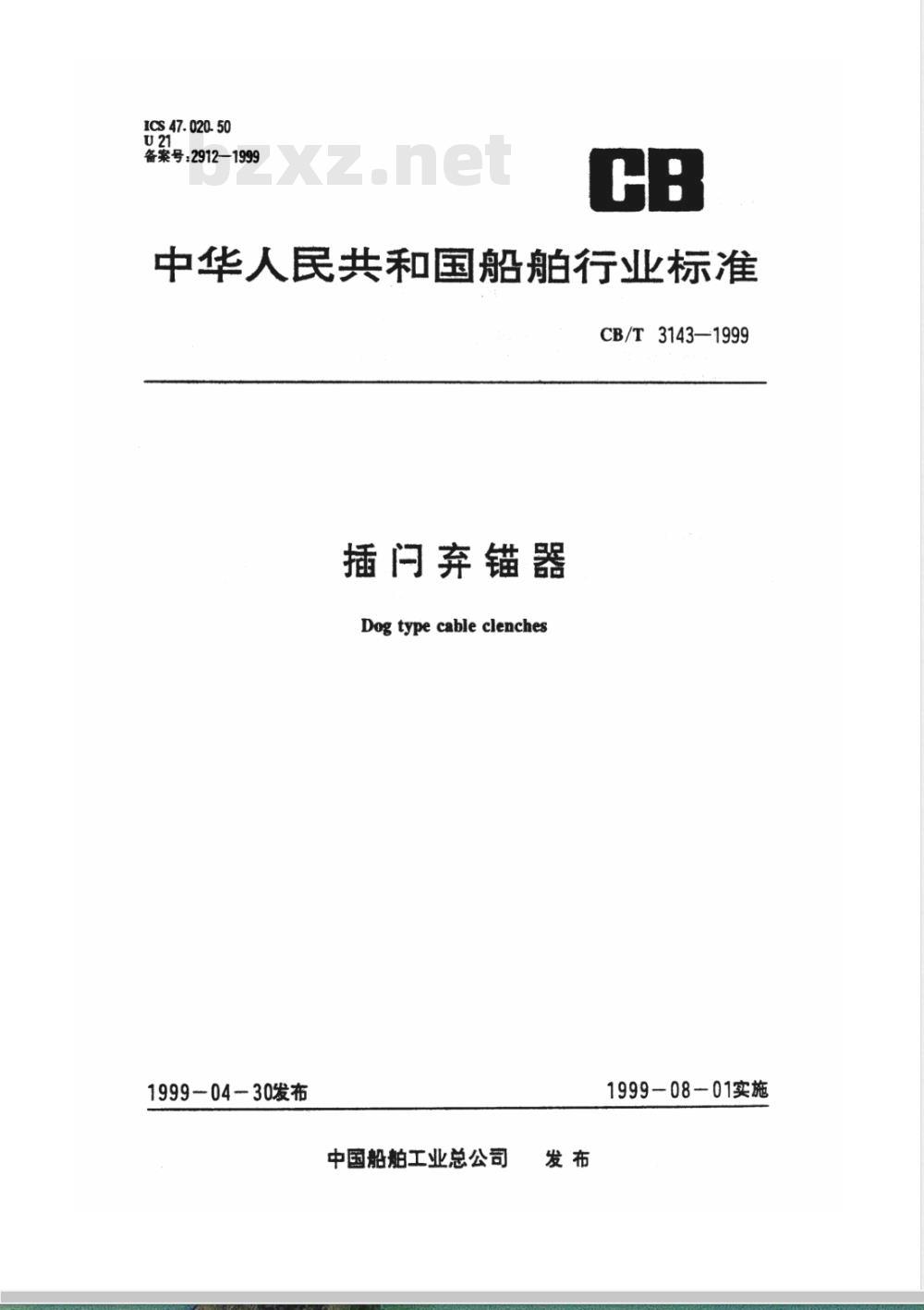

ICS47.020.50
备聚号：2912-1999
中华人民共和国船舶行业标准
CB/T3143—1999
插门弃锚器
Dog type cable clenches
1999-04-30发布
中国船舶工业总公司
1999-08-01实施
CB/T31431999

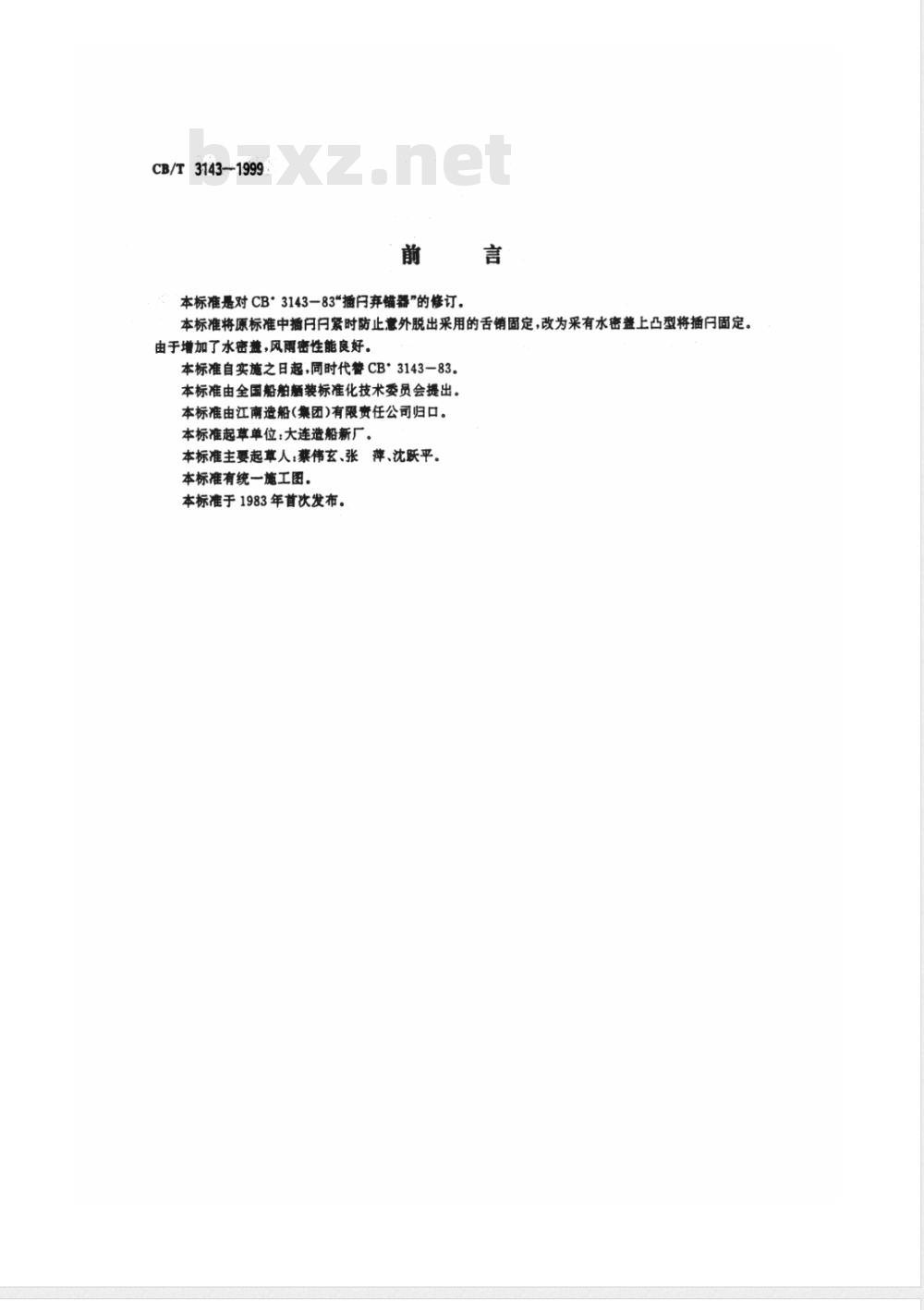

本标准是对CB3143-83\插月弃锚器”的修订。言
本标准将原标准中插月月紧时防止意外脱出采用的舌销固定，改为采有水密盖上凸型将插门固定。由于增加了水密盖，风雨密性能良好。本标准自实施之日起，同时代替CB3143-83。本标准由全国船舶装标准化技术委员会提出。本标准由江南造船(集团)有限责任公司归口。本标准起革单位：大连造船新厂。本标准主要起草人：蒙伟玄、张萍、沈跃平。本标准有统一施工图。
本标准于1983年首次发布。

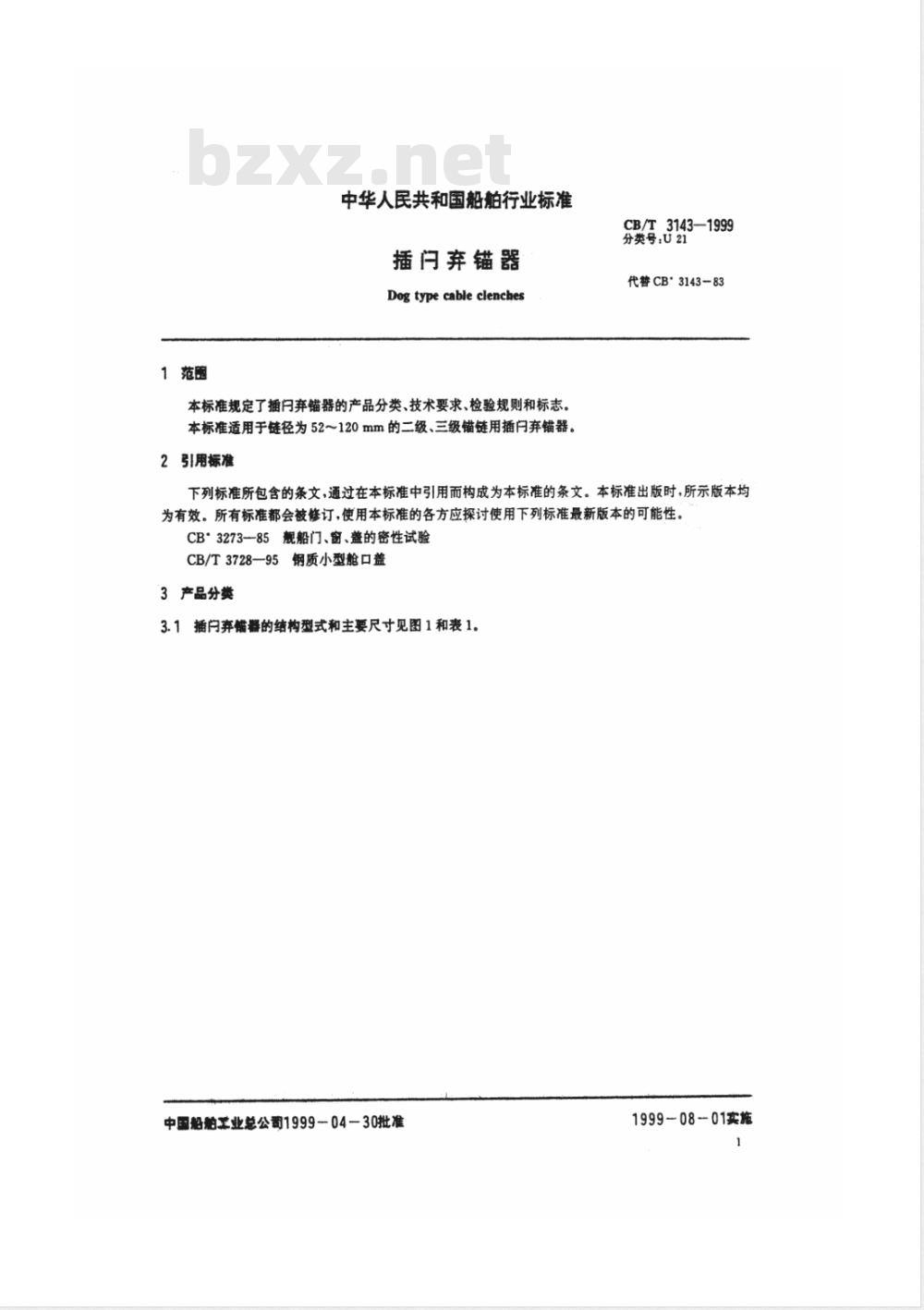

1范围
中华人民共和国船舶行业标准
插门弃锚器
Dog type cable clenches
本标准规定了插问弃锚器的产品分类、技术要求、检验规则和标志。本标准适用于链径为52~120mm的二级、三级锚链用插门弃锚器。2引用标准
CB/T3143-—1999
分类号：U21
代替CB'3143-83
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。CB＇3273-85舰船门、窗、盖的密性试验钢质小型舱口盖
CB/T3728—95
3产品分类
3.1插问弃锚群的结构型式和主要尺寸见图1和表1。中国船舶工业总公司1999-04-30批准1999-08-01实施
d>82力
CB/T3143—1999

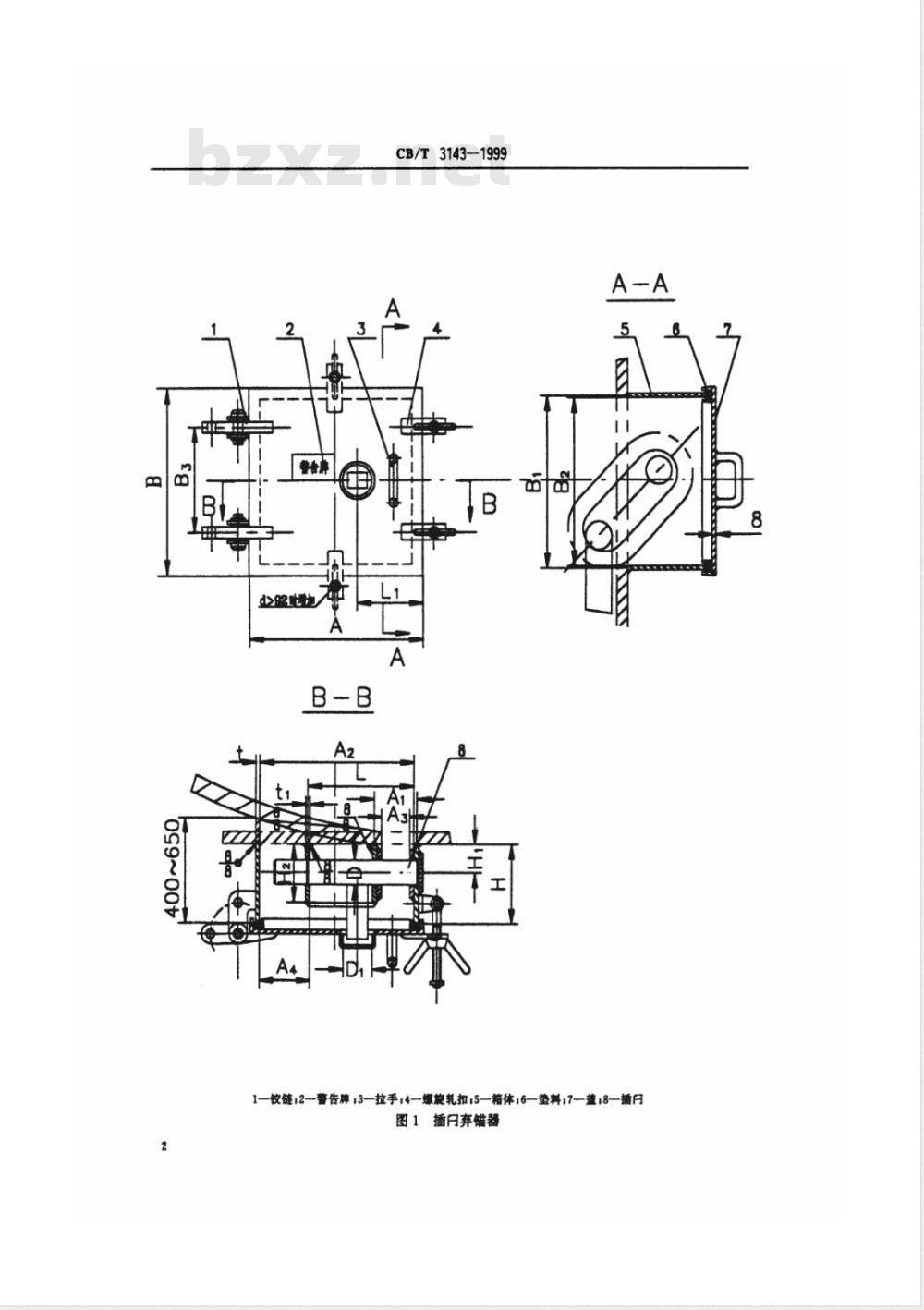

1饺链：2一告牌：3一拉手：4-螺旋轧扣：5—箱体：6—垫料：7—盖：8—插门图1插月弃锚器
适用于
铺链直径
70～73
97~102
105~111
114~120

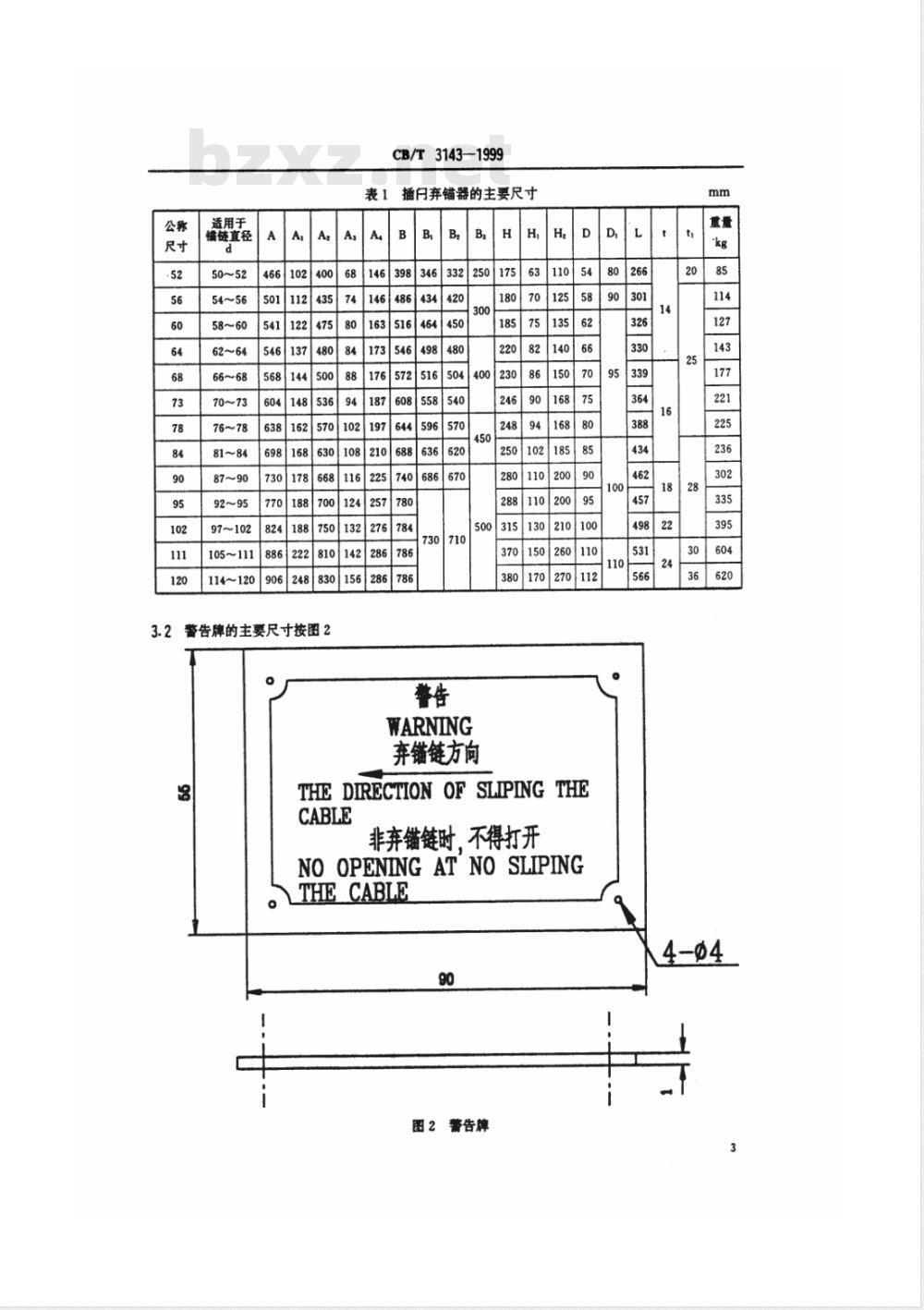

警告牌的主要尺寸按图2
CB/T3143-1999
插闫弃锚器的主要尺寸
WARNING
弃锚链方向
THE DIRECTION OF SLIPING THECABLE
非弃锚链时，不得打开
NO OPENING AT NO SLIPING
THE CABLE
图2警告牌
标记示例
CB/T3143--1999
锚链直径为62~64mm的插闪弃锚器：插门弃锚器64CB/T3143-1999
4技术要求
4.1插闫弃锚器的主要零件材料见表2。主要零件材料
零件名称
饺链板
夹扣压板
盖箱体
铰链销轴
活节螺栓Www.bzxZ.net
蝶形螺母
警告牌
普通碳素结构钢
船体用结构钢
优质碳素结构钢
不锈钢
铸造铜合金
黄铜板
Q235-A
A级钢
1Cr18Nig9
ZCnZn40Mn2
GB700-88
GB712—88
GB699-88
GB1220-92
GB1176-87
GB2041-89
铰链应符合CB/T3728中Jc2的要求；螺旋夹扣应符合CB/T3728中K，的要求。4.2
4.3零件表面应光洁，不应有毛刺、结疤、夹渣和裂纹等缺陷。4.4插闫弃锚器在制造后应检查插闫开启灵活性。4.5插闫表面涂红色油漆。
4.6插月弃锚器的冲水试验按CB3273规定进行。警告牌底板为黄色；字体为红色。4.7
检验规则
5.1插问弃锚器应按4.3、4.4、4.5要求进行检查5.2插问弃锚器应按4.6要求作冲水试验。6标志
插问弃锚器的标志应包括下列内容：a）制造厂名；
b）型号及标准号；
c）检查合格印证。
