中华人民共和国行业标准

HG/T 20702-2000

特殊设备专业工程设计管理规定

国家石油和化学工业局 发布

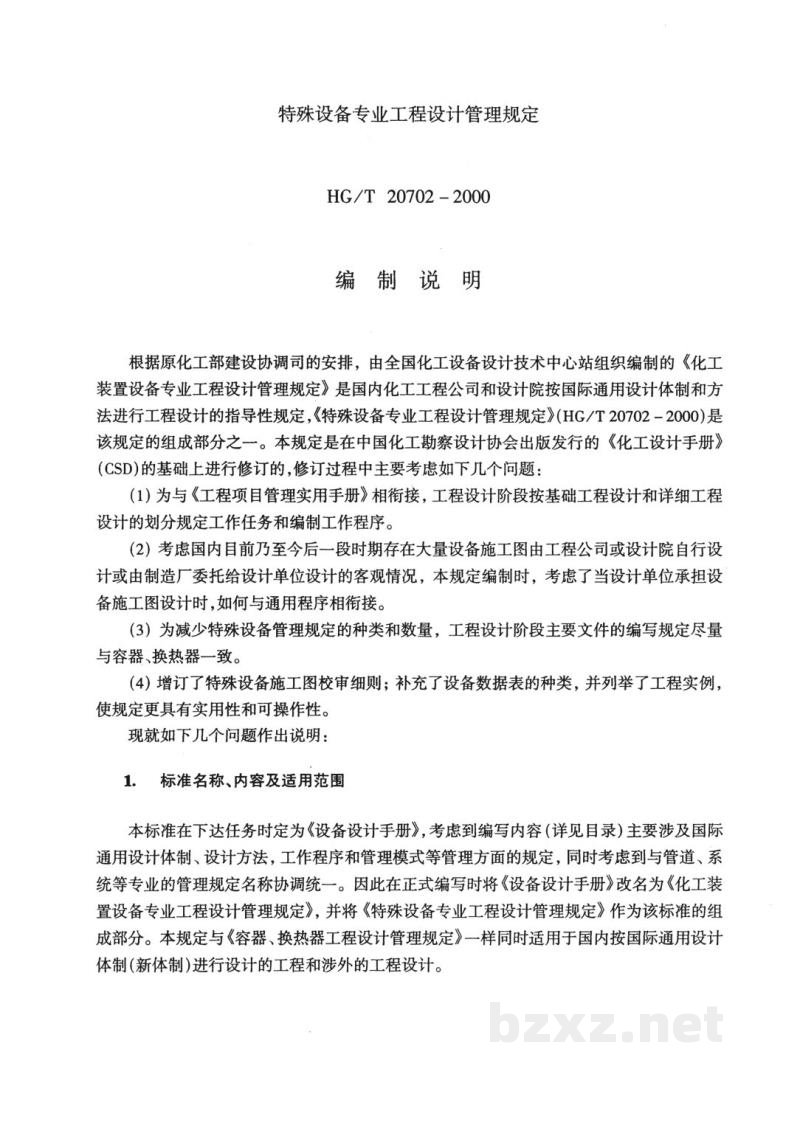

特殊设备专业工程设计管理规定

HG/T 20702-2000

编制说明

根据原化工部建设协调司的安排，由全国化工设备设计技术中心站组织编制的《化工装置设备专业工程设计管理规定》是国内化工工程公司和设计院按国际通用设计体制和方法进行工程设计的指导性规定，《特殊设备专业工程设计管理规定》（HG/T 20702-2000）是该规定的组成部分之一。本规定是在中国化工勘察设计协会出版发行的《化工设计手册》（CSD）的基础上进行修订的，修订过程中主要考虑如下几个问题：

(1)为与《工程项目管理实用手册》相衔接，工程设计阶段按基础工程设计和详细工程设计的划分规定工作任务和编制工作程序。

(2)考虑国内目前乃至今后一段时期存在大量设备施工图由工程公司或设计院自行设计或由制造厂委托给设计单位设计的客观情况，本规定编制时，考虑了当设计单位承担设备施工图设计时，如何与通用程序相衔接。

(3)为减少特殊设备管理规定的种类和数量，工程设计阶段主要文件的编写规定尽量与容器、换热器一致。

(4)增订了特殊设备施工图校审细则；补充了设备数据表的种类，并列举了工程实例，使规定更具有实用性和可操作性。

现就如下几个问题作出说明：

1. 标准名称、内容及适用范围

本标准在下达任务时定为《设备设计手册》，考虑到编写内容（详见目录）主要涉及国际通用设计体制、设计方法，工作程序和管理模式等管理方面的规定，同时考虑到与管道、系统等专业的管理规定名称协调统一。因此在正式编写时将《设备设计手册》改名为《化工装置设备专业工程设计管理规定》，并将《特殊设备专业工程设计管理规定》作为该标准的组成部分。本规定与《容器、换热器工程设计管理规定》一样同时适用于国内按国际通用设计体制（新体制）进行设计的工程和涉外的工程设计。

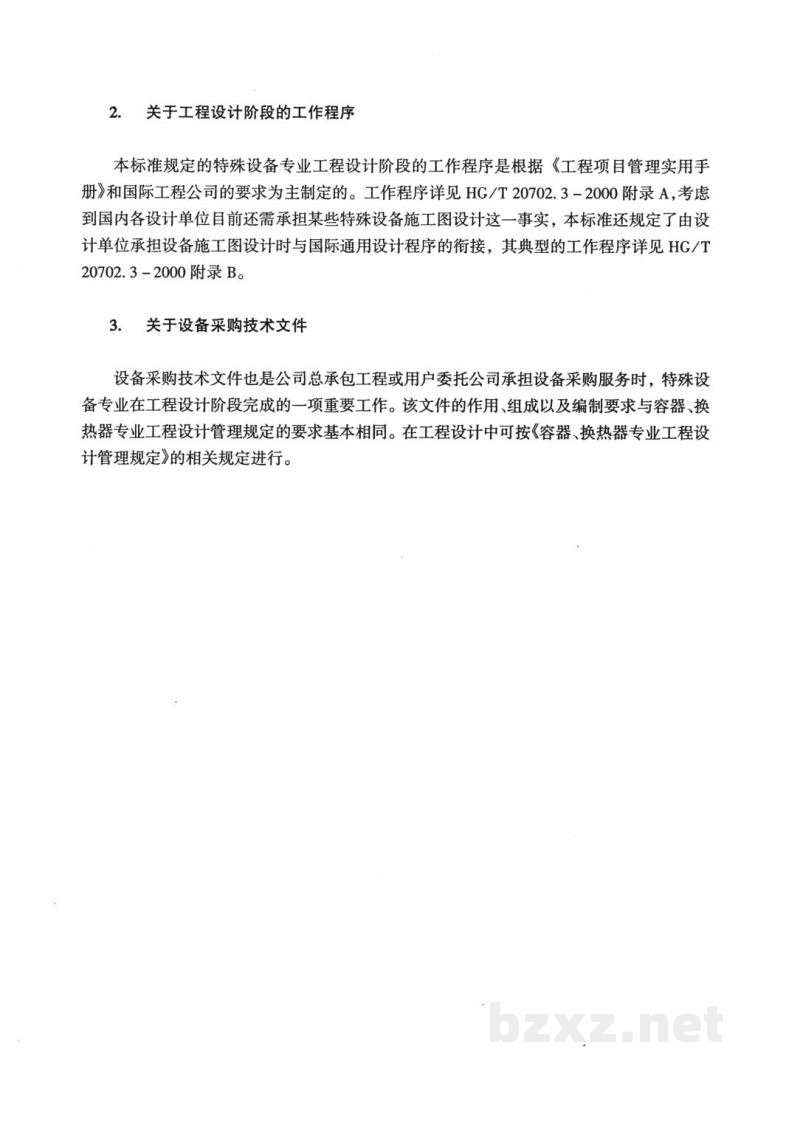

2. 关于工程设计阶段的工作程序

本标准规定的特殊设备专业工程设计阶段的工作程序是根据《工程项目管理实用手册》和国际工程公司的要求为主制定的。工作程序详见 HG/T 20702.3-2000 附录 A，考虑到国内各设计单位目前还需承担某些特殊设备施工图设计这一事实，本标准还规定了由设计单位承担设备施工图设计时与国际通用设计程序的衔接，其典型的工作程序详见 HG/T 20702.3-2000 附录 B。

3. 关于设备采购技术文件

设备采购技术文件也是公司总承包工程或用户委托公司承担设备采购服务时，特殊设备专业在工程设计阶段完成的一项重要工作。该文件的作用、组成以及编制要求与容器、换热器专业工程设计管理规定的要求基本相同。在工程设计中可按《容器、换热器专业工程设计管理规定》的相关规定进行。
