【化工标准】 轻型输送带

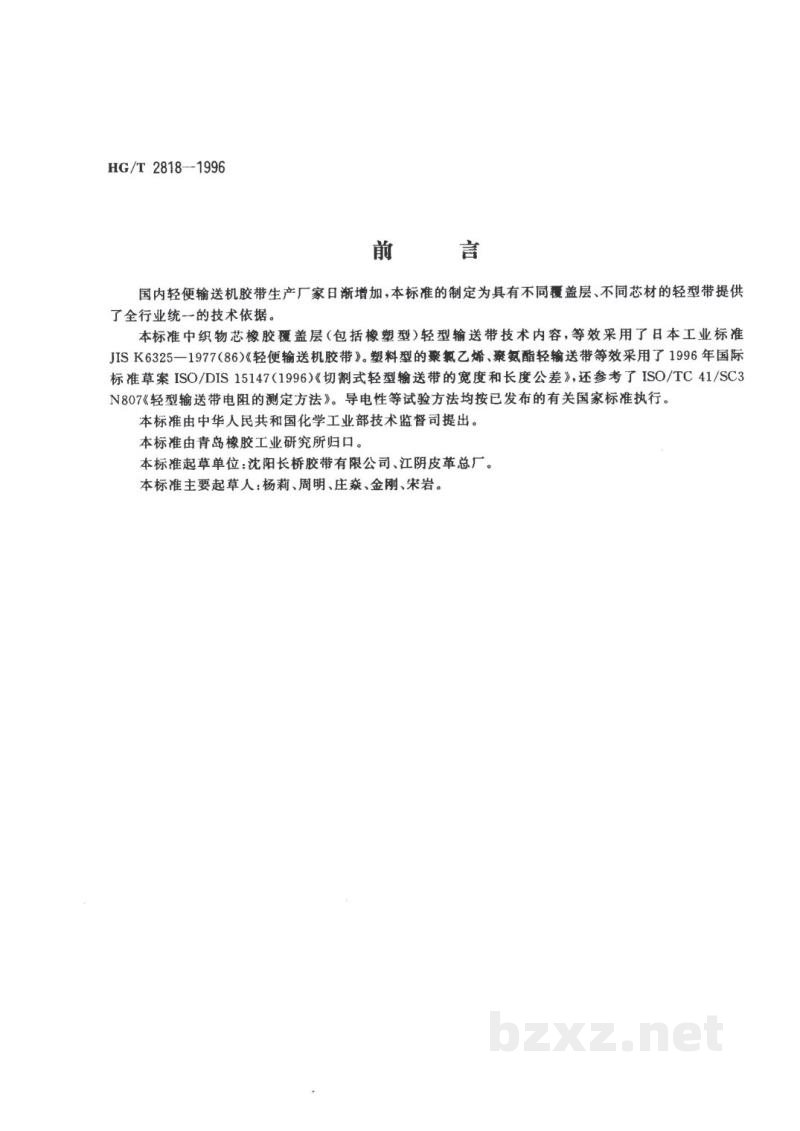

前言

国内轻便输送橡胶带生产厂家日渐增加，本标准的制定为具有不同覆盖层、不同芯材的轻型带提供了全行业统一的技术依据。

本标准中织物芯橡胶覆盖层（包括橡塑型）轻型输送带技术内容，等效采用了日本工业标准 JIS K6325—1977(86)《轻便输送机胶带》。塑料型的聚氯乙烯、聚氨酯轻输送带等效采用了 1996 年国际标准草案 ISO/DIS 15147(1996)《切割式轻型输送带的宽度和长度公差》，还参考了 ISO/TC 41/SC3 N807《轻型输送带电阻的测定方法》。导电性等试验方法均按已发布的有关国家标准执行。

本标准由中华人民共和国化学工业部技术监督司提出。

本标准由青岛橡胶工业研究所归口。

本标准起草单位：沈阳长桥胶带有限公司、江阴皮革总厂。

本标准主要起草人：杨莉、周明、庄焱、金刚、宋岩。

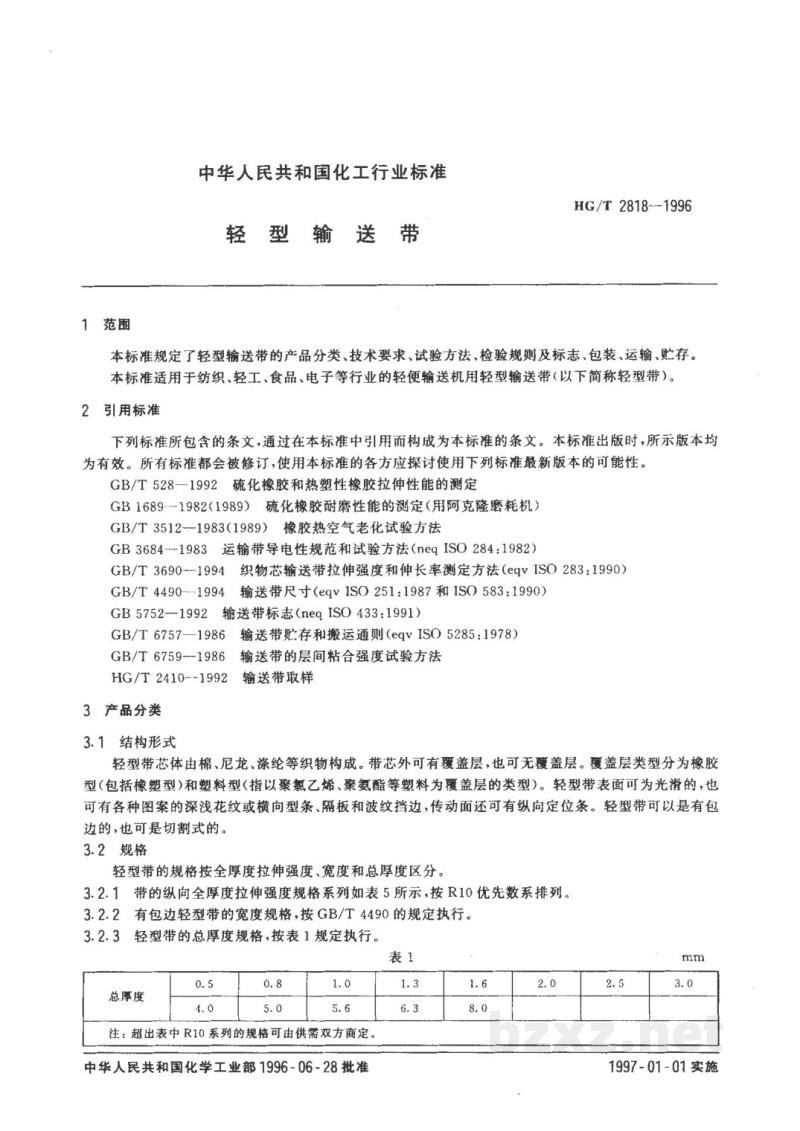

中华人民共和国化工行业标准

轻型输送带HG/T 2818—1996

1 范围

本标准规定了轻型输送带的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存。

本标准适用于纺织、轻工、食品、电子等行业的轻便输送机用轻型输送带(以下简称轻型带)。

2 引用标准

下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 528—1992 硫化橡胶和热塑性橡胶拉伸性能的测定

GB 1689—1982(1989) 硫化橡胶耐磨性能的测定(用阿克隆磨耗机)

GB/T 3512—1983(1989) 橡胶热空气老化试验方法

GB 3684—1983 运输带导电性规范和试验方法(neq ISO 284:1982)

GB/T 3690—1994 织物芯输送带拉伸强度和伸长率测定方法(eqv ISO 283:1990)

GB/T 4490—1994 输送带尺寸(eqv ISO 251:1987和ISO 583:1990)

GB 5752—1992 输送带标志(neq ISO 433:1991)

GB/T 6757—1986 输送带贮存和搬运通则(eqv ISO 5285:1978)

GB/T 6759—1986 输送带的层间粘合强度试验方法

HG/T 2410—1992 输送带取样

3 产品分类

3.1 结构形式

轻型带芯体由棉、尼龙、涤纶等织物构成。带芯外可有覆盖层,也可无覆盖层。覆盖层类型分为橡胶型(包括橡塑型)和塑料型(指以聚氯乙烯、聚氨酯等塑料为覆盖层的类型)。轻型带表面可为光滑的,也可有各种图案的深浅花纹或横向型条、隔板和波纹挡边,传动面还可有纵向定位条。轻型带可以是有包边的,也可是切割式的。

3.2 规格

轻型带的规格按全厚度拉伸强度、宽度和总厚度区分。

3.2.1 带的纵向全厚度拉伸强度规格系列如表5所示,按R10优先数系排列。

3.2.2 有包边轻型带的宽度规格,按GB/T 4490的规定执行。

3.2.3 轻型带的总厚度规格,按表1规定执行。

表1

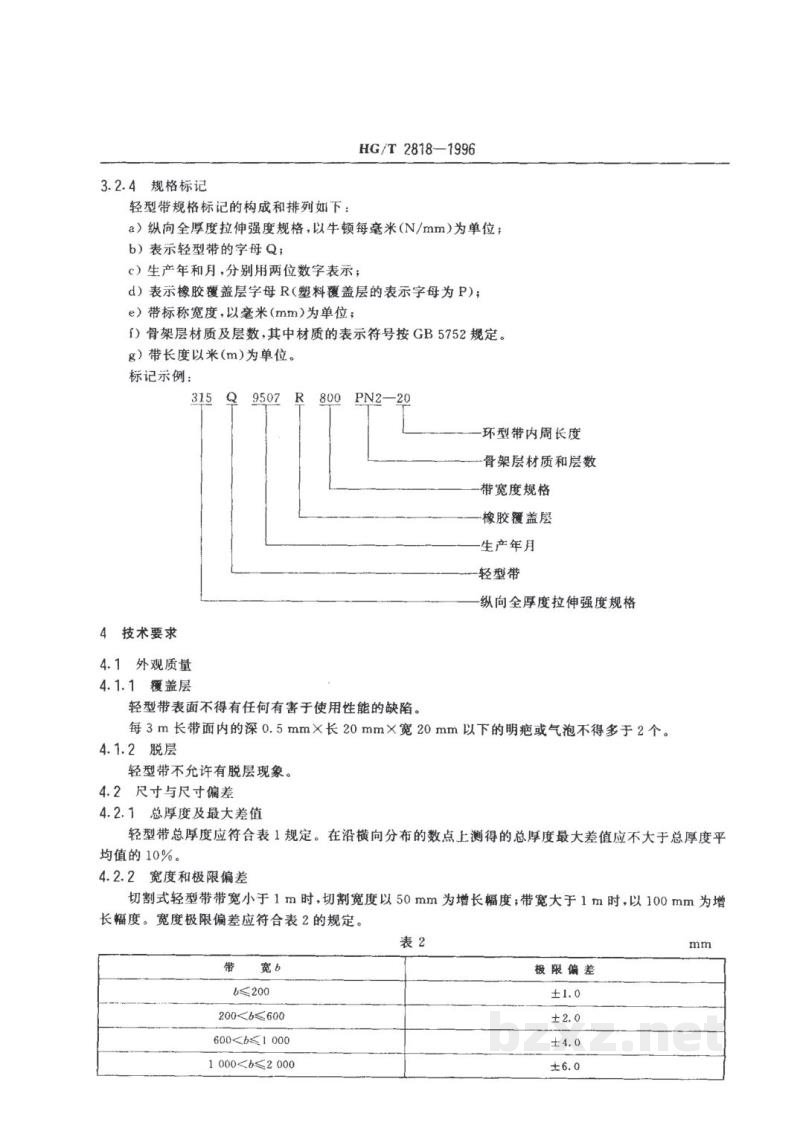

3. 2. 4 规格标记

轻型带规格标记的构成和排列如下:

1. 纵向全厚度拉伸强度规格,以牛顿每毫米(N/mm)为单位;
2. 表示轻型带的字母Q;
3. 生产年和月,分别用两位数字表示;
4. 表示橡胶覆盖层字母R(塑料覆盖层的表示字母为P);
5. 带标称宽度,以毫米(mm)为单位;
6. 骨架层材质及层数,其中材质的表示符号按GB 5752规定。
7. 带长度以米(m)为单位。

标记示例:

4 技术要求

4.1 外观质量

4.1.1 覆盖层

轻型带表面不得有任何有害于使用性能的缺陷。

每3m长带面内的深0.5mm×长20mm×宽20mm以下的明疤或气泡不得多于2个。

4.1.2 脱层

轻型带不允许有脱层现象。

4.2 尺寸与尺寸偏差

4.2.1 总厚度及最大差值

轻型带总厚度应符合表1规定。在沿横向分布的数点上测得的总厚度最大差值应不大于总厚度平均值的10%。

4.2.2 宽度和极限偏差

切割式轻型带带宽小于1m时,切割宽度以50mm为增长幅度;带宽大于1m时,以100mm为增长幅度。宽度极限偏差应符合表2的规定。

表 2

mm
