【船舶行业标准(CB)】 舰船产品可靠性保证大纲编写指南

中国船舶工业总公司部标准
CB/T1208-92
舰船产品可靠性保证大纲编写指南1992-02-27发布
中国船舶工业总公司
1992-09-01实施

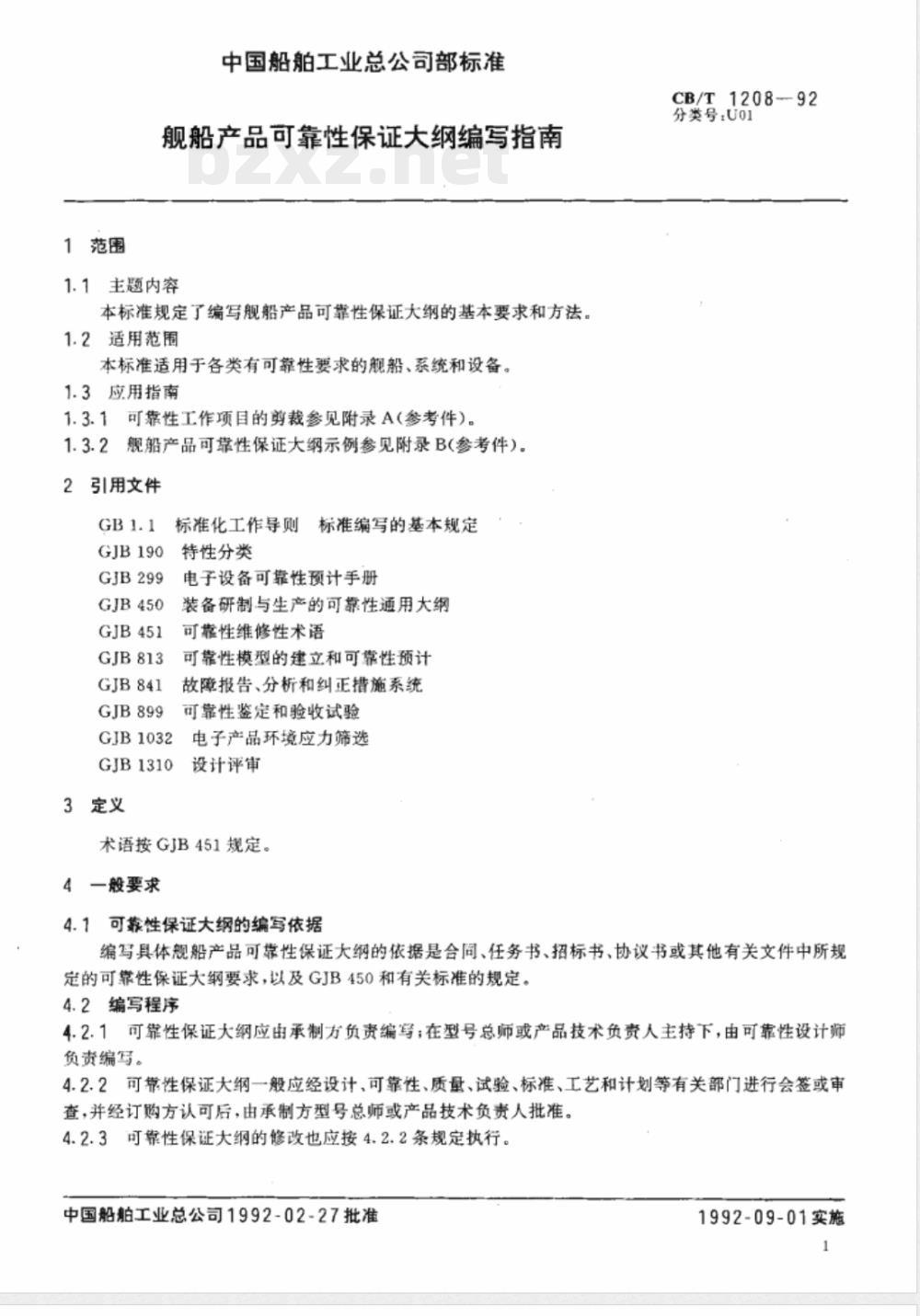

1范围
中国船舶工业总公司部标准
舰船产品可靠性保证大纲编写指南1.1主题内容
本标准规定了编写舰船产品可靠性保证大纲的基本要求和方法。1.2适用范围
本标准适用于各类有可靠性要求的舰船、系统和设备。1.3应用指南
1.3.1可靠性工作项目的剪裁参见附录A（参考件）。1.3.2舰船产品可靠性保证大纲示例参见附录B（参考件）。2引用文件
GJB190
GJB299
GJB450
GJB451
GJB813
GJB841
GJB899
标准化工作导则
特性分类
标准编写的基本规定
电子设备可靠性预计手册
装备研制与生产的可靠性通用大纲可靠性维修性术语
可靠性模型的建立和可靠性预计故障报告、分析和纠正措施系统可靠性鉴定和验收试验
GJB1032
GJB1310
3定义
电子产品环境应力筛选
设计评审
术语按GJB451规定。
4一般要求
4.1可靠性保证大纲的编写依据
CB/T1208-92
分类号tU01
编写具体舰船产品可靠性保证大纲的依据是合同、任务书、招标书、协议书或其他有关文件中所规定的可靠性保证大纲要求，以及GJB450和有关标准的规定。4.2编写程序
4.2.1可靠性保证大纲应由承制方负责编写：在型号总师或产品技术负责人主持下，由可靠性设计师负责编写。
4.2.2可靠性保证大纲一般应经设计、可靠性、质量、试验、标准、工艺和计划等有关部门进行会签或审查，并经订购方认可后，由承制方型号总师或产品技术负责人批准。4.2.3可靠性保证大纲的修改也应按4.2.2条规定执行。中国船舶工业总公司1992-02-27批准1992-09-01实施

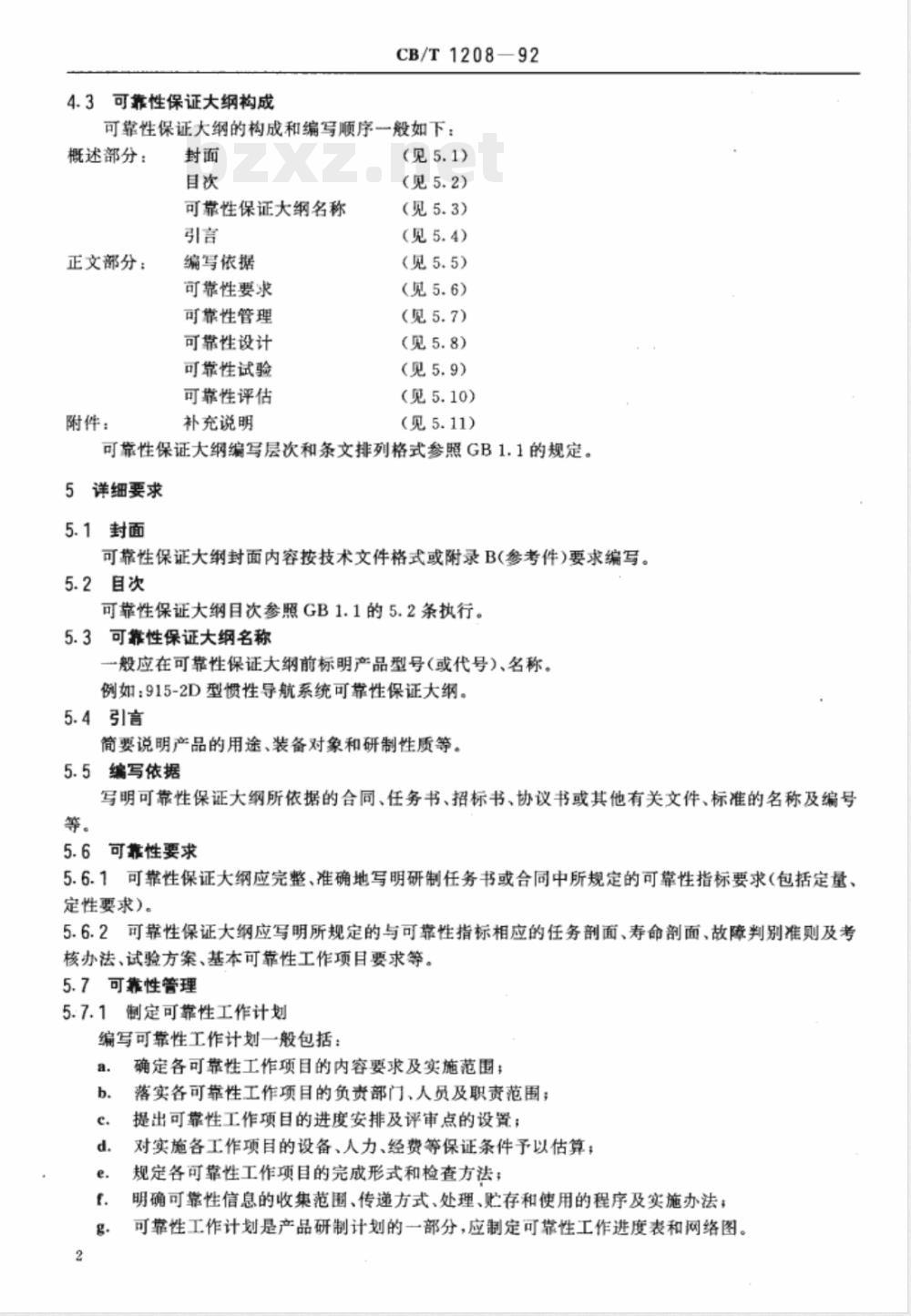

4.3可靠性保证大纲构成
CB/T1208—92
可靠性保证大纲的构成和编写顺序一般如下：概述部分：
正文部分：
附件：
可靠性保证大纲名称
编写依据
可靠性要求
可靠性管理
可靠性设计
可靠性试验
可靠性评估
补充说明
（见5.1）
（见5.2）
（见5.3）
（见5.4）
（见5.5）
（见5.6）
（见5.7)
（见5.8）
（见5.9）
（见5.10）
（见5.11）
可靠性保证大纲编写层次和条文排列格式参照GB1.1的规定。5详细要求
5.1封面
可靠性保证大纲封面内容按技术文件格式或附录B（参考件）要求编写。5.2自次
可靠性保证大纲目次参照GB1.1的5.2条执行。5.3可靠性保证大纲名称
一般应在可靠性保证大纲前标明产品型号（或代号）、名称。例如：915-2D型惯性导航系统可靠性保证大纲。5.4引言
简要说明产品的用途、装备对象和研制性质等。5.5编写依据
写明可靠性保证大纲所依据的合同、任务书、招标书、协议书或其他有关文件、标准的名称及编号等。
5.6可靠性要求
5.6.1可靠性保证大纲应完整、准确地写明研制任务书或合同中所规定的可靠性指标要求（包括定量、定性要求）。
5.6.2可靠性保证大纲应写明所规定的与可靠性指标相应的任务剖面、寿命剖面、故障判别准则及考核办法、试验方案、基本可靠性工作项目要求等。5.7可靠性管理
5.7.1制定可靠性工作计划
编写可靠性工作计划一般包括：a.
确定各可靠性工作项目的内容要求及实施范围：落实各可靠性工作项目的负责部门、人员及职责范围；提出可靠性工作项目的进度安排及评审点的设置；对实施各工作项目的设备、人力、经费等保证条件予以估算：规定各可靠性工作项目的完成形式和检查方法；明确可靠性信息的收集范围、传递方式、处理、贮存和使用的程序及实施办法：可靠性工作计划是产品研制计划的一部分，应制定可靠性工作进度表和网络图。CB/T1208-92

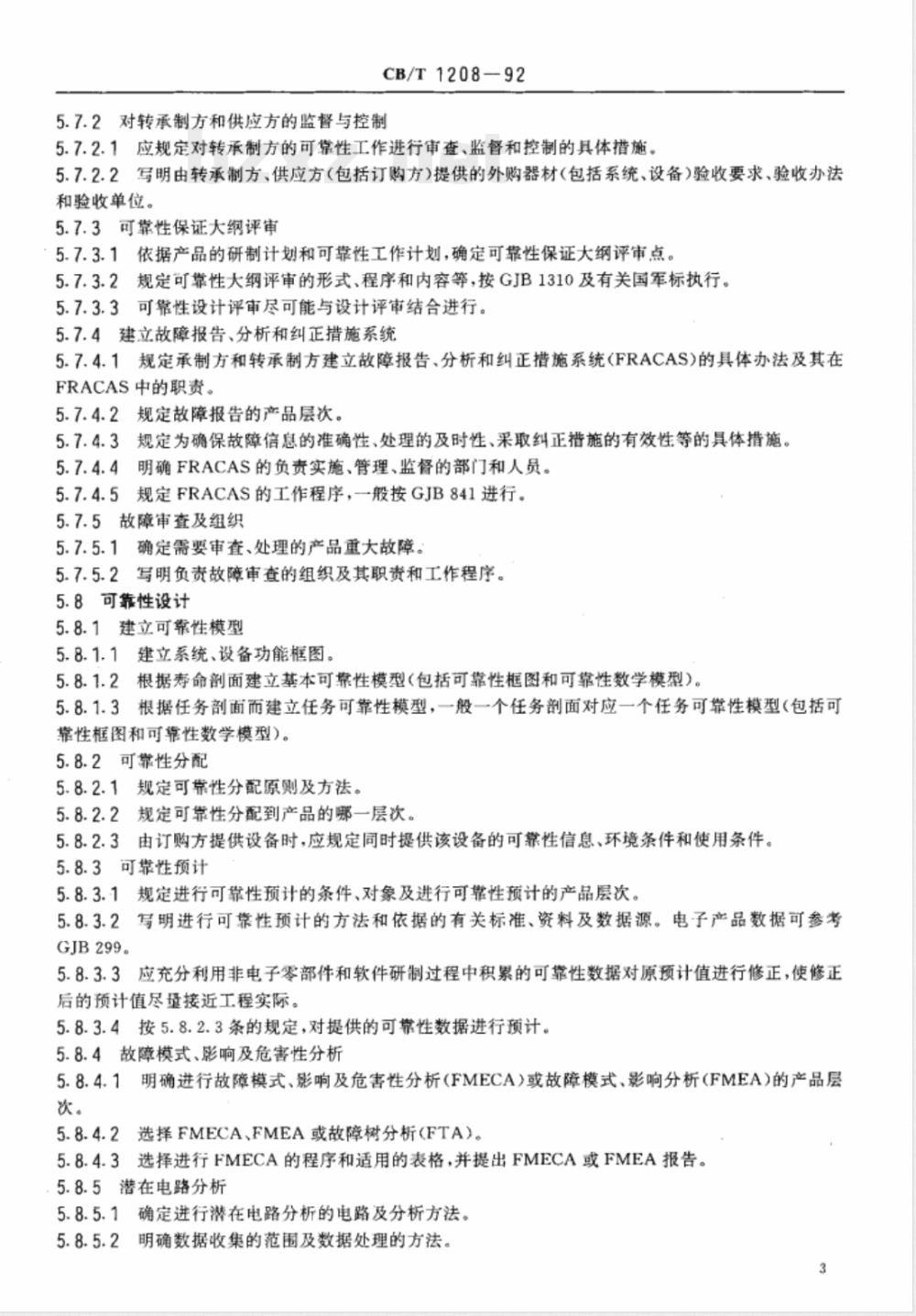

5.7.2对转承制方和供应方的监督与控制5.7.2.1应规定对转承制方的可靠性工作进行审查、监督和控制的具体措施。5.7.2.2写明由转承制方、供应方（包括订购方）提供的外购器材（包括系统、设备）验收要求、验收办法和验收单位。
5.7.3可靠性保证大纲评审
5.7.3.1依据产品的研制计划和可靠性工作计划，确定可靠性保证大纲评审点。5.7.3.2规定可靠性大纲评审的形式、程序和内容等，按GJB1310及有关国军标执行。5.7.3.3可靠性设计评审尽可能与设计评审结合进行。5.7.4建立故障报告、分析和纠正措施系统5.7.4.1规定承制方和转承制方建立故障报告、分析和纠正措施系统（FRACA.S）的具体办法及其在FRACAS中的职责。
5.7.4.2规定故障报告的产品层次。5.7.4.3规定为确保故障信息的准确性、处理的及时性、采取纠正措施的有效性等的具体措施。5.7.4.4
明确FRACAS的负责实施、管理、监督的部门和人员。规定FRACAS的工作程序，一般按GJB841进行。5.7.4.5
5.7.5故障审查及组织
5.7.5.1确定需要审查、处理的产品重大故障。5.7.5.2写明负责故障审查的组织及其职责和工作程序。5.8可靠性设计
5.8.1建立可靠性模型
5.8.1.1建立系统、设备功能框图。5.8.1.2根据寿命剖面建立基本可靠性模型（包括可靠性框图和可靠性数学模型）。5.8.1.3根据任务剖面而建立任务可靠性模型，一般一个任务剖面对应一个任务可靠性模型（包括可靠性框图和可靠性数学模型）。5.8.2可靠性分配
5.8.2.1规定可靠性分配原则及方法。5.8.2.2规定可靠性分配到产品的哪一层次。5.8.2.3由订购方提供设备时，应规定同时提供该设备的可靠性信息、环境条件和使用条件。5.8.3可靠性预计
5.8.3.1规定进行可靠性预计的条件、对象及进行可靠性预计的产品层次。5.8.3.2写明进行可靠性预计的方法和依据的有关标准、资料及数据源。电子产品数据可参考GJB299。
5.8.3.3应充分利用非电子零部件和软件研制过程中积累的可靠性数据对原预计值进行修正，使修正后的预计值尽量接近工程实际。5.8.3.4按5.8.2.3条的规定，对提供的可靠性数据进行预计。5.8.4故障模式、影响及危害性分析5.8.4.1明确进行故障模式、影响及危害性分析（FMECA）或故障模式、影响分析（FMEA）的产品层次。
5.8.4.2选择FMECA、FMEA或故障树分析(FTA)。5.8.4.3选择进行FMECA的程序和适用的表格，并提出FMECA或FMEA报告。5.8.5潜在电路分析
5.8.5.1确定进行潜在电路分析的电路及分析方法。5.8.5.2明确数据收集的范围及数据处理的方法。3

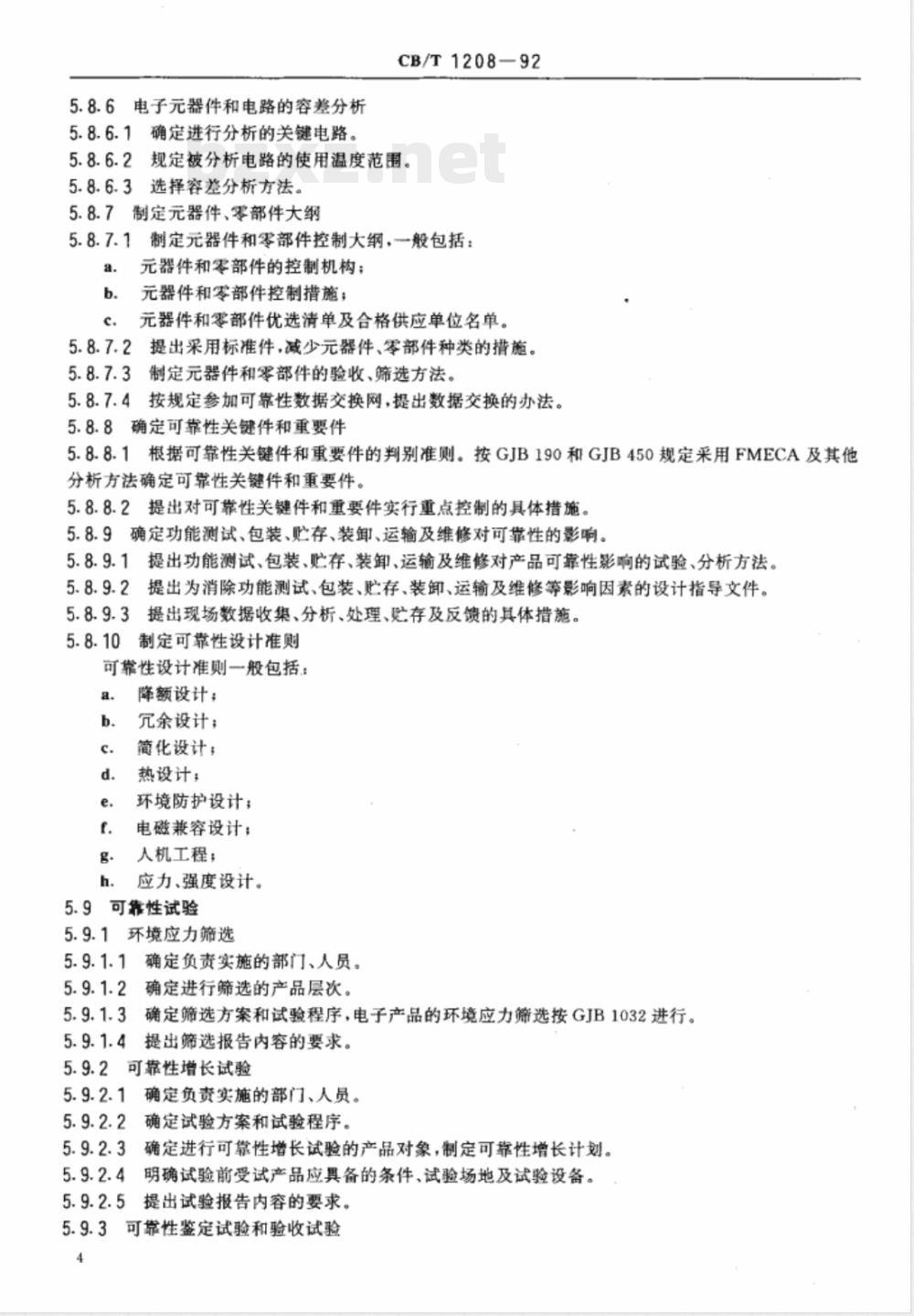

5.8.6电子元器件和电路的容差分析5.8.6.1确定进行分析的关键电路。CB/T1208-—92
5.8.6.2规定被分析电路的使用温度范围。5.8.6.3选择容差分析方法。
5.8.7制定元器件、零部件大纲
5.8.7.1制定元器件和零部件控制大纲，一般包括：a.
元器件和零部件的控制机构；
元器件和零部件控制措施：
元器件和零部件优选清单及合格供应单位名单。5.8.7.2提出采用标准件，减少元器件、零部件种类的措施。5.8.7.3制定元器件和零部件的验收、筛选方法。5.8.7.4按规定参加可靠性数据交换网，提出数据交换的办法。5.8.8确定可靠性关键件和重要件5.8.8.1根据可靠性关键件和重要件的判别准则。按GJB190和GJB450规定采用FMECA及其他分析方法确定可靠性关键件和重要件。5.8.8.2提出对可靠性关键件和重要件实行重点控制的具体措施。5.8.9确定功能测试、包装、贮存、装卸、运输及维修对可靠性的影响。提出功能测试、包装、贮存、装卸、运输及维修对产品可靠性影响的试验、分析方法。5.8.9.1
提出为消除功能测试、包装、贮存、装卸、运输及维修等影响因素的设计指导文件。提出现场数据收集、分析、处理、贮存及反馈的具体措施。5.8.10
制定可靠性设计准则
可靠性设计准则一般包括：
降额设计：
完余设计；
简化设计：
热设计：
环境防护设计：
电磁兼容设计：
人机工程；
应力、强度设计。
5.9可靠性试验
5.9.1环境应力筛选
5.9.1.1确定负责实施的部门、人员。5.9.1.2
确定进行筛选的产品层次。
确定筛选方案和试验程序，电子产品的环境应力筛选按GJB1032进行。5.9.1.4提出筛选报告内容的要求。5.9.2可靠性增长试验
确定负责实施的部门、人员。
确定试验方案和试验程序。
确定进行可靠性增长试验的产品对象，制定可靠性增长计划。5.9.2.4
明确试验前受试产品应具备的条件、试验场地及试验设备。5.9.2.5
提出试验报告内容的要求。
5.9.3可靠性鉴定试验和验收试验4
确定负责实施的部门、人员。
CB/T1208-92
确定进行可靠性鉴定、验收试验的受试产品清单。确定试验方案和试验程序，寿命服从指数分布的产品，按GJB899进行。明确试验前受试产品应具备的条件、试验场地及试验设备。提出试验报告内容的要求。
可靠性评估
明确可靠性评估的产品层次。
评估方法、计算公式及其依据。规定所依据的数据源、环境因子及产品技术状态。提出评估分析报告内容的要求。5.11附件
可靠性保证大纲正文的需要说明部分。CB/T1208-92
附录A
可靠性工作项目剪裁
(参考件）
在订购方没有提出可靠性保证大纲要求的情况下，本附录A提出的对GJB450可靠性工作项目的剪裁原则，可供编写舰船产品可靠性保证大纳时参考。一般按产品类型、研制阶段、费用效益、研制周期等综合权衡，进行剪裁。
A1根据产品类型剪裁
舰船产品一般分为舰船：电子类系统、设备，非电子类系统、设备三种情况对可靠性工作项目进行剪裁。
可靠性管理工作项目101至105适用于所有舰船产品。A1.2可靠性设计工作项目
工作项目201、204、207、208适用于舰船。在条件许可时，工作项目202、203也适用于舰船；工作项目201至209适用于电子类系统、设备：工作项目201.202、203、204、207、208、209适用于非电子类系统、设备；可靠性设计准购适用手所有舰船产品。A1.3
可靠性试验工作项目
工作项目301、302、303、304均适用于电子类系统设备和非电子类系统、设备；b.
工作项目303和304项仅适用于有一定子样的产品：c
当不能直接通过可靠性统计试验验证产品可靠性时，可采用可靠性评估的方法。A2根据不同研制阶段剪裁
舰船产品一股按GJB450表A1“可靠性工作项目实施表”分为四个研制阶段。各研制阶段的工作项目如下：
A2.1战术技术指标论证阶段的工作项目战术技术指标论证主要由订购方完成，该阶段的工作项目不在承制方编写可靠性保证大纲的范围内。
A2.2方案论证及确认阶段的工作项目工作项目101、102、103、104、201、202、203、204、208、301均适用。A2.3工程研制阶段的工作项目
a，工作项目101至303均适用。工作项目304根据需要选用；b。可靠性设计准则和可靠性评估均适用。A2.4生产阶段的工作项目
工作项目101、102、104、105、207、208、301、304和可靠性评估均适用。B1封面
编制：
校对：
审核：
标准化检查：
CB/T1208-92
附录B
舰船产品可靠性保证大纲示例
(参考件）
X型XX设备
可靠性保证大纲
（共××页）
认可（指订购方）：
批准：
中国船舶工业总公司XXXX研究所完成日期：X×年×月X日
密级：
编号：
B2典型示例
1引言
CB/T1208—92
×××型××设备是装备××舰新研制的关键设备·其可靠性要求较高，对××舰的××××性能具有重要的影响。
2编写依据
XX型X设备研制合同（合同号×XX）；GJB450一88装备研制与生产的可靠性通用大纲》；X××所质量管理手册》。
3可靠性要求
合同（技术规格书）要求
可靠性指标：
MTBF：X××××h（最低可接收值）：MTTR.XXh:
寿命副面
任务面
产品的环境条件：按GJB4，良好舱室工作条件（温度：一10~+50℃：览存40～+70℃）；故障判别准则：凡影响产品技术规格书所规定的技术指标的软、硬件失效均属故障：可靠性验证方法：可靠性鉴定采用累积试验有效数据进行可靠性评估：验收试验采用MTBF保证试验；
基本可靠性工作项目要求：
101：制定可靠性工作计划。
103：可掌性大纲评审。
104：故障报告、分析和纠正措施系统（FRACAS）。201：建立可靠性模型，提供分机级建模报告。202：可靠性分配，提供分配到分机级的分配报告。203：可靠性预计，在技术设计后期提读应力分析法预计的可靠性预计报告。国内器件失效率数据源采用GJB299—90电子设备可靠性预计手册》。204：FMEA，在技术设计阶段提供模块级以上FMEA报告。207：制定元器件大纲.在方案论证后提出元器件优选目录及合格供应厂名单：制定元器件老炼、筛选规程。
2038：确定可靠性关键件和重要件，在投产前提出关键件、重要件清单。301：环境应力筛选试验（ESS），制定ESS规程并实施。302：可靠性增长试验。
303：可靠性鉴定试验（只在重要、关键组件上进行）。304：可靠性验收试验。
3.2分析与说明（略）
4可靠性管理
4.1制定可靠性工作计划（101）4.1.1管理部门、负责人及其职责8
CB/T1208-—92
可掌性管理部门及职责按本所《质量管理手册》规定，b.产品主管可靠性工程师：×××。4.1.2可靠性工作计划（可用网络图或工作计划表的形式表示）。4.2可靠性大纲评审（103）
4.3FRACAS系统(104)
5可靠性设计
5.1建立可带性模型（201）
根据产品方案论证和合同给出的寿命剖面，其分机级基本可靠性框图为四单无串联模型XX
可靠性数学模型，R=IR
根据产品方案论证和合同给出的任务剃面，其5.2可靠性分配（202）
按工程加权法，将可靠性设计指标分配到分机级，提供最终分配报告。5.3可靠性预计（203）
方案论证阶段，按元件计数法（GJB299)经验数据提供初步预计报告。技术设计后期，按应力分析法(GJB299)提供最终可靠性预计报告。进行预计的数据源选用GJB299及以往积累的经验数据等×试验前的可靠性预计.…
5.4FMEA（204）
分析。
在技术设计阶段，对模块级以上层次进行FMEA，包括对关键部件×××和×××的可靠性5.5元器件选择与控制（207）
按××××年编制的电子元器件优选目录及合格厂家名单采购元器件。电子元器件的老炼、筛选条件按所标×××.5.6关键件和重要件（208）
按本所《质量管理手册》，在完成FMEA后，提出关键件和重要件清单，并进行严格的质量控6
可靠性试验
6.1环境应力筛选（ESS)（301）a.
CB/T1208-92
技术设计完成后制定ESS规程，所有分机、模块在交付联调之前进行ESS试验。6.2可靠性增长试验（302）
将性能试验看作增长试验；
进行试验一分析一纠正（TAAF）过程，实现可靠性增长。6.3可靠性鉴定（303）
对确定的关键件、重要件进行鉴定试验：a.
制定产品可靠性评估方法，累积实验室和现场试验有效可靠性数据，按置信度为80%的经典区间下限估计产品的可靠度（或MTBF）。6.4可靠性验收试验（304）
采用MTBF保证试验；
附加说明：
本标准由中国船舶工业总公司提出。本标准由中国船舶工业总公司六三所归口。本标准由六O三所负责起草，368厂、721厂、884厂、701所、705所（西安）、707所、709所、724所参加。
本标准主要起草人张定芳、刘玉明、韩購飞、张洪共。本标准参加人刘淑林、蒋成彬、全永芳、潘金风、丁裕华。
