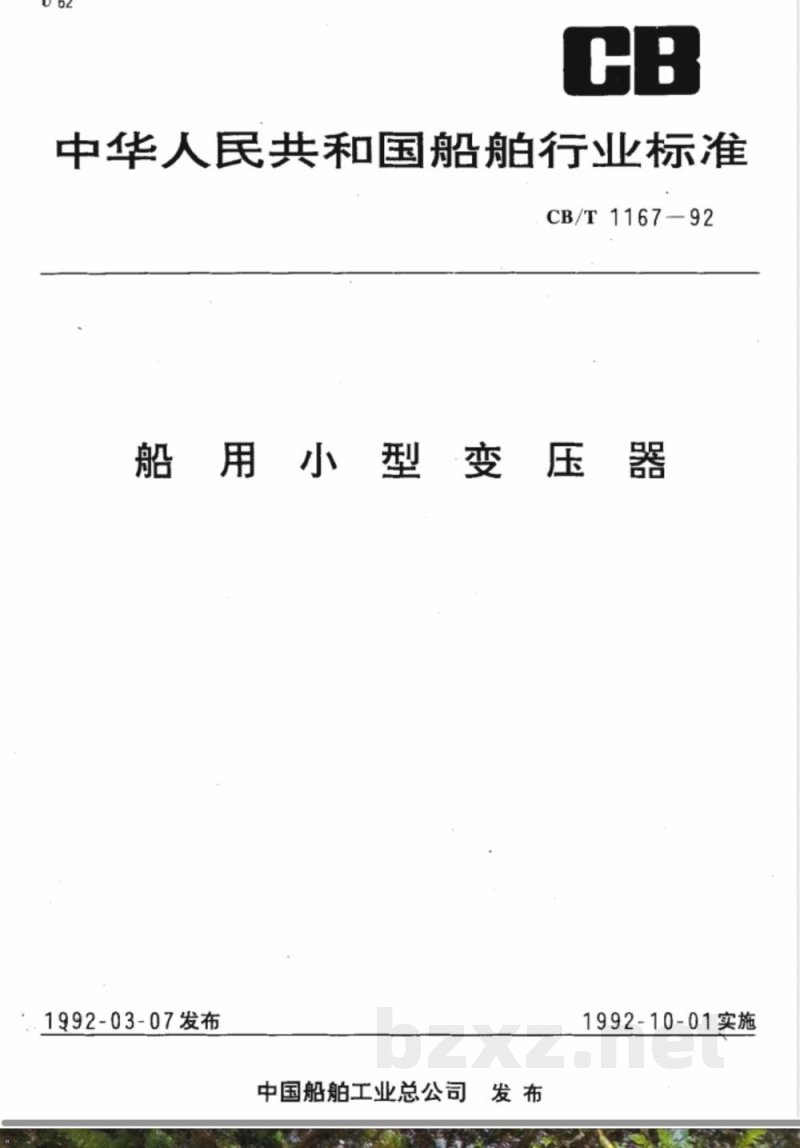

中华人民共和国船舶行业标准
CB/T1167—92
船用小型变压器
：.1992-03-07发布
中国船舶工业总公司
1992-10-01实施

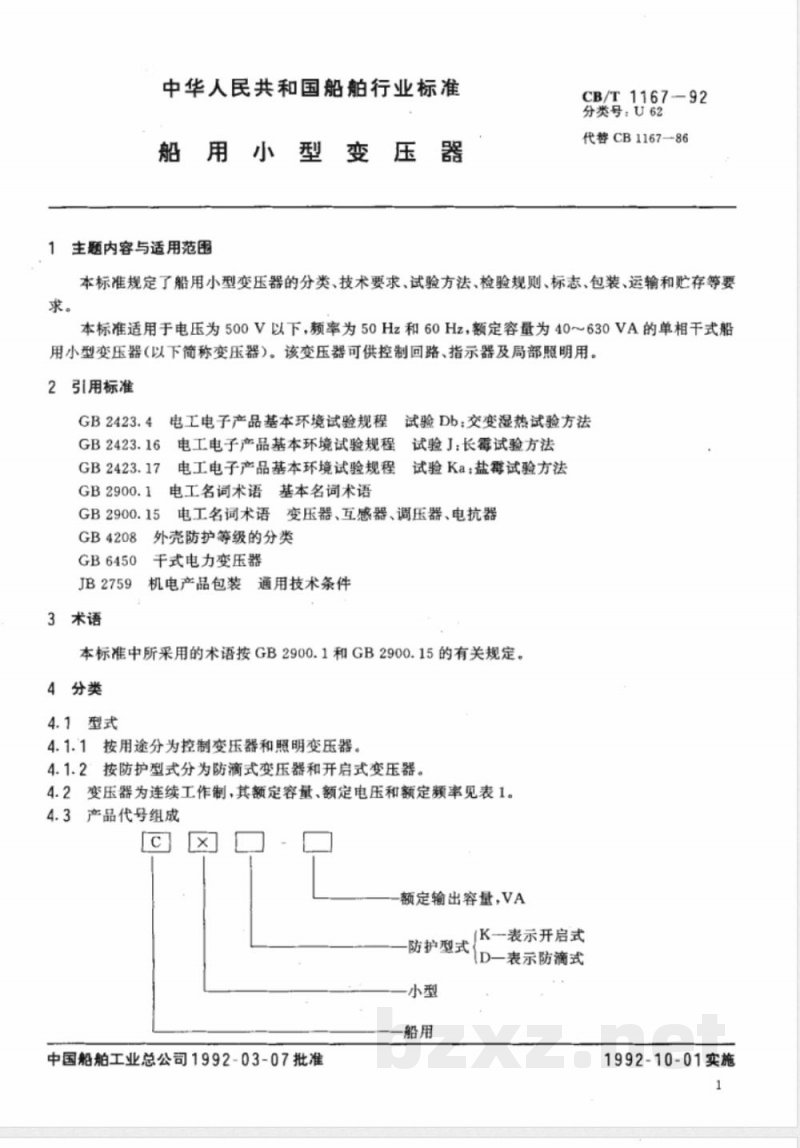

中华人民共和国船舶行业标准
型变压器
月小型
主题内容与适用范围
CB/T1167—92
分类号：U62
代替CB1167—86
本标准规定了船用小型变压器的分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存等要求。
本标准适用于电压为500V以下，额率为50Hz和60Hz，额定容量为40～630VA的单相干式船用小型变压器（以下简称变压器）。该变压器可供控制回路、指示器及局部照明用。2引用标准
GB2423.4电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB2423.16电工电子产品基本环境试验规程试验J：长霉试验方法GB2423.17
电工电子产品基本环境试验规程试验Ka：盐霉试验方法GB2900.1下载标准就来标准下载网
电工名词术语基本名词术语
GB2900.151
电工名词术语变压器、互感器、调压器、电抗器GB4208
GB6450
JB2759
3术语
外壳防护等级的分类
干式电力变压器
机电产品包装通用技术条件
本标准中所采用的术语按GB2900.1和GB2900.15的有关规定。4分类
4.1型式
4.1.1按用途分为控制变压器和照明变压器。4.1.2按防护型式分为防滴式变压器和开启式变压器。4.2变压器为连续工作制，其额定容量、额定电压和额定额率见表1。4.3产品代号组成
回区口
额定输出容量，VA
防护型式
中国船舶工业总公司1992-03-07批准K-表示开启式
D一表示防滴式
1992-10-01实施

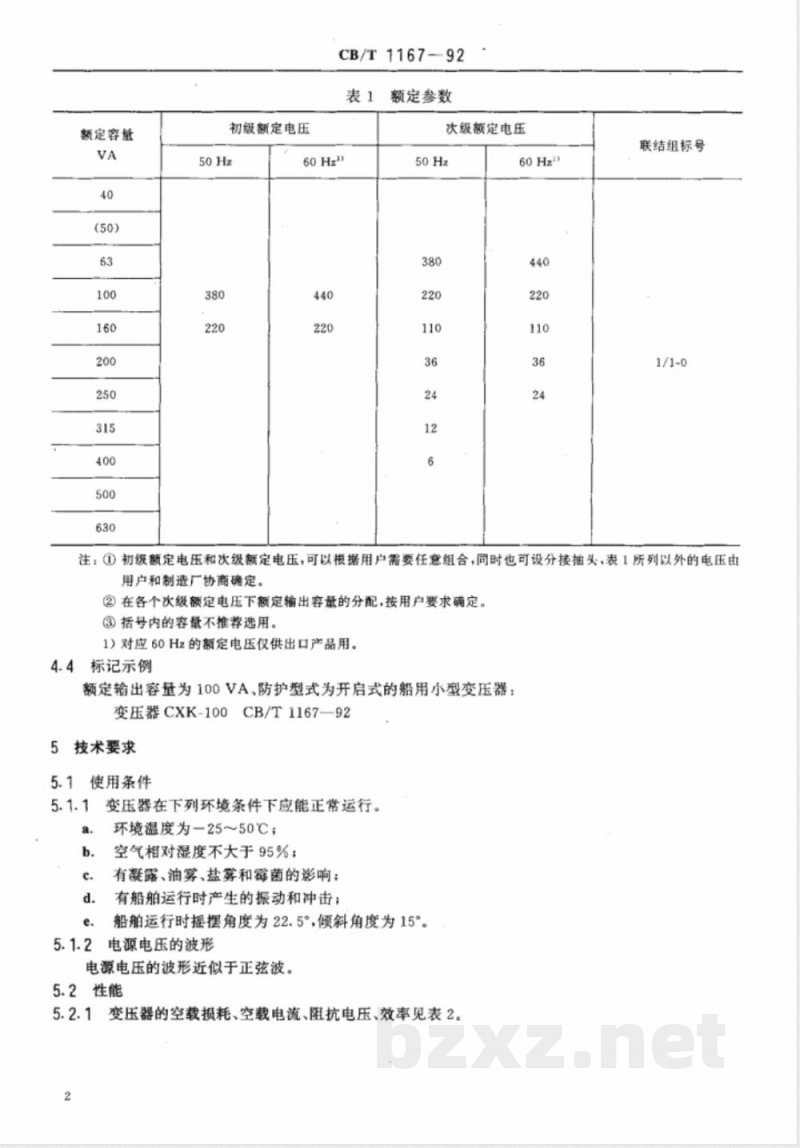

额定容基
初级额定电压
CB/T1167-92
额定参数
次级额定电压
联结组标号
注：①初级额定电压和次级额定电压，可以根据用户需要任意组合，同时也可设分接描头，表1所列以外的电压由用户和制造厂协商确定。
②在各个次级额定电压下额定输出容量的分配，按用户要求确定。③括号内的容量不推荐选用。
1）对应60Hz的额定电压仅供出口产品用。4.4标记示例
额定输出容量为100VA、防护型式为开启式的船用小型变压器：变压器CXK-100CB/T1167-92
5技术要求
5.1使用条件
变压器在下列环境条件下应能正常运行。环境温度为-25～50℃；
空气相对湿度不大于95%；
有凝露、油雾、盐雾和霉菌的影响；d.
有船舶运行时产生的振动和冲击；船舶运行时摇摆角度为22.5°，倾斜角度为15°。5.1.2电源电压的波形
电源电压的波形近似于正弦波。5.2性能

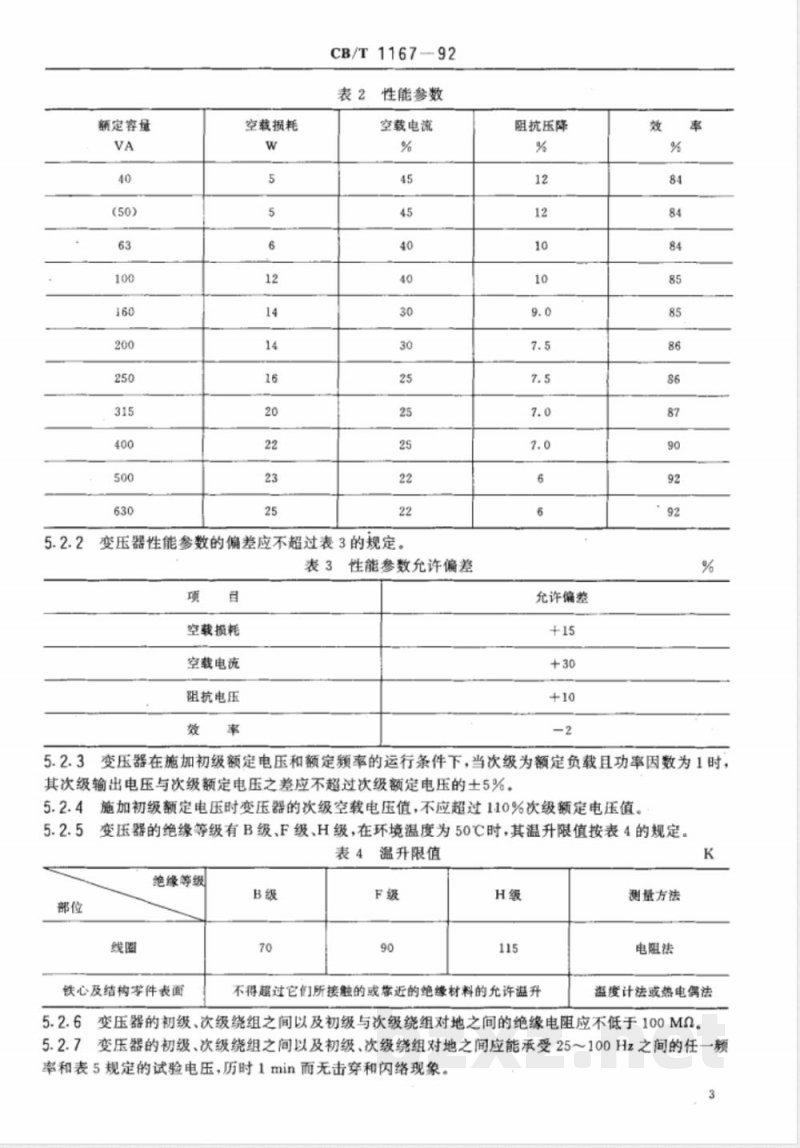

变压器的空载损耗、空载电流、阻抗电压、效率见表2。2
额定容量
空载损耗
CB/T1167-92
性能参数
空载电流
变压器性能参数的偏差应不超过表3的规定。表3
性能参数允许偏差
空载损耗
空载电流
阻抗电压
阻抗压降
允许偏差
5.2.3变压器在施加初级额定电压和额定频率的运行条件下，当次级为额定负载且功率因数为1时，其次级输出电压与次级额定电压之差应不超过次级额定电压的土5%。5.2.4
施加初级额定电压时变压器的次级空载电压值，不应超过110%次级额定电压值。变压器的绝缘等级有B级、F级、H级，在环境温度为50℃时，其温升限值按表4的规定。表4温升限值
绝缘等级
铁心及结构零件表面
不得超过它们所接触的或靠近的绝缘材料的允许温升测量方法
电阻法
度计法或热电需法
5.2.6变压器的初级、次级绕组之间以及初级与次级绕组对地之间的绝缘电阻应不低于100Ma。变压器的初级、次级绕组之间以及初级、次级绕组对地之间应能承受25～100Hz之间的任一额5.2.7
率和表5规定的试验电压，历时1min而无击穿和闪络现象。3

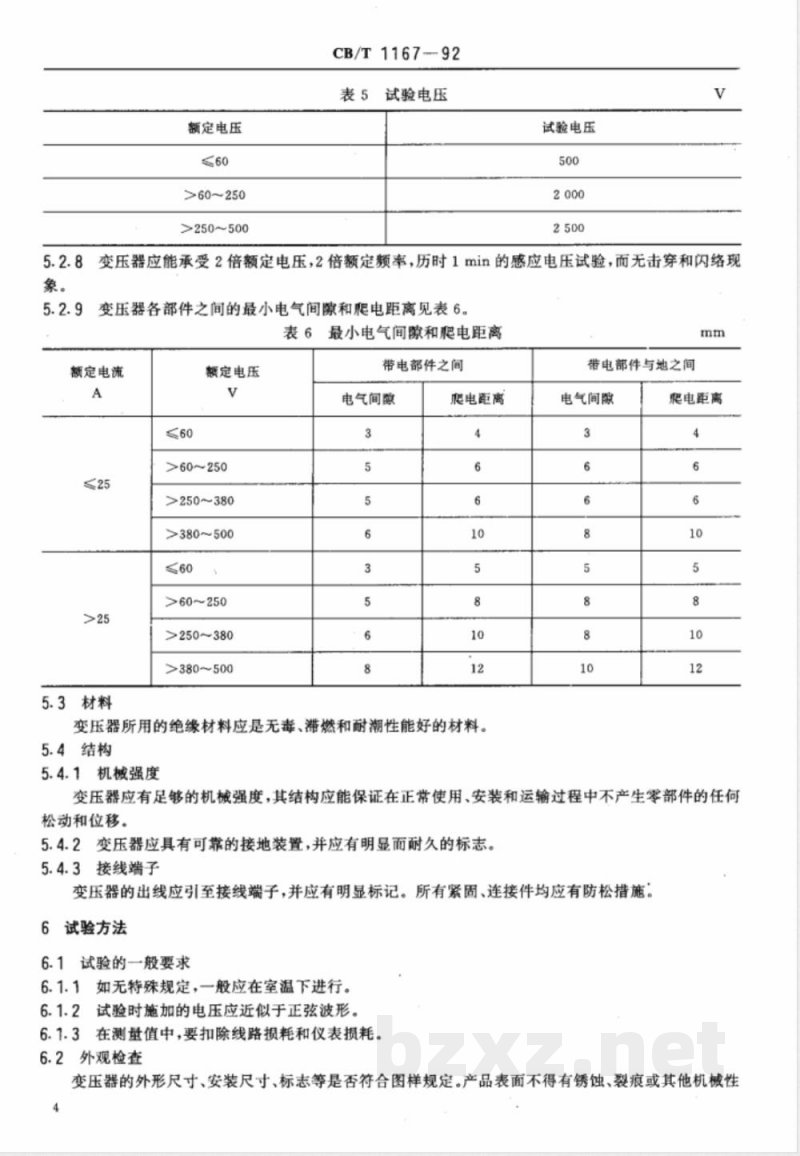

额定电压
>60~250
>250~500
CB/T1167-92
试验电压
试验电压
变压器应能承受2倍额定电压，2倍额定频率，历时1min的感应电压试验，而无击穿和闪络现象。
变压器各部件之间的最小电气间隙和爬电距离见表6。表6最小电气间隙和爬电距离
额定电流
5.3材料
额定电压
>60~250
>250~380
>380500
>60~250
>250~380
>380~500
带电部件之间
电气间
爬电距离
变压器所用的绝缘材料应是无毒、滞燃和耐潮性能好的材料。5.4结构
5.4.1机械强度
带电部件与地之间
电气间断
鹿电距离
变压器应有足够的机械强度，其结构应能保证在正常使用、安装和运输过程中不产生零部件的任何松动和位移，
5.4.2变压器应具有可靠的接地装置，并应有明显而耐久的标志。5.4.3接线端子
变压器的出线应引至接线端子，并应有明显标记。所有紧固、连接件均应有防松措施。6试验方法
6.1试验的一般要求
6.1.1如无特殊规定，一般应在室温下进行。6.1.2试验时施加的电压应近似于正弦波形、6.1.3在测量值中，要扣除线路损耗和仪表损耗。6.2外观检查
变压器的外形尺寸、安装尺寸、标志等是否符合图样规定。产品表面不得有锈蚀、裂痕或其他机械性4
损伤，线圈、铁心及配件应装配牢固。CB/T1167-92
6.3空载损耗、空载电流和空载电压的测量将额定额率的初级额定电压施加于变压器的初级绕组，次级绕组开路，在初级绕组侧用低功率因数表测出空载损耗。测量空截电流时应将电流表读出的空载电流值除以额定输入电流值，以百分数测出的次级空载电压值应不超过次级额定电压值的110%。6.4绝缘电阻的测量
用500V兆欧表，在初级与次级绕组间以及初级、次级绕组对地间进行测量。电压为60V以下的绕组可用250V兆欧表测量（记录测量时的温度和湿度），其值应满足5.2.6条的规定。6.5外施耐压试验
在变压器的初级、次级绕组之间以及初级、次级绕组对地之间施加25～100Hz中的任一额率并按表5规定的试验电压历时1min。试验结果应符合5.2.7条的规定。6.6感应耐压试验
变压器在空载状态下，在其中一个绕组的端子上施加2倍额定频率，近似于正弦的2倍额定电压历时1min。如果试验频率大于2倍额定频率时，其试验时间按下式计算，但最短不少于15s。额定频率
试验时间=120×
试验频率”
其试验结果应符合5.2.8条中的规定。6.7阻抗电压的测量
在变压器初级施加额定频率下的交流电压，次级绕组短路，调整初级电流到额定值，此时测量初级电压值，并换算到参考温度时的数值，其结果应满足表2和表3的规定。6.8额定输出电压的测量
在变压器的初级侧施加额定频率的初级额定电压，次级侧接额定负载。在稳定热态下，测量次级电压，测得的偏差应不超过5.2.3的规定。6.9效率测量
测定效率时，变压器初级接上功率表施以额定频率的额定电压，次级各绕组接上电压、电流表及电阻性负载在稳定热态下，测出输入功率和输出功率，输出功率与输入功率之比即为效率。测得效率应满足表2的规定。
6.10温升试验
温升试验按GB6450第5.11条规定进行，其结果应满足表4规定。6.11盐雾试验
按GB2423.17规定进行。碳钢镀镉钝化零件，试验持续时间为96h，铜镀镍连接件，试验持续时间48h，试验后主要表面应无灰黑色腐蚀物。6.12菌试验
按GB2423.16
6规定进行。经28d试验后，长霉程度应不超过2级。6.13湿热试验
按GB2423.4规定进行，经55℃、2周期试验后，在正常大气条件下恢复12h，然后用500V兆欧表测量绕组间及绕组对机壳间的绝缘电阻，其值应不小于10MQ，并在绕组间及绕组对机壳间进行1min的工频耐压试验，试验电压为表5规定电压的85%。6.14防滴性能试验
按GB4208规定进行。试验后测量绕组间以及绕组对地间的绝缘电阻，并进行2G00V历时1min的耐压试验。
7检验规则
7.1每台变压器出厂前，应按下列项目进行出厂检验。5
外观检查；
绝缘电阻测定；
空载损耗测定；
空截电流的测定；
空载电压测定；
外施耐压试验；
感应耐压试验。
CB/T1167-92
变压器在下列情况之一时需进行型式检验。a.
新产品试制或老产品转厂生产试制鉴定时；当结构、工艺材料有所变更足以影响产品性能时：出厂检查结果和上次型式检验有较大差异时：正常生产的变压器每隔四年进行一次，检验部门有要求时；
产品长期停产后，恢复生产时。型式检验包括下列试验项目：
7.1条出厂检验的全部项目；
外形尺寸、安装尺寸的测定；
阻抗电压和效率的测定；
额定次级电压的测定；
温升试验；
耐盐雾试验；
耐霉菌试验；
湿热试验；
防护性能试验（仅对防滴式变压器进行）。标志、包装、运输及贮存
变压器铭牌应为铜质材料，名牌上数据的字迹在变压器整个使用时期内应不易磨灭。铭牌应装在明显位置，标明的项目如下：
产品名称、型号；
制造厂名或商标；
制造年月；
绝缘等级；
额定频率；
额定电压；
产品编号；
船检标记。
8.2包装
变压器的包装按JB2759的规定，铭牌应有涂封、每台变压器应附有全套的安装使用说明书、产品合格证。
8.3运输
变压器在运输途中应避免雨淋受潮，并使各部件不致受到损伤。8.4贮存
CB/T116792
变压器在贮存期间应保存在干燥的场所，该场所的相对湿度应不大于90%，温度不高于45℃。附加说明：
本标准由中国船舶工业总公司六O三所提出本标准由中船总公司七院七O四所和沈阳变压器研究所负责起草。本标准主要起草人刘桂珍、杜永年。
