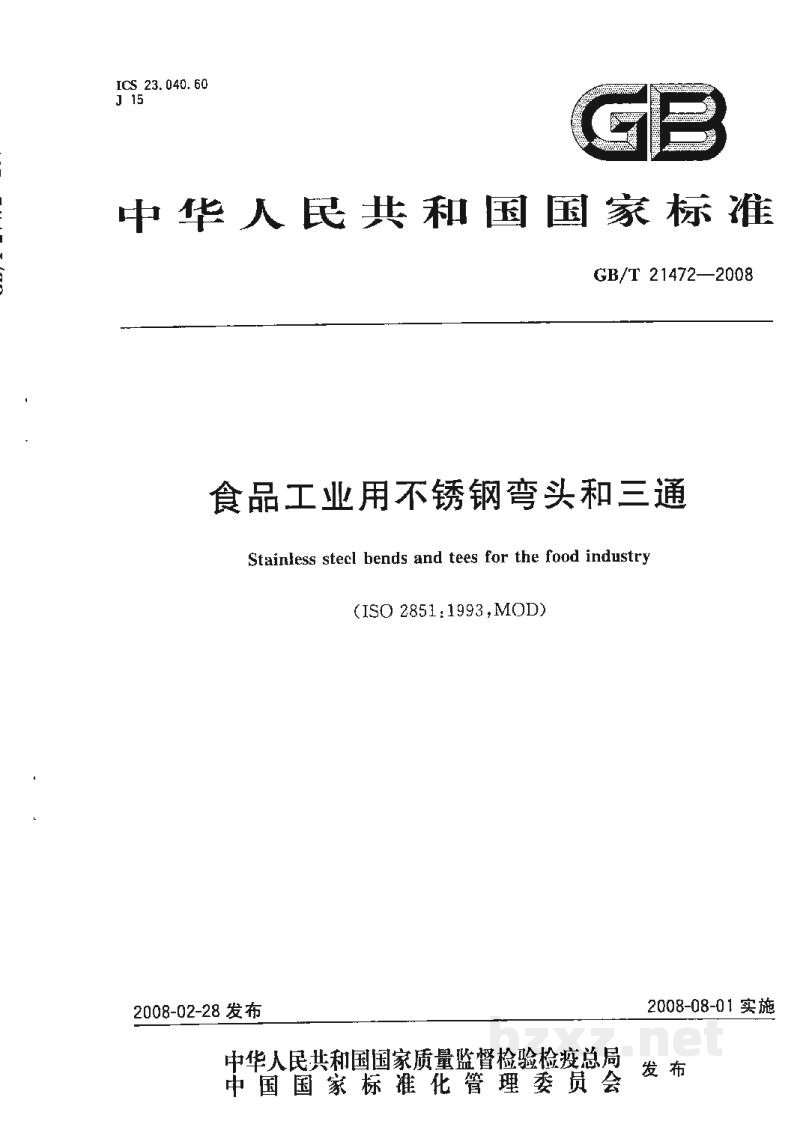

中华人民共和国国家标准

ICS 23.040.60
J 15   [图片]

GB/T 21472—2008

食品工业用不锈钢弯头和三通

Stainless steel bends and tees for the food industry
(ISO 2851:1993,MOD)

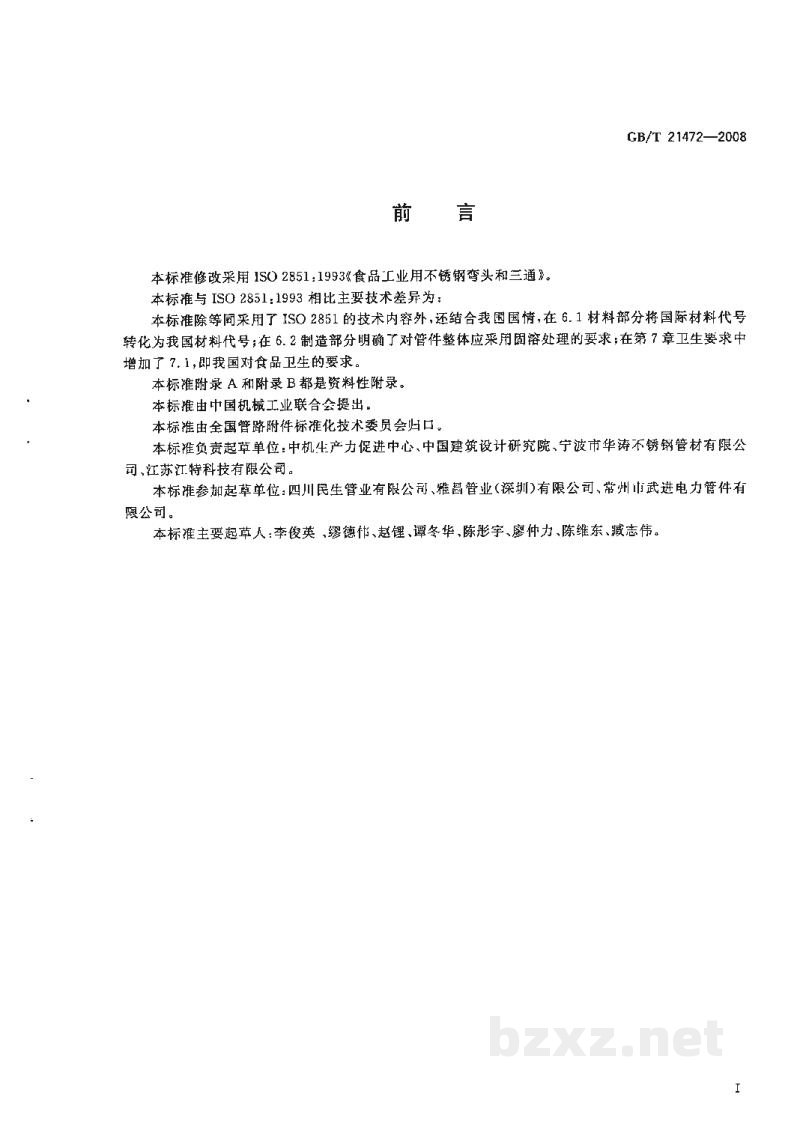

前言

本标准修改采用 ISO 2851:1993《食品工业用不锈钢弯头和三通》。

本标准与 ISO 2851:1993 相比主要技术差异为：

本标准除等同采用了 ISO 2851 的技术内容外，还结合我国国情，在 6.1 材料部分将国际材料代号转化为我国材料代号；在 6.2 制造部分明确了对管件整体应采用固溶处理的要求；在第7章卫生要求中增加了 7.1，即我国对食品卫生的要求。

本标准附录 A 和附录 B 都是资料性附录。

本标准由中国机械工业联合会提出。

本标准由全国管路附件标准化技术委员会归口。

本标准负责起草单位：中机生产力促进中心、中国建筑设计研究院、宁波市华涛不锈钢管材有限公司、江苏江特科技有限公司。

本标准参加起草单位：四川民生管业有限公司、雅昌管业（深圳）有限公司、常州市武进电力管件有限公司。

本标准主要起草人：李俊英、缪德伟、赵锂、谭冬华、陈彤宇、廖仲力、陈维东、戚志伟。

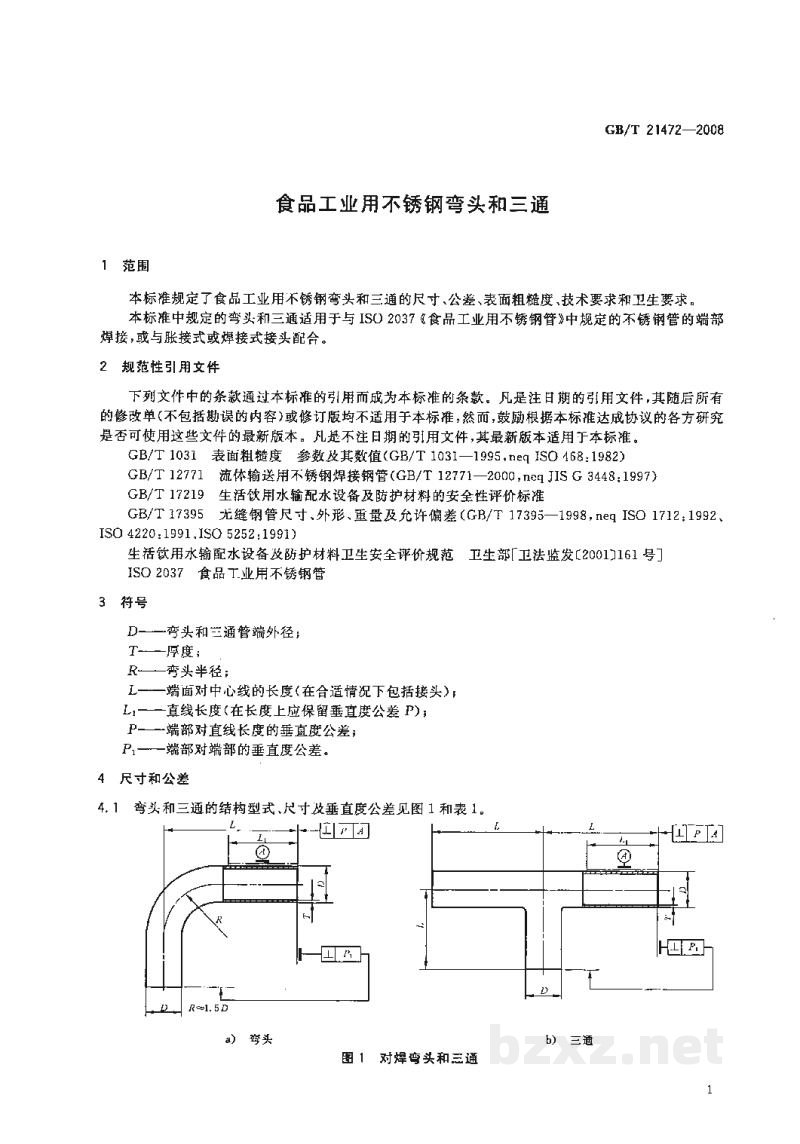

食品工业用不锈钢弯头和三通

1 范围

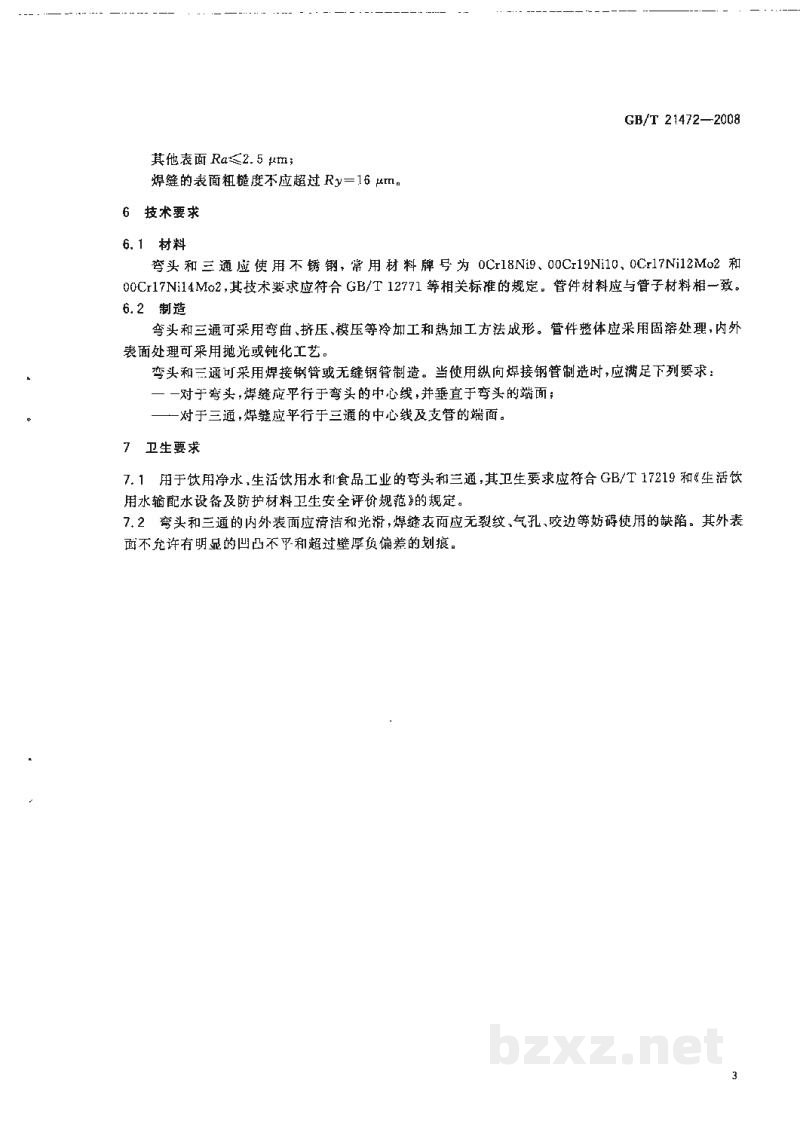

本标准规定了食品工业用不锈钢弯头和三通的尺寸、公差、表面粗糙度、技术要求和卫生要求。

本标准中规定的弯头和三通适用于与 ISO 2037《食品工业用不锈钢管》中规定的不锈钢管的端部焊接，或与胀接式或焊接式接头配合。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 1031 表面粗糙度 参数及其数值 (GB/T 1031—1995, neq ISO 468:1982)

GB/T 12771 流体输送用不锈钢焊接钢管 (GB/T 12771—2000, neq JIS G 3448;1997)

GB/T 17219 生活饮用水输配水设备及防护材料的安全性评价标准

GB/T 17395 无缝钢管尺寸、外形、重量及允许偏差 (GB/T 17395—1998, neq ISO 1712;1992、ISO 4220;1991, ISO 5252;1991)

生活饮用水输配水设备及防护材料卫生安全评价规范 卫生部[卫法监发(2001)161号]

ISO 2037 食品工业用不锈钢管

3 符号

D——弯头和三通管端外径；

T——厚度；

R——弯头半径；

L——端面对中心线的长度（在合适情况下包括接头）；

L₁——直线长度（在长度上应保留垂直度公差 P）；

P——端面对直线长度的垂直度公差；

P₁——端部对端部的垂直度公差。

4 尺寸和公差

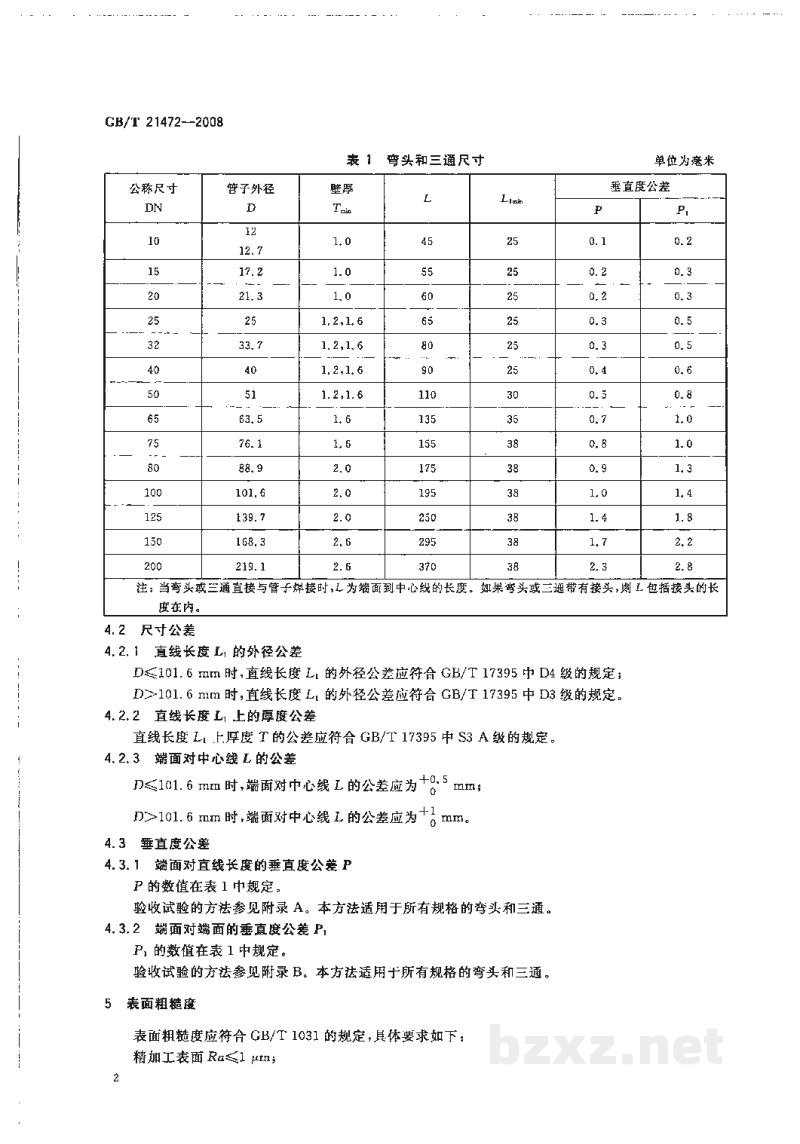

4.1 弯头和三通的结构型式、尺寸及垂直度公差见图 1 和表 1。

[图片]

a）弯头     b）三通

图 1 对焊弯头和三通
