【船舶行业标准(CB)】导链滚轮

本网站发布时间： 2024-11-26 17:33:00

CB/T290-1995
现行
　点击下载此标准

基本信息

标准号：
CB/T 290-1995
标准名称：
导链滚轮
标准类别：
船舶行业标准(CB)
英文名称：
Chain guide roller
标准状态：
现行
发布日期：
1995-06-19
实施日期：
1996-04-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
1.05 MB

手机扫码下载更方便

标准分类号

标准ICS号：
造船和海上建筑物>>船舶和海上建筑物综合>>47.020.50甲板设备和装置
中标分类号：
船舶>>舾装设备>>U21系泊设备

关联标准

替代情况：
CB 290-84

出版信息

出版社：
中国标准出版社
页数：
10页
标准价格：
10.0 元
出版日期：
1996-04-01

其他信息

起草人：
孙成文
起草单位：
大连船舶设计研究所
提出单位：
全国船舶舾装标准化技术委员会
发布部门：
中国船舶工业总公司
相关标签：
滚轮

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了导链滚轮的产品分类、技术要求、试验方法、检验规则等。本标准适用于中小型船舶供锚链导向用的滚轮。 CB/T 290-1995 导链滚轮 CB/T290-1995

标准内容

部分标准内容：

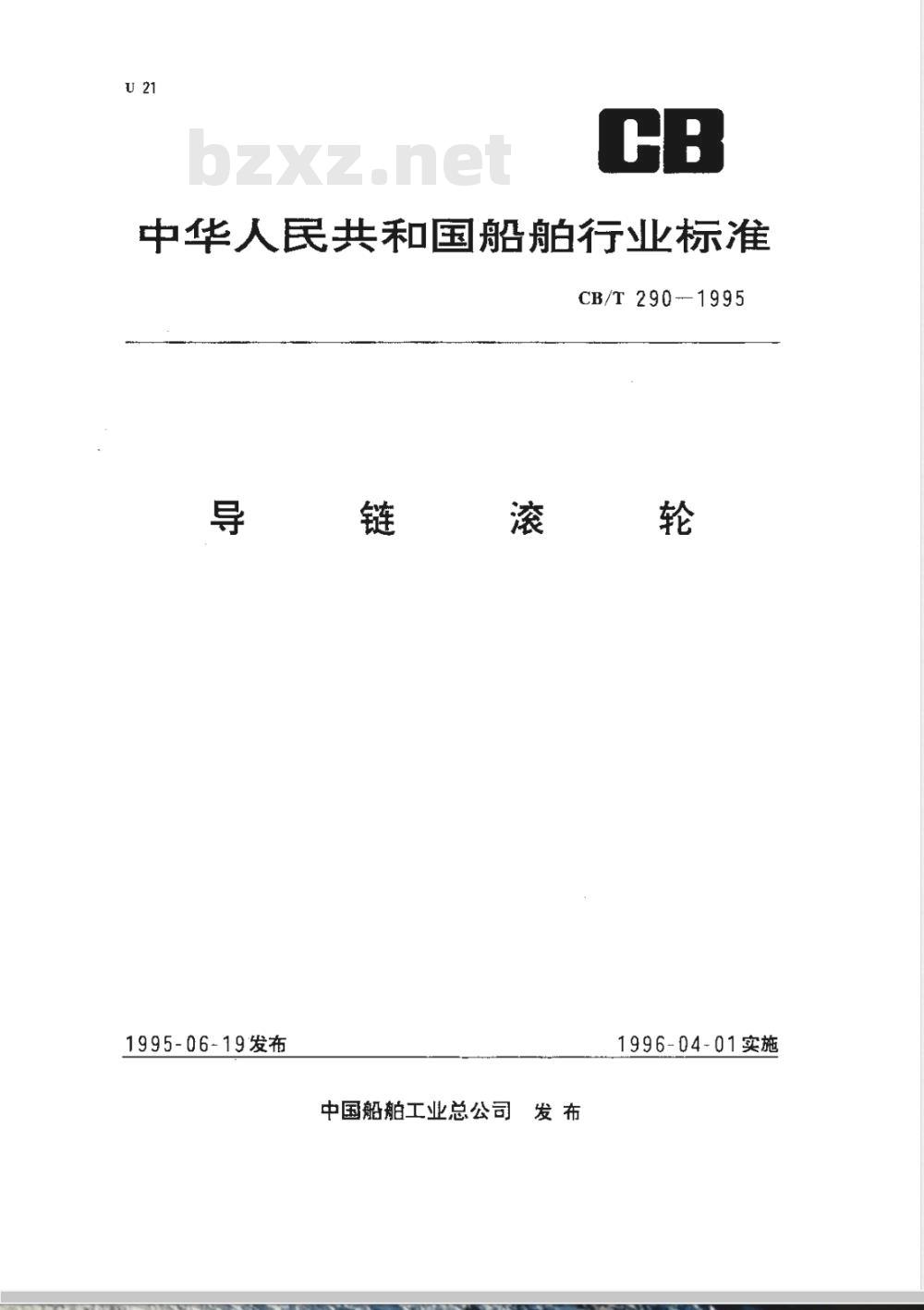

中华人民共和国船舶行业标准
CB/T 290--1995
1995-06-19发布
1996-04-01实施
中国船舶工业总公司发布
中华人民共和国船舶行业标准
主题内容与适用范围
本标准规定了导链滚轮的产品分类、技术要求和检验规则。本标准适用于中小型船舶供锚链导向用的滚轮。2产品分类
2.1导链漆轮的结构型式和主要尺寸按图1及表1.A
标志处
铺链摘
CB/T290-1995
分类号：U21
代替CB'290—84
1—滚轮；2—销轴：3—直通式油杯；4支架：5—村套：6—止动板：7--螺钉+8弹簧垫圈中国船舶工业总公司1995-06-19批准1996-04-01实施
适用链径
30～32

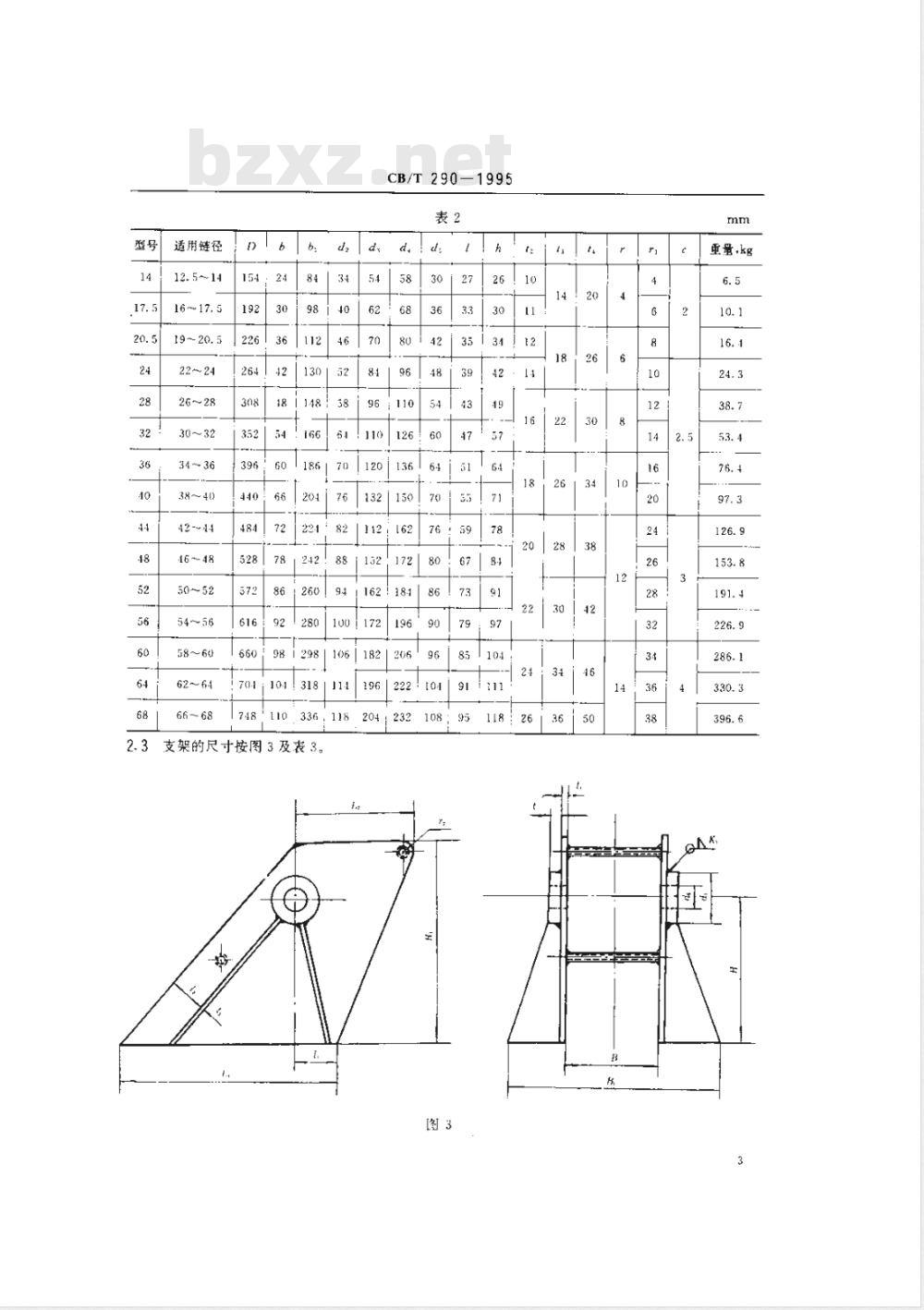

支架的尺寸按图3及表3。www.bzxz.net
CB/T 290—1995
2041232
重量.kg
适用链径
38~-40
42--44

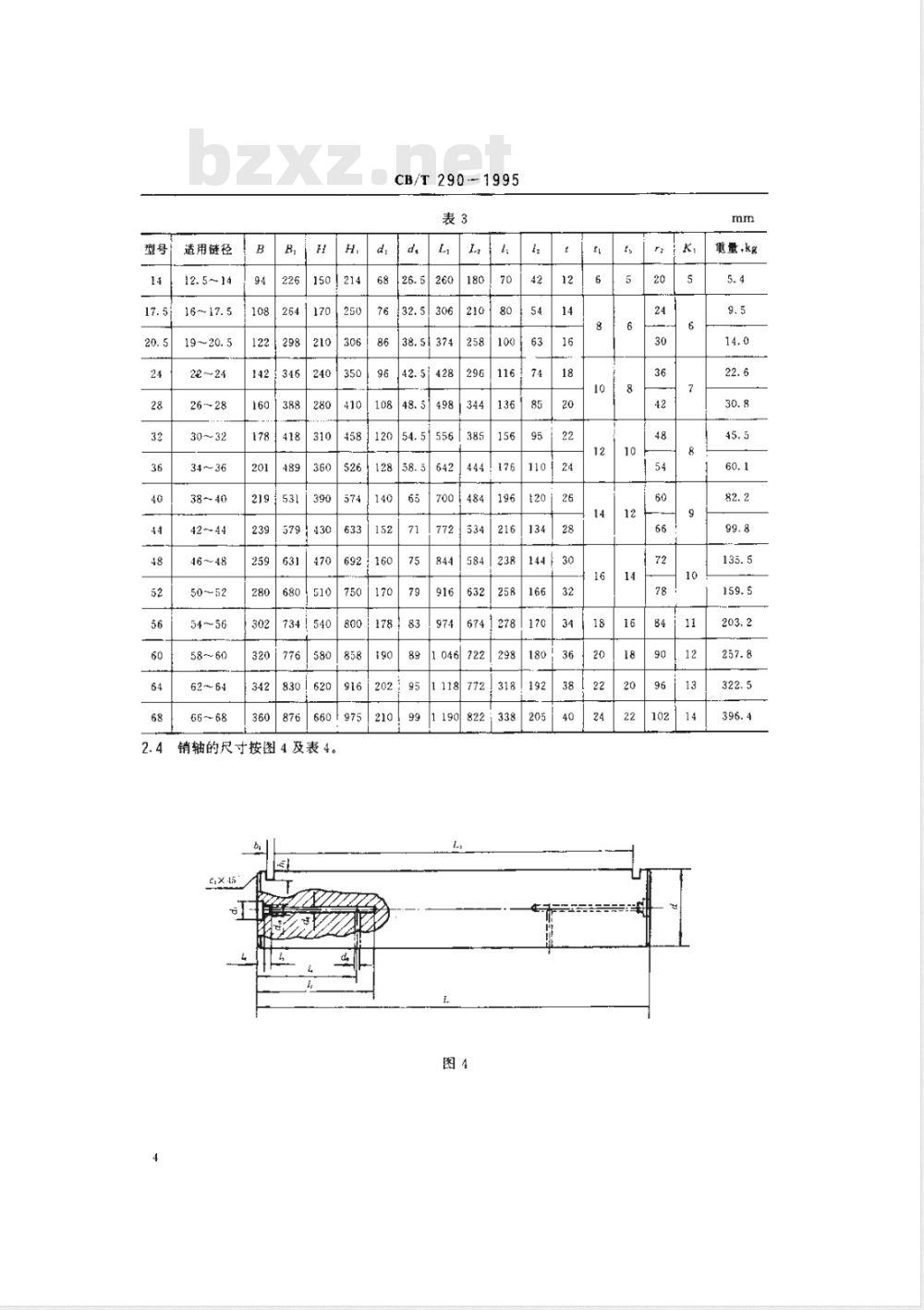

销轴的尺寸按图4及表4。
CB/T290---1995
重量，kg
型号适用链径
30～32

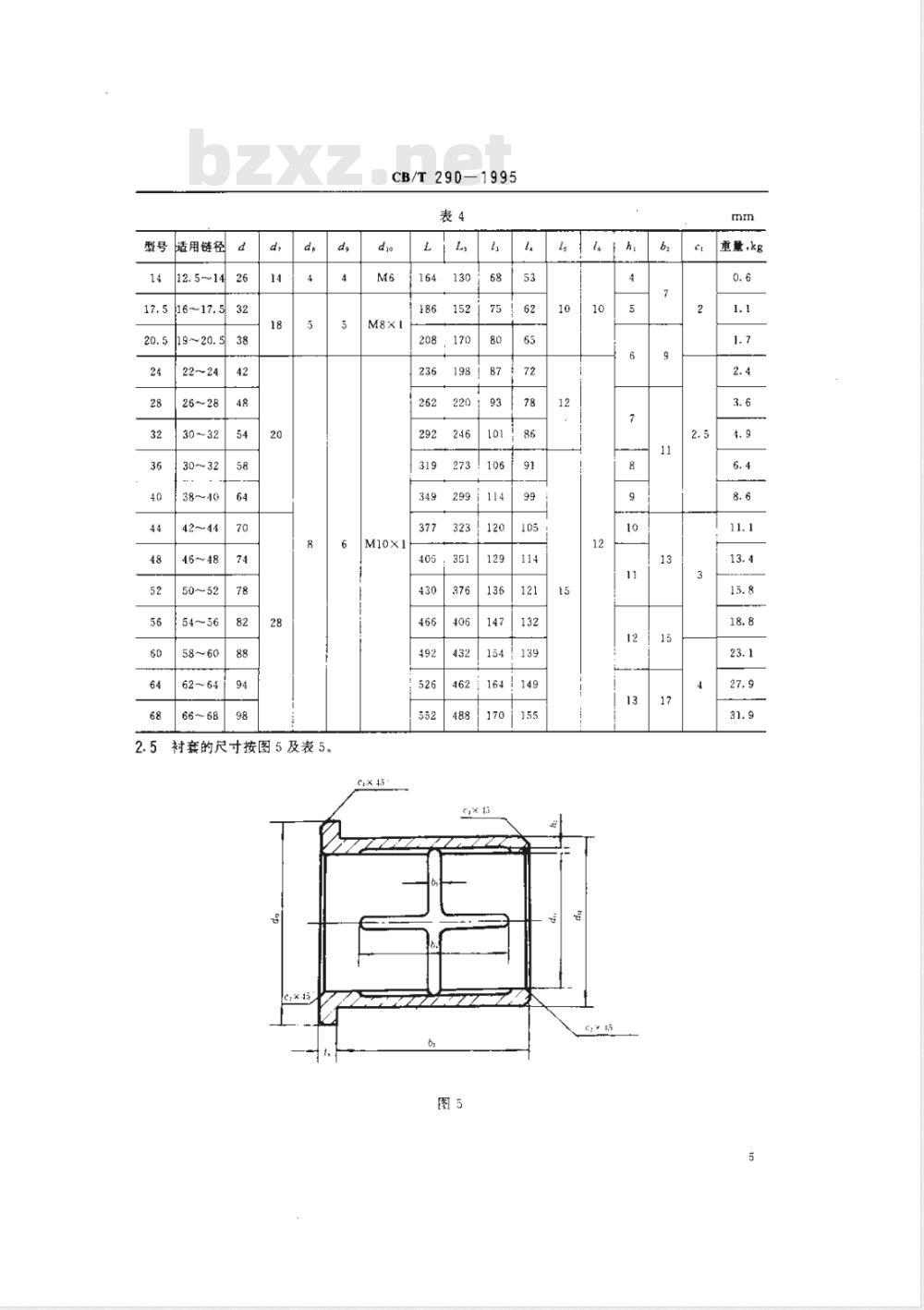

衬套的尺寸按图5及表5。
c;×45
CB/T290—1995
重量.kg
延用链径
58~-60
滚轮的尺寸按图2及表2。
CB/T 290-1995
重量.kg
适用链径
22~2-1
2.6止动板的尺小按图6及表6。
CB/T 290-1995
重量，kg
2.7标记示例
适用链径
38~-15
型号为40的导链滚轮：
导链滚轮
40CB/T290 -1995
3技术要求
CB/F 290--1995
3.1导链滚轮的主要零件材料按表7规定。表7
优质碳素钢
铸造制合金
支架、止动版
峰通碳素钢
不锈钢
2G 200-100C
ZCuZn4nMn2
Q235-A
:r18NigTi
重量，kg
标滩号
CB772-·86
CB 699--88
GB1176-87
GB700--88
GB1220-84
3.2导链滚轮的所有表面光洁.铸件不得有气孔、砂眼、夹清、疏松、裂纹等影响强度的缺陷。CB/T290-1995
3.3导链滚轮装配后应能灵活转动，其转动部件的接触面应涂润滑脂。支架制作完毕后除锈并涂防锈漆。3.4
检验规则
导链滚轮应由制造厂检验部门按技术要求检查验收.并出具合格证书。4.1
4.2检查内容按3.2～3.4条要求。5标志
验收合格后的导链滚轮应具有下列标志：a.
制造厂名称或标记：
型号和标准号：
生产批号或生产年月；
检查合格印章。
附加说明：
本标准由全国船舶晒装标准化技术委员会提出。本标准由江南造船厂归口。
本标准由大连船舶设计研究所负责起草。本标准主要起草人孙成文。
本标准于1976年首次发布；第--次修订于1984年。本次修订主要内容：
加大了滚轮与链径的比值、销轴的尺寸也相应加大。滚轮的材料由ZG25改为ZG200-400C，销轴的材料由25钢改为35钢。销轴与衬套之间留有0.5~1.5mm间隙，支架结构型式改变。
