CB/T254-1997
现行

基本信息

标准号：
CB/T 254-1997
标准名称：
船底放泄螺塞
标准类别：
船舶行业标准(CB)
英文名称：
Ship bottom drain plug
标准状态：
现行
发布日期：
1997-10-17
实施日期：
1998-06-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
1.88 MB

标准分类号

标准ICS号：
造船和海上建筑物>>船舶和海上建筑物综合>>47.020.10船体及其构件
中标分类号：
船舶>>舾装设备>>U26舱面属具

关联标准

替代情况：
CB 254-82
采标情况：
JIS F3005-82 NEQ

出版信息

出版社：
中国标准出版社
页数：
9页
标准价格：
10.0 元
出版日期：
1998-06-01

其他信息

起草人：
吴月娟、陈宝沛、顾金元、邵金华、童自荣
起草单位：
江南造船集团有限(责任)公司、沪东造船厂
归口单位：
江南造船集团有限（责任）公司
提出单位：
全国船舶舾装标准化技术委员会
发布部门：
中国船舶工业总公司

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了船底放泄螺塞的产品分类、技术要求和标志。本标准适用于钢质船底油、水舱、放泄油，水用的螺塞。本标准不适用于船底板厚度小于6mm的小船。 CB/T 254-1997 船底放泄螺塞 CB/T254-1997

标准内容

部分标准内容：

ICS.47.U2U.1U

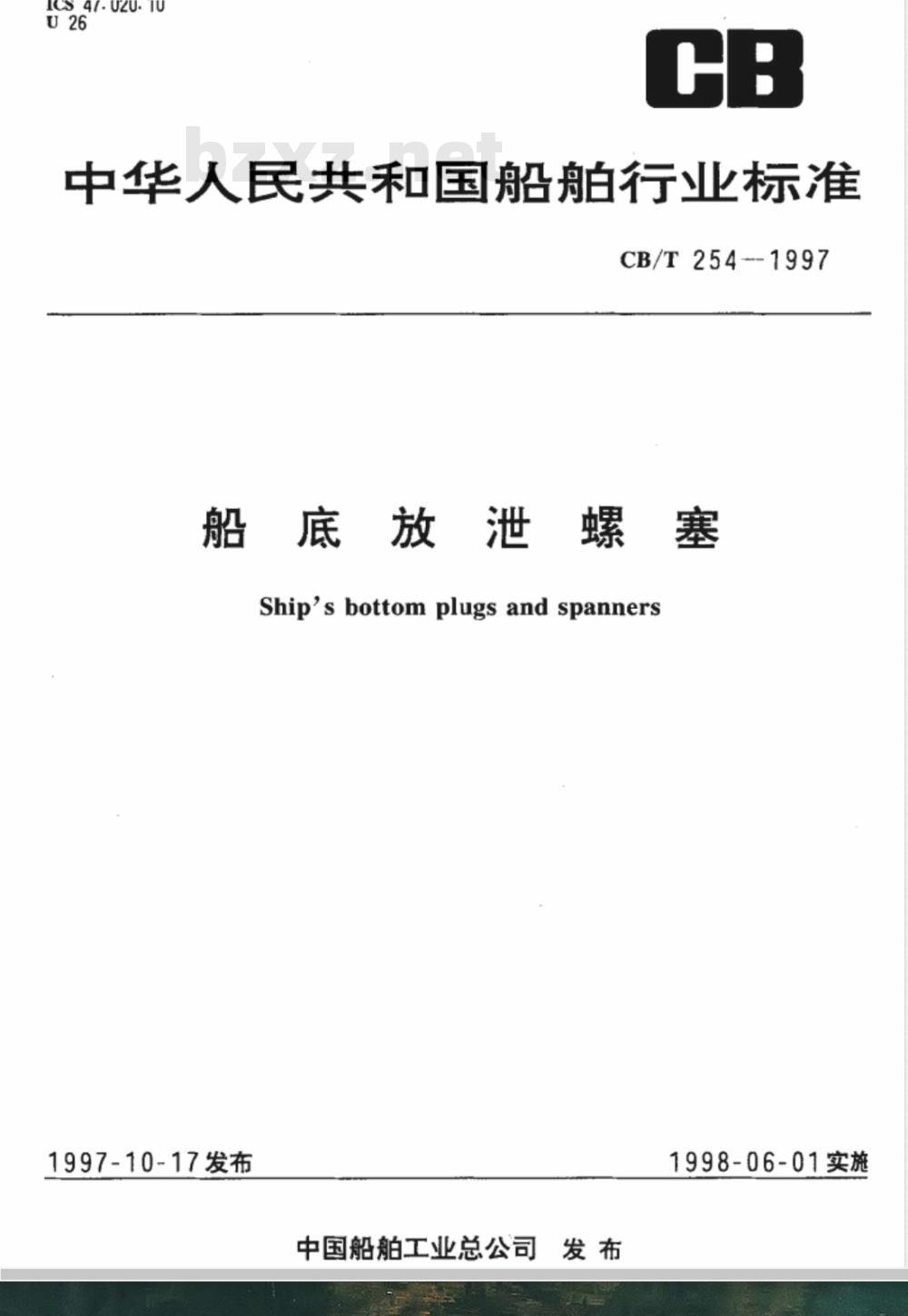

中华人民共和国船舶行业标准
CB/T254--1997
船底放泄螺塞
Ship's bottom plugs and spanners1997-10-17发布
中国船舶工业总公司发布
1998-06-01实施
CB/T254-1997

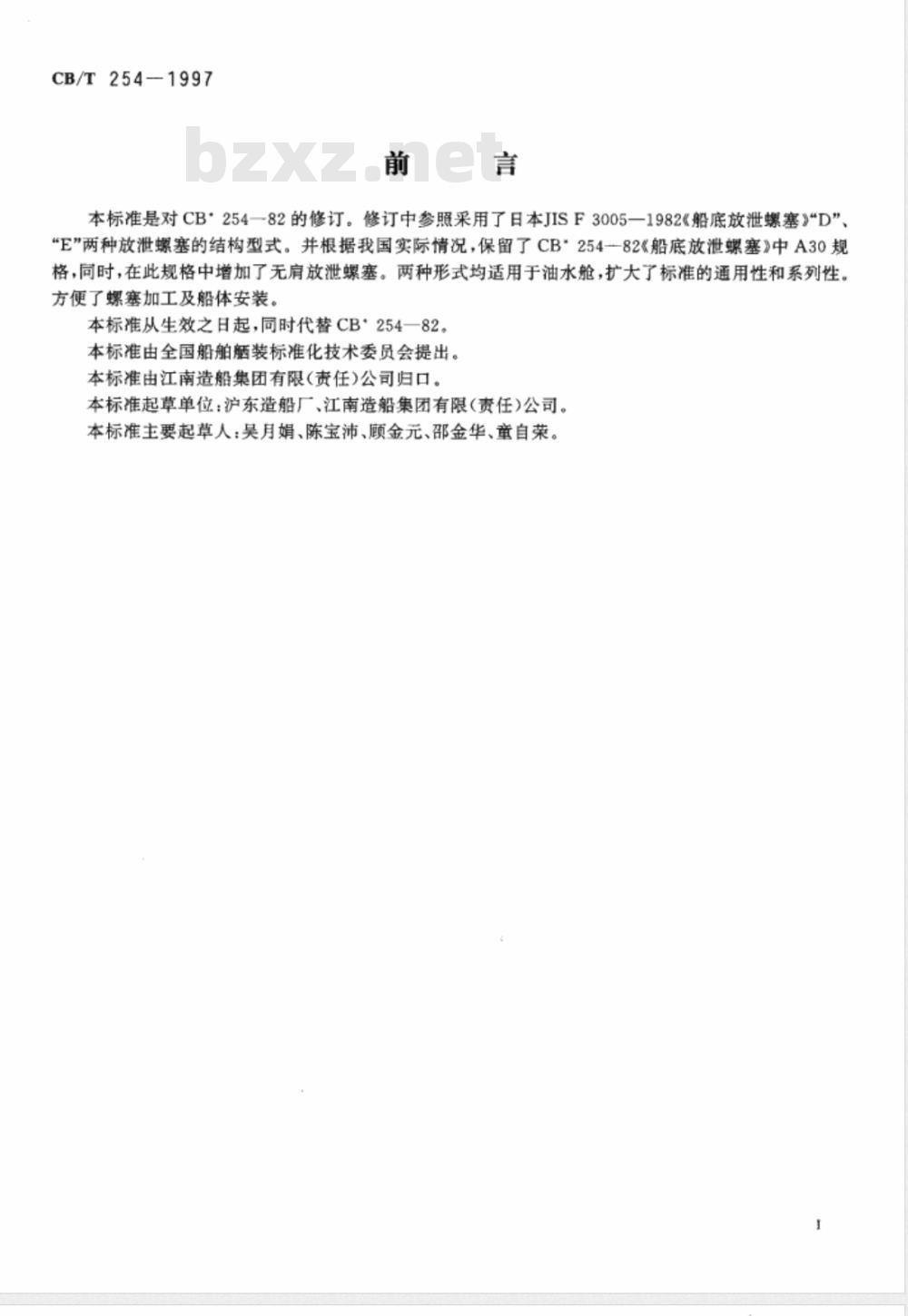

本标准是对CB254一82的修订。修订中参照采用了日本JISF3005一1982《船底放泄螺塞》\D”、E”两种放泄螺塞的结构型式。并根据我国实际情况，保留了CB\254--82《船底放泄螺塞》中A30规格，同时，在此规格中增加了无肩放泄螺塞。两种形式均适用于油水舱，扩大了标准的通用性和系列性。方便了螺塞加工及船体安装。
本标准从生效之日起，同时代替CB*254一82。本标准由全国船舶牺装标准化技术委员会提出。本标准由江南造船集团有限(责任)公司归口。本标准起草单位：沪东造船厂、江南造船集团有限（责任公司。本标准主要起草人：昊月娟、陈宝沛、顾金元、邵金华、童自荣。1范围

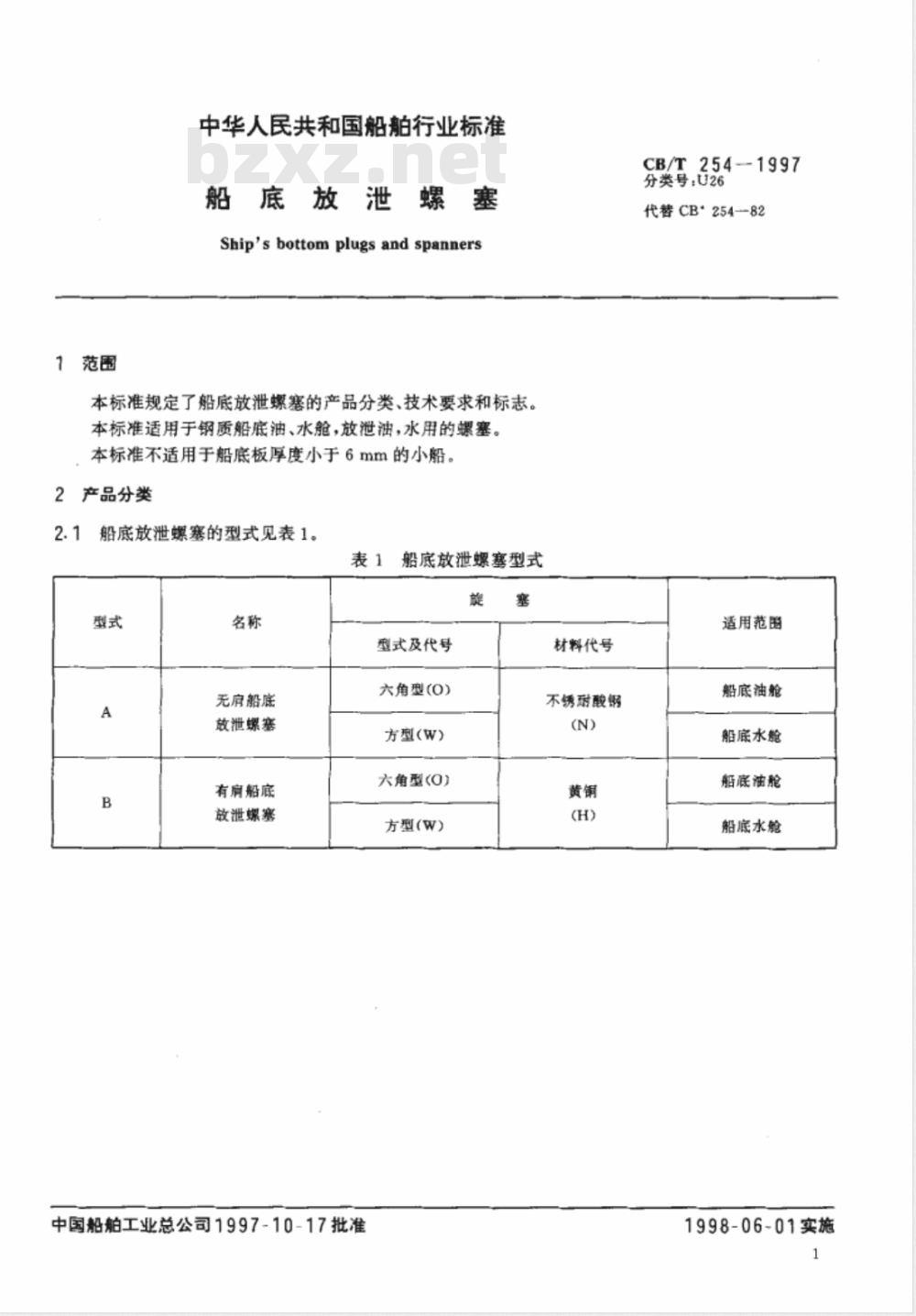

中华人民共和国船舶行业标准
船底放泄螺塞
Ship'sbottomplugsandspanners本标准规定了船底放泄螺塞的产品分类、技术要求和标志。本标准适用于钢质船底油、水舱，放泄油，水用的螺塞。本标准不适用于船底板厚度小于6mm的小船。2产品分类下载标准就来标准下载网
船底放泄螺塞的型式见表1。
表1船底放泄螺塞型式
型式及代号
无肩船底
放泄螺塞
有肩船底
放泄螺塞
中国船舶工业总公司1997-10-17批准六角型(O)
方型(W)
角型(0)
方型(W)
材料代号
不锈对酸锅
CB/T254-1997
分类号：U26
代替CB254-82
适用范
船底油舱
船底水舱
船底油舱
船底水舱
1998-06-01实施
CB/T254-1997

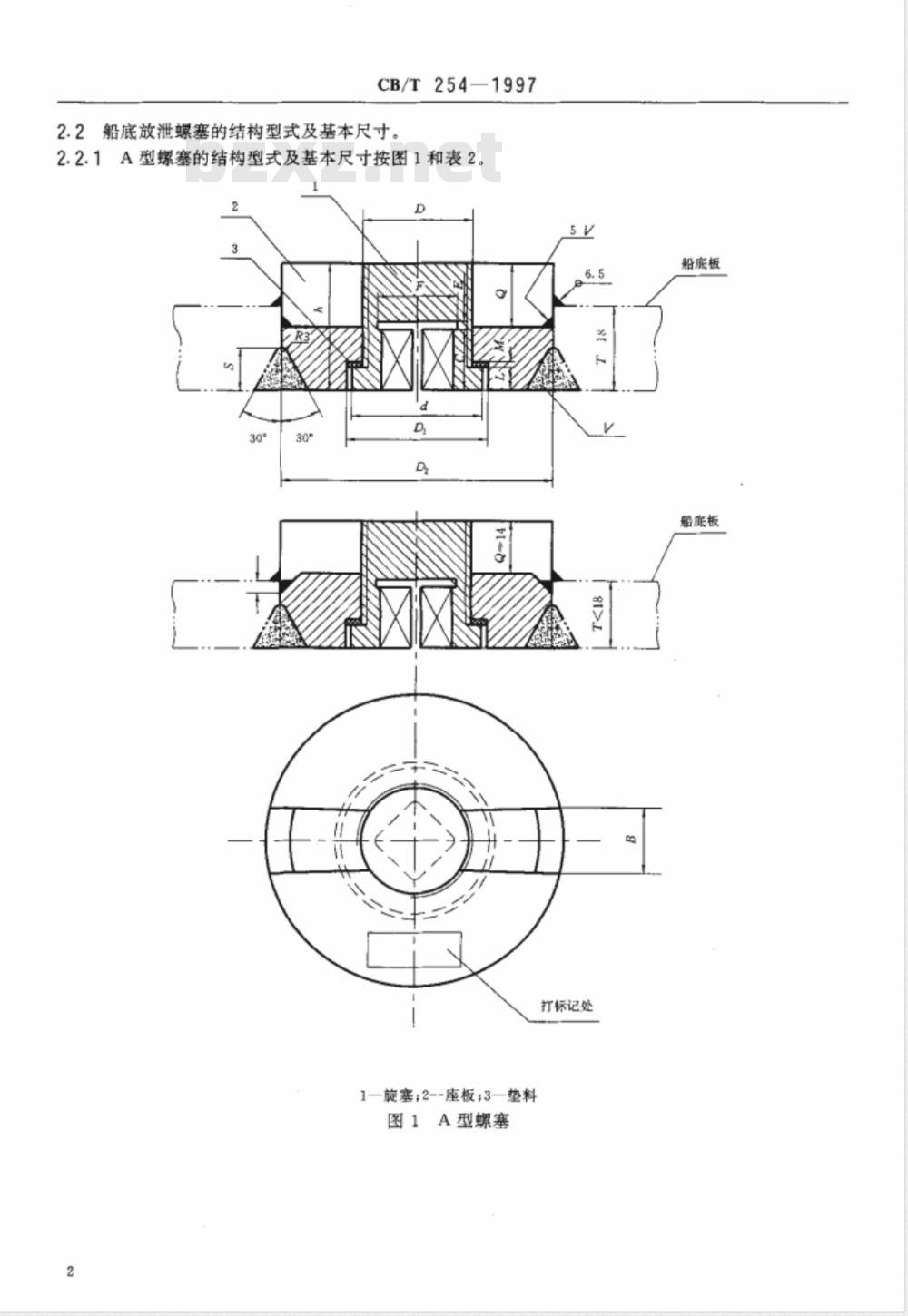

2.2船底放泄螺塞的结构型式及基本尺寸。2.2.1A型螺塞的结构型式及基本尺寸按图1和表2。D
1—旋塞;2--座板;3—垫料
图1A型螺塞
打标记处
船底板
船底板
CB/T254--1997

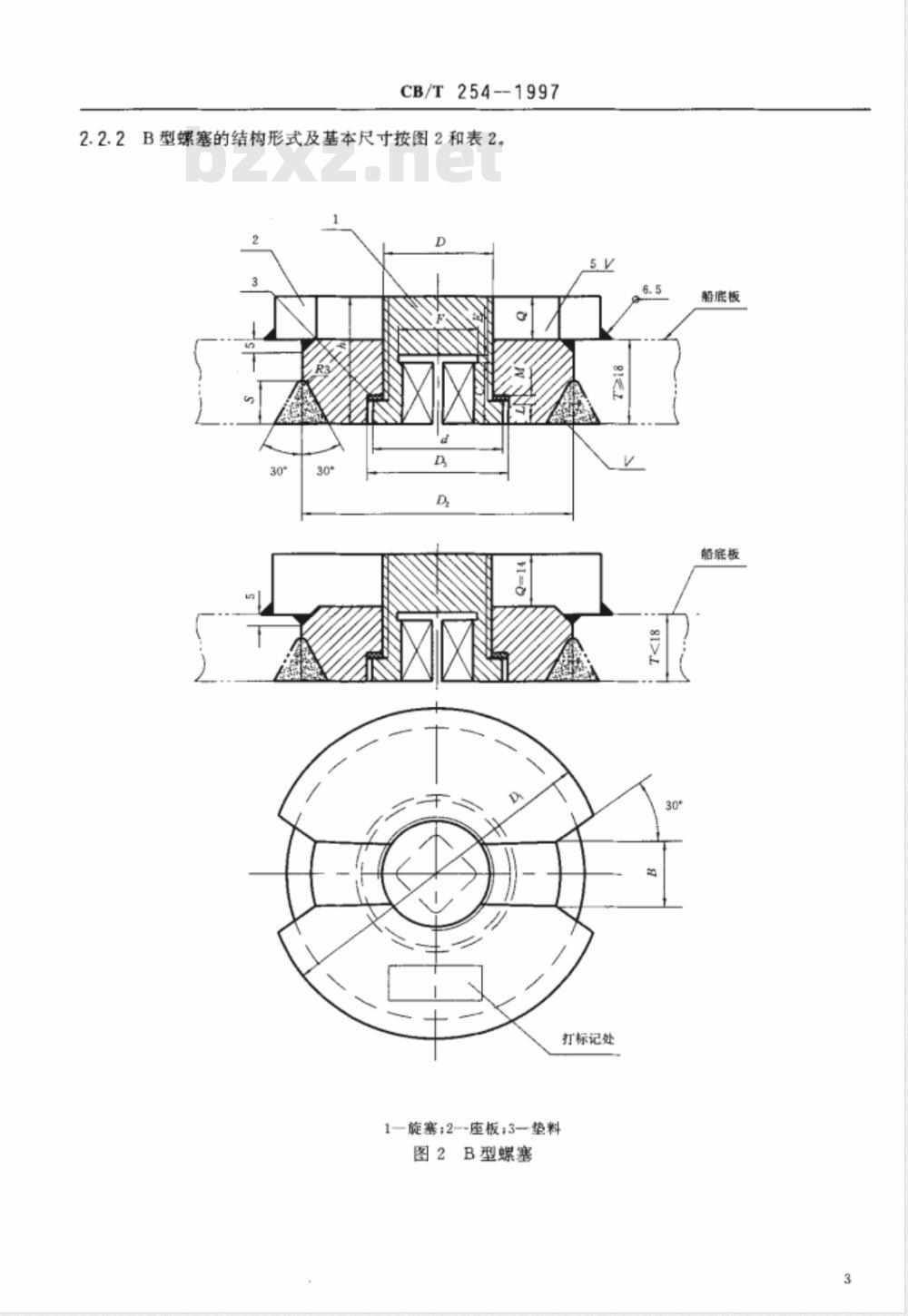

2.2.2B型螺塞的结构形式及基本尺寸按图2和表2。30
1-旋塞;2--座板；3-垫料
图2B型螺塞
打标记处
船底板
船底板
CB/T254-—1997
2.2.3旋塞的结构型式及主要尺寸见图3和表2。图3
2541997
8x要事
2.3扳手结构形式及尺寸按图4和表3。名义尺寸
2.4标记示例
CB/T254—1997
图4扳手
表3扳手尺寸
旋塞为六角型，名义尺寸为42mm，座板h=35mm，油舱用不锈钢无肩船底放泄螺塞：放泄螺寒AO42-35NCB/T254—1997旋塞为方型，名义尺寸为52mm，座板h=45mm，水舱用黄铜有肩船底放泄螺塞：放泄螺塞BW52-45HCB/T254-1997mm
重量，kg
3技术要求
CB/T2541997
船底放泄螺塞的主要零件材料按表4。表4零件材料
优质碳素结构钢
不锈耐酸钢
普通碳素结构钢
氯丁橡胶
1Cr18Ni9Ti
HPb59-1
Q235-A
扳手应镀锌，每10只放泄螺塞配一把，或按订货方要求配备。3.2
3.3船底放泄螺塞制造完毕后，应有制造厂技术检查部门验收并出具合格证书。3.4船底放泄螺塞安装后，与船体油水舱一并进行密性试验。4标志
每个船底放泄螺塞，应具有下列标志：a）螺塞的标记；
b）检查合格印章。
标准号
GB699—88
GB1220—84
GB4425—84
GB700—88
GB469—83
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
