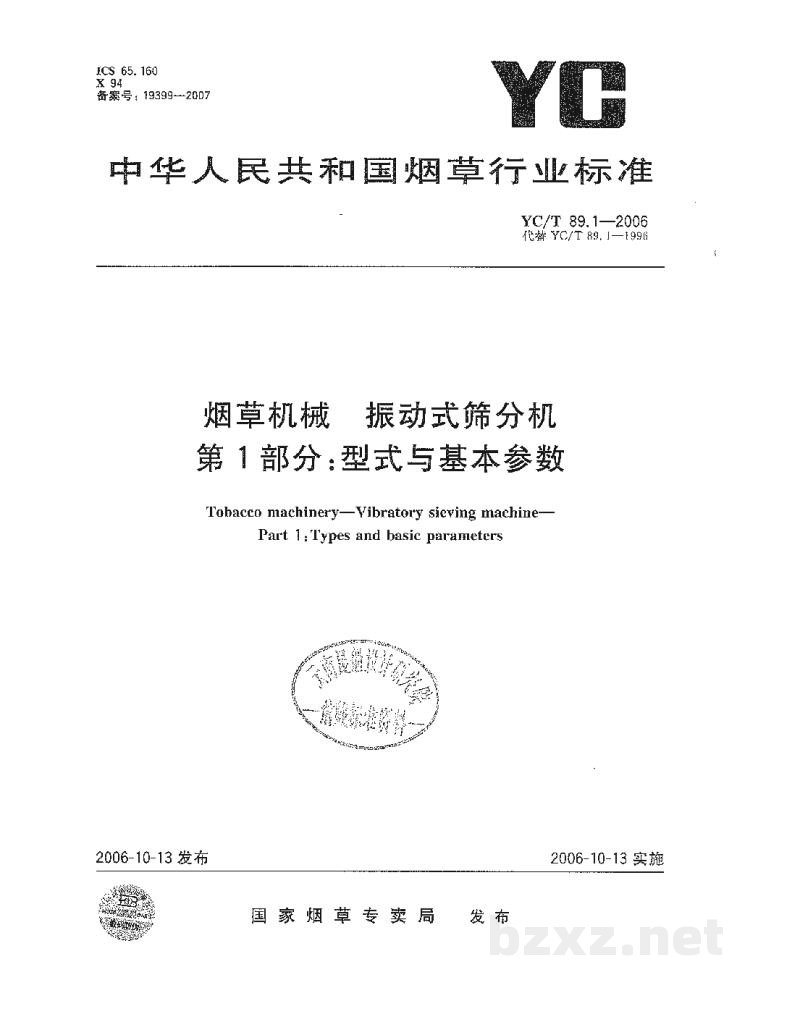

【烟草标准】 烟草机械　振动式筛分机　第1部分：型式与基本参数

ICS 65.160
X 94
备案号：13399—2007

中华人民共和国烟草行业标准

YC/T 89.1—2006
代替 YC/T 89.1—1996

烟草机械 振动式筛分机
第 1 部分：型式与基本参数

Tobacco machinery—Vibratory sieving machine—
Part 1: Types and basic parameters

国家烟草专卖局 发布

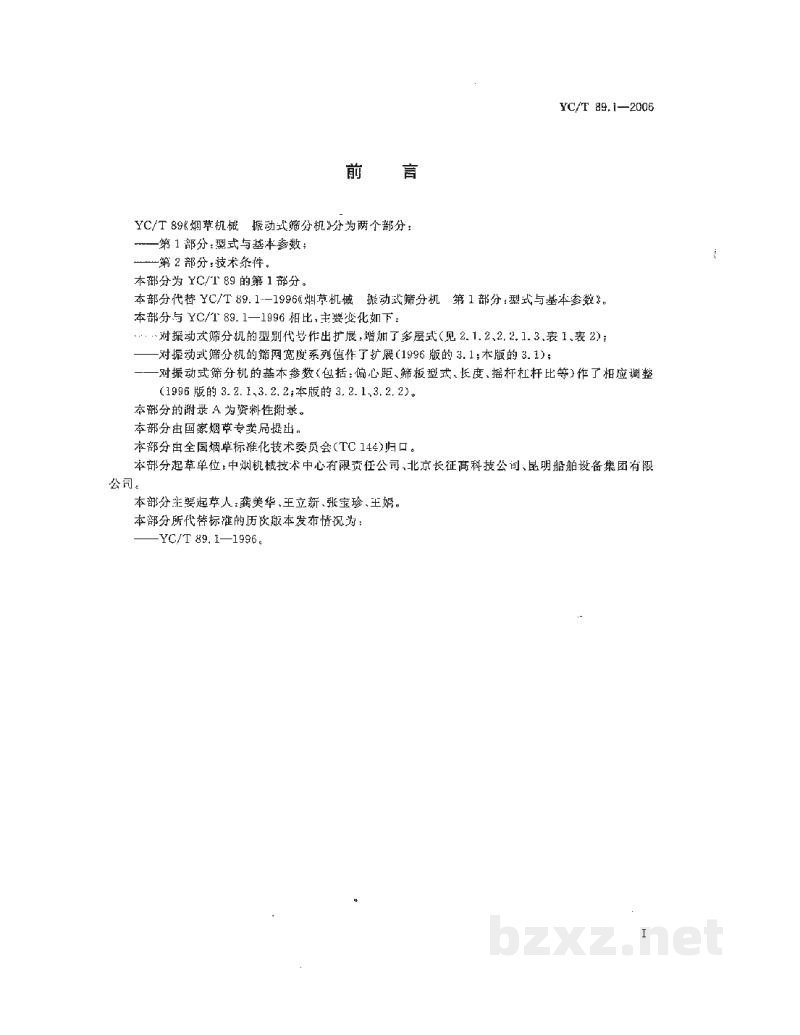

前 言

YC/T 89《烟草机械 振动式筛分机》分为两个部分：

• 第1部分：型式与基本参数；
• 第2部分：技术条件。

本部分为 YC/T 89 的第1部分。

本部分代替 YC/T 89.1—1994烟草机械 振动式筛分机 第1部分：型式与基本参数。

本部分与 YC/T 89.1—1994 相比，主要变化如下：

• 对振动式筛分机的型号代号作出扩展，增加了多层式（见2.1.2、2.2、2.1.3、表1、表2）；
• 对振动式筛分机的筛网宽度系列值作了扩展（1994版的3.1；本版的3.1.1）；
• 对振动式筛分机基本参数（包括：偏心距、筛板型式、长度、摇杆杠杆比等）作了相应调整（1994版的3.2.1、3.2.2；本版的3.2.1、3.2.2）。

本部分的附录A为资料性附录。

本部分由国家烟草专卖局提出。

本部分由全国烟草标准化技术委员会（TC 146）归口。

本部分起草单位：中烟机械技术中心有限责任公司、北京长征高科技公司、昆明船舶设备集团有限公司。

本部分主要起草人：龚美华、王立新、张宝珍、王娟。

本部分所代替标准的历次版本发布情况为：

• YC/T 89.1—1994。

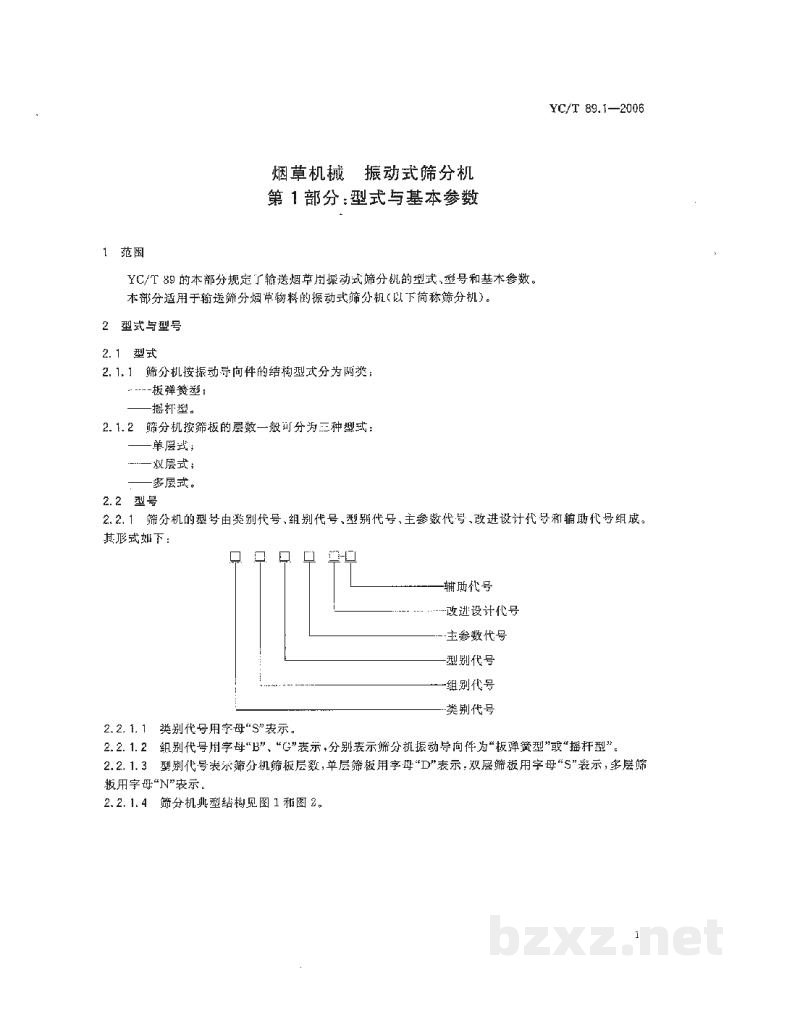

烟草机械 振动式筛分机
第1部分：型式与基本参数

1 范围

YC/T 89的本部分规定了输送烟用振动式筛分机的型式、型号和基本参数。

本部分适用于输送细分粒物料的振动式筛分机（以下简称筛分机）。

2 型式与型号

2.1 型式

2.1.1

• 板弹簧型；
• 摇杆型。

2.1.2

• 单层式；
• 双层式；
• 多层式。

2.2 型号

2.2.1

2.2.1.1

2.2.1.2

2.2.1.3

2.2.1.4
