UDC 535.52:666.76
Q 40

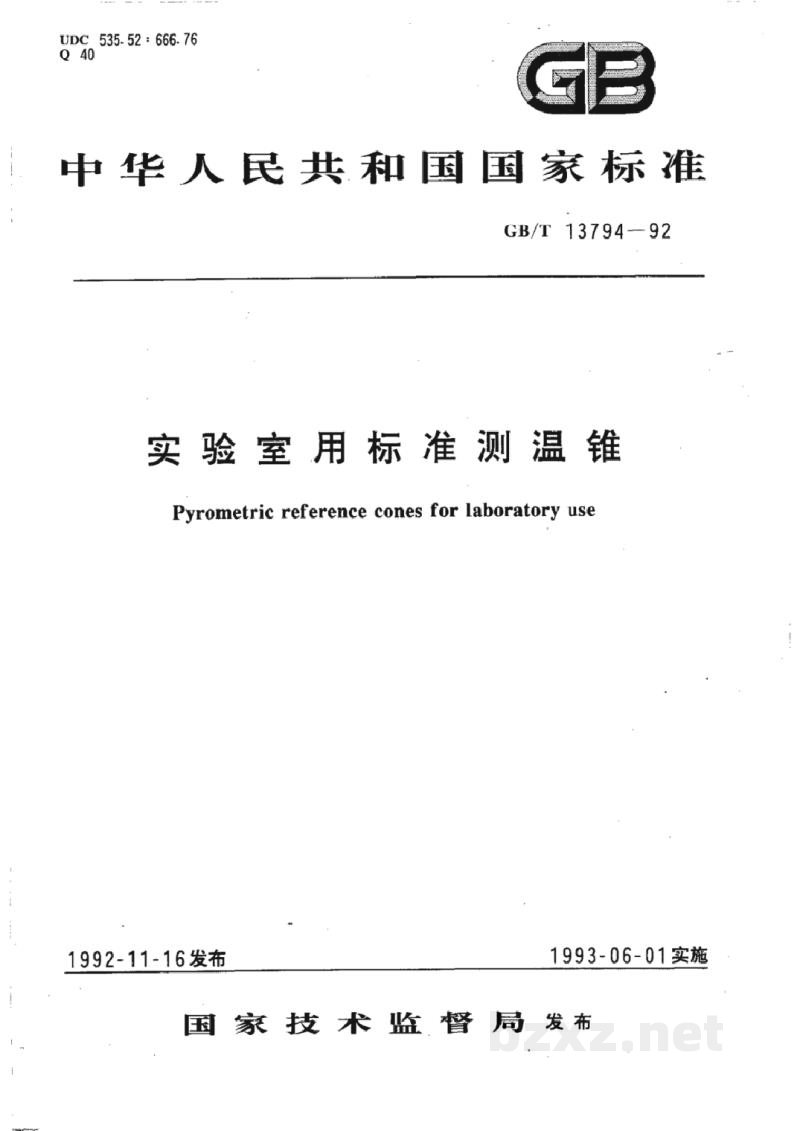

中华人民共和国国家标准

GB/T 13794-92

实验室用标准测温锥

Pyrometric reference cones for laboratory use

1992-11-16发布 1993-06-01实施

国家技术监督局 发布

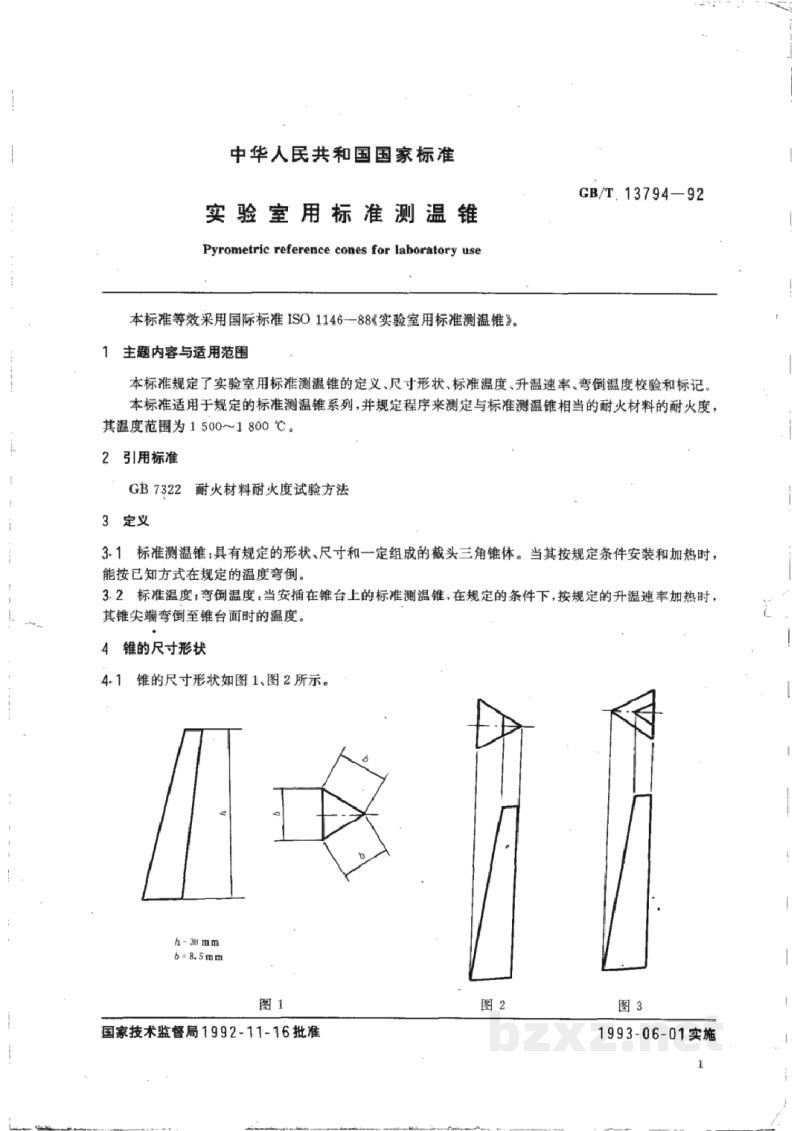

中华人民共和国国家标准

GB/T 13794—92

实验室用标准测温锥

Pyrometric reference cones for laboratory use

本标准等效采用国际标准 ISO 1146—88《实验室用标准测温锥》。

1 主题内容与适用范围

本标准规定了实验室用标准测温锥的定义、尺寸形状、标准温度、升温速率、弯倒温度校验和标记。本标准适用于规定的标准测温锥系列，并规定程序来测定与标准测温锥相当的耐火材料的耐火度，其温度范围为 1500～1800 ℃。

2 引用标准

GB 7322    耐火材料耐火度试验方法

3 定义

3.1 标准测温锥：具有规定的形状、尺寸和一定组成的截头三角棱体。当其按规定条件安装和加热时，能按已知方式在规定的温度弯倒。

3.2 标准温度：弯倒温度；当安插在锥台上的标准测温锥，在规定的条件下，按规定升温速率加热时，其锥尖端弯倒至锥台面时的温度。

4 锥的尺寸形状

4.1 锥的尺寸形状如图 1、图 2 所示。

图 1    图 2    图 3

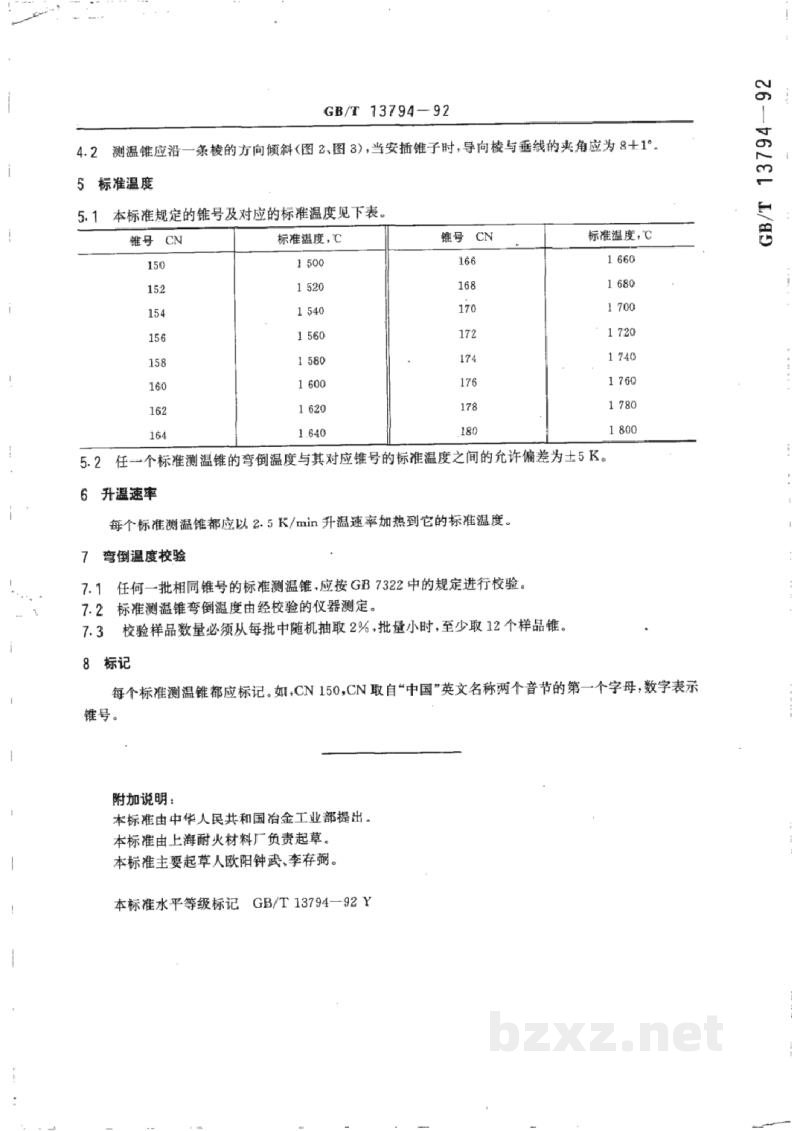

4.2 测温锥应沿一条棱的方向倾斜（图2、图3），当安插锥子时，导向棱与垂线的夹角应为8±1°。

5 标准温度

5.1 本标准规定的锥号及对应的标准温度见下表。

5.2 任一个标准测温锥的弯倒温度与其对应锥号的标准温度之间的允许偏差为±5 K。

6 升温速率

每个标准测温锥都应以 2.5 K/min 升温速率加热到它的标准温度。

7 弯倒温度校验

1. 7.1 任何一批相同锥号的标准测温锥，应按 GB 7322 中的规定进行校验。
2. 7.2 标准测温锥弯倒温度由经校验的仪器测定。
3. 7.3 校验样品数量必须从每批中随机抽取 2%，批量小时，至少取 12 个样品锥。

8 标记

每个标准测温锥都应标记。如：CN 150。CN 取自“中国”英文名称两个音节的第一个字母，数字表示锥号。

附加说明：

本标准由中华人民共和国冶金工业部提出。

本标准由上海耐火材料厂负责起草。

本标准主要起草人欧阳钟武、李存弼。

本标准水平等级标记 GB/T 13794—92 Y
