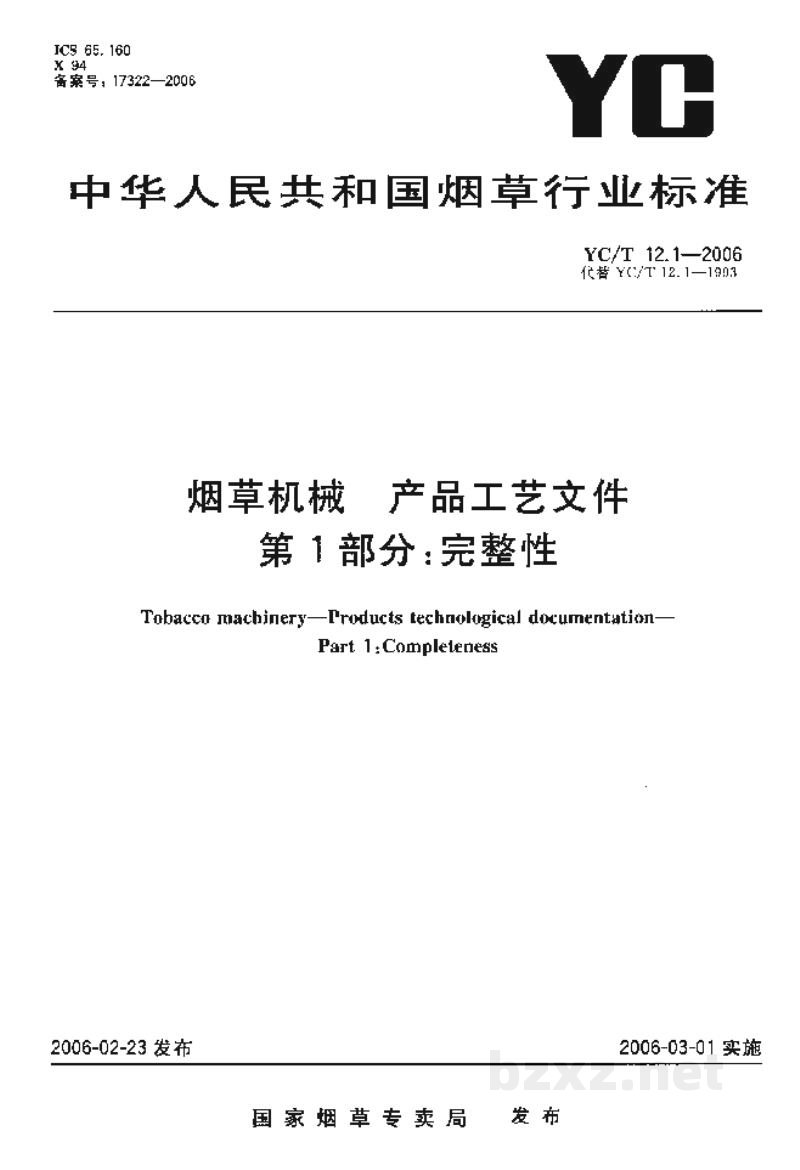

【烟草标准】 烟草机械　产品工艺文件　第1部分：完整性

中华人民共和国烟草行业标准

YC/T 12.1—2006
代替 YC/T 12.1—1993

烟草机械 产品工艺文件
第 1 部分：完整性

Tobacco machinery—Products technological documentation—
Part 1: Completeness

2006-02-23 发布        2006-03-01 实施

国家烟草专卖局 发布

前 言

YC/T 138《烟草机械 产品工艺文件》分为以下部分：

• 第 1 部分：完整性；
• 第 2 部分：工艺方案设计；
• 第 3 部分：产品结构工艺性审查；
• 第 4 部分：工艺流程设计；
• 第 5 部分：工艺规程格式；
• 第 6 部分：管理用工艺文件格式；
• 第 7 部分：编号方法；
• 第 8 部分：工艺定额编制；
• 第 9 部分：更改办法。

本部分为 YC/T 138 的第 1 部分。本部分代替 YC/T 12.1—1993《烟草机械产品工艺文件完整性》。本部分与 YC/T 12.1 1993 相比主要变化如下：

• 变更了所引用的文件（1993 年版的第 2 章；本版的第 2 章）；
• 将“一般要求”改为“完整性”（1993 年版的第 3 章；本版的第 4 章），并删除了与“完整性”无关的内容（1993 年版的 3.1、5、7）。
• 增加了“术语和定义”（本版的第 3 章）；
• 增加了“MRPⅡ工艺路线卡”、“砂型铸造工艺过程卡片”和“数控加工工序刀具图”（本版表 1 的序号 5、6 和 20），取消了“数控加工程序卡片”（1993 年版表 1 的序号 16）；
• 将产品质量控制点明细表与零件质量控制点明细表合并为质量控制点明细表（1993 年版表 1 的序号 35 和 36；本版表 1 的序号 37）；
• 将外协件明细表改为工序外协件明细表、整体外协件明细表（1993 年版表 1 的序号 37；本版表 1 的序号 38 和 39）；
• 对产品各生产阶段要求具备的工艺文件种类及需要程度（应具备或视实际情况确定）作了适当的变动（1993 年版的表 1；本版的表 2）。

本部分由国家烟草专卖局提出。

本部分由全国烟草标准化技术委员会（TC144）归口。

本部分起草单位：常德烟草机械有限责任公司、中烟机械技术中心有限责任公司。

本部分主要起草人：尉毅云、彭文莉、黄美华。

本部分所代替标准的历次版本发布情况为：

• YC/T 12.1 1993。

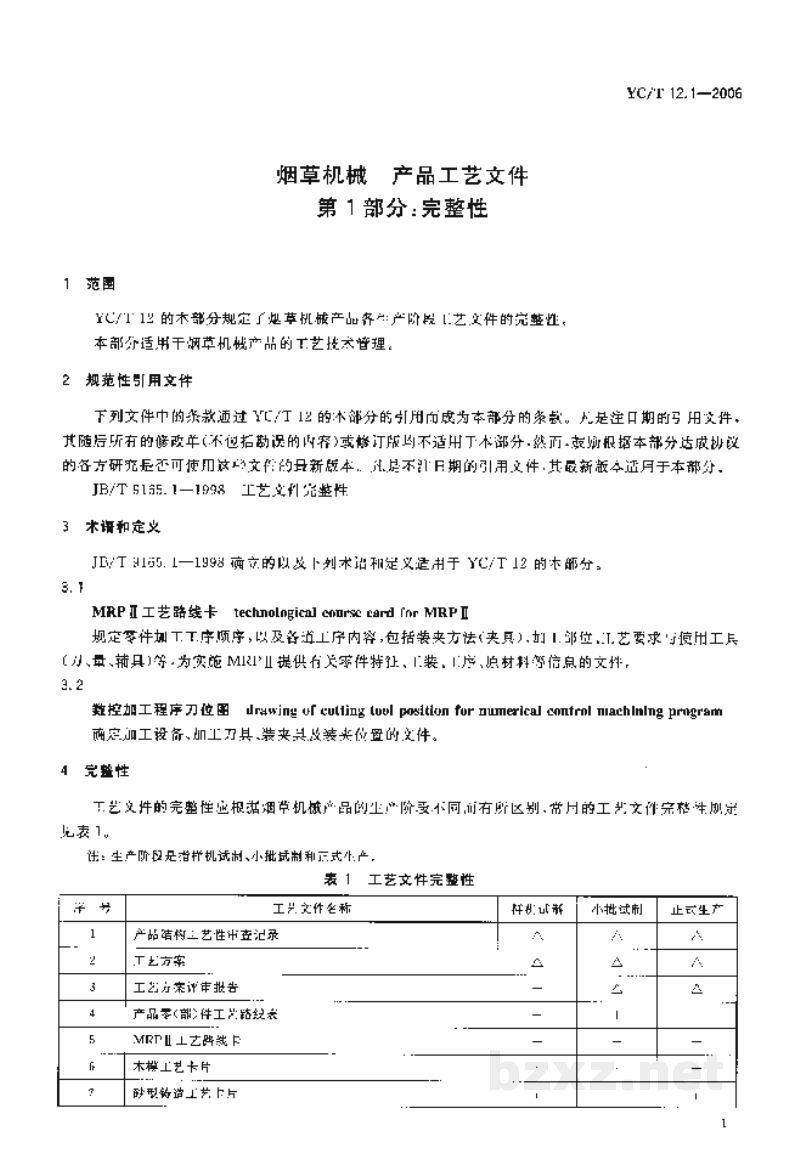

烟草机械 产品工艺文件
第1部分：完整性

1 范围

YC/T 12的木部分规定了是草机械产品各户产阶段I艺文件的完整牲。

本部分适用干烟罩机械产品的.工艺技术管理，

2 规范性引用文件

下列文件中由条款通过 YC/T 12 的木部分的引用而成为丰部分的条款。凡是注日期的引 用文件，其随后所有的修改年(不包括勘误的内容)或修订版均不适用于本部分,然而.鼓励根据本部分达成协议 的各方研究是否可使用这些文件的最新版本。凡是不计日期的引用文件,其最新版本适用于本部分。

JB/T 5135.1—1998 工艺文什完整性

3 术语和定义

JB/T 5165.1—1998 确立的以及下列术语和定义适用于 YC/T 12 的木部分。

3.1

MRPⅡ工艺路线卡  technologi cal course card for MRPⅡ

规定零件加T工序顺序,以及各边工序内容,包括装夹方法(夹具),如I.部位,.L艺要求与惯用工具 (刀、量、辅具)等.为实旋MRPⅡ提供有关零件特征、工裝、1序.原材料等信息的文件，

3.2

数控加工程序刀具图  drawing of cutting tool position for numerical control machining program

确定加工设备、加工刀其、装夹具及装夹位置的文件。

4 完整性

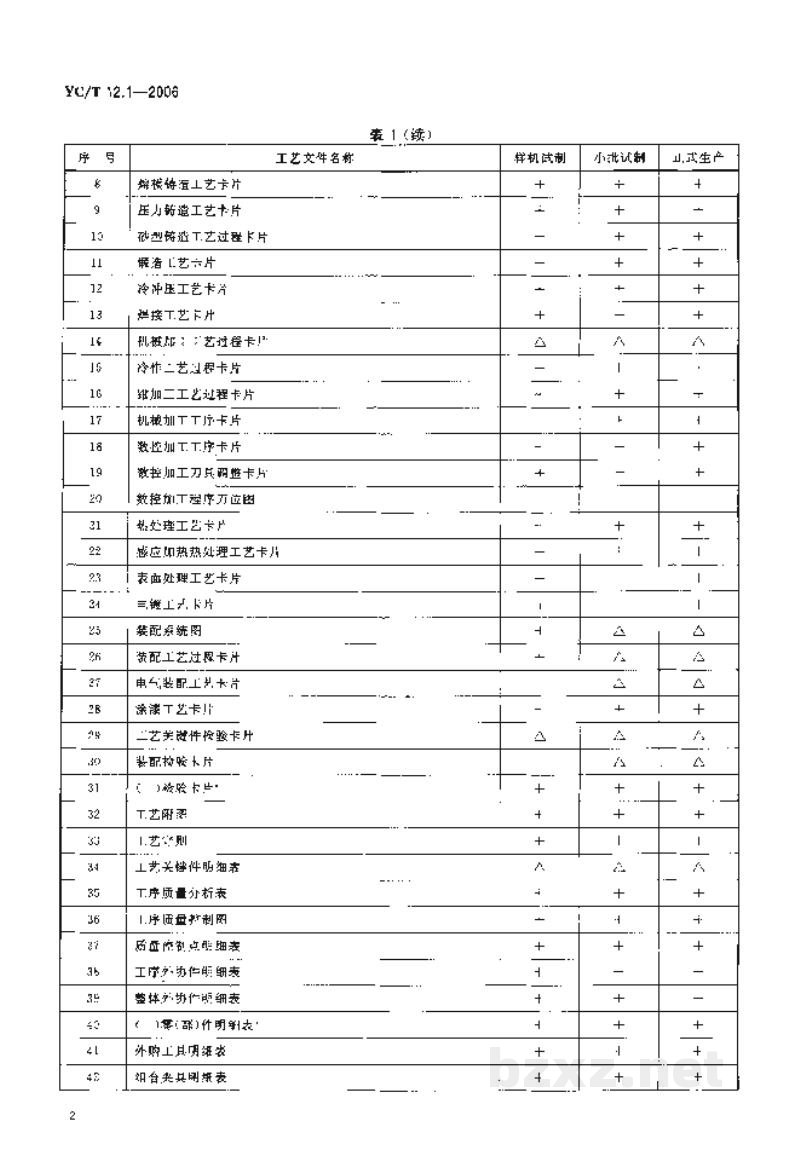

工艺文件的完整性应根据烟草机械产品的生产阶段不同而有所区别.常用的工艺文件完整性规定见表1。

注：生产阶段是指样机试制、小批试制和正式生产，
