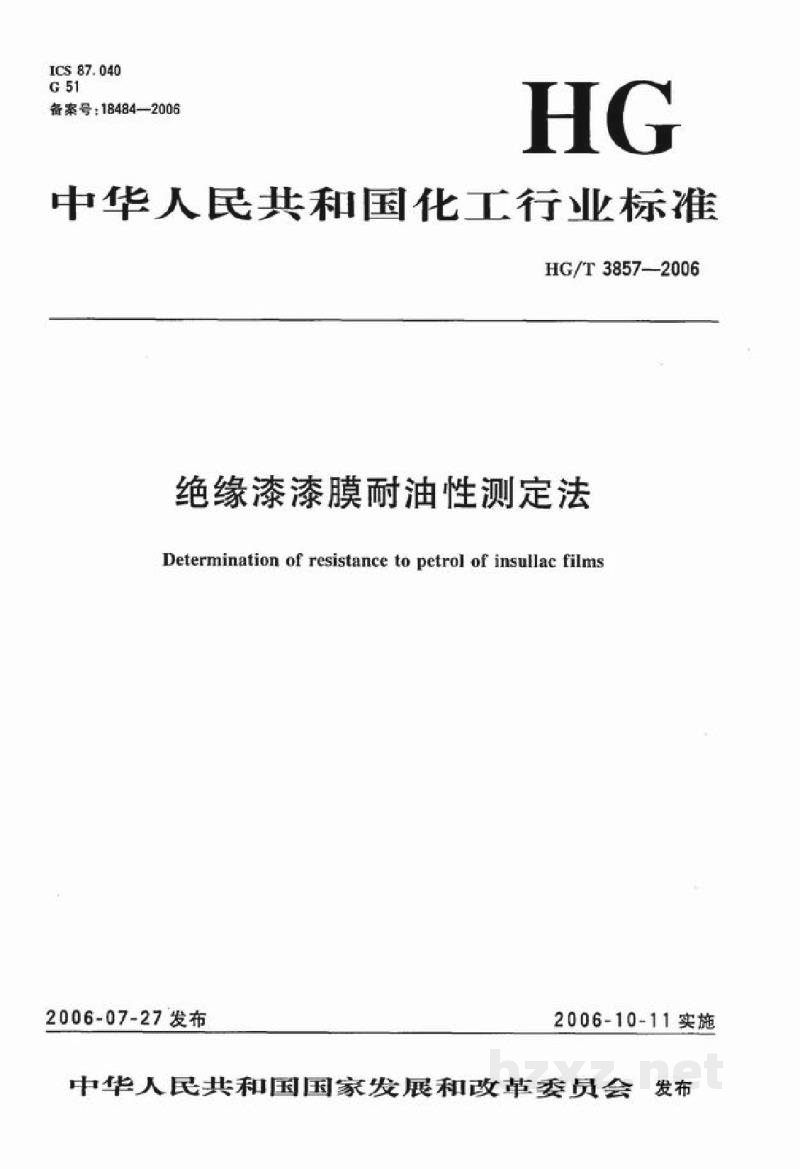

【化工标准】 绝缘漆漆膜耐油性测定法

ICS 87.040
G 51

HG

中华人民共和国化工行业标准

备案号：18484—2006

HG/T 3857—2006

绝缘漆漆膜耐油性测定法

Determination of resistance to petrol of insul lac films

2006-07-27发布 2006-10-11实施

中华人民共和国国家发展和改革委员会  发布

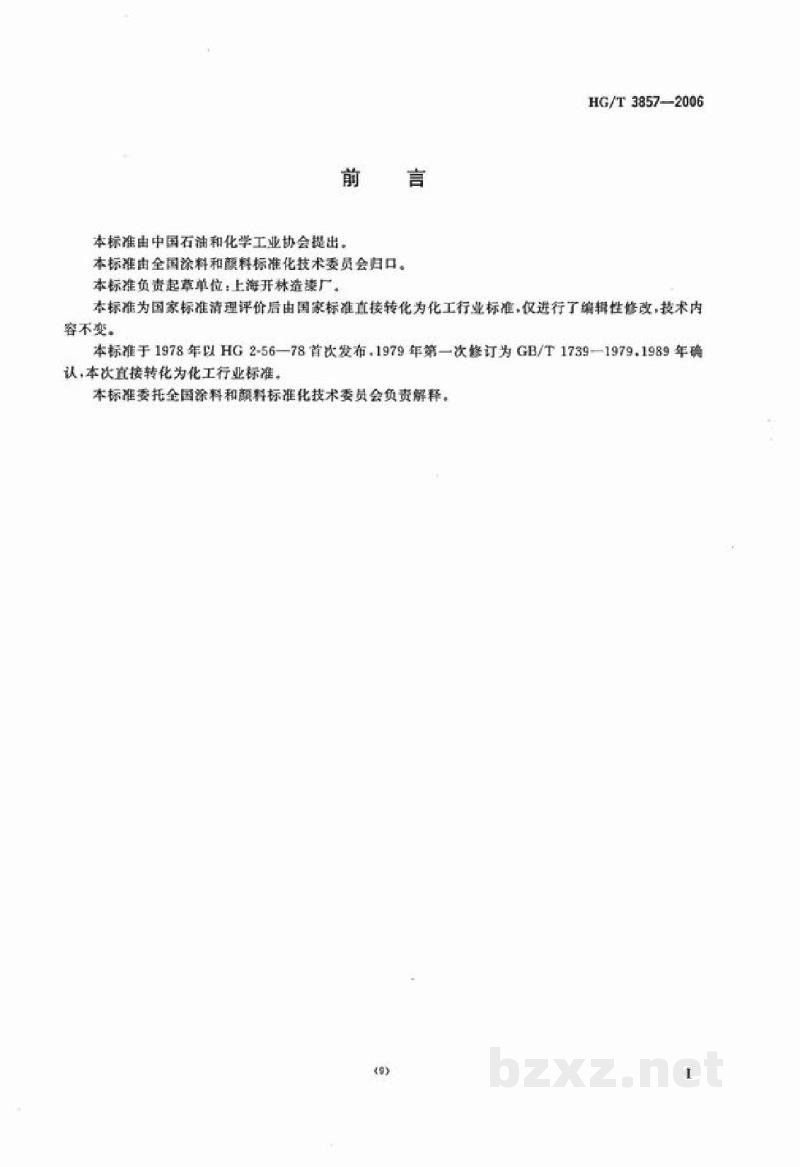

前言

本标准由中国石油和化学工业协会提出。

本标准由全国涂料和颜料标准化技术委员会归口。

本标准负责起草单位：上海开林造漆厂。

本标准为国家标准清理评价后，由国家标直接转化为化工行业标准。仅进行了编辑性修改，技术内容不变。

本标准于1978年以HG 2-56—78首次发布，1979年第一次修订为GB/T 1739—1979，1989年确认，本次直接转化为化工行业标准。

本委标准委托全国涂料和颜料标准化技术委员会负责解释。

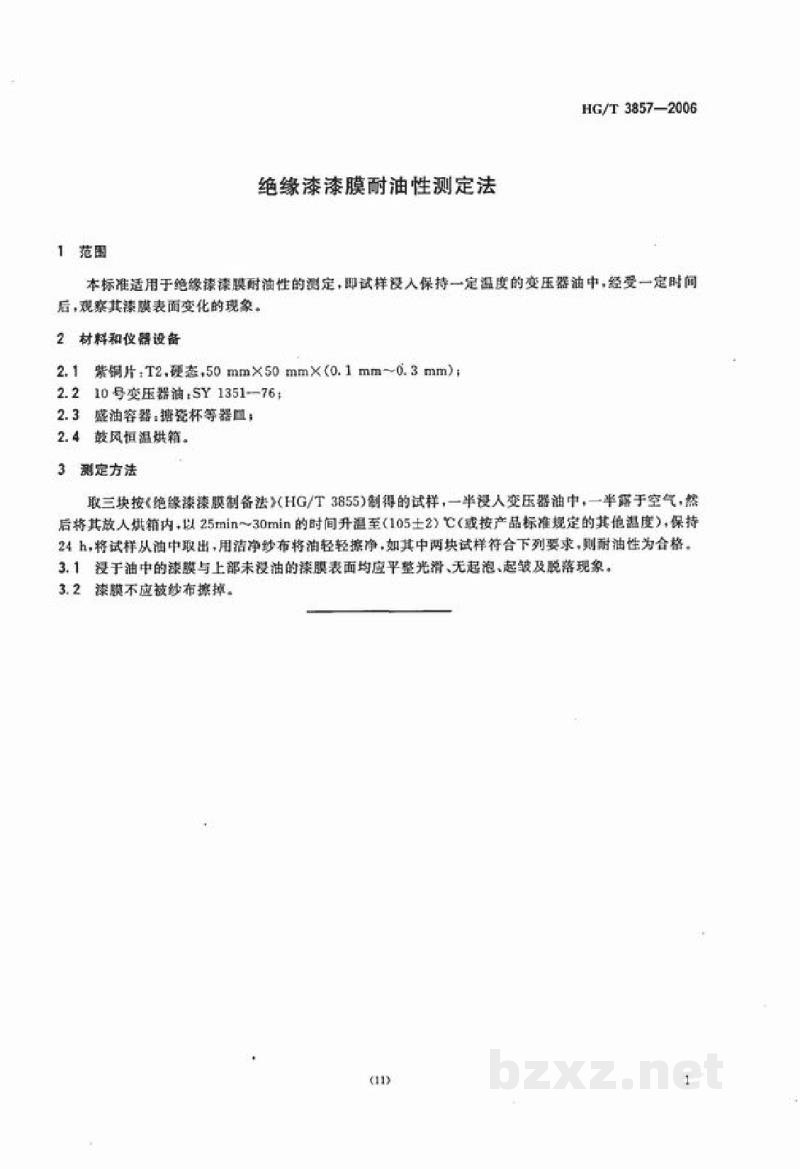

绝缘漆漆膜耐油性测定法

1 范围

本标准适用于绝缘漆漆膜耐油性的测定，即试样浸入保持一定温度的变压器油中，经受一定时间后，观察其漆膜表面变化的现象。

2 材料和仪器设备

1. 2.1  紫铜片：T2，硬态，50 mm×50 mm×(0.1 mm～0.3 mm)；
2. 2.2  10号变压器油：SY 1351—76；
3. 2.3  盛油容器、搪瓷杯等器皿；
4. 2.4  鼓风恒温烘箱。

3 测定方法

取三块按《绝缘漆漆膜制备法》(HG/T 3855)制得的试样，一半浸入变压器油中，一半露于空气，然后将其放入烘箱内，以25 min～30 min的时间升温至(105±2)℃（或按产品标准规定的其他温度），保持24 h，将试样从油中取出，用洁净纱布将油轻轻擦净。如其中两块试样符合下列要求，则耐油性为合格。

1. 3.1  浸入油中的漆膜与上部未浸油的漆膜表面均应平整光滑、无起泡、起皱及脱落现象。
2. 3.2  漆膜不应被纱布擦掉。
