【烟草标准】 烟草机械 带式输送机 第1部分:型式与基本参数

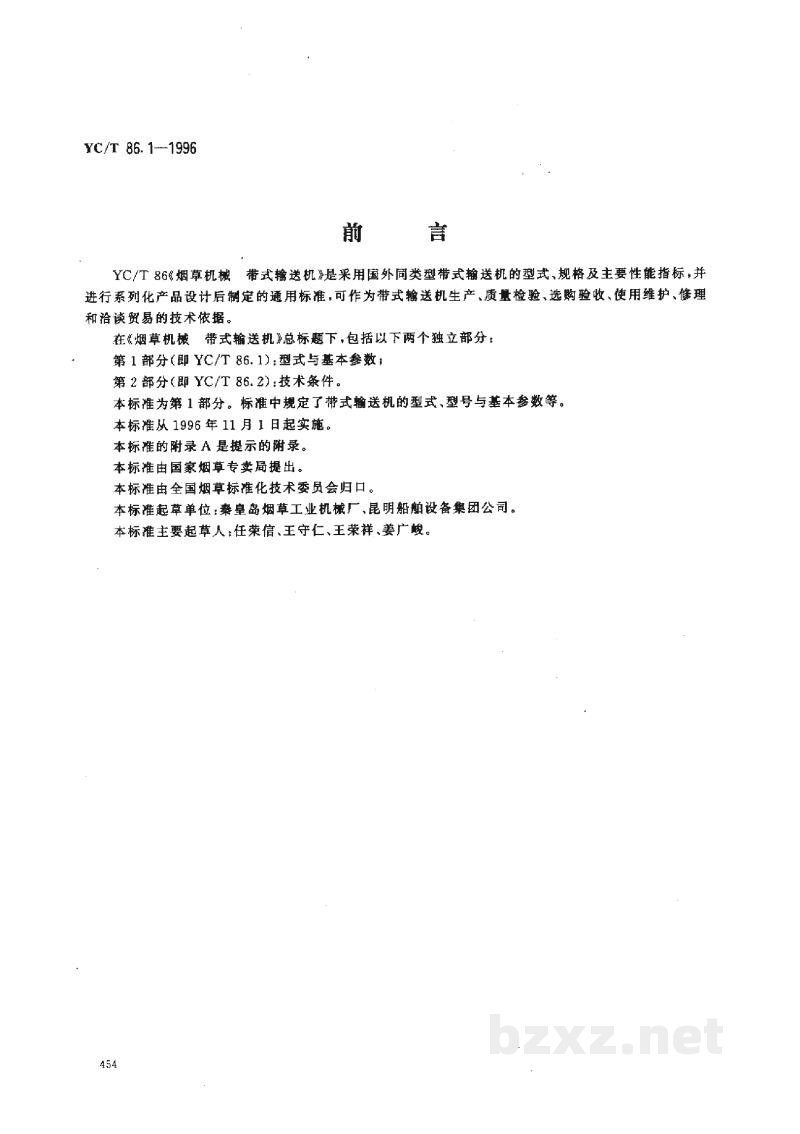

前 言

YC/T 86《烟草机械 带式输送机》是采用国外同类型带式输送机的型式、规格及主要性能指标，并进行系列化产品设计后制定的通用标准，可作为带式输送机生产、质量检验、选购验收、使用维护、修理和洽谈贸易的技术依据。

在《烟草机械 带式输送机》总标题下，包括以下两个独立部分：

• 第1部分（即 YC/T 86.1）：型式与基本参数；
• 第2部分（即 YC/T 86.2）：技术条件。

本标准是第1部分。标准中规定了带式输送机的型式、型号与基本参数等。

本标准从1995年11月1日起实施。

本标准的附录A 是提示的附录。

本标准由国家烟草专卖局提出。

本标准由全国烟草标准化技术委员会归口。

本标准起草单位：秦皇岛烟草工业机械厂、昆明船舶设备集团公司。

本标准主要起草人：任荣信、王守仁、王荣祥、姜广峻。

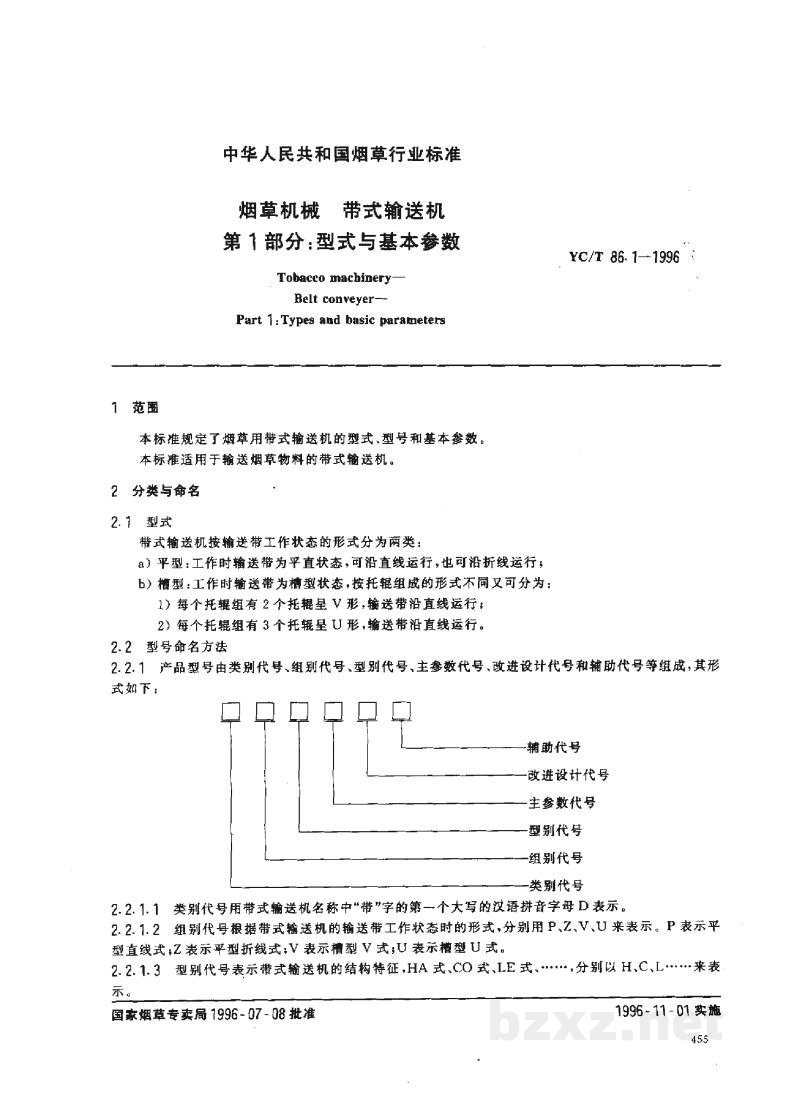

中华人民共和国烟草行业标准

YC/T 86.1—1996

烟草机械  带式输送机
第 1 部分：型式与基本参数

Tobacco machinery—
Belt conveyor—
Part 1: Types and basic parameters

1 范围

本标准规定了烟草用带式输送机的型式、型号和基本参数。

本标准适用于输送烟草物料的带式输送机。

2 分类与命名

2.1 型式

带式输送机按输送带工作状态的形式分为两类：

1. 平型: 工作时输送带为平直状态，可沿直线运行，也可沿折线运行；
2. 槽型: 工作时输送带为槽型状态，按托辊组成的形式不同又可分为：
   1. 每个托辊组有2个托辊呈 V形，输送带沿直线运行；
   2. 每个托辊组有3个托辊呈 U形，输送带沿直线运行。

2.2 型号命名方法

2.2.1 产品型号由类别代号、组别代号、型别代号、主参数代号、改进设计代号和辅助代号等组成，其形式如下：

1. 2.2.1.1 类别代号用带式输送机名称中“带”字的第一个大写的汉语拼音字母 D表示。
2. 2.2.1.2 组别代号根据带式输送机的输送带工作状态时的形式，分别用 P、Z、V、U来表示。P表示平型直线式；Z表示平型折线式；V表示槽型 V式；U表示槽型 U式。
3. 2.2.1.3 型别代号表示带式输送机的结构特征，HA式、CO式、LE式、……，分别以 H、C、L……来表示。

国家烟草专卖局 1996-07-08批准 1996-11-01实施

455

2.2.1.4 主参数代号用输送带带宽值毫米的百分之一值的阿拉伯数字表示。

2.2.1.5 改进设计代号用大写的汉语拼音字母 A, B, C……顺序表示。

2.2.2 同一型号、不同规格（或功能）的产品，根据需要可用辅助代号进行标注，以示区别。辅助代号的
内容和标注方法，由制造企业自定。

2.2.3 型号命名示例如下：

a) DPH型、带宽为600 mm带式输送机，型号和名称为：DPH6型 带式输送机；

b) DVC型、带宽为1 000 mm、第一次改进设计的带式输送机，型号和名称为：
DVC10A型 带式输送机。

3 基本参数

3.1 主参数

带式输送机的主参数——输送带的宽度为：

400, 500, 600, 650*, 700, 750*, 800, 850*, 900, 1 000, 1 100, 1 200 mm。

注：右上角带*的规格属于暂保留规格。

3.2 带式输送机基本参数

带式输送机的基本参数见表1。

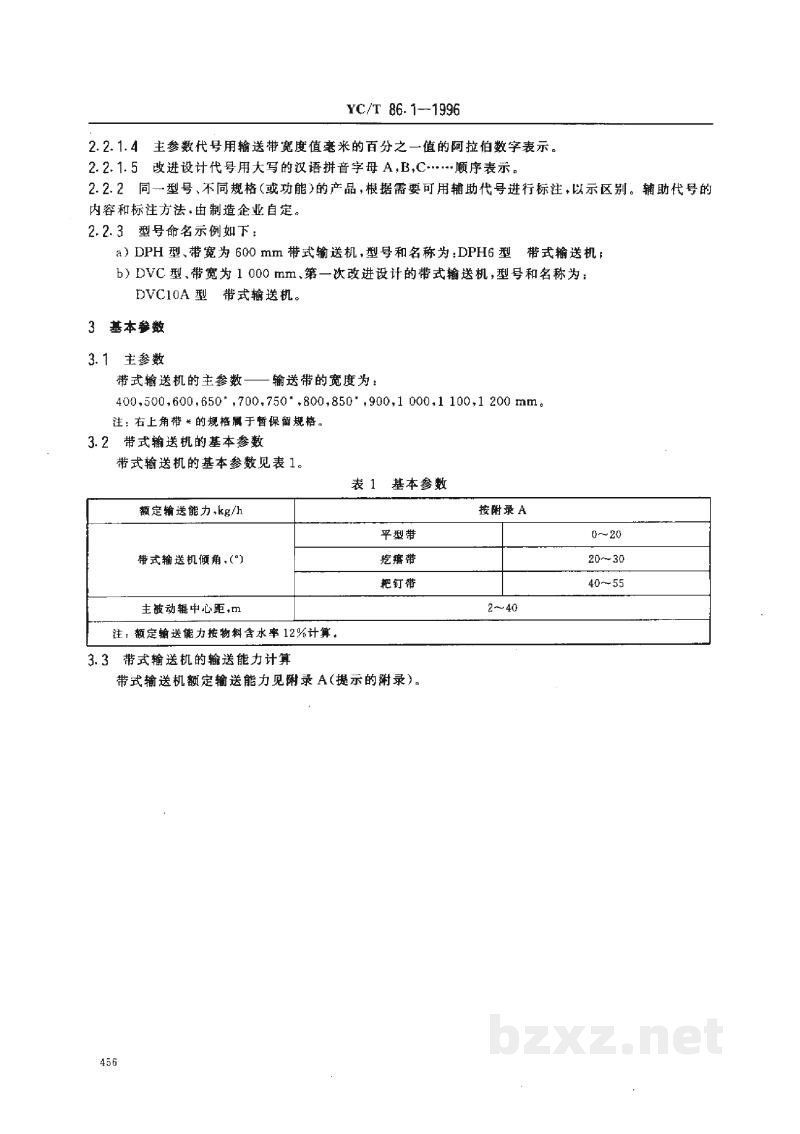

表 1 基本参数

3.3 带式输送机的输送能力计算

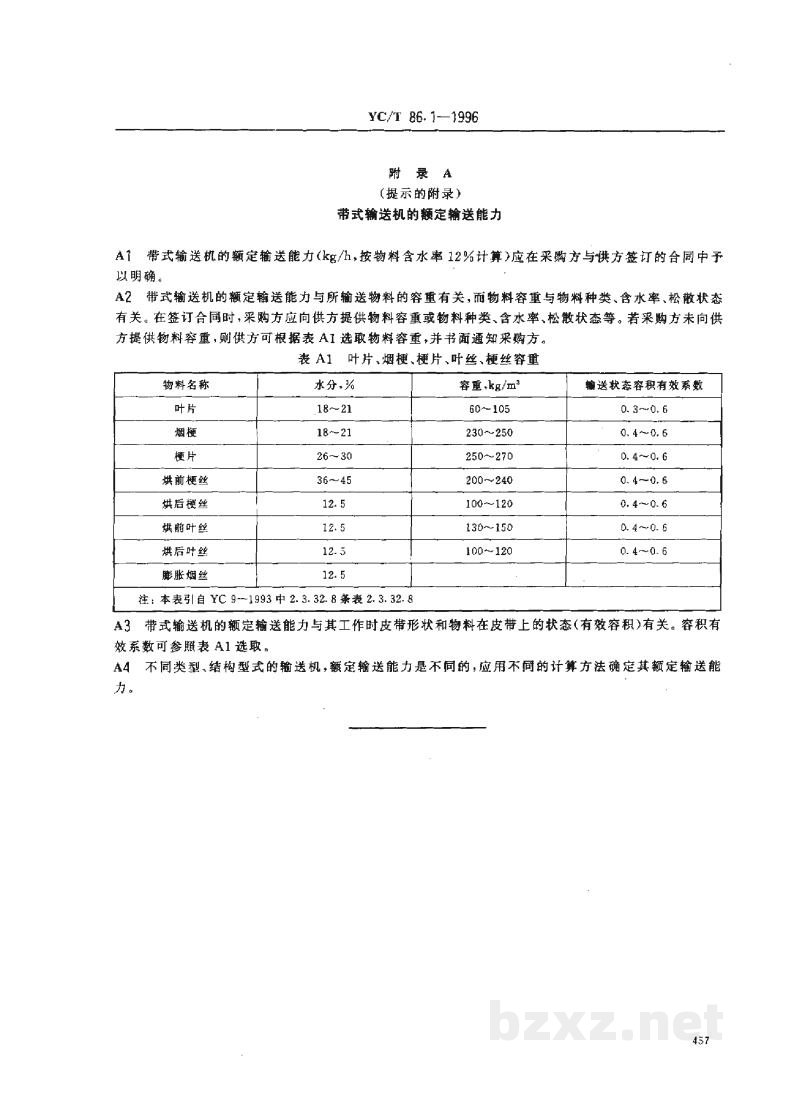

带式输送机额定输送能力见附录 A（提示的附录）。
