【烟草标准】 烟草机械 带式输送机 第2部分:技术条件

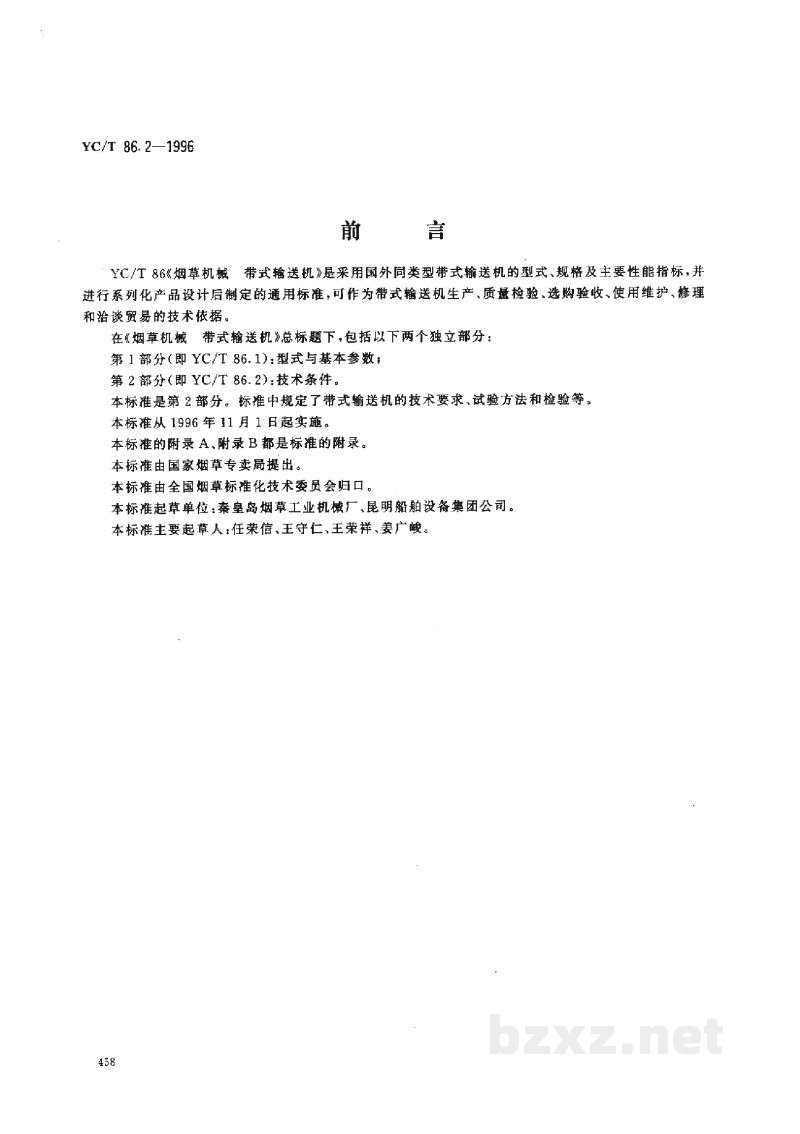

前 言

YC/T 86《烟草机械 带式输送机》是采用国外同类型带式输送机的型式、规格及主要性能指标，并进行系列化产品设计后制定的通用标准，可作为带式输送机生产、质量检验、选购验收、使用维护、修理和洽谈贸易的技术依据。

在《烟草机械 带式输送机》总标题下，包括以下两个独立部分：

第1部分（即YC/T 86.1）：型式与基本参数；

第2部分（即YC/T 86.2）：技术条件。

本标准是第2部分。标准中规定了带式输送机的技术要求、试验方法和检验等。

本标准从1996年11月1日起实施。

本标准的附录A、附录B都是标准的附录。

本标准由国家烟草专卖局提出。

本标准由全国烟草标准化技术委员会归口。

本标准起草单位：秦皇岛烟草工业机械厂、昆明船舶设备集团公司。

本标准主要起草人：任荣信、王守仁、王荣祥、莫广峻。

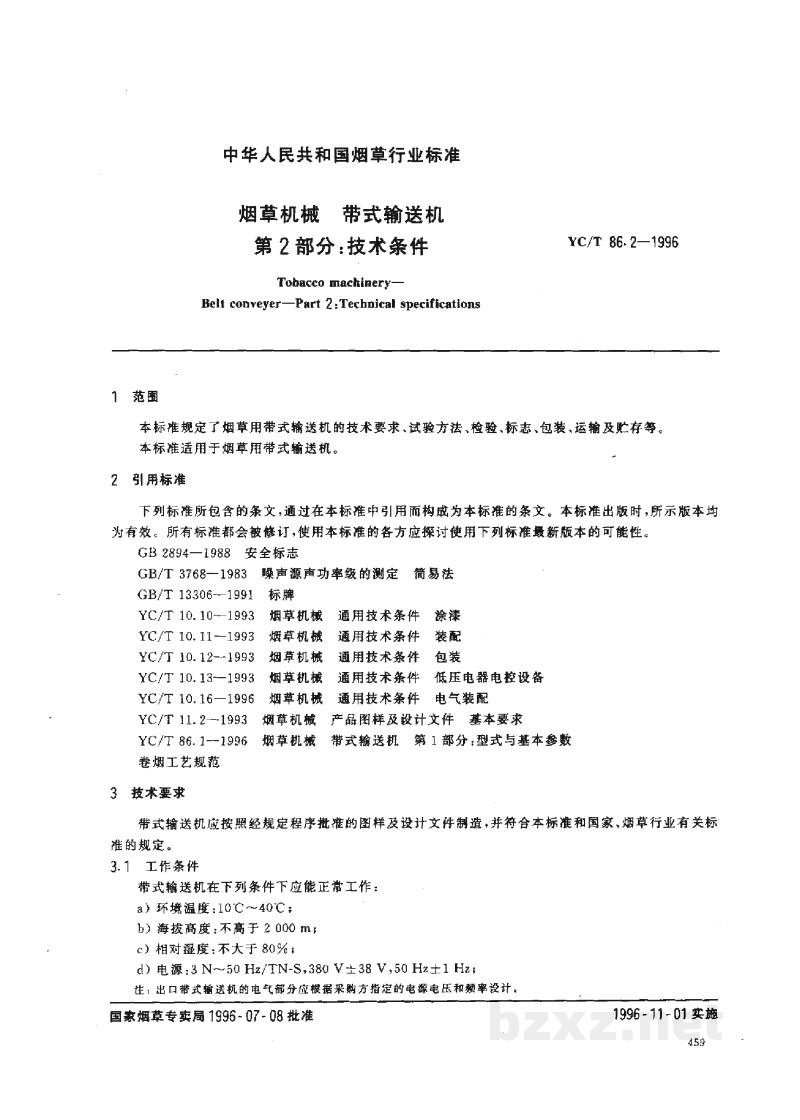

中华人民共和国烟草行业标准

烟草机械 带式输送机
第2部分：技术条件

YC/T 86.2—1996

Tobacco machinery—
Belt conveyor—Part 2: Technical specifications

1 范围

本标准规定了烟草用带式输送机的技术要求、试验方法、检验、标志、包装、运输及贮存等。

本标准适用于烟草用带式输送机。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

3 技术要求

带式输送机应按照经规定程序批准的图样及设计文件制造，并符合本标准和烟草行业有关标准的规定。

3.1 工作条件

带式输送机在下列条件下应能正常工作：

• a) 环境温度：10℃～40℃；
• b) 海拔高度：不高于2000m；
• c) 相对湿度：不大于80%；
• d) 电源：3N—50Hz/TN-S，380V±38V，50Hz±1Hz；

注：出口带式输送机的电气部分应根据采购方指定的电源电压和频率设计。

国家烟草专卖局 1996-07-08 批准1996-11-01 实施

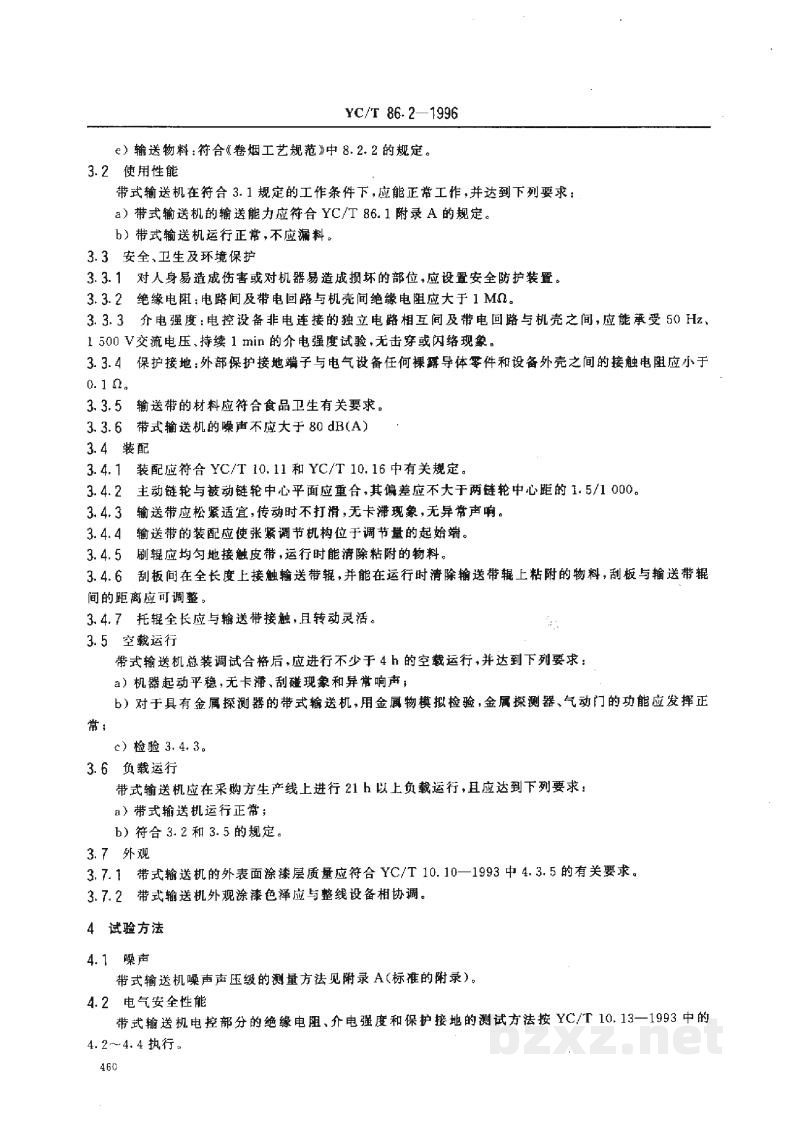

e) 输送物料：符合《卷烟工艺规范》中8.2.2的规定。

3.2 使用性能

带式输送机在符合3.1规定的工作条件下，应能正常工作，并达到下列要求：

• a) 带式输送机的输送能力应符合YC/T 86.1附录A的规定。
• b) 带式输送机运行正常，不应漏料。

3.3 安全、卫生及环境保护

3.3.1 对人易造成伤害或对机器易造成损坏的部位，应设置安全防护装置。

3.3.2 绝缘电阻：电路间及带电回路与机壳之间绝缘电阻应大于 $1\text{ M}\Omega$。

3.3.3 介电强度：电控设备非电连接的独立电路相互间及带电回路与机壳之间，应能承受50 Hz、1 500 V交流电压、持续1 min的介电强度试验，无击穿或闪络现象。

3.3.4 保护接地：外部保护接地端子与电气设备任何裸露导体零件和设备外壳之间的接触电阻应小于 $0.1\ \Omega$。

3.3.5 输送带的材料应符合食品卫生有关要求。

3.3.6 带式输送机的噪声不应大于80 dB(A)。

3.4 装配

3.4.1 装配应符合YC/T 10.11和YC/T 10.15中有关规定。

3.4.2 主动链轮与被动链轮中心平面应重合，其偏差不大于两链轮中心距的 $1.5/1\,000$。

3.4.3 输送带应松紧适宜，传动时不打滑，无卡滞现象，无异常声响。

3.4.4 输送带的装配应使张紧调节机构位于调节量的起始端。

3.4.5 刷辊应均匀地接触皮带，运行时应能清除粘附的物料。

3.4.6 刮板间在全长度上接触输送带裙边，并能在运行时清除输送带堰上粘附的物料。刮板与输送带裙边的距离应可调整。

3.4.7 托辊全长应与输送带接触，且转动灵活。

3.5 空载运行

带式输送机总装调试合格后，应进行不少于 $4\text{ h}$ 的空载运行，并达到下列要求：

• a) 机器起动平稳，无卡滞、刮碰现象和异常响声；
• b) 对于具有金属探测器的带式输送机，用金属物模拟检验，金属探测器、气动门的功能应发挥正常；
• c) 检验3.4.3。

3.6 负载运行

带式输送机应在采购方生产线上进行21 h以上负载运行，且应达到下列要求：

• a) 带式输送机运行正常；
• b) 符合3.2和3.5的规定。

3.7 外观

3.7.1 带式输送机的外表面涂层质量应符合YC/T 10.10—1993中4.3.5的有关要求。

3.7.2 带式输送机外观涂漆色泽应与整线设备相协调。

4 试验方法

4.1 噪声

带式输送机噪声声压级的测量方法见附录A（标准的附录）。

4.2 电气安全性能

带式输送机电控部分的绝缘电阻、介电强度和保护接地的测试方法按YC/T 10.13—1993中的 $4.2\sim4.4$ 执行。
