【烟草标准】 烟草机械 ZB21、ZB21A型软盒硬条包装机组

前言

本标准规定了ZB21、ZB21A型软盒硬条包装机组的技术要求、试验方法、检验、标志、包装、运输及贮存等。可作为ZB21、ZB21A型软盒硬条包装机组的生产、质量检验、选购验收、使用维护、修理和洽谈贸易的技术依据。

ZB21、ZB21A型软盒硬条包装机组由YB11型卸盘机、YB21型软盒包装机、YB51型盒外透明纸包装机、YB61型硬条包装机和YB91型条外透明纸包装机组成。ZB21型机机电控电路采用分立元件和部分集成电路；ZB21A型机组采用PC控制。与本标准相关的产品标准有：

本标准从1996年11月1日起实施，从1997年11月1日起所有生产的ZB21、ZB21A型软盒硬条包装机组，均应符合本标准的规定。

本标准的附录A、附录B、附录C都是标准的附录。

本标准由国家烟草专卖局提出。

本标准由全国烟草标准化技术委员会归口。

本标准起草单位：上海烟草工业机械厂、平水机械厂。

本标准主要起草人：徐志良、金国平、邢勇仁、程宪瀛、尹俊宏、钟玉宽。

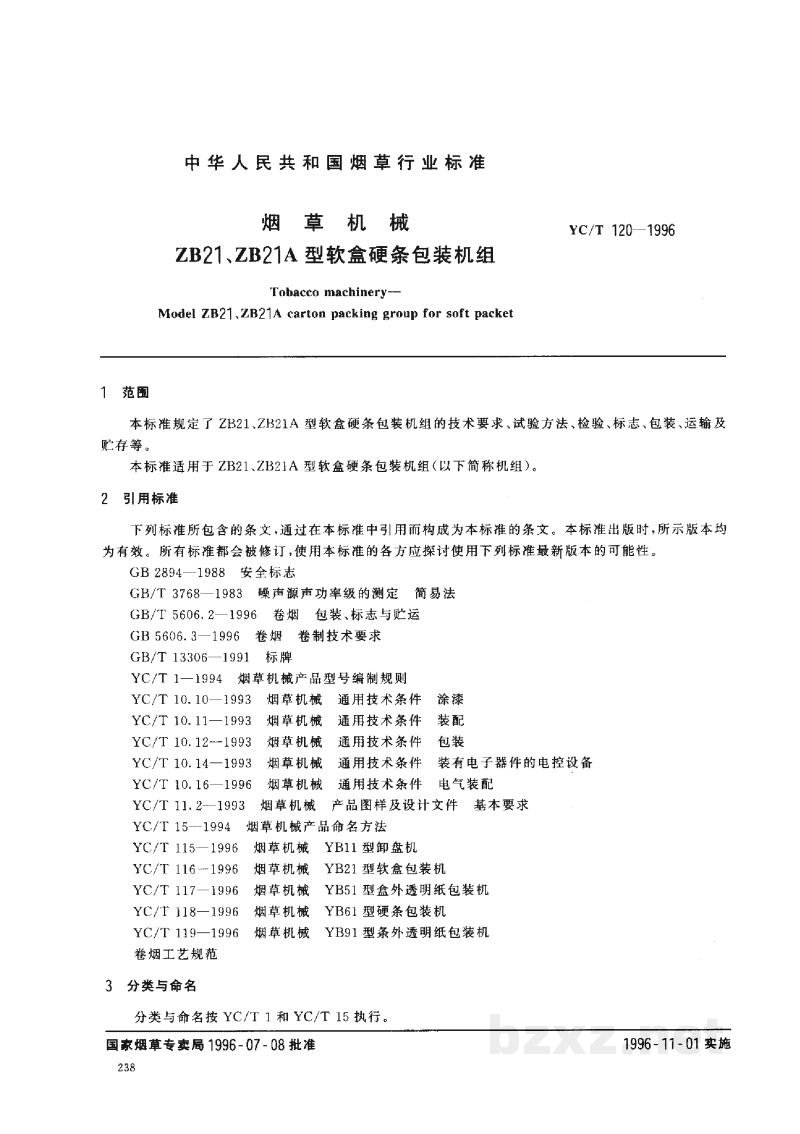

中华人民共和国烟草行业标准

烟 草 机 械

YC/T 120—1996

ZB21、ZB21A 型软盒硬条包装机组

Tobacco machinery—
Model ZB21, ZB21A carton packing group for soft packet

1 范围

本标准规定了ZB21、ZB21A型软盒硬条包装机组的技术要求、试验方法、检验、标志、包装、运输及贮存等。

本标准适用于ZB21、ZB21A型软盒硬条包装机组(以下简称机组)。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

• GB 2894—1988 安全标志
• GB/T 3768—1983 噪声源声功率级的测定 简易法
• GB/T 5606.2—1996 卷烟 包装、标志与贮运
• GB 5606.3—1996 卷烟 卷制技术要求
• GB/T 13306—1991 标牌
• YC/T 1—1994 烟草机械产品型号编制规则
• YC/T 10.10—1993 烟草机械 通用技术条件 涂漆
• YC/T 10.11—1993 烟草机械 通用技术条件 装配
• YC/T 10.12—1993 烟草机械 通用技术条件 包装
• YC/T 10.14—1993 烟草机械 通用技术条件 装有电子器件的电控设备
• YC/T 10.16—1996 烟草机械 通用技术条件 电气装配
• YC/T 11.2—1993 烟草机械 产品图样及设计文件 基本要求
• YC/T 15—1994 烟草机械产品命名方法
• YC/T 115—1996 烟草机械 YB11型卸盘机
• YC/T 116—1996 烟草机械 YB21型软盒包装机
• YC/T 117—1996 烟草机械 YB51型盒外透明纸包装机
• YC/T 118—1996 烟草机械 YB61型硬条包装机
• YC/T 119—1996 烟草机械 YB91型条外透明纸包装机
• 卷烟工艺规范

3 分类与命名

分类与命名按YC/T 1和YC/T 15执行。

YC/T 120—1996

3.1 型号

3.1.1 型号如下：

A — 改进设计代号（第一次改进设计）
   1 — 型号序号
   2 — 型别代号（软盒硬条）
   B — 组别代号（包装）
   Z — 类别代号（机组）

3.1.2 机组由 YB11 型卸盘机、YB21 型软盒包装机、YB51 型盒外透明纸包装机、YB61 型硬条包装机、YB91 型条外透明纸包装机按线式或角式排列联接组成。ZB21 型电控电路为分立元件和部分集成元件；ZB21A 型电控改为 PC 控制。

3.2 基本参数

机组的基本参数如下：

1. 额定生产能力：30 条/min；
2. 包装卷烟产品规格：
     包装烟支：长度 84 mm±0.5 mm 或 100 mm±0.5 mm，圆周 24.5 mm±0.3 mm，软盒（20 支/盒）；
     (85.5 mm±0.5 mm)×(53.4 mm±0.5 mm)×(22.4 mm±0.5 mm)
     （用于烟支长为 84 mm），
     (101.5 mm±0.5 mm)×(53.4 mm±0.5 mm)×(22.4 mm±0.5 mm)
     （用于烟支长为 100 mm）；
     硬条（10 盒/条）：
     (273 mm±0.5 mm)×(88 mm±0.5 mm)×(47.5 mm±0.5 mm)
     （用于烟支长为 84 mm），
     (273 mm±0.5 mm)×(103 mm±0.5 mm)×(47.5 mm±0.5 mm)
     （用于烟支长为 100 mm）；
3. 耗电功率：19.1 kW；
4. 外形尺寸（长×宽×高）：9250 mm×5780 mm×2350 mm；
5. 重量：7348 kg。

4 技术要求

机组应按照经规定程序批准的统一图样及设计文件制造，并符合本标准和烟草行业有关标准的规定。

4.1 工作条件

机组在下列工作条件下，应能正常工作：

1. 环境温度：20℃～30℃；
2. 相对湿度：55%～65%；
3. 海拔高度：不高于 2000 m；
4. 电源：3 N~50 Hz/TN-S, 380 V±38 V, 50 Hz±1 Hz；
   注：出口整机的电气部分应根据采购方指定的电源电压和频率设计。
5. 压缩空气：工作压力不小于 0.6 MPa，流量不小于 240 L/min，应经过干燥和过滤；
