【烟草标准】 烟草机械 YB22B型细长支软盒包装机

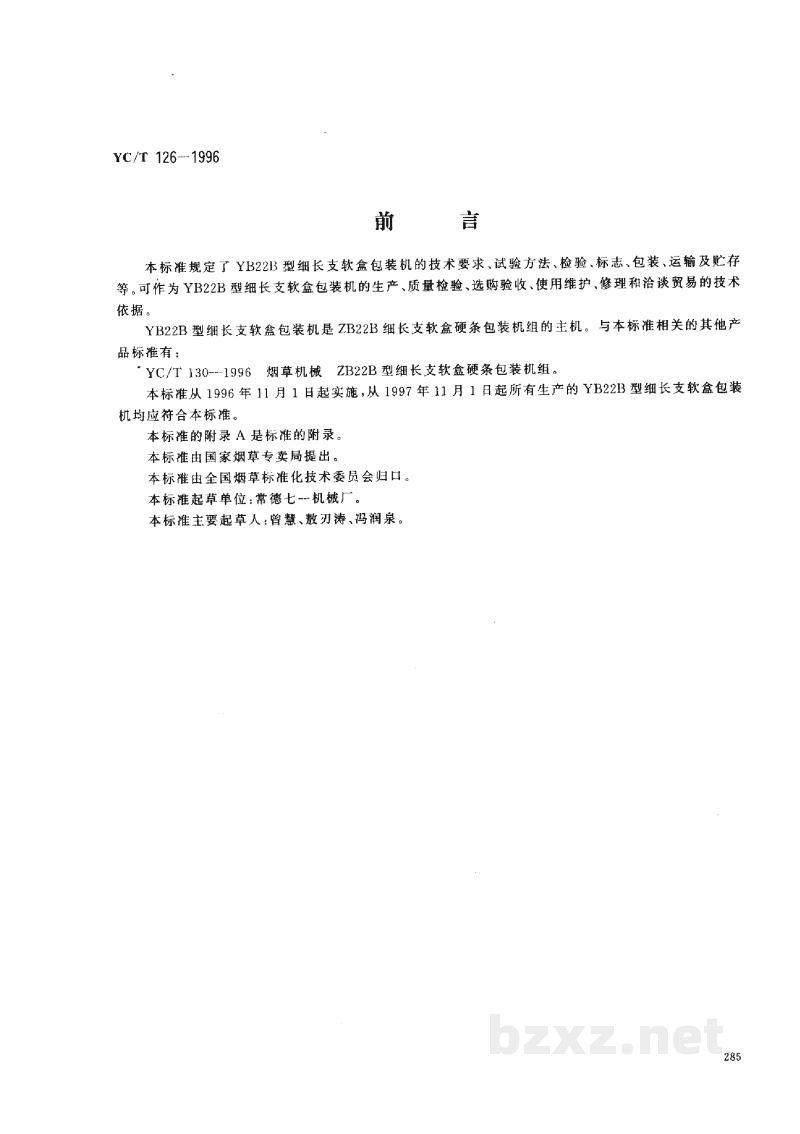

前言

本标准规定了YB22B型细长支软盒包装机的技术要求、试验方法、检验、标志、包装、运输及贮存等。可作为YB22B型细长支软盒包装机的生产、质量检验、选购验收、使用维护、修理和洽谈贸易的技术依据。

YB22B型细长支软盒包装机是ZB22B细长支软盒硬条包装机组的主机。与本标准相关的其他产品标准有：

• YC/T 130—1996 烟草机械 ZB22B型细长支软盒硬条包装机组。

本标准从1996年11月1日起实施，从1997年11月1日起所有生产的YB22B型细长支软盒包装机均应符合本标准。

本标准的附录A是标准的附录。

本标准由国家烟草专卖局提出。

本标准由全国烟草标准化技术委员会归口。

本标准起草单位：常德七一机械厂。

本标准主要起草人：曾慧、敖刃涛、冯润泉。

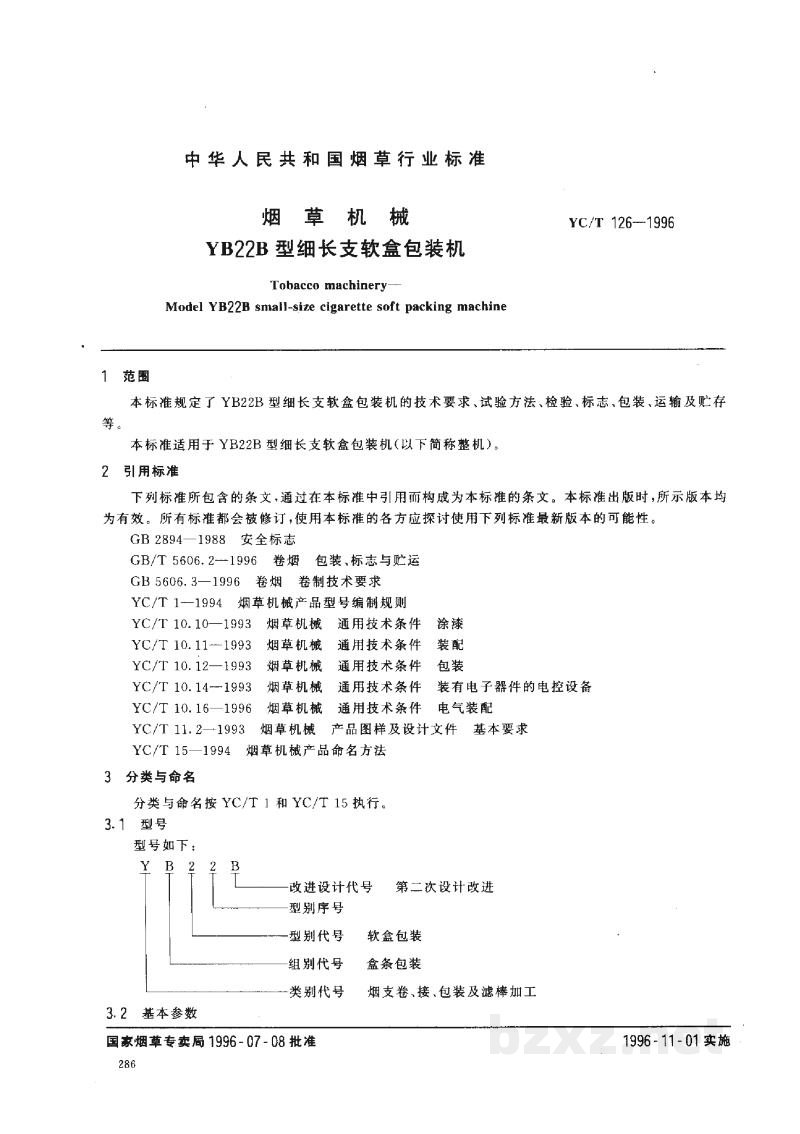

中华人民共和国烟草行业标准

1 范围

本标准规定了YB22B型细长支软盒包装机的技术要求、试验方法、检验、标志、包装、运输及贮存等。

本标准适用于YB22B型细长支软盒包装机(以下简称整机)。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

3 分类与命名

分类与命名按 YC/T 1 和 YC/T 15 执行。

3.1 型号

型号如下：

3.2 基本参数

基本参数见表 1。

4 技术要求

整机应按照经规定程序批准的图样及设计文件制造，并符合本标准和烟草行业有关标准的规定。

4.1 工作条件

整机在下列条件下，应能正常工作：

1. 环境温度：20℃～30℃；
2. 相对湿度：55%～65%；
3. 海拔高度：不高于 2000 m；
4. 电源：3N～50 Hz/TN-S, 380 V±38 V, 50 Hz±1 Hz；
   注：出口整机的电气部分应根据采购方指定的电源电压和频率设计。
5. 压缩空气：压力不小于 0.6 MPa，流量不小于 150 L/min；
6. 烟支和包装材料应符合附录 A（标准的附录）的要求。

4.2 使用性能

整机在符合 4.1 规定的工作条件下，应能达到下列要求：

1. 额定生产能力：100 包/min；
2. 包装质量应符合 GB/T 5606.2 的要求；
3. 整机有效运行率不单独考核，但应满足机组有效运行率的要求。

4.3 安全、卫生和环境保护

4.3.1 对人易造成危害的运动部件和对机器可能造成损坏的部位，应设置安全防护装置。

4.3.2 电控设备的绝缘电阻、介电强度、保护接地应符合 YC/T 10.14—1993 中 3.7.1、3.7.2 和 3.7.3 的规定。

4.3.3 整机运行时当出现下列情况之一时，应能自动安全停机：

1. 心轴转塔上 9、12 点钟位置推杆碰盒时；
2. 第一通道烟包堵塞时；
3. 连续三次无商标时；
4. 商标纸堵塞时。
