【烟草标准】 烟草机械 ZB22A型软盒硬条包装机组

前 言

本标准规定了 ZB22A 型软盒硬条包装机组的技术要求、试验方法、检验、标志、包装、运输及贮存等，可作为 ZB22A 型软盒硬条包装机组的生产、质量检验、选购验收、使用维护、修理和洽谈贸易的技术依据。

ZB22A 型软盒硬条包装机组由 YB22A 型软盒包装机、YB52A 型盒外透明纸包装机、YB62A 型硬条包装机和 YB92A 型条外透明纸包装机组成。与本标准相关的产品标准有：

本标准从 1996 年 11 月 1 日起实施，从 1997 年 11 月 1 日起所有生产的 ZB22A 型软盒硬条包装机组，均应符合本标准的规定。

本标准的附录 A、附录 B、附录 C 都是标准的附录。

本标准由国家烟草专卖局提出。

本标准由全国烟草标准化技术委员会归口。

本标准起草单位：上海轻工机械厂、常德七一机械厂、云南烟草机械厂、昆明市三机器厂、广州烟草机械厂。

本标准主要起草人：范钦敏、周志亮、孔珏生、尹新建、普向群、冯立云、孙教兴。

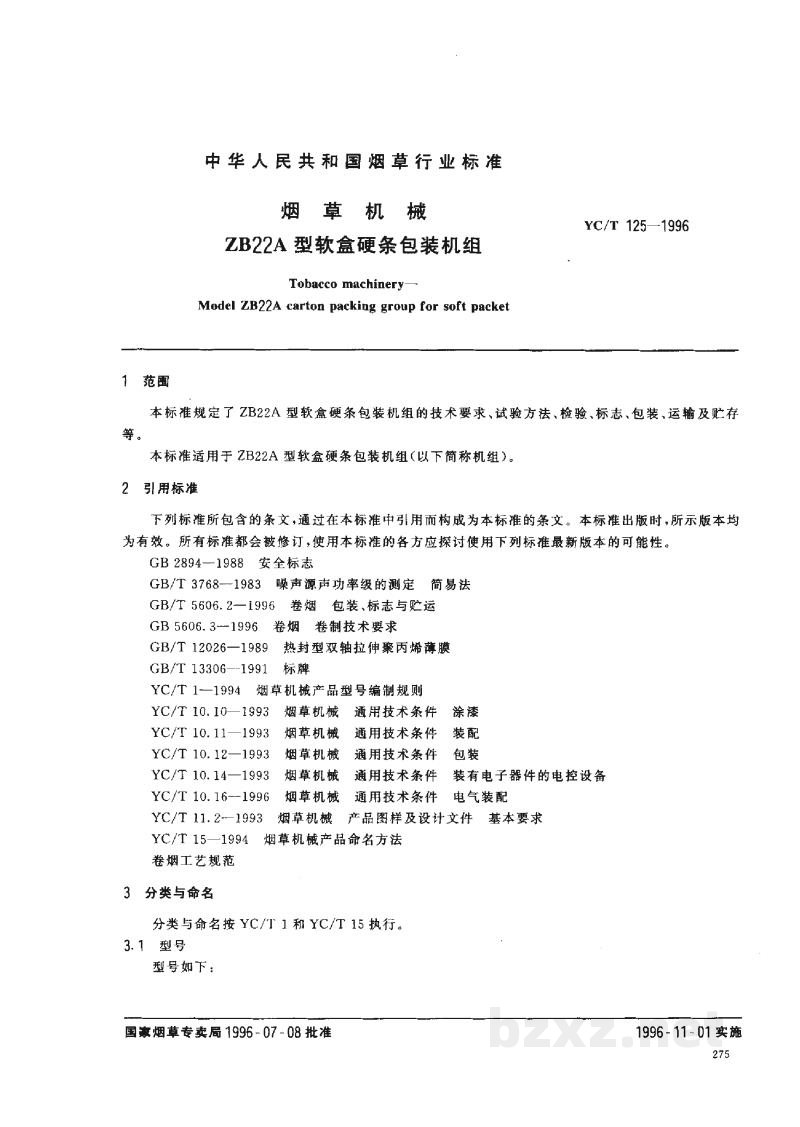

中华人民共和国烟草行业标准

YC/T 125—1996

烟草机械
ZB22A型软盒硬条包装机组

Tobacco machinery —
Model ZB22A carton packing group for soft packet

1 范围

本标准规定了ZB22A型软盒硬条包装机组的技术要求、试验方法、检验、标志、包装、运输及贮存等。

本标准适用于ZB22A型软盒硬条包装机组（以下简称机组）。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

3 分类与命名

分类与命名按YC/T 1和YC/T 15执行。

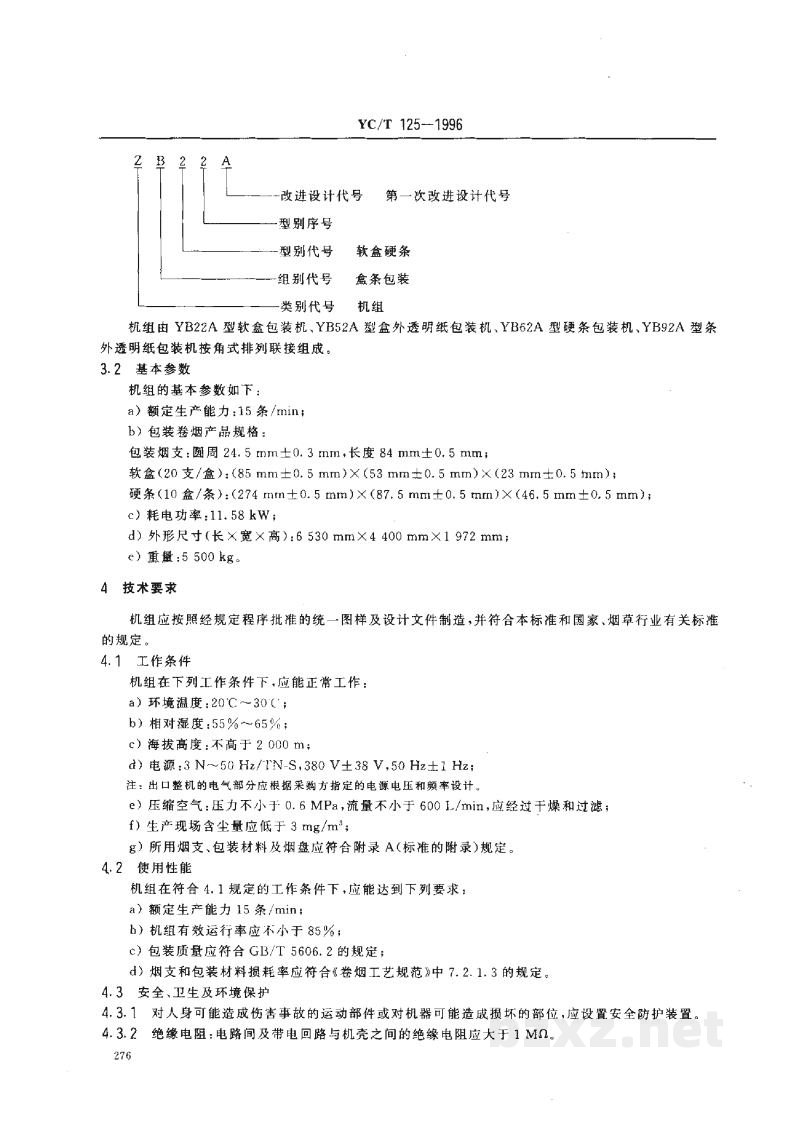

3.1 型号

型号如下：

YC/T 125—1996

机组由 YB22A 型软盒包装机、YB52A 型盒外透明纸包装机、YB62A 型硬条包装机、YB92A 型条外透明纸包装机按角式排列联接组成。

3.2   基本参数

机组的基本参数如下：

a) 额定生产能力：15 条/min；
b) 包装卷烟产品规格：
包装烟支：圆周 24.5 mm±0.3 mm，长度 84 mm±0.5 mm；
软盒 (20 支/盒)：(85 mm±0.5 mm)×(53 mm±0.5 mm)×(23 mm±0.5 mm)；
硬条 (10 盒/条)：(274 mm±0.5 mm)×(87.5 mm±0.5 mm)×(46.5 mm±0.5 mm)；
c) 耗电功率：11.58 kW；
d) 外形尺寸 (长×宽×高)：6 530 mm×4 400 mm×1 972 mm；
e) 重量：5 500 kg。

4   技术要求

机组应按照经规定程序批准的统一图样及设计文件制造，并符合本标准和烟草行业有关标准的规定。

4.1   工作条件

机组在下列工作条件下，应能正常工作：
a) 环境温度：20 ℃～30 ℃；
b) 相对湿度：55%～65%；
c) 海拔高度：不高于 2 000 m；
d) 电源：3 N～50 Hz/TN-S，380 V±38 V, 50 Hz±1 Hz；
注：出口整机的电气部分应根据采购方指定的电源电压和频率设计。
e) 压缩空气：压力不小于 0.6 MPa，流量不小于 600 L/min，应经过干燥和过滤；
f) 生产现场含尘量应低于 3 mg/m³；
g) 所用烟支、包装材料及烟盘应符合附录 A (标准的附录) 规定。

4.2   使用性能

机组在符合 4.1 规定的工作条件下，应能达到下列要求：
a) 额定生产能力 15 条/min；
b) 机组有效运行率应不小于 85%；
c) 包装质量应符合 GB/T 5606.2 的规定；
d) 烟支和包装材料损耗率应符合《卷烟工艺规范》中 7.2.1.3 的规定。

4.3   安全、卫生及环境保护

4.3.1   对人体可能造成伤害事故的运动部件或对机器可能造成损坏的部位，应设置安全防护装置。
4.3.2   绝缘电阻：电路间及带电回路与机壳之间的绝缘电阻应大于 1 MΩ。
