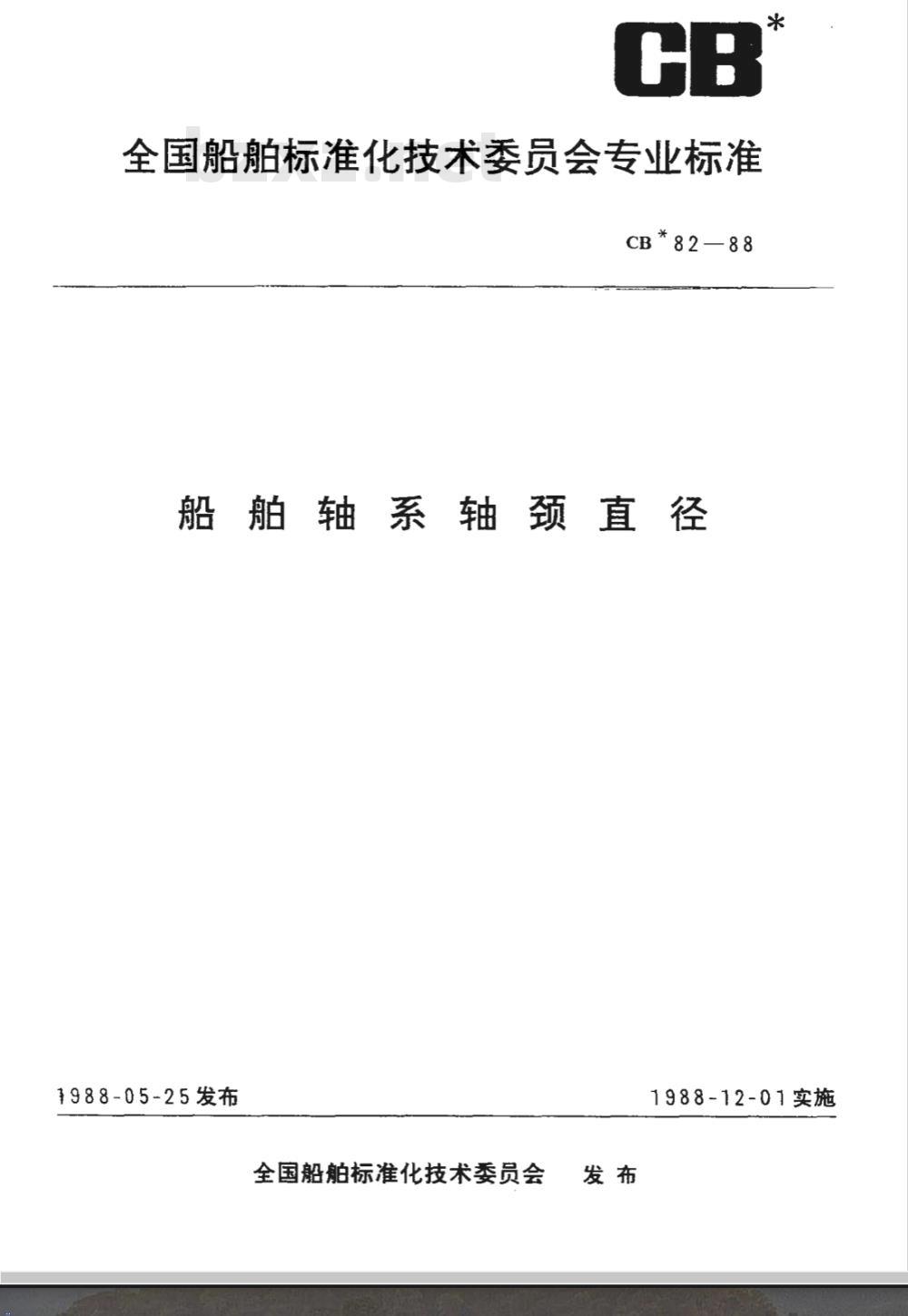

【船舶行业标准(CB)】 船舶轴系轴颈直径

全国船舶标准化技术委员会专业标准CB *82—88
船舶轴系轴颈直径
1988-05-25发布
全国船舶标准化技术委员会
1988-12-01实施此内容来自标准下载网

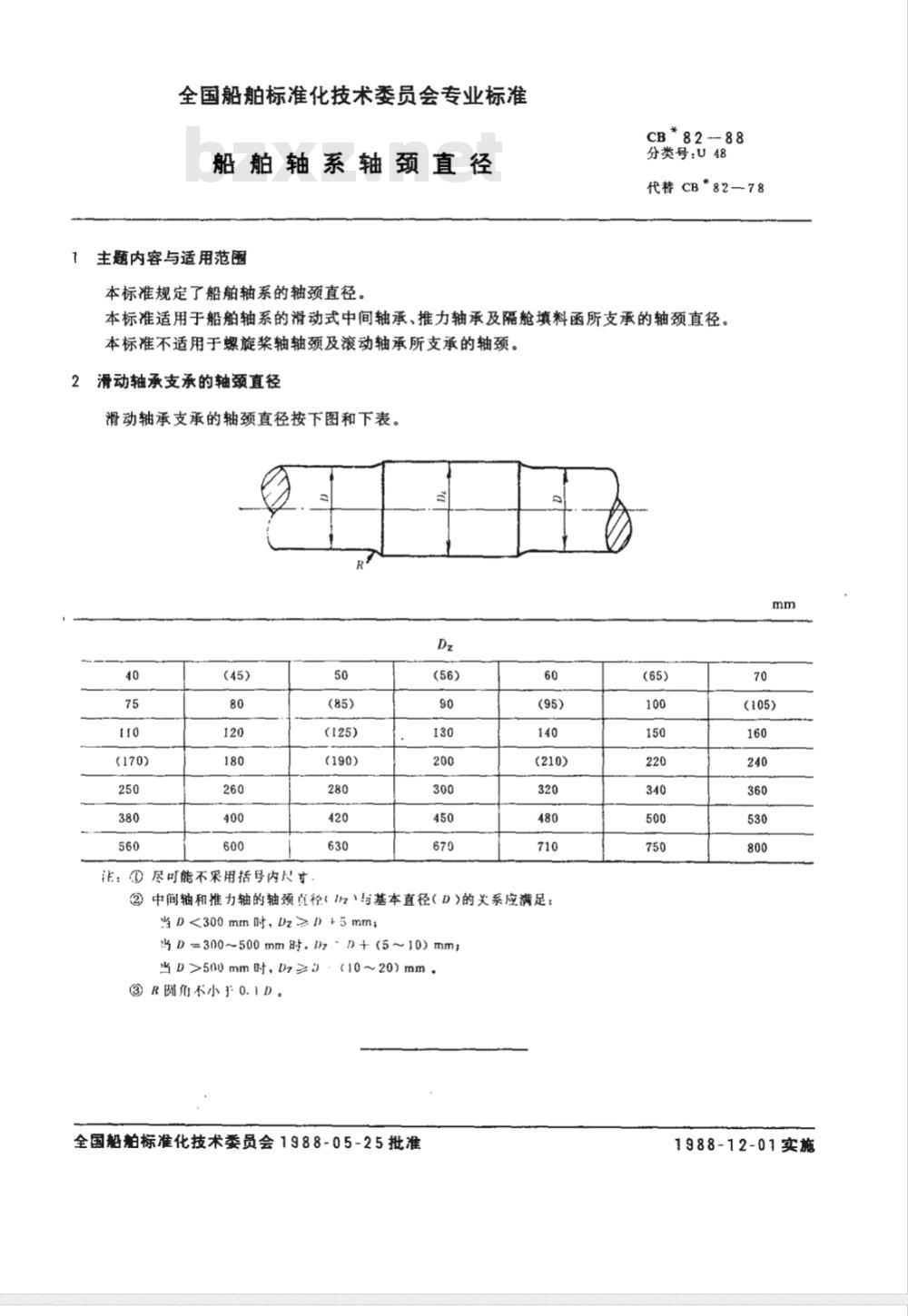

全国船舶标准化技术委员会专业标准船舶轴系轴颈直径
主题内容与适用范围
本标准规定了船舶轴系的轴颈直径。CB*82--88
分类号：U48
代替CB*82—78
本标准适用于船舶轴系的滑动式中间轴承、推力轴承及隔舱填料函所支承的轴颈直径。本标准不适用于螺旋桨轴轴颈及滚动轴承所支承的轴颈。2
滑动轴承支承的轴颈直径
滑动轴承支承的轴颈直径按下图和下表。7
注：①尽可能不采用括号内尺寸50
②中间轴和推力轴的轴颈直径1z1与基本直径（D>的关系应满足：当D<300mm时，Dz+5mm；
当D=300~500mm时.z~n+（5~10）mm；当D>500mm时，Dz≥（10~20）mm③R角不小F0.1D。
全国船舶标准化技术委员会1988-05-25批准(65)
1988-12-01实施

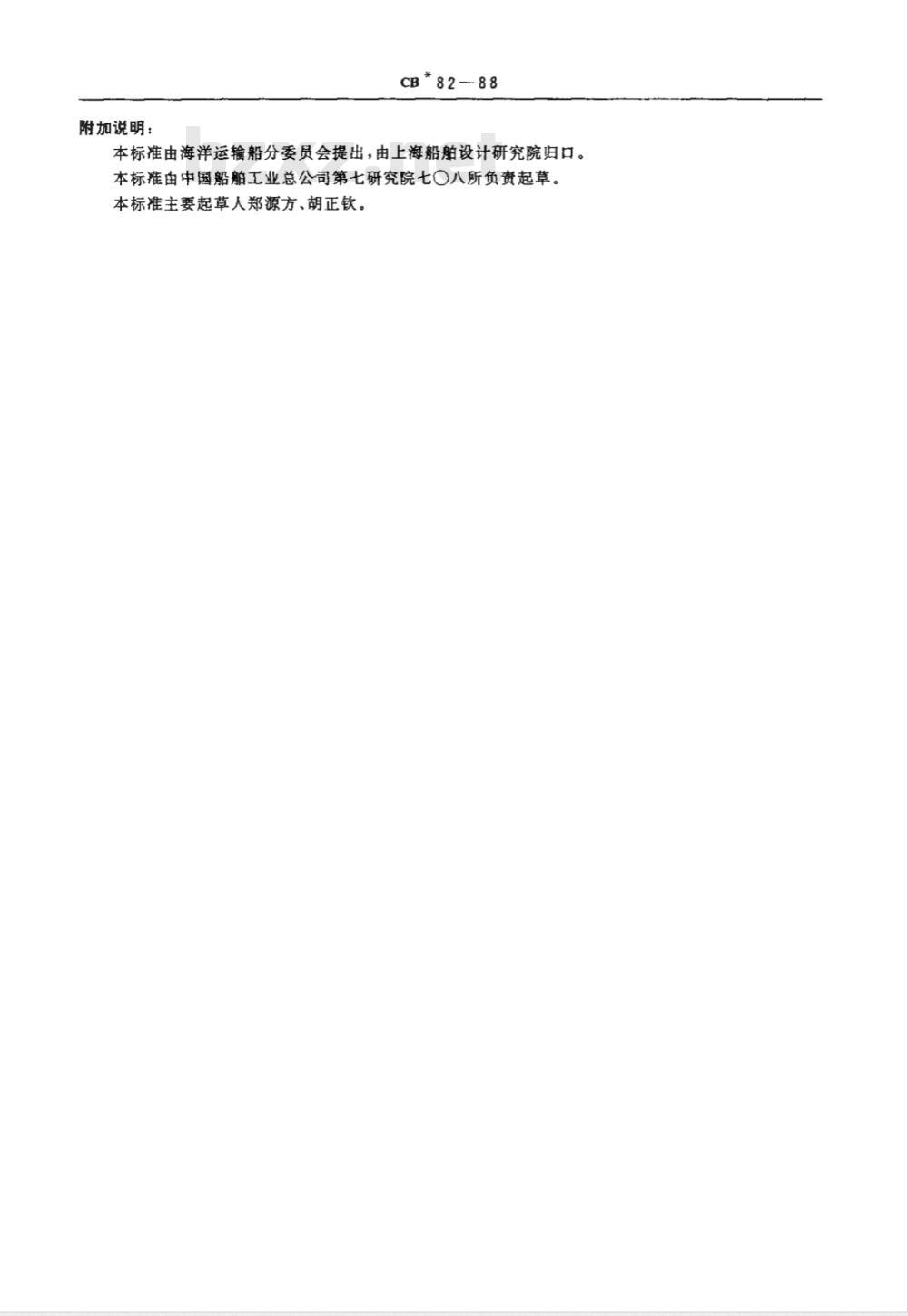

附加说明：
CB *8288
本标准由海洋运输船分委员会提出，由上海船舶设计研究院归口。本标准由中国船舶工业总公司第七研究院七〇八所负责起草。本标准主要起草人郑源方、胡正钦。
