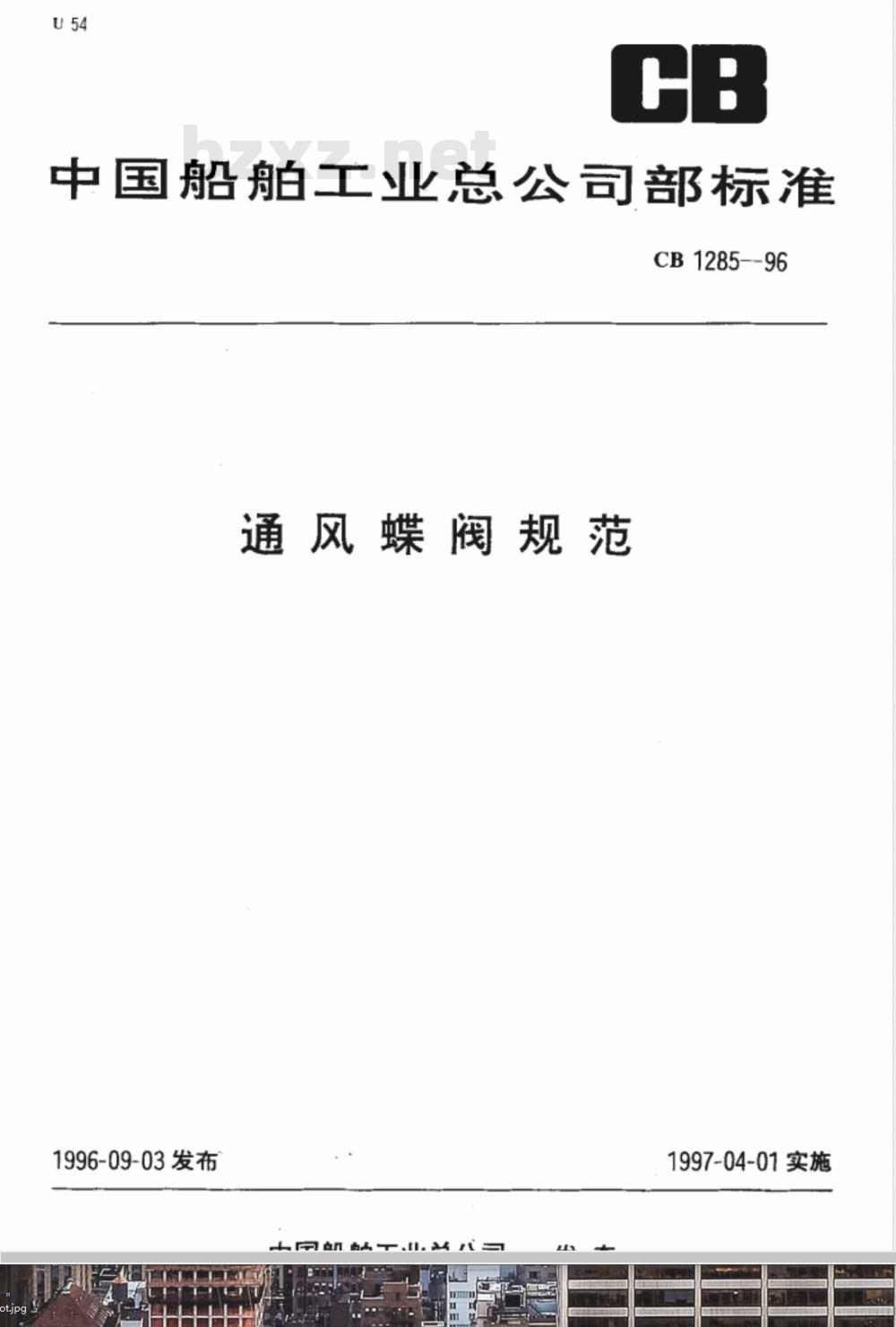

【船舶行业标准(CB)】 通风蝶阀规范

中国船舶工业总公司部标准
CB1285--96
通风蝶阀规范
1996-09-03发布
1997-04-01实施

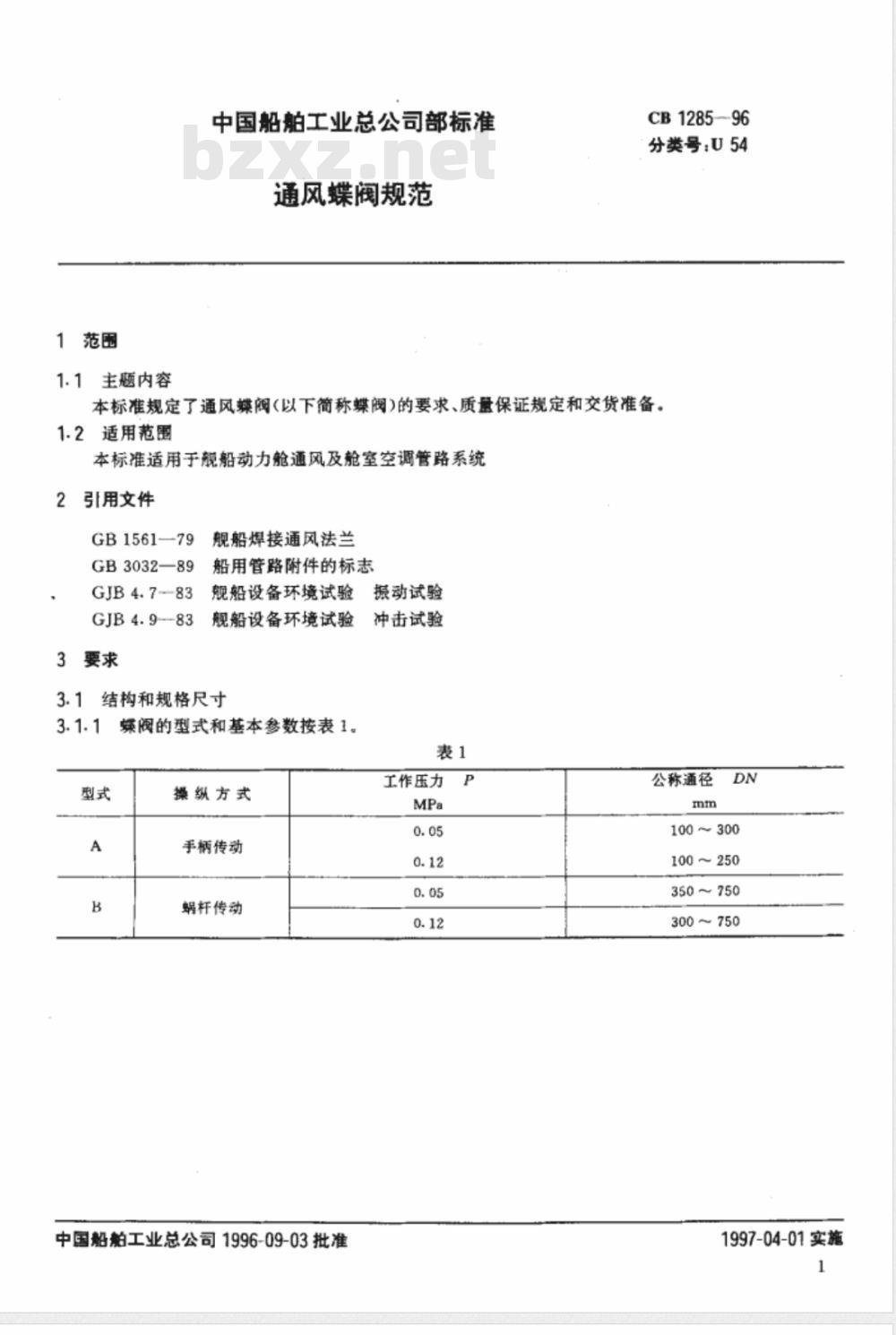

1范围
1.1主题内容
中国船舶工业总公司部标准
通风蝶阀规范
CB128596
分类号：U54
本标准规定了通风蝶阀（以下简称蝶阀）的要求、质量保证规定和交货准备。1.2适用范围
本标准适用于舰船动力舱通风及舱室空调管路系统引用文件
GB1561—79
GB3032—89
GJB 4. 783
GJB 4.983
3要求
舰船焊接通风法兰
船用管路附件的标志
舰船设备环境试验
振动试验
冲击试验
舰船设备环境试验
3.1结构和规格尺寸
频阀的型式和基本参数按表1。
操纵方式
手柄传动
蜗杆传动
中国船舶工业总公司1996-09-03批准工作压力bzxz.net
公称通径
100～300
100～250
350～750
300～750
1997-04-01实施
CB1285—96

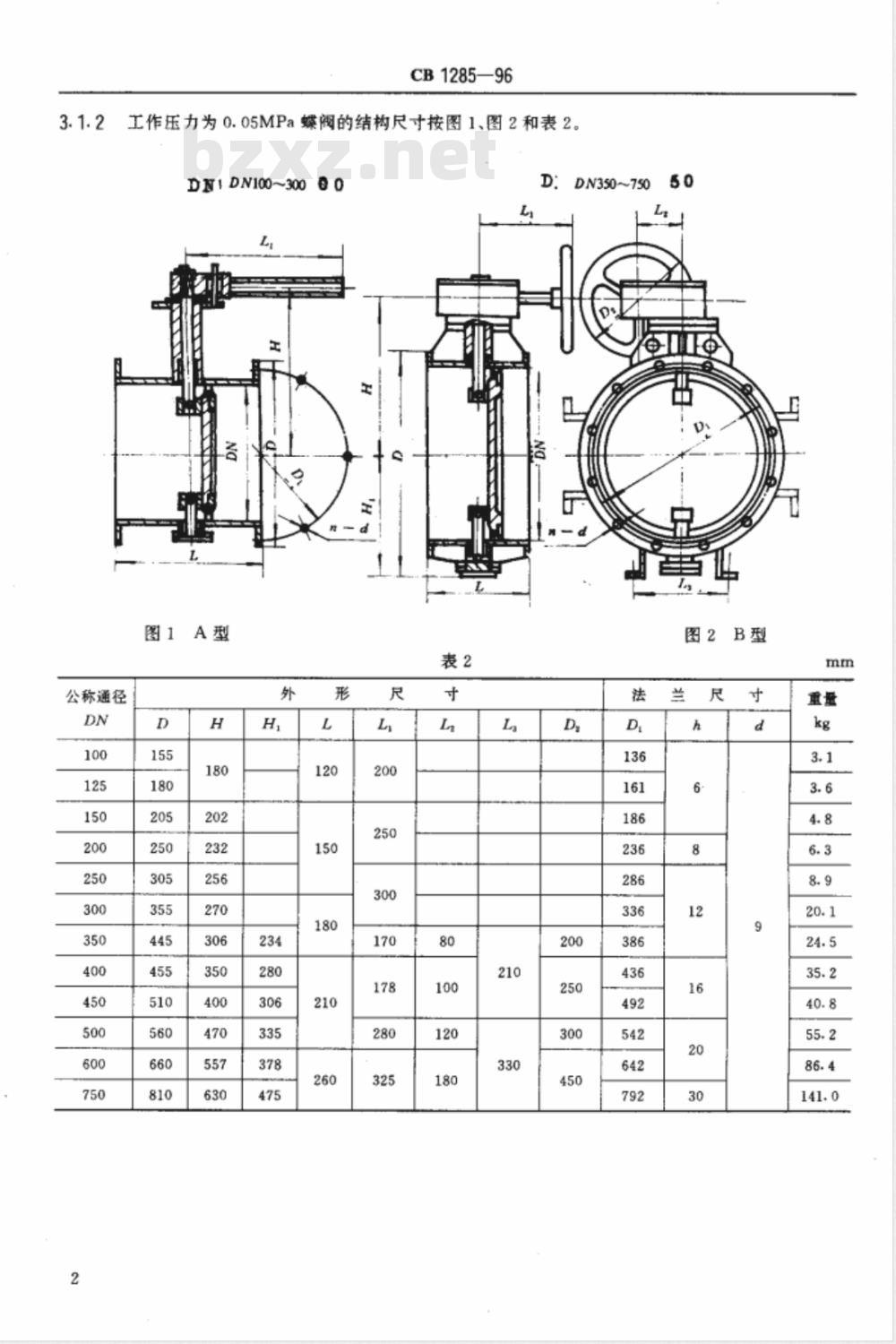

工作压力为0.05MPa蝶阀的结构尺寸按图1、图2和表2。DN1DN100300e0
图1A型
公称通径
DN350750
图2B型
CB1285—96

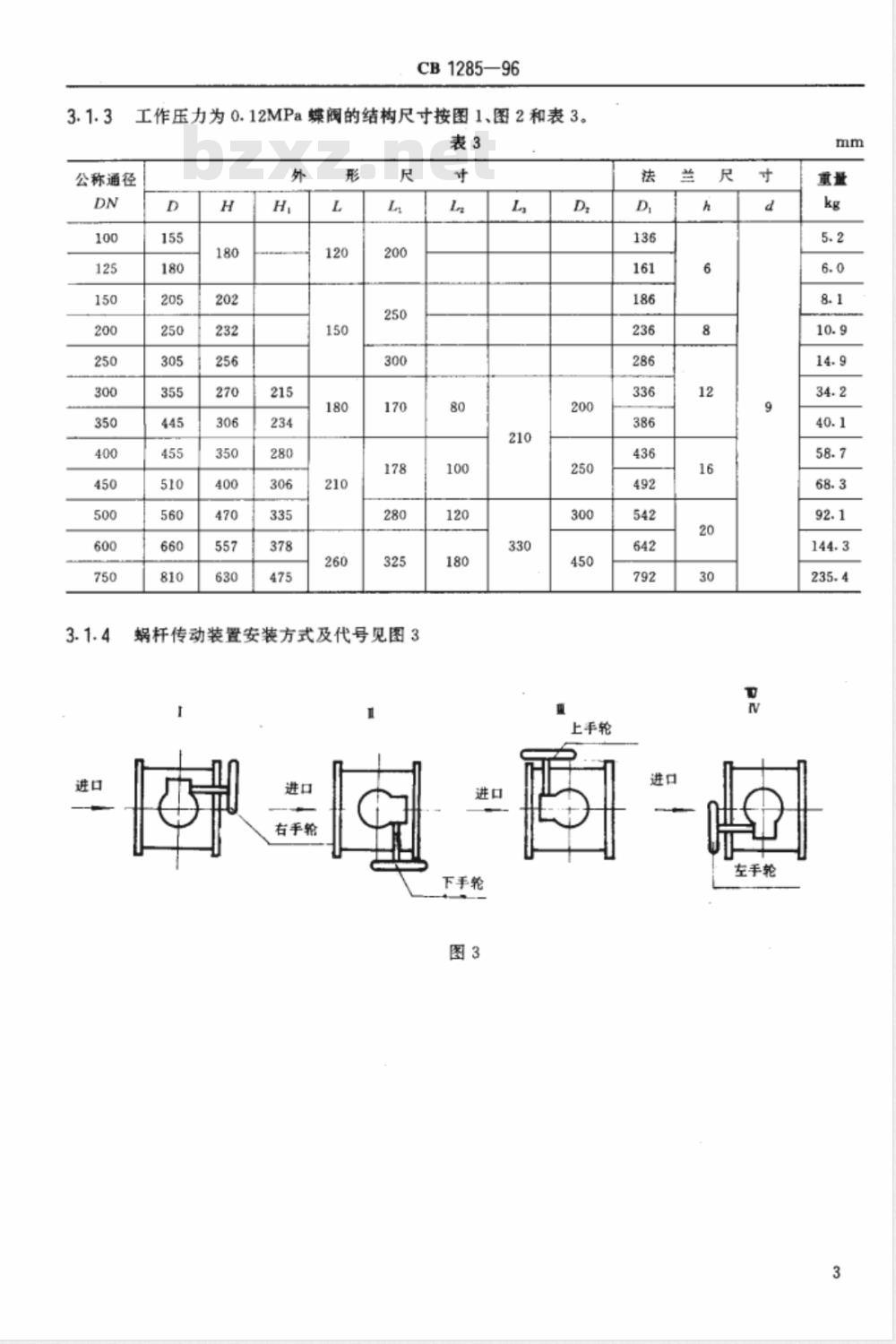

工作压力为0.12MPa蝶阀的结构尺寸按图1、图2和表3。表3
公称通径
蜗杆传动装置安装方式及代号见图3进口
下手轮
上手轮
左手轮

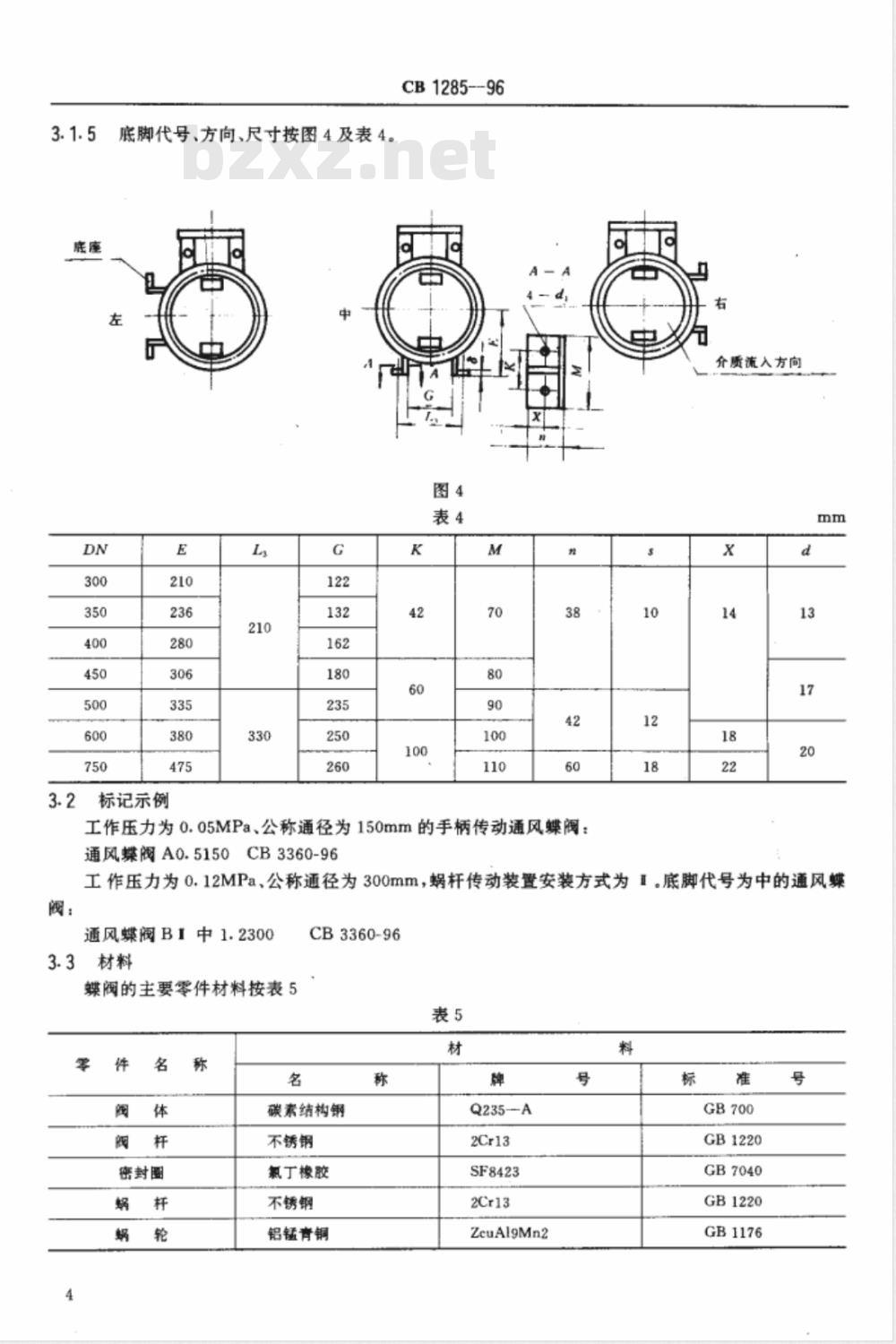

底脚代号、方向、尺寸按图4及表4。左
标记示例
CB1285-96
工作压力为0.05MPa、公称通径为150mm的手柄传动通风蝶阀：通风蝶阀A0.5150CB3360-96
介质流入方向
工作压力为0.12MPa、公称通径为300mm，蜗杆传动装置安装方式为I。底脚代号为中的通风蝶通风蝶阀B1中1.2300
3.3材料
蝶阀的主要零件材料按表5
密封图
CB3360-96
碳素结构钢
不锈钢
氯丁橡胶
不锈钢
铝锰青铜
Q235-A
SF8423
ZeuA19Mn2
GB1220
GB7040
GB1220
GB1176
3.4性能
CB1285-96
应按标准施工图样进行施工，各部件尺寸应符合图纸要求。3.4.1
整阀组装后传动机构应无卡阻现象。以ps=1.5p气压进行强度试验，以pm=1.2p气压进行密封性试验，均持压10min，不允许渗蝶阀应进行振动试验，试验后无机械损伤和紧固件松动。蝶阀应进行冲击试验，试验后无机械损伤和紧固件松动。3.4.6冲击、振动试验后重复进行3.4.3条试验。3.5外观
蝶阀外表面光滑，无影响外观的缺陷。4质量保证规定
检验质量
蝶阀应由制造厂技术检验部门检验，提交验收的蝶阀必须符合本规范第3章和第5章的要求。4.2检验方法
蝶阀应按GB600的要求，以气压进行强度试验和密封性试验，结果应符合3.4.3条的规定。媒阀按GJB4.7规定的1类主体区进行振动试验，结果应符合3.4.4条的规定。4.2.2
媒阀按GJB4.9规定的「级要求进行冲击试验，结果应符合3.4.5条的规定。4.2.39
5交货准备
5.1包装
包装前，蝶阀法兰密封面应加盖板，传动部件应加凡士林。蝶阀应以木箱包装。5.2装箱
蝶阀出厂时应装箱，箱内应有装箱单，装箱单注明下列内容：a.产品的名称、标准编号；
b.工作压力、公称通径；
c.每箱数量；
d.产品合格证号码。
5.3贮存
蝶阀应放在干燥室内，不允许露天存放。5.4标志
5.4.1蝶阀的标志按GB3032的规定。5.4.2铭牌应标出单只蝶阀的安装舱位。附加说明：
本规范由中国船舶工业总公司提出。本规范由全国船用机械标摊化技术委员会管系附件分技术委员会归口。本规范由中国船舶工业总公司七○四所、六○三所负责起草。本规范主要起草人张效欧、吴绍曾。本规范有统一施工图样提供。
