【国家标准】交通电视监控系统设备用图形符号及图例

本网站发布时间： 2026-06-10 20:52:05

GB/T28424-2012
现行
　点击下载此标准

基本信息

标准号：
GB/T 28424-2012
标准名称：
交通电视监控系统设备用图形符号及图例
标准类别：
国家标准(GB)
英文名称：
Graphical symbols and cutline for use in equipment of TV monitoring system for traffic
标准状态：
现行
发布日期：
2012-06-29
实施日期：
2012-10-01
出版语种：
简体中文
下载格式：
.pdf .zip
下载大小：
3.54 MB

手机扫码下载更方便

标准分类号

标准ICS号：
社会学、服务、公司(企业)的组织和管理、行政、运输>>运输>>03.220.20道路运输
中标分类号：
>>>>R8

关联标准

出版信息

出版社：
中国标准出版社
书号：
155066·1-45465
页数：
12页
标准价格：
29.0
出版日期：
2012-10-01

其他信息

首发日期：
2012-06-29
起草人：
鲍枫、颜静仪、杨琪、黎明
起草单位：
交通运输部公路科学研究院
归口单位：
全国智能运输系统标准化技术委员会(SAC/TC 268)
提出单位：
全国智能运输系统标准化技术委员会(SAC/TC 268)
发布部门：
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
主管部门：
全国智能运输系统标准化技术委员会(SAC/TC 268)

标准简介/下载

点击下载

标准简介：

本标准规定了交通电视监控系统中所使用设备的主要图形符号及图例。本标准适用于交通电视监控系统的设计、施工,其他行业也可参照使用。
本标准按照GB/T1.1—2009给出的规则起草。
本标准由全国智能运输系统标准化技术委员会(SAC/TC268)提出并归口。
本标准起草单位:交通运输部公路科学研究院。
本标准主要起草人:鲍枫、颜静仪、杨琪、黎明。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T5465.2—2008 电气设备用图形符号第2部分:图形符号(IEC60417DB:2007,IDT)
GB/T15565.1 图形符号术语第1部分:通用
GB/T16902.1—2004 图形符号表示规则设备用图形符号第1部分:原形符号
GA/T74—2000 安全防范系统通用图形符号

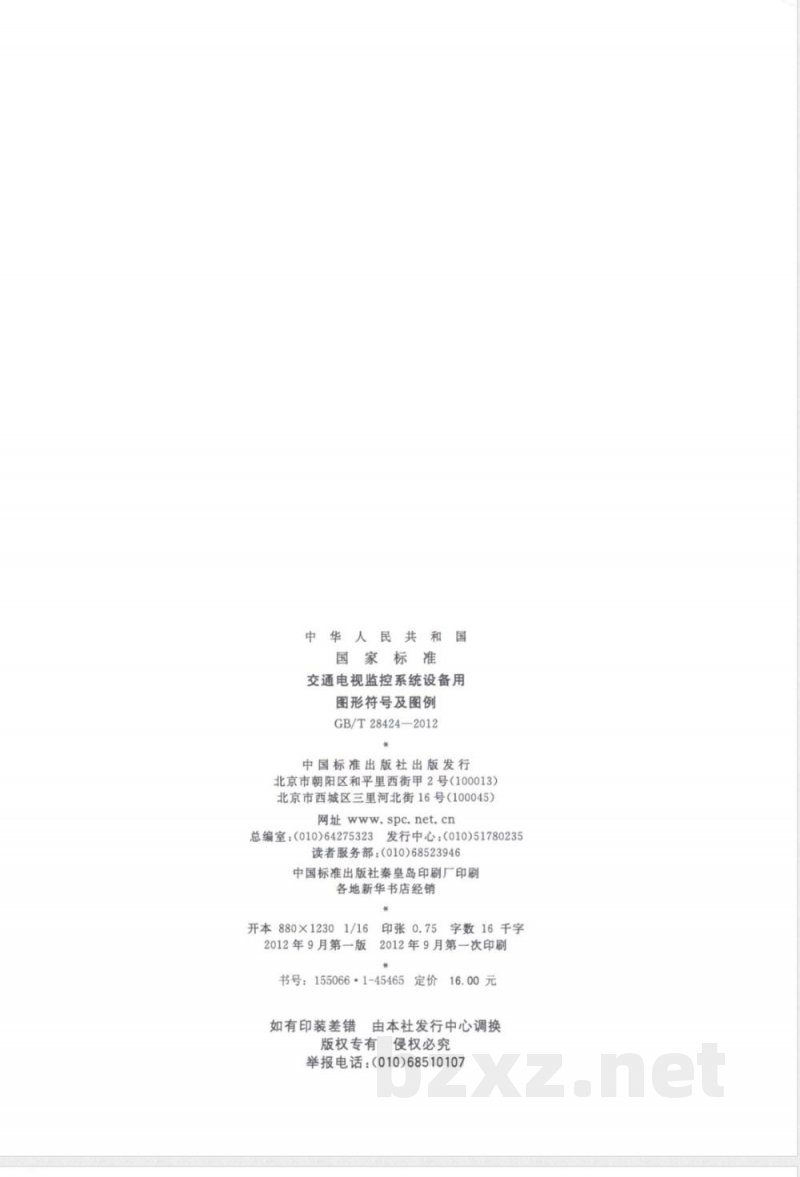

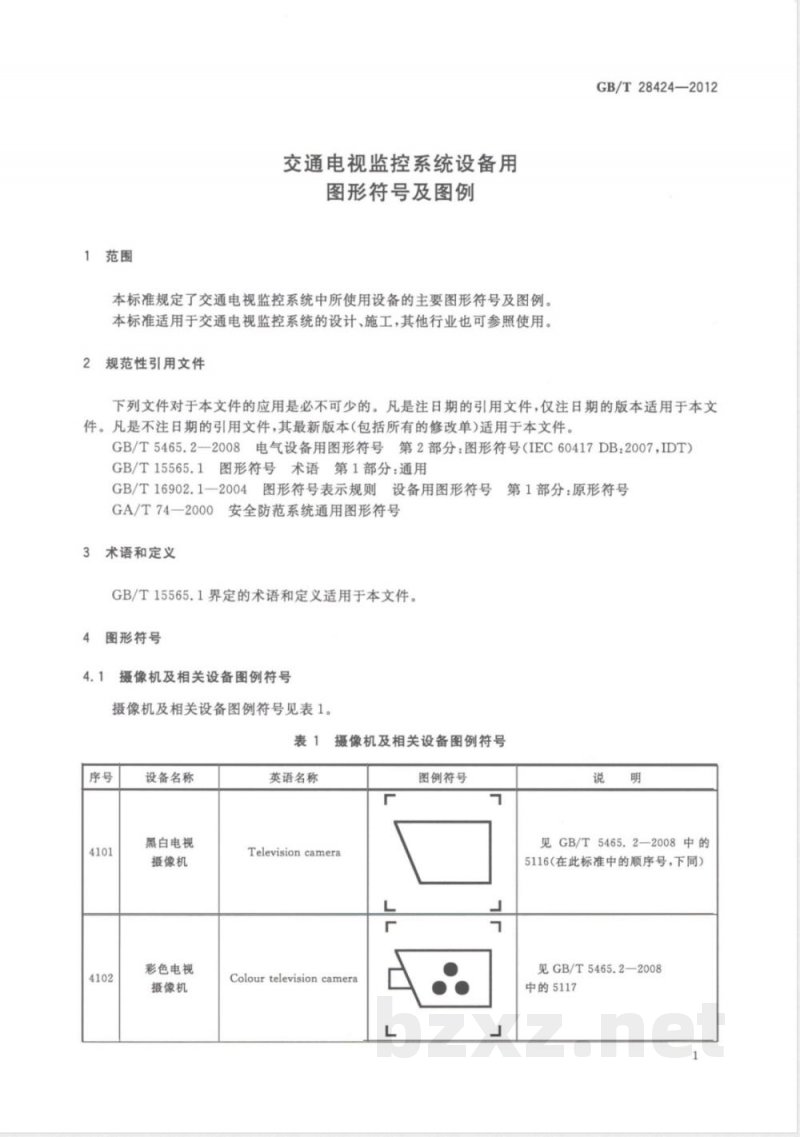

标准图片预览
