【国家标准】 可编程序控制器 第9部分：用于小型传感器和执行器的单点数字通信接口(SDCI)

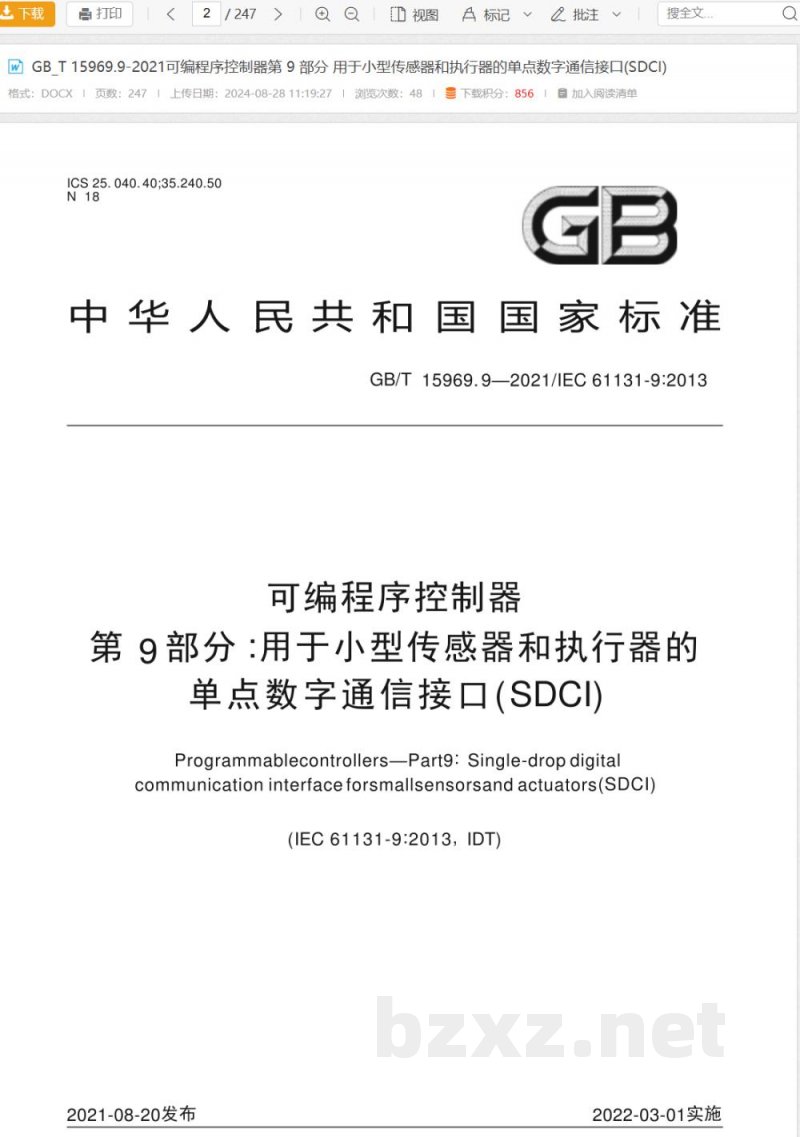

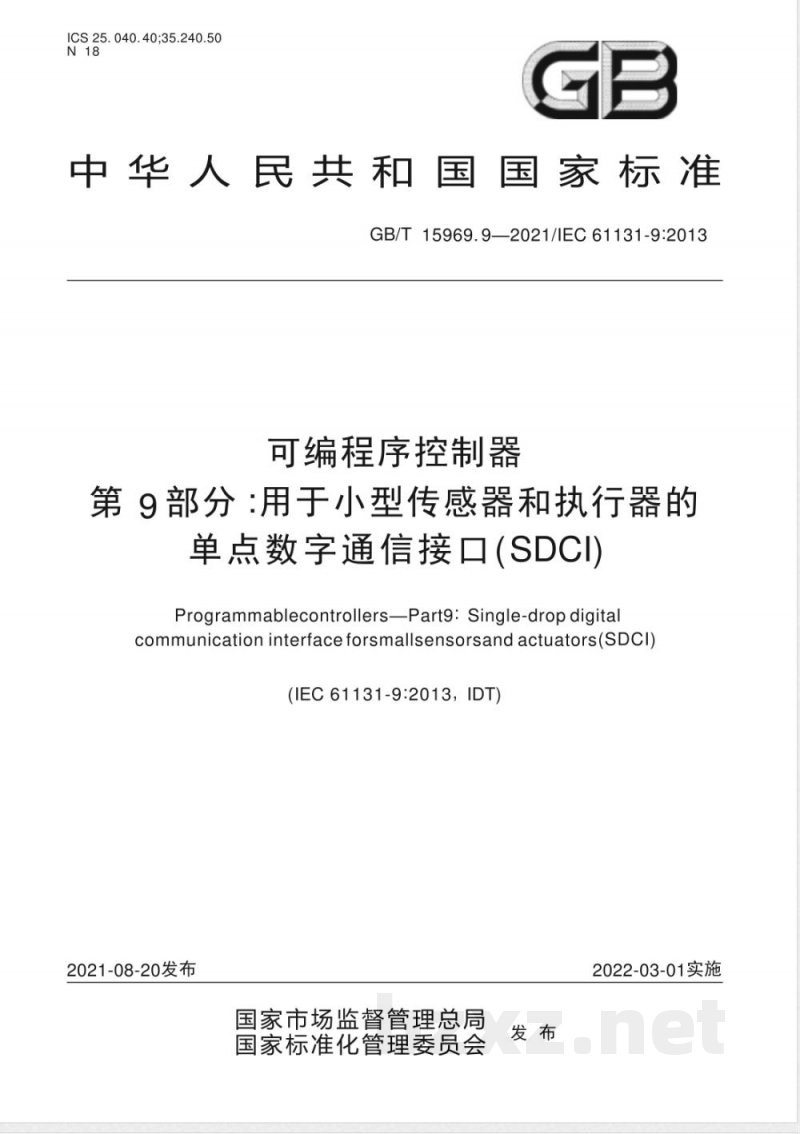

ICS 25.040.40; 35.240.50 N18 GB 中华人民共和国国家标准 GB/T 15969.9—2021 / IEC 61131-9:2013 可编程序控制器 第9部分：用于小型传感器和执行器的单点数字通信接口（SDCI） Programmable controllers — Part 9: Single-drop digital communication interface for small sensors and actuators (SDCI) (IEC 61131-9:2013, IDT) 发布：2021-08-20 实施：2022-03-01 发布机构：国家市场监督管理总局、国家标准化管理委员会 —— 目次 9.3 设备SM 10 设备 10.1 概述 10.2 PD交换（PDE） 10.3 参数管理器（PM） 10.4 数据存储（DS） 10.5 事件调度（ED） 10.6 设备特征 10.7 设备设计规则和约束 10.8 IO设备描述（IODD） 10.9 设备诊断 10.10 设备连接性 11 主站（Master） 11.1 概述 11.2 配置管理器（CM） 11.3 数据存储（DS） 11.4 OD交换（ODE） 11.5 诊断单元（DU） 11.6 过程数据交换（PDE） 11.7 端口和设备配置工具（PDCT） 11.8 网关应用程序 附录 附录A（规范性）：编码、定时约束和错误 附录B（规范性）：参数和命令 附录C（规范性）：ErrorType（ISDU错误） 附录D（规范性）：EventCode（诊断信息） 附录E（规范性）：数据类型 附录F（规范性）：DS数据对象结构 附录G（规范性）：主站与设备的一致性 附录H（资料性）：残留错误概率 附录I（资料性）：ISDU传输示例 附录J（资料性）：检测参数变化的推荐方法 参考文献 —— 前言 GB/T 15969《可编程序控制器》包括以下部分： 第1部分：通用信息； 第2部分：设备要求和测试； 第3部分：编程语言； 第4部分：用户导则； 第5部分：通信； 第6部分：功能安全； 第7部分：模糊控制编程； 第8部分：编程语言的应用和实现导则； 第9部分：用于小型传感器和执行器的单点数字通信接口（SDCI）。 本部分为GB/T 15969的第9部分，等同采用IEC 61131-9:2013。 本标准适用于工业自动化系统中可编程序控制器与小型传感器、执行器之间的单点数字通信接口（SDCI），规定了系统架构、通信机制、设备模型及主站功能要求。 —— （标准核心内容概述整理） 本部分主要定义了SDCI通信系统中的设备模型与主站架构，包括： - 设备侧功能：参数管理器（PM）、数据存储（DS）、事件调度（ED）、设备诊断与IO设备描述（IODD）等； - 主站侧功能：配置管理器（CM）、过程数据交换（PDE）、诊断单元（DU）、设备配置工具（PDCT）等； - 通信机制：过程数据交换、参数访问及诊断信息交互； - 数据结构与一致性要求：ISDU传输、错误类型定义及事件编码规范； - 系统扩展与网关应用支持。 该标准为工业现场传感器与执行器的统一通信提供规范基础，提升设备互操作性与系统集成能力。
