【其他行业标准】 氧化钬

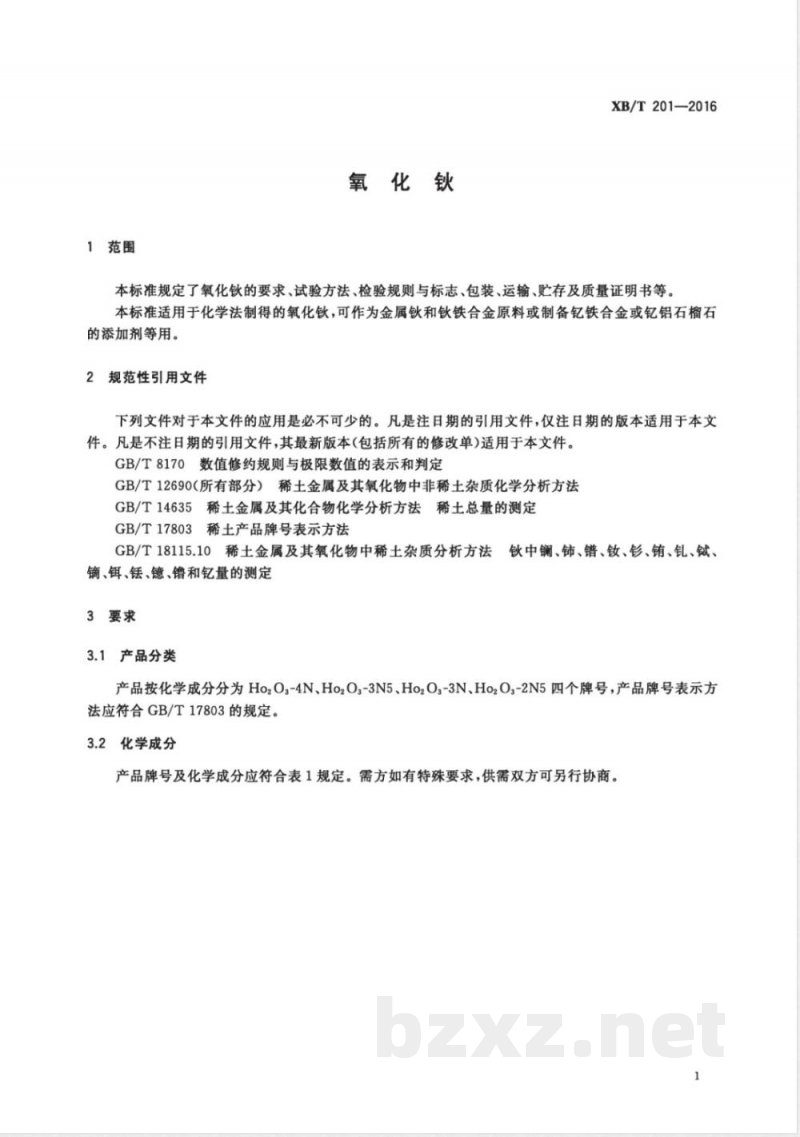

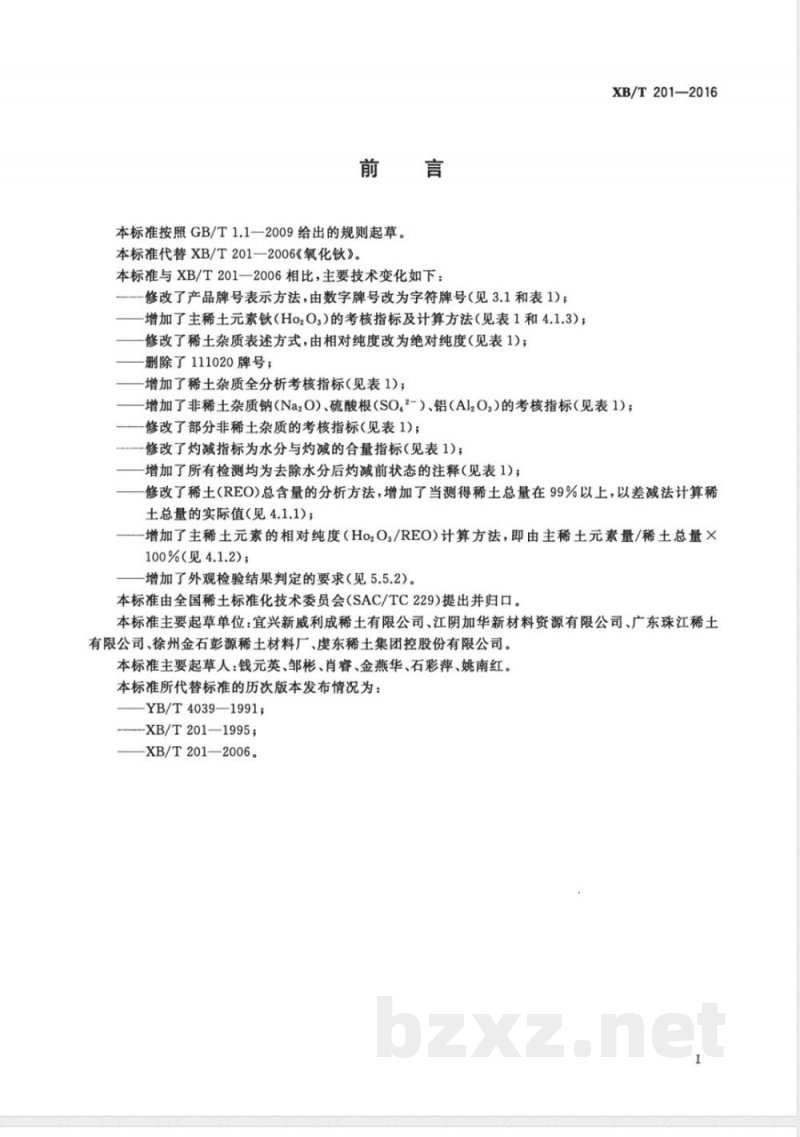

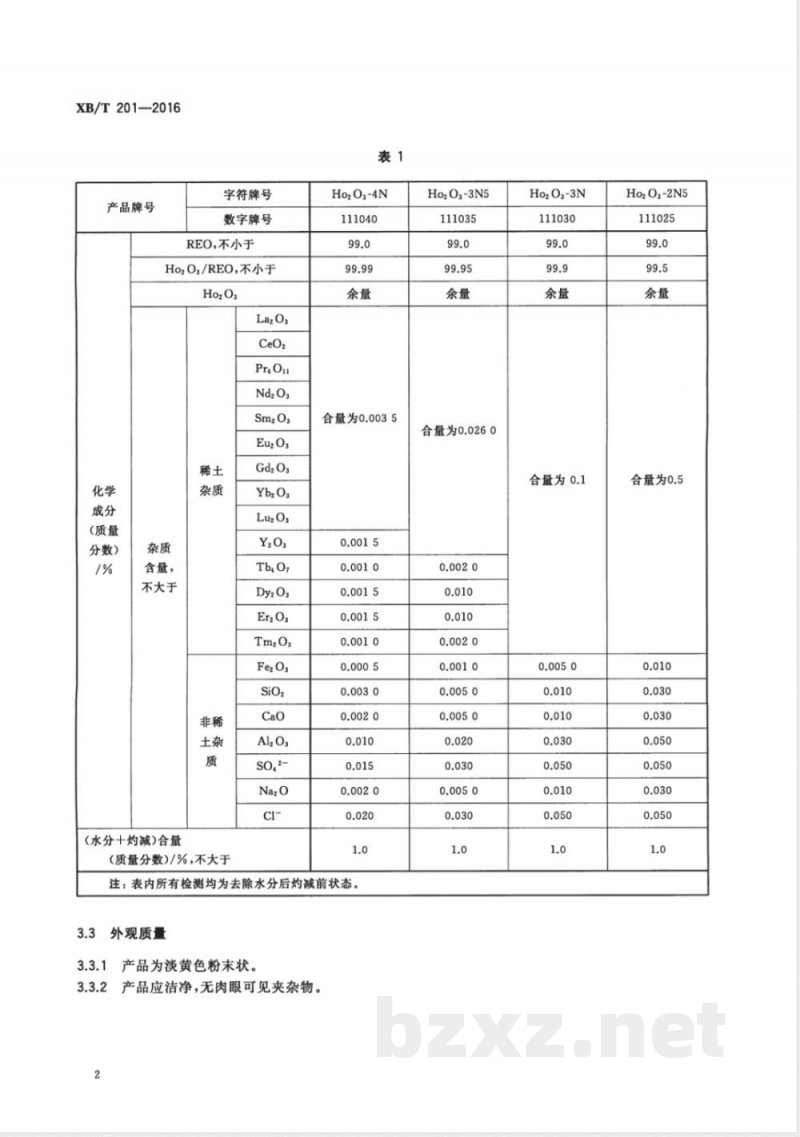

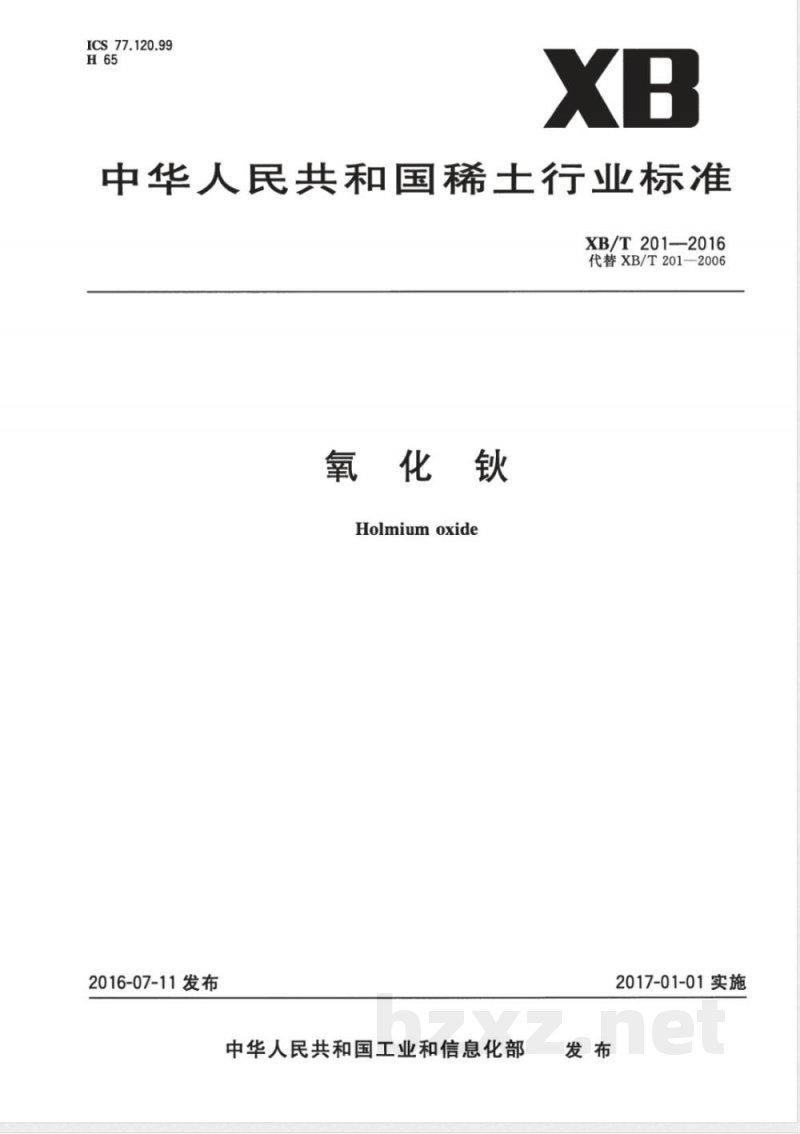

ICS 77.120.99 H65 XB 中华人民共和国稀土行业标准 XB/T 201—2016 代替 XB/T 201—2006 氧化钬（Holmium oxide） 2016-07-11 发布 中华人民共和国工业和信息化部 2017-01-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 XB/T 201—2006《氧化钬》。与 XB/T 201—2006 相比，主要技术变化如下： 1）修改产品牌号表示方法，由数字牌号改为字符牌号； 2）增加主稀土元素 Ho2O3 的考核指标及计算方法； 3）稀土杂质表述由相对纯度改为绝对纯度； 4）删除 111020 牌号； 5）增加稀土杂质全分析考核指标； 6）增加非稀土杂质 Na2O、SO4^2-、Al2O3 等指标； 7）修改部分非稀土杂质限值； 8）将灼减指标改为水分与灼减合量指标； 9）规定所有检测均为去除水分后灼减前状态； 10）修改稀土总量分析方法，并增加差减法计算规则； 11）增加 Ho2O3/REO 相对纯度计算方法； 12）增加外观检验结果判定要求。 本标准由全国稀土标准化技术委员会（SAC/TC229）提出并归口。 本标准主要起草单位：宜兴新威利成稀土有限公司、江阴加华新材料资源有限公司、广东珠江稀土有限公司、徐州金石彭源稀土材料厂、虔东稀土集团股份有限公司。 主要起草人：钱元英、邹彬、肖睿、金燕华、石彩萍、姚南红。 本标准所代替标准历次版本：YB/T 4039—1991、XB/T 201—1995、XB/T 201—2006。 1 范围 本标准规定了氧化钬的要求、试验方法、检验规则、标志、包装、运输、贮存及质量证明书等内容。 本标准适用于化学法制得的氧化钬产品，可用于金属钬及钬铁合金原料，或用于钇铁合金及铝石榴石等材料的添加剂。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的： GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 12690 稀土金属及其氧化物中非稀土杂质化学分析方法（所有部分） GB/T 14635 稀土金属及其化合物化学分析方法 稀土总量的测定 GB/T 17803 稀土产品牌号表示方法 GB/T 18115.10 稀土金属及其氧化物中稀土杂质分析方法 3 要求 3.1 产品分类 产品按化学成分分为 Ho2O3-4N、Ho2O3-3N5、Ho2O3-3N、Ho2O3-2N5 四个牌号，牌号表示方法应符合 GB/T 17803 规定。 3.2 化学成分 产品牌号及化学成分应符合表1规定，需方有特殊要求时可另行协商。 表1 化学成分（质量分数/%） Ho2O3-4N（111040） REO ≥ 99.0 Ho2O3/REO ≥ 99.99 Ho2O3 余量 La2O3、CeO2、Pr6O11、Nd2O3、Sm2O3、Eu2O3、Gd2O3、Yb2O3、Lu2O3、Y2O3、TbO2、Dy2O3、Er2O3、Tm2O3 等稀土杂质合量 ≤ 0.0035 Fe2O3 ≤ 0.0015 SiO2 ≤ 0.0010 CaO ≤ 0.0015 Al2O3 ≤ 0.0015 SO4^2- ≤ 0.0010 Na2O ≤ 0.0005 Cl- ≤ 0.0030 （水分+灼减）合量 ≤ 1.0 注：表内所有检测均为去除水分后、灼减前状态。 Ho2O3-3N5（111035） REO ≥ 99.0 Ho2O3/REO ≥ 99.95 Ho2O3 余量 稀土杂质合量 ≤ 0.0260 Fe2O3 ≤ 0.0020 SiO2 ≤ 0.010 CaO ≤ 0.010 Al2O3 ≤ 0.0020 Na2O ≤ 0.0050 Cl- ≤ 0.0050 （水分+灼减）合量 ≤ 1.0 Ho2O3-3N（111030）及 Ho2O3-2N5（后续内容原文未完整提供） 3.3 外观质量 3.3.1 产品为淡黄色粉末状。 3.3.2 产品应洁净，无肉眼可见夹杂物。
