【其他行业标准】 磷钇矿精矿

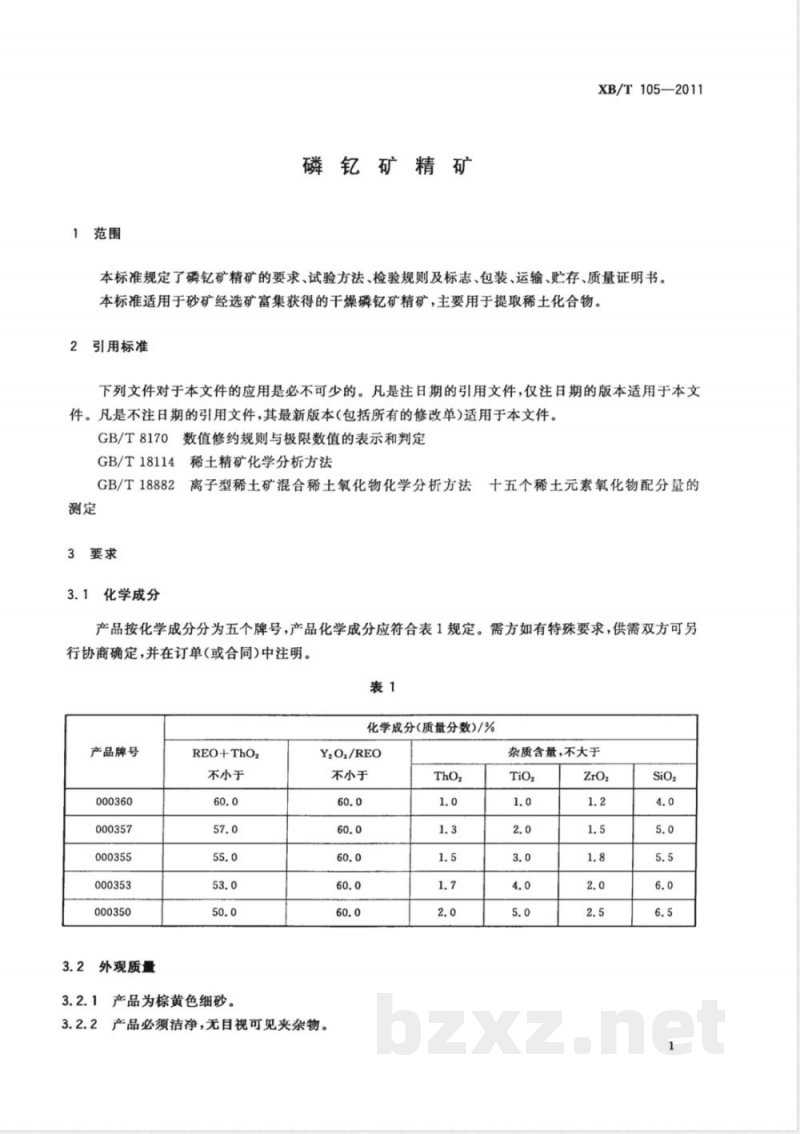

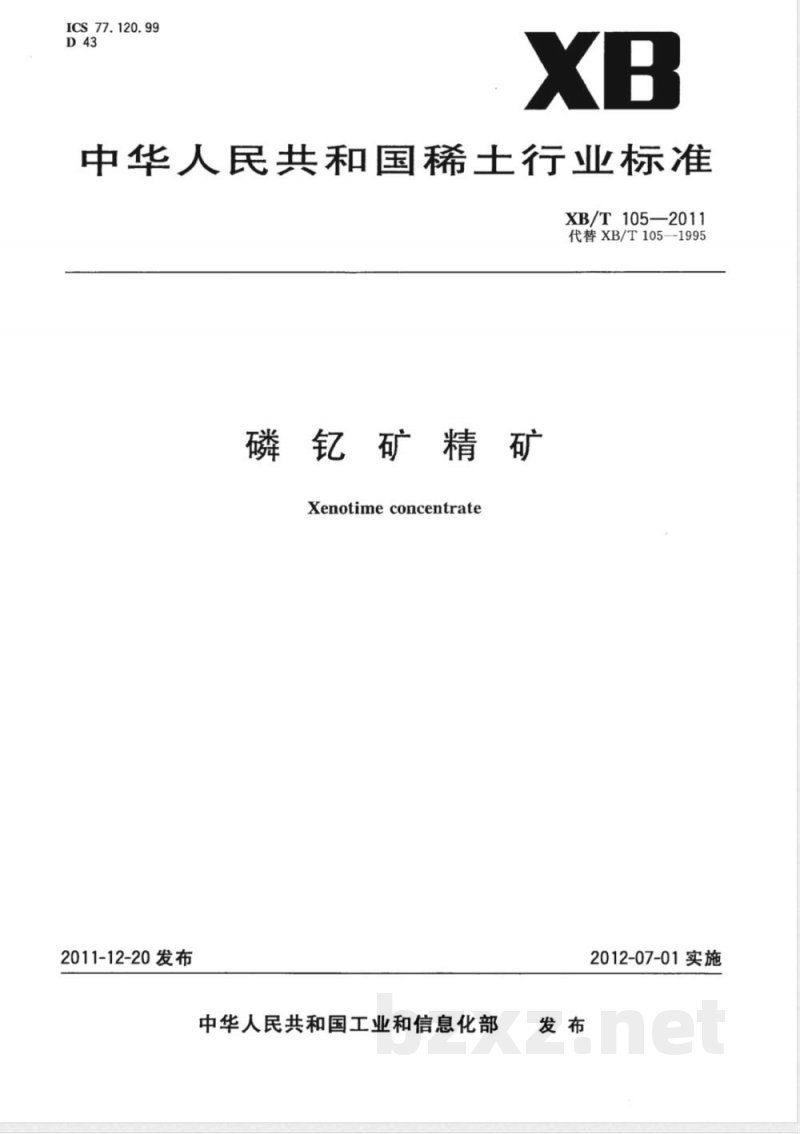

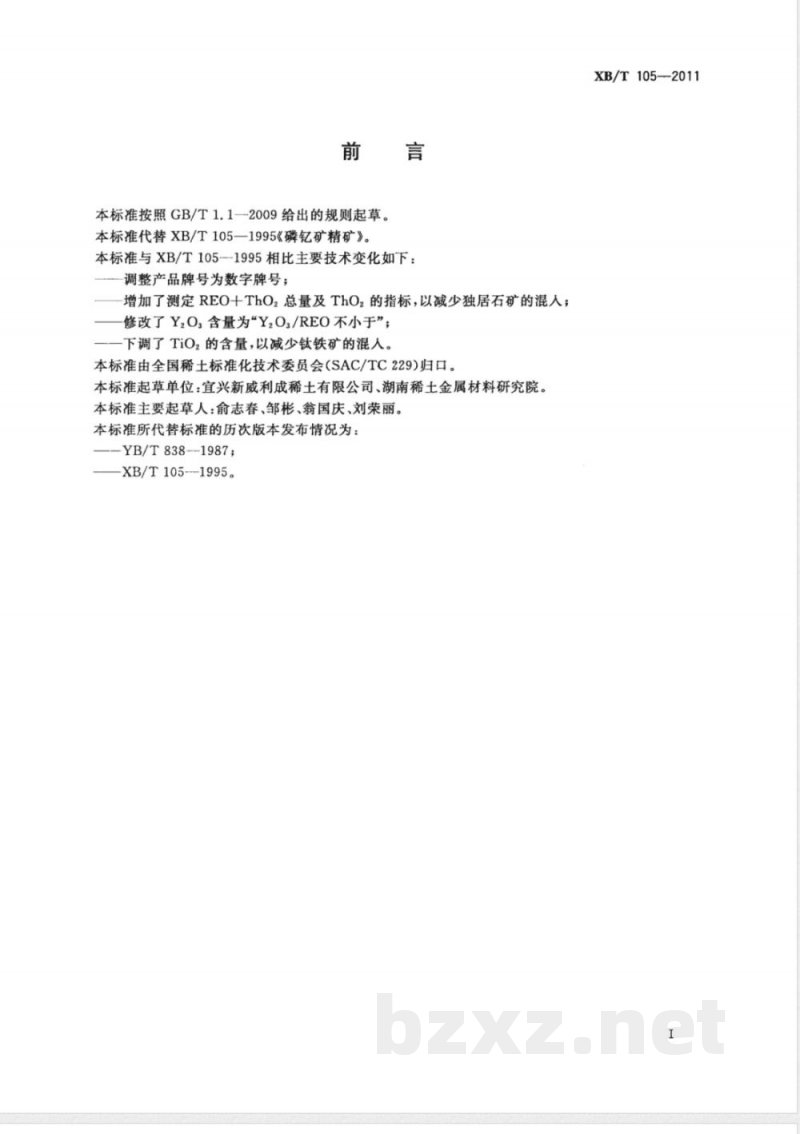

ICS 77.120.99 D43 XB 中华人民共和国稀土行业标准 XB/T 105—2011 代替 XB/T 105—1995 磷钇矿精矿（Xenotime concentrate） 2011-12-20 发布 中华人民共和国工业和信息化部发布 2012-07-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 XB/T 105—1995《磷钇矿精矿》。与 XB/T 105—1995 相比，主要技术变化如下： 1）调整产品牌号为数字牌号； 2）增加 REO+ThO2 总量及 ThO2 指标，以减少独居石矿混入； 3）修改 Y2O3 表述为 Y2O3/REO 不小于； 4）下调 TiO2 含量，以减少钛铁矿混入。 本标准由全国稀土标准化技术委员会（SAC/TC229）归口。 本标准起草单位：宜兴新威利成稀土有限公司、湖南稀土金属材料研究院。 主要起草人：俞志春、邹彬、翁国庆、刘荣丽。 本标准历次版本发布情况：YB/T 838—1987、XB/T 105—1995。 1 范围 本标准规定了磷钇矿精矿的要求、试验方法、检验规则及标志、包装、运输、贮存和质量证明书。 本标准适用于砂矿经选矿富集获得的干燥磷钇矿精矿，主要用于提取稀土化合物。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的： GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 18114 稀土精矿化学分析方法 GB/T 18882 稀土矿相关氧化物配分量测定方法 3 要求 3.1 化学成分 产品按化学成分分为五个牌号，化学成分应符合表1规定，需方有特殊要求时可另行协商并在合同中注明。 表1 化学成分（质量分数/%） 产品牌号：000360 REO+ThO2 ≥ 60.0 Y2O3/REO ≥ 60.0 ThO2 ≤ 1.0 TiO2 ≤ 1.0 ZrO2 ≤ 1.2 SiO2 ≤ 4.0 产品牌号：000357 REO+ThO2 ≥ 57.0 Y2O3/REO ≥ 60.0 ThO2 ≤ 1.3 TiO2 ≤ 2.0 ZrO2 ≤ 1.5 SiO2 ≤ 5.0 产品牌号：000355 REO+ThO2 ≥ 55.0 Y2O3/REO ≥ 60.0 ThO2 ≤ 1.5 TiO2 ≤ 3.0 ZrO2 ≤ 1.8 SiO2 ≤ 5.5 产品牌号：000353 REO+ThO2 ≥ 53.0 Y2O3/REO ≥ 60.0 ThO2 ≤ 1.7 TiO2 ≤ 4.0 ZrO2 ≤ 2.0 SiO2 ≤ 6.0 产品牌号：000350 REO+ThO2 ≥ 50.0 Y2O3/REO ≥ 60.0 ThO2 ≤ 2.0 TiO2 ≤ 5.0 ZrO2 ≤ 2.5 SiO2 ≤ 6.5 3.2 外观质量 3.2.1 产品为棕黄色细砂。 3.2.2 产品必须洁净，无目视可见夹杂物。 4 试验方法 4.1 化学成分 4.1.1 稀土总量及二氧化锆按 GB/T 18114 规定进行。 4.1.2 氧化钇按 GB/T 18882 规定进行。 4.1.3 二氧化钍、二氧化钛、二氧化硅的分析方法由供需双方协商确定并在合同中注明。 4.2 数值修约 按 GB/T 8170 规定执行。 4.3 外观质量 采用目视检查。 5 检验规则 5.1 检查与验收 产品由供方检验部门检验并出具质量证明书。需方如有异议，应在2个月内提出，由双方协商解决，必要时进行仲裁取样检验。 5.2 组批 产品按同一牌号分批检验。 5.3 检验项目 每批产品进行化学成分及外观质量检验。 5.4 取样与制样 化学成分仲裁取样按规定比例进行（1~5件全检，6~49件取10%，50~100件取10%，100件以上按平方根取样）。 采用插管法取样，每袋不少于50g，混匀后四分法缩分，密封保存。 外观质量逐袋检查。 5.5 检验结果判定 化学成分不合格时复检仍不合格则判该批不合格；外观质量不合格则整批不合格。 6 标志、包装、运输、贮存及质量证明书 6.1 标志与包装 产品内包装采用塑料袋热封或绳扎封口，每件净重50kg，外包装为铁制容器。
