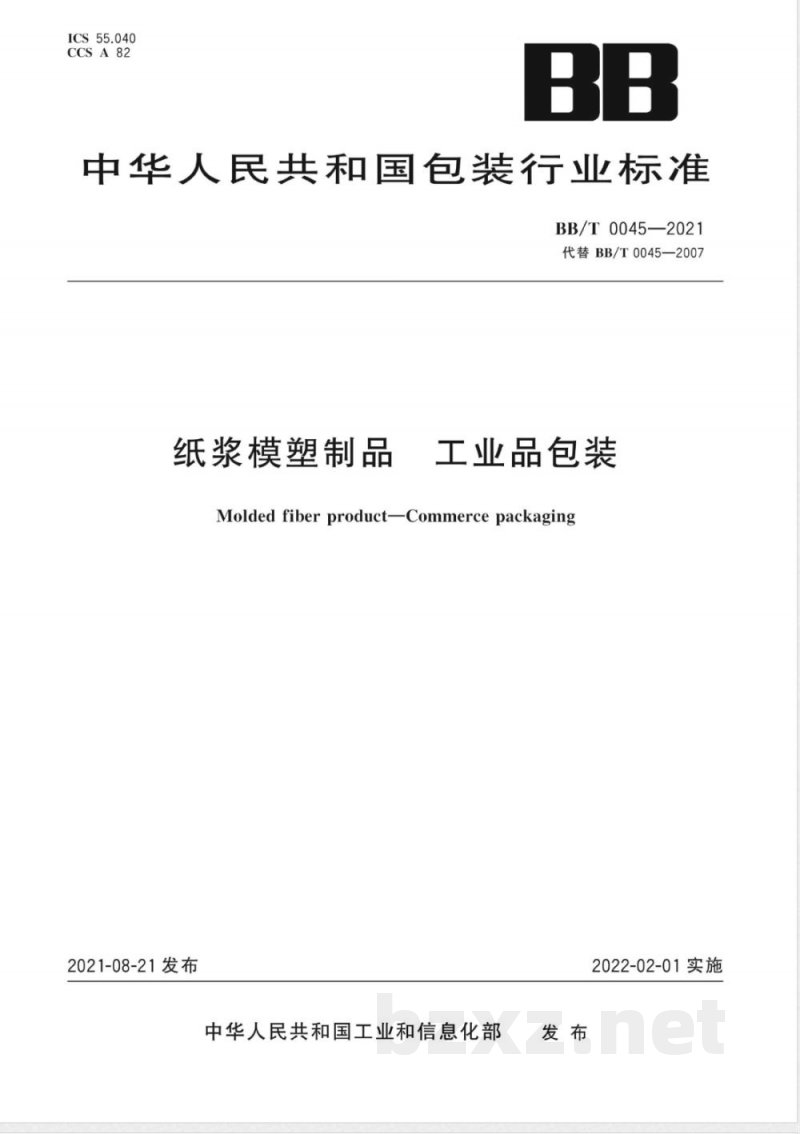

【其他行业标准】 纸浆模塑制品 工业品包装

ICS55.040
CCS A 82
中华人民共和国包装行业标准
BB/T0045—2021
代替BB/T0045—2007
纸浆模塑制品
工业品包装
Molded fiber product-Commerce packaging2021-08-21发布
中华人民共和国工业和信息化部发布
2022-02-01实施
规范性引用文件
术语定义
产品分类
技术要求
试验方法
检验规则
标志、包装、运输和贮存
BB/T0045—2021
BB/T0045—2021
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替BB/T0045—2007《纸浆模塑制品工业品包装》，与BB/T0045—2007相比，除结构调整和编辑性改动外，主要技术变化如下：更改了纸浆模塑制品的定义（见3.1，2007版的3.1）；删除了关键尺寸的术语和定义（见2007版的3.2）；一增加了热压主模具、热压辅模具、湿坏、正面、反面、型腔、毛丝、挂浆、褶皱、R角弧面、网格印、水迹印、晕圈共13条术语和定义（见3.2、3.3、3.4、3.5、3.6、3.7、3.8、3.9、3.10、3.11、3.12、3.13、3.14);
更改了产品分类方法和内容（见第4章，2007版的第4章）；一增加了异物杂质、挂浆、褶皱、R角弧面粗糙、凹凸点、网格印、变形、裁切、水迹印、晕圈、图文标记共11项外观的要求（见5.1)；更改了异色点、开裂的要求（见5.1，2007版的5.1.2）；更改了规格尺寸中长度允差、宽度允差、高度允差的要求（见5.2，2007版的5.1.1）；增加了规格尺寸中平面度、直线度的要求（见5.2)；更改了物理机械性能中质量允差、含水率、抗压力的要求，将吸水性的要求改为抗水性的要求（见5.3，2007版的5.2）；
更改了色差的要求，将色差从外观移到物理机械性能中（见5.3，2007版的5.1.2）；更改了目视检验的要求（见6.1.1，2007版的6.2）；增加了异物杂质、凹凸点、水迹印、挂浆、褶皱、R角弧面粗糙、网格印、变形、裁切、晕圈、图文标记共11项外观的试验方法（见6.1.2、6.1.3、6.1.4、6.1.5、6.1.7)；更改了异色点、开裂2项外观的试验方法（见6.1.3、6.1.6，2007版的6.2）；更改了长度、宽度、高度的试验方法（见6.2.1、6.2.2，2007版的6.3）；增加了平面度、直线度的试验方法（见6.2.3）；更改了在标准环境下进行试样状态调节和试验的对应范围，仅物理机械性能试验采用（见6.3.1，2007版的6.1)；
更改了质量允差、抗水性、色差、抗压力的试验方法（见6.3.2、6.3.4、6.3.5、6.3.6，2007版的6.2、6.4、6.6、6.7);
更改了检验规则的内容（见第7章，2007版的7）；更改了标志的要求，将储存改为贮存（见第8章，2007版的第8章）。本文件由中国包装联合会提出。本文件由全国包装标准化技术委员会（SAC/TC49)归口。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件起草单位：永发（河南)模塑科技发展有限公司、广州华工环源绿色包装技术股份有限公司、Ⅲ
BB/T0045—2021
东莞市汇林包装有限公司、永发（江苏)模塑包装科技有限公司、青岛永发模塑有限公司、龙岩市青橄榄环保科技有限公司。
本文件主要起草人：陈俊忠、龚俊、吴娇平、莫灿梁、刘桂有、艾永忠、沈超、左华伟、陈意梅、宾东明、张利丽、景秦阳、崔校奉、刘福娇、杨小龙、冷锋、赵战伟、邱建阳。本文件所代替的文件历次版本发布情况为：BB/T0045—2007。
1范围
纸浆模塑制品
工业品包装
BB/T0045—2021
本文件规定了工业品包装用纸浆模塑制品（以下简称“纸浆模塑制品”)的产品分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存本文件适用于湿法成型的工业品包装用纸浆模塑制品的设计、生产和检验。2规范性引用文件
下列文件中的内容通过文中规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志
纸、纸板和纸浆分析试样水分的测定GB/T462
GB/T1541一2013纸和纸板尘埃度的测定GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB/T4857.4—2008
码试验方法
GB/T10739
包装运输包装件基本试验第4部分：采用压力试验机进行的抗压和堆纸、纸板和纸浆试样处理和试验的标准大气条件GB/T12807一1991实验室玻璃仪器分度吸量管GB/T19437印刷技术印刷图像的光谱测量和色度计算GB/T24635.3产品几何技术规范（GPS）坐标测量机（CMM）确定测量不确定度的技术第
3部分：应用已校准工件或标准件GB/T34690.2—2017印刷技术
胶印数字化过程控制第2部分：作业环境3术语定义
下列术语和定义适用于本文件。3.1
品moldedfiberproduct
纸浆模塑制品
使用模具将植物纤维加工成拟定结构形状，并进行整饰、功能性等处理制成的产品3.2
热压主模具mainheatpressingmold对湿坏（3.4）进行加压、加热，赋予纸浆模塑制品（3.1）主要规格质量特征的模具。3.3
具assistedheatpressingmold
热压辅模具
对湿坏（3.4)进行加压、加热、排汽，与热压主模具（3.2)凹凸配合的模具。BB/T0045—2021
湿坏formingpart
吸滤模具吸附浆液纤维形成的拟定形状物3.5
cosmeticside
由热压主模具（3.2)压制形成的纸浆模塑制品（3.1)表面。3.6
no-cosmeticside
由热压辅模具（3.3)压制形成的纸浆模塑制品（3.1)表面。3.7
空cavity
物体下凹形成设定轮廊的空腔部分。3.8
linearcontaminant
嵌在纸浆模塑制品（3.1)中的线条状异物杂质3.9
泉overpulp
纸浆模塑制品（3.1)表面异常附着、不可无损剥离的非点状边缘不规则纸浆缺陷3.10
褶皱wrinkle
纸浆模塑制品(3.1)表面材料重叠、不平整的线状缺陷。3.11
R角弧面
R angle surface
纸浆模塑制品（3.1)上两个平面相交处的圆弧面。3.12
网格印
meshmark
正面（3.5）出现的网格状痕迹缺陷。3.13
水迹印
waterstain
纸浆模塑制品（3.1)表面液体流动状的痕迹缺陷。3.14
晕圈dark circle
与型腔（3.7)上边缘近似等距分布的条状痕迹缺陷。4产品分类
纸浆模塑制品根据预期功能用途分为三类：A类、B类、C类A类：以缓冲防护功能为主要技术特征，具有一定的定位功能的纸浆模塑制品；B类：同时兼顾缓冲防护和定位功能的纸浆模塑制品；C类：以精确定位功能为主要技术特征，具有一定的缓冲防护功能的纸浆模塑制品。2
5技术要求
5.1外观
外观质量应符合表1的要求。
异物杂质
异色点
产品正面
不应有明显霉变的异色点
表1外观质量要求
产品正面
应无异物杂质（长度
大于7mm的毛丝
不应超过2条）、无
不应有面积大于
20mm2的异色点；
每50mm×50mm
面积内大于7mm2
的异色点不应超过
不应有面积大于
100mm2的块状挂
浆，面积不大于
100mm的块状挂
浆不应超过1个；线
形挂浆的累计长度
不应大于100mm
BB/T0045—2021此内容来自标准下载网
产品正面
应无异物杂质（长度
大于7mm的毛丝
不应超过2条）、无
不应有面积大于
2.5mm的异色点；
每10mm×10mm
面积内大于1.5mm
的异色点不应超过3
个，大于0.3mm2的
异色点不应超过
不应有面积大于
100mm2的块状挂
浆，面积不大于
100mm2的块状挂
浆不应超过1个；线
形挂浆的累计长度
不应大于100mm
A型褶皱累计分布
长度不大于100mm
不应有分布宽度大
于5mm的B型褶
皱；分布宽度不大于
5mm的B型褶皱，
累计面积不应超过
BB/T0045—2021
产品正面
不应有宽度超过
R角弧面粗糙
凹凸点
网格印
水迹印
图文标记
1mm、长度超过
40mm的通透性
规格尺寸
规格尺寸应符合表2要求。
≤100
外观质量要求（续）
100200
长度允差
200≤400
4006001>1000
产品正面
不应有通透性开裂
和宽度大于3mm
的开裂；开裂单一长
度不应大于40mm，
累计长度不应大于
产品正面
不应有通透性开裂
和宽度大于2mm
的开裂；开裂单一长
度不应大于20mm，
累计长度不应大于
R角弧面处应光滑
不应有面积大于
2.0mm的凹凸点；
面积大于0.7mm2
的凹凸点，单个面不
应超过2个
不应有清晰可见的
网格印
应无明显的平面翘曲、收缩、膨胀等变形缺陷产品
切口应平滑整齐，无毛边、无压痕、无刀花、无起皮、烧焦、黄点等应无大于25mm2的
水迹印
应清晰可辨识
表2规格尺寸要求
应无目视可见的水
应无目视可见的晕圈
单位为毫米
宽度允差
高度允差
平面度
直线度
6≤100
100<6200
200<6≤400
40060061000
6>1000
h≤100
≤200
200≤400
400600
≤300
300600
注：“一”表示不要求；“*”表示供需双方商定，物理机械性能
物理机械性能应符合表3的要求。表3
m≤20g
20g质量允差/%
50g100g300g500g含水率/%
抗水性（如要求时)/min
抗压力
规格尺寸要求（续）
物理机械性能要求
同批产品应色泽均匀，不应有明显的色差BB/T0045—2021
单位为毫米
产品正面与标准样之
间的CIELAB色差
△Eh*应不大于3.5
按供需双方协商，需要时按6.3.6试验方法进行测试5
