【国家标准】 制鞋机械 安全要求 第4部分：鞋类成型机

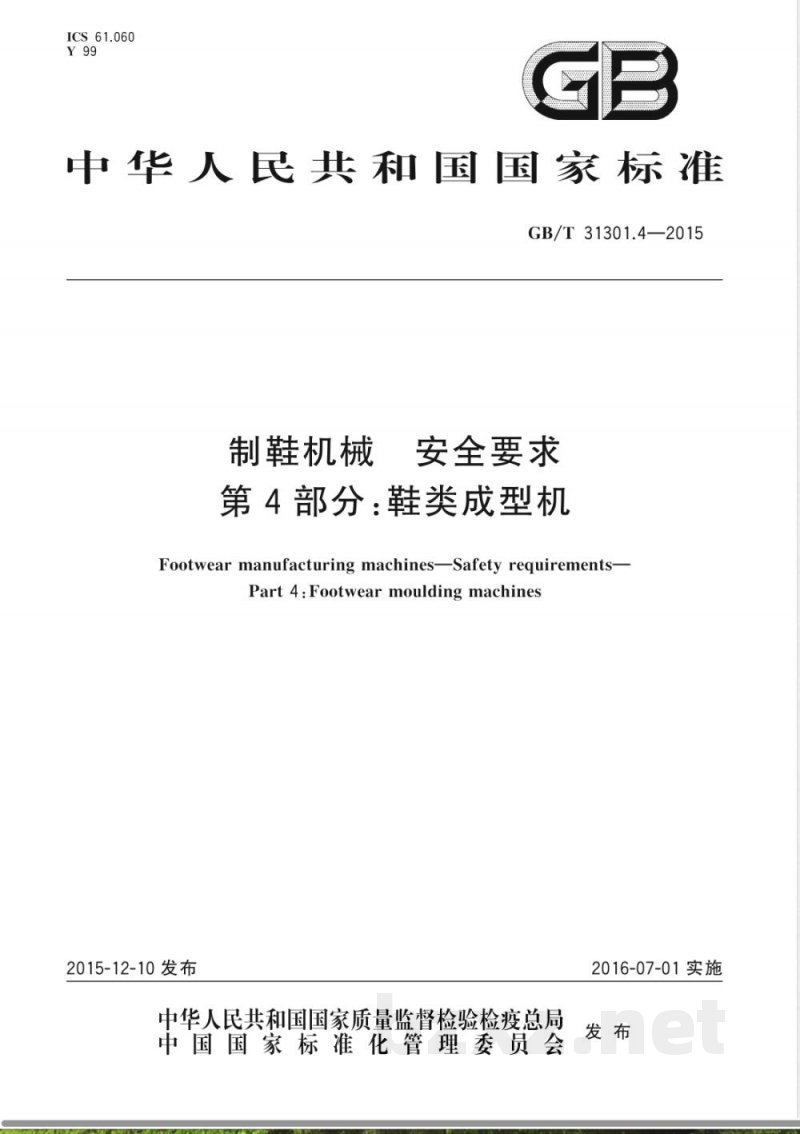

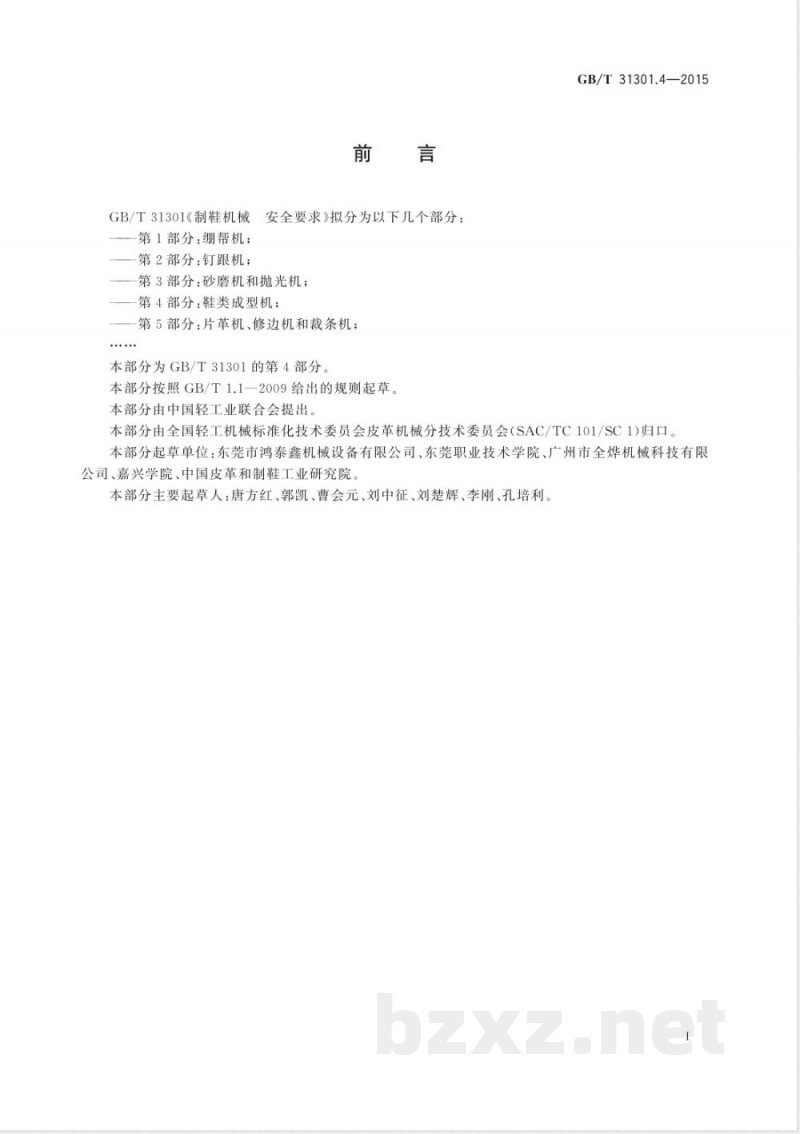

ICS 61.060 Y99 中华人民共和国国家标准 GB/T 31301.4—2015 制鞋机械 安全要求 第4部分：鞋类成型机 Footwear manufacturing machines — Safety requirements — Part 4: Footwear moulding machines 2015-12-10发布 2016-07-01实施 发布单位：中华人民共和国国家质量监督检验检疫总局、中国国家标准化管理委员会 前言 GB/T 31301《制鞋机械 安全要求》分为以下几个部分： 第1部分：绷帮机； 第2部分：钉跟机； 第3部分：砂磨机和抛光机； 第4部分：鞋类成型机； 第5部分：片革机、修边机和裁条机。 本部分为GB/T 31301的第4部分，按照GB/T 1.1—2009给出的规则起草。 本部分由中国轻工业联合会提出。 本部分由全国轻工机械标准化技术委员会皮革机械分技术委员会（SAC/TC101/SC1）归口。 本部分起草单位：东莞市鸿泰鑫机械设备有限公司、东莞职业技术学院、广州市全烨机械科技有限公司、嘉兴学院、中国皮革和制鞋工业研究院。 本部分主要起草人：唐方红、郭凯、曹会元、刘中征、刘楚辉、李刚、孔培利。 引言 按照GB/T 15706—2012的规定，本部分属于C类标准。本部分所涉及的机械以及危险、危险状态和危险事件的范围在本部分的范围中给出。当本C类标准的要求与A类标准或B类标准中的规定不一致时，对于按照本C类标准设计和制造的机器，应优先采用本C类标准的要求。 1 范围 GB/T 31301的本部分规定了鞋类成型机在结构、运输、安装、调试、设定、示教或过程转换、操作、清洗、维护、报废及拆解等方面的安全要求。 本部分涵盖操作者在预期使用以及可预见误用情况下，与鞋类成型机相关的所有重大危险、危险状态和危险事件（见附录A）。 本部分适用于制鞋工业中用于生产鞋及鞋配件的鞋类成型机器，包括： — 连帮鞋成型机； — 单底及鞋配件成型机； — 整鞋及靴成型机。 本部分同样适用于上述机器在无需对设备进行除模具之外其他改动的情况下，用于生产其他类似产品。 本部分还适用于以下附加设备：喷雾装置、注射装置、浇注装置、喷嘴清洗器、拉料杆、模具清洗装置、活化装置，以及准备阶段和后处理机器人及相关设备。 本部分不适用于以下设备，除非其用于连帮鞋成型或反应成型： — 使用固定注射装置和固定模具位置（夹紧装置）的成型机； — 使用固定测量和混料装置以及直线结构（模架）活动工作站的成型机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 3766—2001 液压系统通用技术条件 GB 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 7932—2003 气动系统通用技术条件 GB/T 8196—2003 机械安全 防护装置 固定式和活动式防护装置设计与制造一般要求 GB 14048.5—2008 低压开关设备和控制设备 第5-1部分：控制电路电器和开关元件 GB/T 15706—2012 机械安全 设计通则 风险评估与风险减小 3 术语和定义 （本部分涉及的术语和定义依据相关标准执行） 4 安全要求和/或保护措施 包括重大危险清单、防护装置要求、联锁防护装置系统要求、脱扣装置要求、双手操纵装置要求、保持运行控制装置要求等。 5 安全要求和/或保护措施的验证 规定对安全措施有效性的验证方法。 6 使用信息 规定设备使用过程中应提供的安全信息及说明。 附录 附录A（资料性附录）：重大危险清单 附录B～附录N（规范性附录/资料性附录）：包括防护装置要求、联锁系统要求、压敏装置要求、合模控制要求、双故障安全控制系统要求、集成制造系统安全防护、带控制功能防护装置要求、烧伤阈温度、噪声测试规范等内容。 参考文献
