【国家标准】航空航天用单耳托板薄自锁螺母

本网站发布时间： 2026-02-06 19:18:59

GB/T42098-2022
现行
　点击下载此标准

基本信息

标准号：
GB/T 42098-2022
标准名称：
航空航天用单耳托板薄自锁螺母
标准类别：
国家标准(GB)
英文名称：
Self-locking single-lug ancher reduced series nuts with MJ thread for aerospace
标准状态：
现行
发布日期：
2022-12-30
实施日期：
2023-04-01
出版语种：
简体中文
下载格式：
.pdf .zip
下载大小：
1.37 MB

手机扫码下载更方便

标准分类号

标准ICS号：
航空器和航天器工程>>航空航天制造用紧固件>>49.030.30螺母
中标分类号：
航空、航天>>航空器与航天器零部件>>V20紧固件

关联标准

采标情况：
ISO 3191:1998

出版信息

出版社：
中国标准出版社
页数：
8页
标准价格：
24.0

其他信息

起草人：
吴博、张健、吕瑞林、杨玉玲、宋聪
起草单位：
中国航空综合技术研究所、中国直升机设计研究所
归口单位：
全国航空器标准化技术委员会(SAC/TC 435)
提出单位：
全国航空器标准化技术委员会(SAC/TC 435)
发布部门：
国家市场监督管理总局国家标准化管理委员会

标准简介/下载

点击下载

标准简介：

本文件规定了航空航天用单耳托板薄自锁螺母（以下简称螺母）的结构和尺寸，强度等级为1100Mpa /235℃, 1100MPa /315℃2）和1100MPa 1）/425℃2）。本文件适用于航空航天用单耳托板薄自锁螺母的设计。

标准内容

部分标准内容：

GB/T 42098—2022 航空航天用单耳托板薄自锁螺母

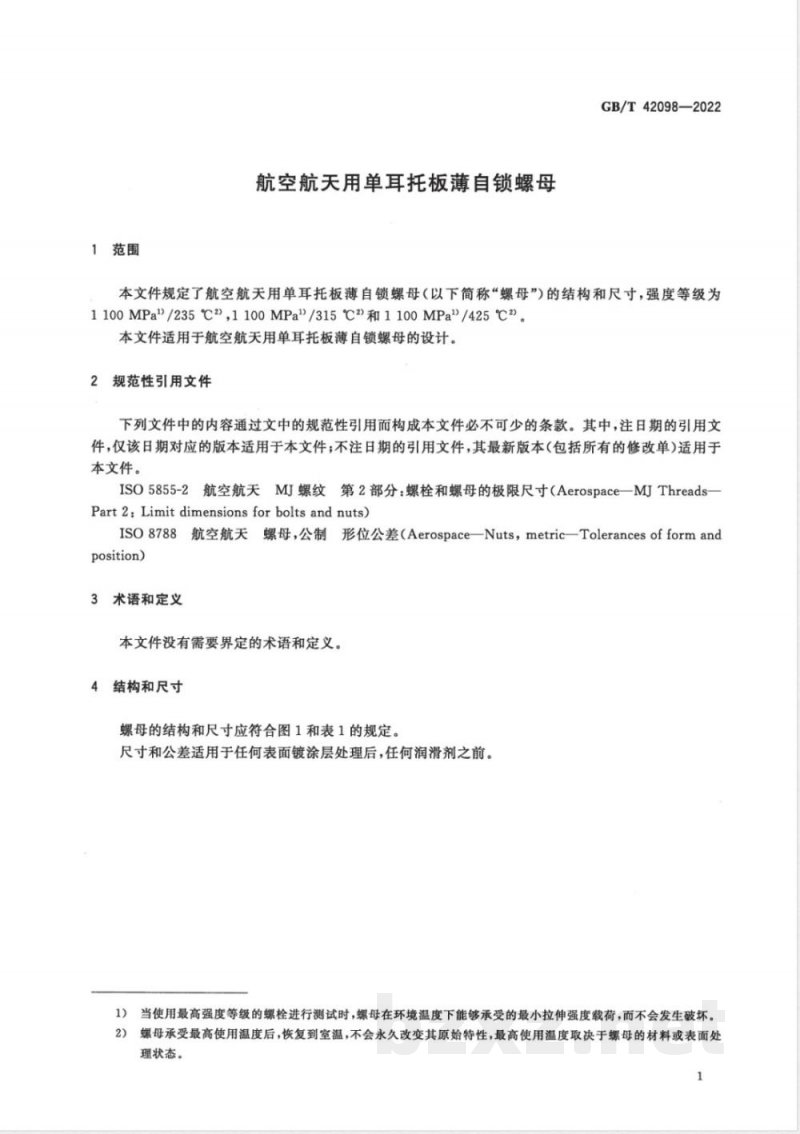

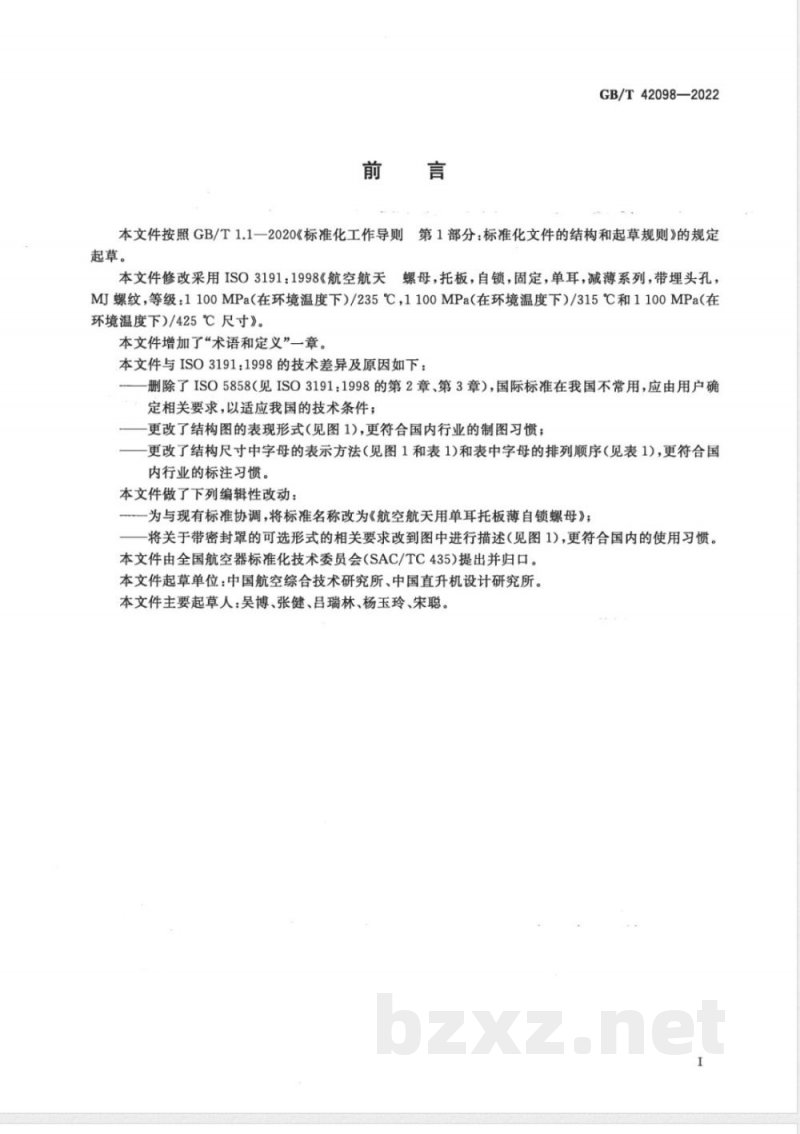

1 范围
本文件规定了航空航天用单耳托板薄自锁螺母（以下简称“螺母”）的结构和尺寸，适用于强度等级为1100MPa/235℃、1100MPa/315℃和1100MPa/425℃的螺母设计。

2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

ISO 5855-2 航空航天 MJ螺纹 第2部分：螺栓和螺母的极限尺寸
ISO 8788 航空航天螺母 公制形位公差

3 术语和定义
本文件没有需要界定的术语和定义。

4 结构和尺寸

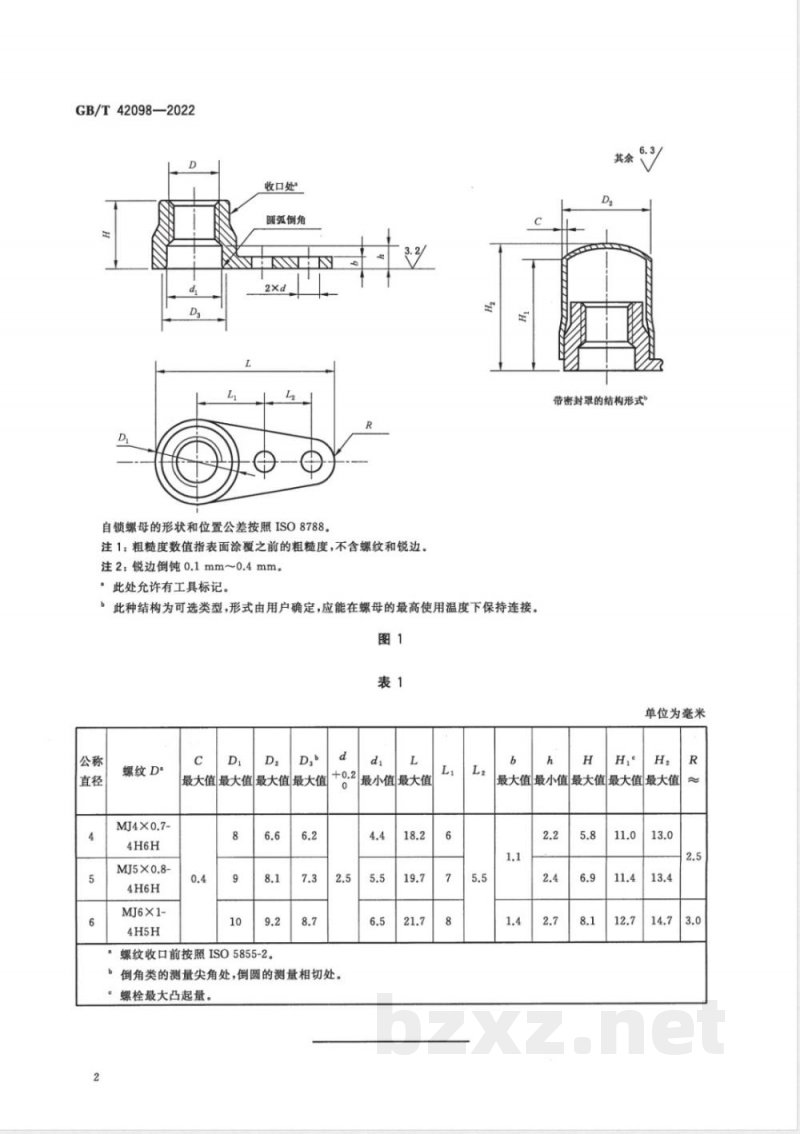

螺母的结构和尺寸应符合图1和表1的规定。尺寸及公差适用于任何表面镀涂层处理后、任何润滑剂之前。

说明：
- 自锁螺母形状和位置公差按照 ISO 8788 执行。
- 表面粗糙度数值指涂覆前的粗糙度，不包含螺纹和锐边。
- 锐边倒钝：0.1 mm～0.4 mm。
- 此处允许有工具标记。
- 带密封罩结构为可选类型，由用户确定，应能在最高使用温度下保持连接。

图1（结构说明）：
螺母结构包含收口处、圆弧倒角及自锁结构。

表1 尺寸（节选整理）
公称直径：5，6

螺纹规格：
- MJ4×0.7 - 4H6H
- MJ5×0.8 - 4H6H
- MJ6×1 - 4H5H

尺寸参数（原表不完整，按OCR整理）：
C：0
D2：最大值 8、6.6、8.1、9.2（对应不同规格）
Db：最大值 6.2、7.3、8.7
其他参数：0.4、10 等（原文信息不完整，按原始OCR保留）

注：螺纹收口前按照 ISO 5855-2 执行。

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
