【其他行业标准】计时仪器用极限与配合公称尺寸至18 mm插入中间公差等级的标准公差数值

本网站发布时间： 2026-01-29 17:45:06

QB/T2267-2015
现行
　点击下载此标准

基本信息

标准号：
QB/T 2267-2015
标准名称：
计时仪器用极限与配合公称尺寸至18 mm插入中间公差等级的标准公差数值
标准类别：
其他行业标准
英文名称：
Limits and fits for timekeeping instruments—Standard tolerance value of inserted middle tolerance grade for nominal size up to 18mm
标准状态：
现行
发布日期：
2015-10-10
实施日期：
2016-03-01
出版语种：
简体中文
下载格式：
.pdf .zip
下载大小：
7.85 MB

标准分类号

标准ICS号：
精密机械、珠宝>>钟表学>>39.040.01钟表学综合
中标分类号：
轻工、文化与生活用品>>钟表、自行车、缝纫机>>Y11钟表

关联标准

替代情况：
替代QB/T 2267-1996

出版信息

出版社：
中国轻工业出版社
标准价格：
0.0
出版日期：
2016-03-01

其他信息

起草人：
田景志、陈斌、周文霞、马静、郭新刚、王洪庆、谢逸
起草单位：
轻工业钟表研究所、天津海鸥表业集团有限公司、珠海罗西尼表业有限公司、上海表业有限公司
归口单位：
全国钟表标准化技术委员会（SAC/TC 160）
提出单位：
中国轻工业联合会
发布部门：
中华人民共和国工业和信息化部
主管部门：
全国钟表标准化技术委员会（SAC/TC 160）

标准简介/下载

点击下载

标准简介：

本标准规定了公差等级IT 5～IT 10中插入中间公差等级的标准公差数值。本标准适用于计时仪器中公称尺寸至18 mm的圆柱面及其他表面或结构的尺寸公差。
本标准按照GB/T 1.1-2009给出的规则起草。
本标准代替QB/T 2267-1996《计时仪器用公差与配合尺寸至18 mm插入中间公差等级的标准公差数值》。
本标准与QB/T 2267-1996相比，除编辑性修改外主要技术差异如下：
——修改标准名称；
——增加附录B。
本标准由中国轻工业联合会提出。
本标准由全国钟表标准化技术委员会（SAC/TC 160）归口。
本标准起草单位：轻工业钟表研究所、天津海鸥表业集团有限公司、珠海罗西尼表业有限公司、上海表业有限公司。
本标准主要起草人：田景志、陈斌、周文霞、马静、郭新刚、王洪庆、谢逸。
本标准所代替标准的历次版本发布情况为：
——QB/T 2267-1996。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1800.1 产品几何技术规范（GPS）极限与配合第1部分：公差、偏差和配合的基础
GB/T 1803 极限与配合尺寸至18mm孔、轴公差带
GB/T 8170 数值修约规则与极限数值的表示和判定

标准内容

部分标准内容：

ICS39.040.01
分类号：Y11
备案号：52159-2015

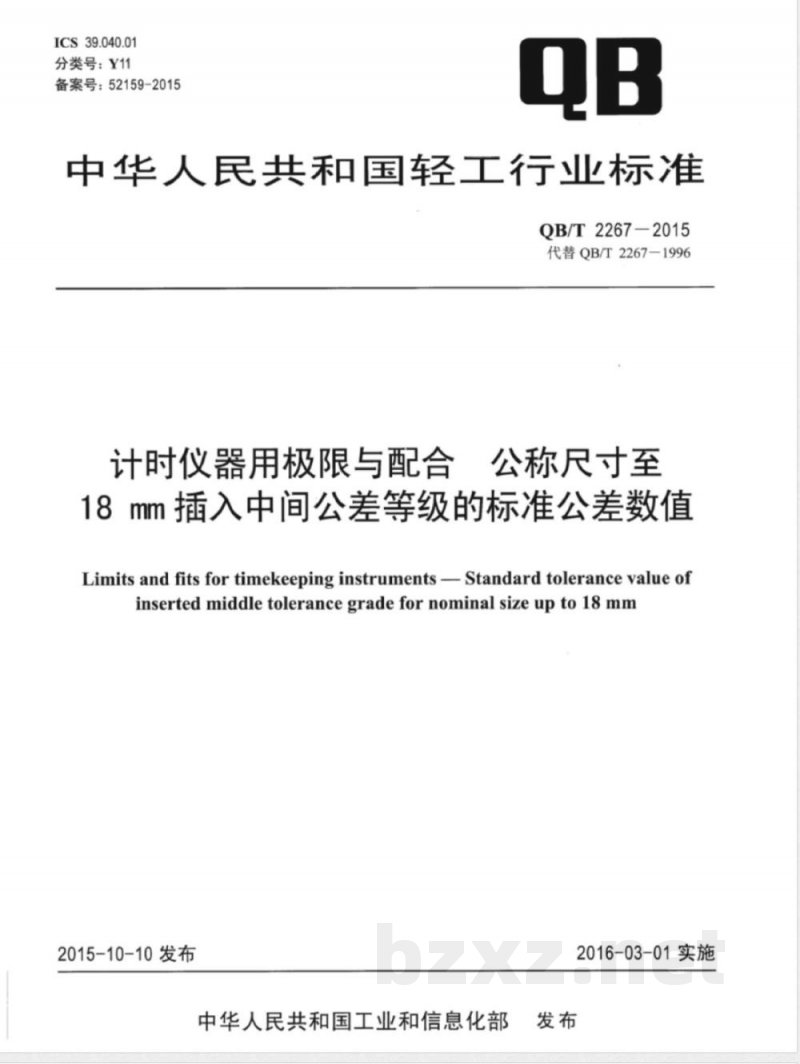

中华人民共和国轻工行业标准
QB/T2267-2015
代替QB/T2267-1996
计时仪器用极限与配合
公称尺寸至
18mm插入中间公差等级的标准公差数值Limits and fitsfortimekeeping instruments-Standard tolerancevalueofinsertedmiddletolerancegradefornominalsizeupto18mm2015-10-10发布
中华人民共和国工业和信息化部2016-03-01实施

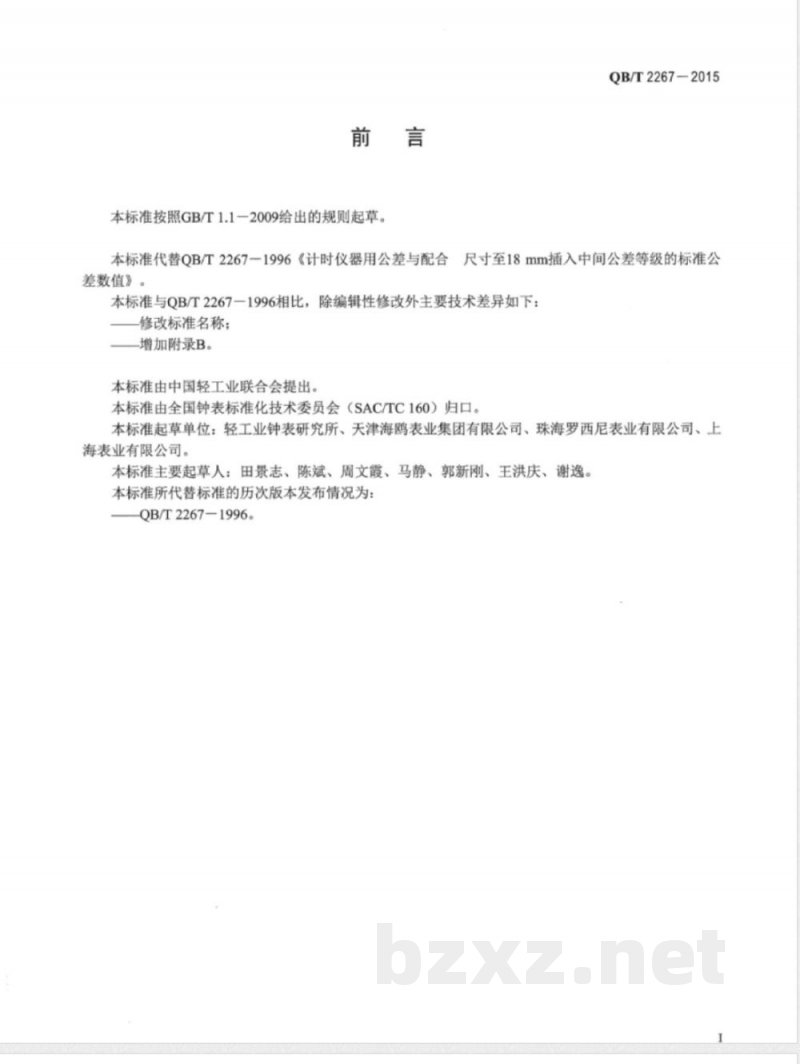

本标准按照GB/T1.1一2009给出的规则起草。QB/T2267—2015
本标准代替QB/T2267一1996《计时仪器用公差与配合尺寸至18mm插入中间公差等级的标准公差数值》。
本标准与QB/T2267一1996相比，除编辑性修改外主要技术差异如下：-修改标准名称；
-增加附录B。
本标准由中国轻工业联合会提出。本标准由全国钟表标准化技术委员会（SAC/TC160）归口。本标准起草单位：轻工业钟表研究所、天津海鸥表业集团有限公司、珠海罗西尼表业有限公司、上海表业有限公司。
本标准主要起草人：田景志、陈斌、周文霞、马静、郭新刚、王洪庆、谢逸。本标准所代替标准的历次版本发布情况为：QB/T2267-1996。

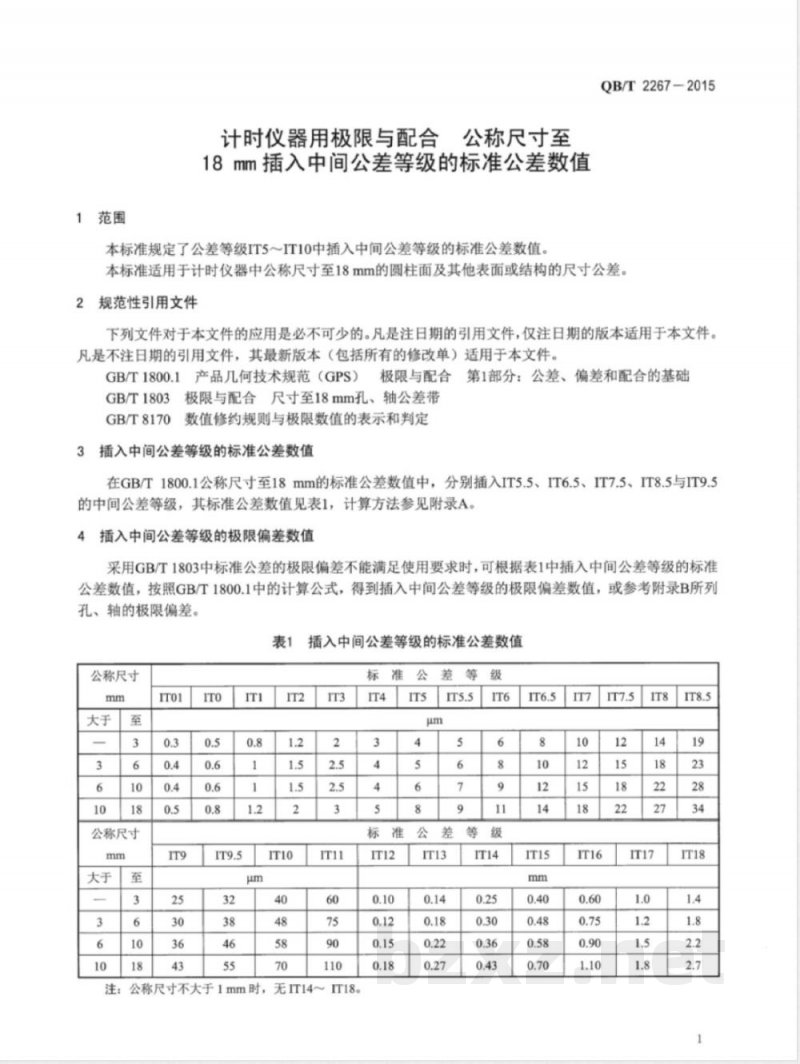

1范围
计时仪器用极限与配合公称尺寸至18mm插入中间公差等级的标准公差数值本标准规定了公差等级IT5～IT10中插入中间公差等级的标准公差数值。QB/T2267-2015
本标准适用于计时仪器中公称尺寸至18mm的圆柱面及其他表面或结构的尺寸公差。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1800.1产品几何技术规范（GPS）极限与配合第1部分：公差、偏差和配合的基础GB/T1803极限与配合尺寸至18mm孔、轴公差带数值修约规则与极限数值的表示和判定GB/T8170
插入中间公差等级的标准公差数值在GB/T1800.1公称尺寸至18mm的标准公差数值中，分别插入IT5.5、IT6.5、IT7.5、IT8.5与IT9.5的中间公差等级，其标准公差数值见表1，计算方法参见附录A。4
插入中间公差等级的极限偏差数值采用GB/T1803中标准公差的极限偏差不能满足使用要求时，可根据表1中插入中间公差等级的标准公差数值，按照GB/T1800.1中的计算公式，得到插入中间公差等级的极限偏差数值，或参考附录B所列孔、轴的极限偏差。
公称尺寸
公称尺寸
插入中间公差等级的标准公差数值标
公称尺寸不大于1mm时，
无IT14~
IT18。
QB/T2267-2015
（资料性附录）
插入中间公差等级的标准公差数值计算方法插入中间公差等级的标准公差数值是采用被插入首尾两个公差等级的几何平均值，即首尾两数相乘再开方的方法来计算。计算结果尾数数值的进舍按GB/T8170中进舍规则进位。示例：
公称尺寸至3mm尺寸段中，在公差等级IT8和T9之间插入一个中间公差等级IT8.5，公差数值为：T8.5=Vir8xIT9-V14×2519um
孔的极限偏差
（资料性附录
公称尺才至18mm含中间公差等级的孔、轴的极限偏差孔的极限偏差见表B.1。
孔的极限偏差
QB/T2267-2015
单位为微米
QB/T2267-2015
表B.1（续）
单位为微米
表B.1（续）
QB/T2267-2015
单位为微米
QB/T2267-2015
轴的极限偏差
轴的极限偏差见表B.2。
表B.1（续）
轴的极限偏差免费标准下载网bzxz
单位为微米
单位为微米
表B.2（续）
QB/T2267-2015
单位为微米
QB/T2267—2015
表B.2（续）
单位为微米
表B.2（续）
QB/T2267-2015
单位为微米
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
