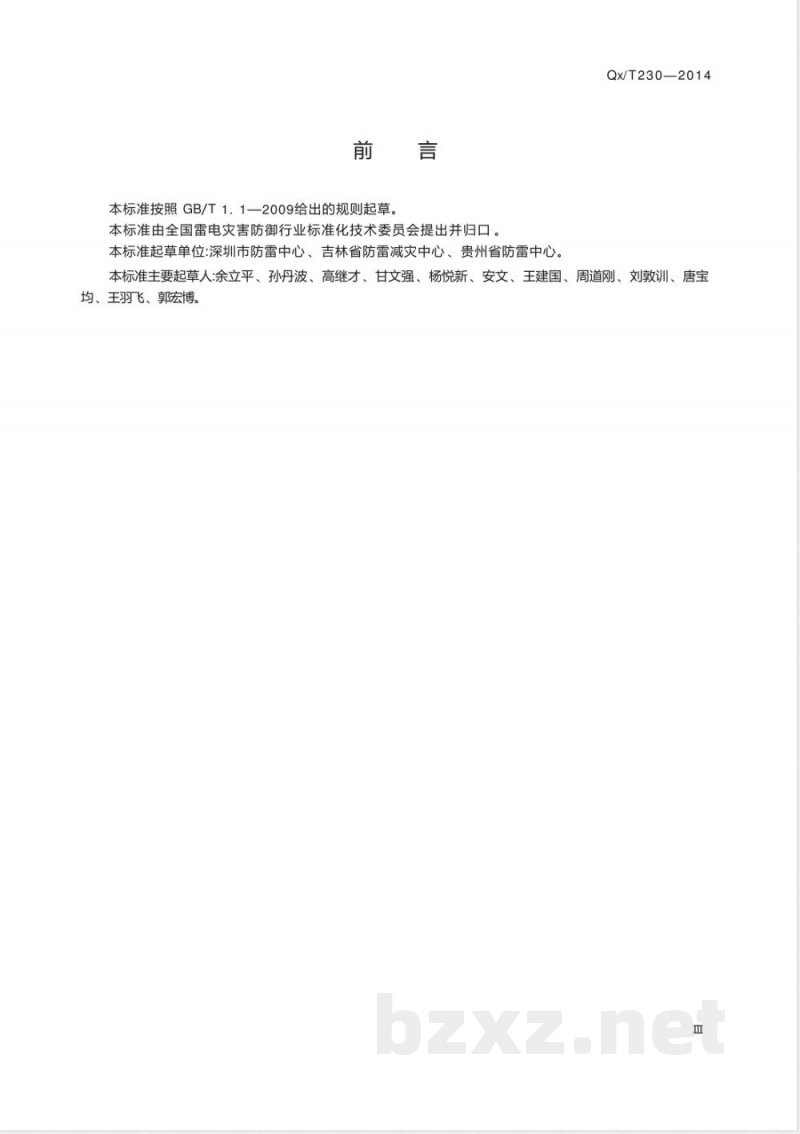

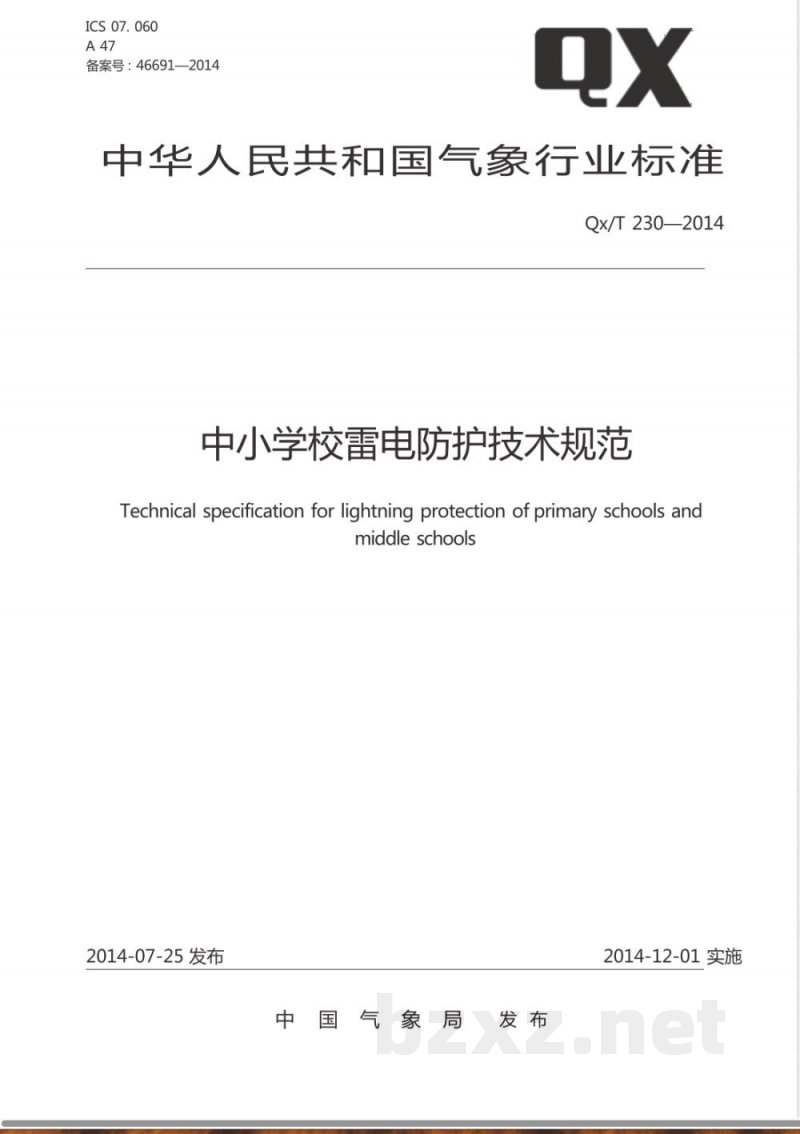

ICS 07.060 A47 备案号：46691—2014 QX 中华人民共和国气象行业标准 QX/T 230—2014 中小学校雷电防护技术规范 Technical specification for lightning protection of primary schools and middle schools 2014-07-25发布 中国气象局发布 2014-12-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由全国雷电灾害防御行业标准化技术委员会提出并归口。本标准起草单位：深圳市防雷中心、吉林省防雷减灾中心、贵州省防雷中心。本标准主要起草人：余立平、孙丹波、高继才、甘文强、杨悦新、安文、王建国、周道刚、刘敦训、唐宝均、王羽飞、郭宏博。 1 范围 本标准规定了中小学校（简称学校）雷电防护的基本要求、设计要求、施工要求以及管理和维护要求。本标准适用于新建、改建和扩建学校的雷电防护，特殊教育学校、幼儿园、儿童福利院可参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 21714.3—2008 雷电防护 第3部分：建筑物的物理损坏和生命危险 GB 50054—2011 低压配电设计规范 GB 50057—2010 建筑物防雷设计规范 GB 50169—2006 电气装置安装工程接地装置施工及验收规范 GB 50204 混凝土结构工程施工质量验收规范 GB 50311—2007 综合布线系统工程设计规范 GB 50601—2010 建筑物防雷工程施工与质量验收规范 QX 4 气象台（站）防雷技术规范 QX/T 10.2—2007 电涌保护器 第2部分：低压电气系统中的选择和使用原则 QX/T 10.3—2007 电涌保护器 第3部分：电子系统信号网络中的选择和使用原则 QX 30—2004 自动气象站场室防雷技术规范 3 术语和定义 GB 50057—2010界定的术语和定义适用于本文件，并重复列出部分术语如下。 3.1 直击雷（direct lightning flash） 闪击直接击于建（构）筑物、其他物体、大地或防雷装置上，产生电效应、热效应和机械力的雷击现象。[GB 50057—2010，定义2.0.13] 3.2 雷击电磁脉冲（LEMP） 雷电流经电阻、电感、电容耦合产生的电磁效应，包括闪电电涌和辐射电磁场。[GB 50057—2010，定义2.0.25] 3.3 防雷装置（LPS） 用于减少雷击对建（构）筑物及其周边造成损害和人员伤亡的系统，由外部防雷装置和内部防雷装置组成。[GB 50057—2010，定义2.0.5] 3.4 外部防雷装置（external lightning protection system） 由接闪器、引下线和接地装置组成。[GB 50057—2010，定义2.0.6] 3.5 内部防雷装置（internal lightning protection system） 由防雷等电位连接及与外部防雷装置的间隔距离组成。[GB 50057—2010，定义2.0.7] 3.6 接闪器（air-termination system） 由接闪杆、接闪带、接闪线、接闪网及金属构件等组成的拦截雷电装置。[GB 50057—2010，定义2.0.8] 3.7 引下线（down-conductor system） 用于将雷电流从接闪器传导至接地装置的导体。[GB 50057—2010，定义2.0.9] 3.8 接地装置（earth-termination system） 由接地体和接地线组成，用于将雷电流导入大地的系统。[GB 50057—2010，定义2.0.10]
