【其他行业标准】 古树名木防雷技术规范

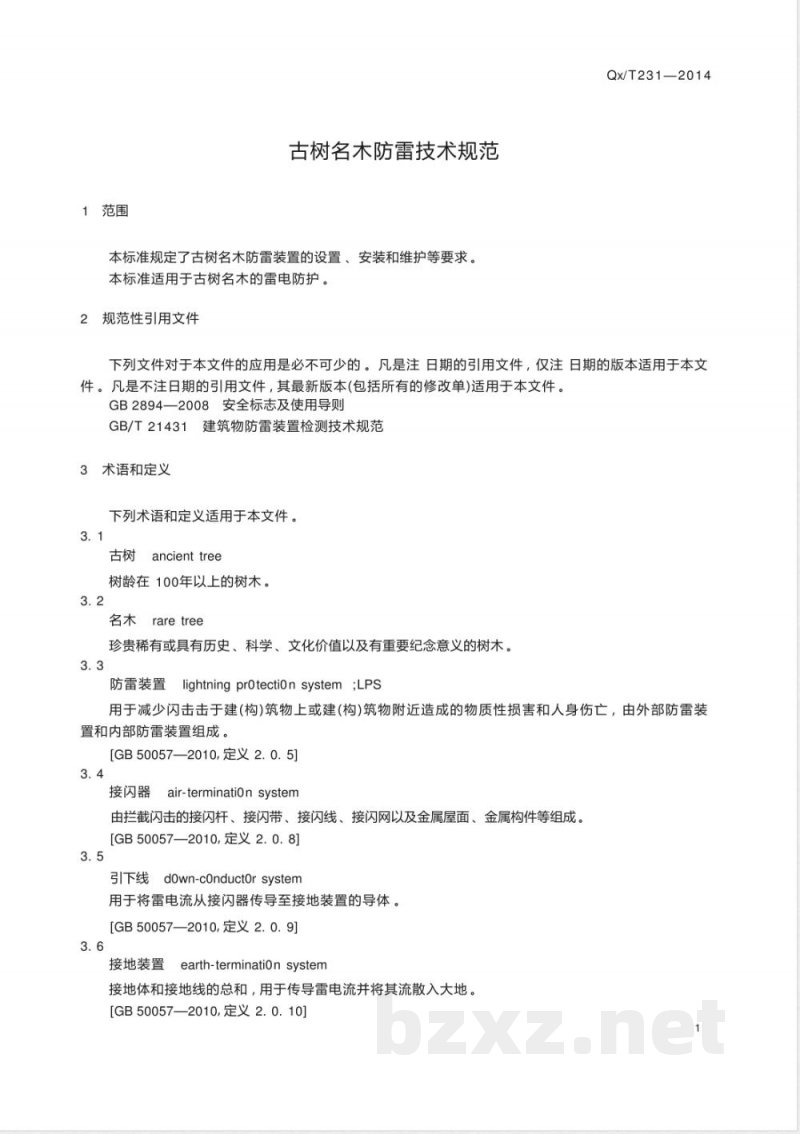

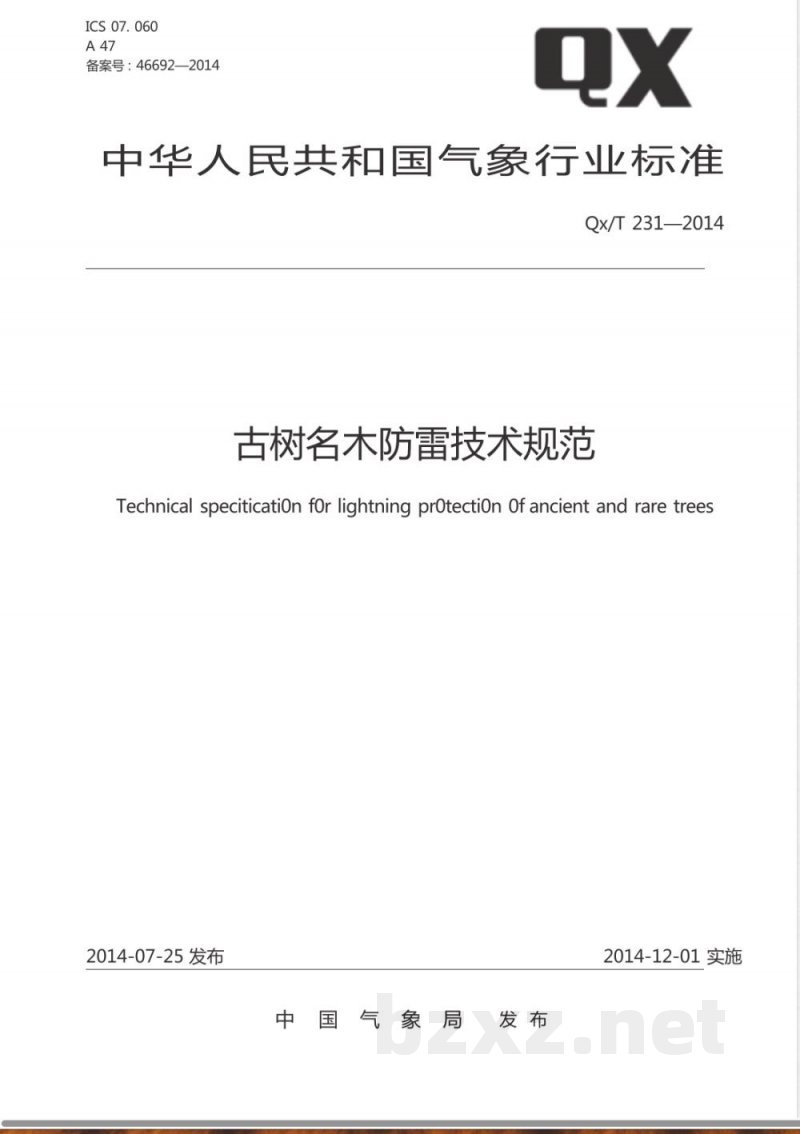

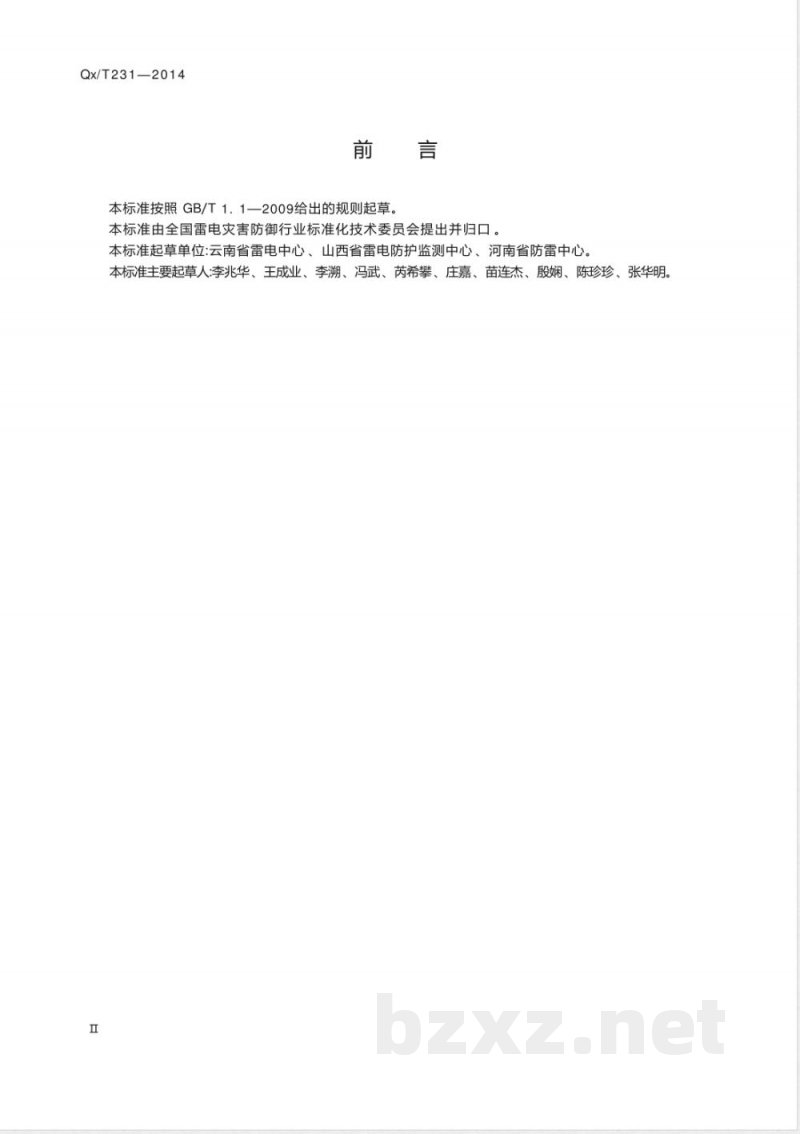

ICS 07.060 A47 备案号：46692—2014 QX 中华人民共和国气象行业标准 QX/T 231—2014 古树名木防雷技术规范 Technical specification for lightning protection of ancient and rare trees 2014-07-25发布 中国气象局发布 2014-12-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由全国雷电灾害防御行业标准化技术委员会提出并归口。本标准起草单位：云南省雷电中心、山西省雷电防护监测中心、河南省防雷中心。本标准主要起草人：李兆华、王成业、李溯、冯武、芮希攀、庄嘉、苗连杰、殷娴、陈珍珍、张华明。 1 范围 本标准规定了古树名木防雷装置的设置、安装和维护等要求。本标准适用于古树名木的雷电防护。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB 2894—2008 安全标志及使用导则 GB/T 21431 建筑物防雷装置检测技术规范 3 术语和定义 下列术语和定义适用于本文件。 3.1 古树（ancient tree） 树龄在100年以上的树木。 3.2 名木（rare tree） 珍贵稀有或具有历史、科学、文化价值以及重要纪念意义的树木。 3.3 防雷装置（lightning protection system, LPS） 用于减少雷击对建（构）筑物及其附近造成损害和人身伤亡的系统，由外部防雷装置和内部防雷装置组成。[GB 50057—2010，定义2.0.5] 3.4 接闪器（air-termination system） 由接闪杆、接闪带、接闪线、接闪网及金属构件等组成，用于拦截雷电流的装置。[GB 50057—2010，定义2.0.8] 3.5 引下线（down-conductor system） 用于将雷电流从接闪器传导至接地装置的导体。[GB 50057—2010，定义2.0.9] 3.6 接地装置（earth-termination system） 由接地体和接地线组成，用于将雷电流传入大地的系统。[GB 50057—2010，定义2.0.10] 4 一般规定 4.1 古树名木防雷应根据地理位置、环境条件、雷击概率及后果等因素综合确定防护措施。 4.2 防雷装置应与古树名木及自然景观相协调。 4.3 防雷设计安装应尽量减少对树体及根系的影响。 4.4 防雷装置不得影响行人正常活动。在人行通道或人员聚集区域附近时，宜距人行通道边缘不小于3m，并设置警示标志及安全护栏。当无法满足时，接地装置埋设深度不应小于1m。 4.5 接地装置宜尽量远离树体主根系。 4.6 对遭受雷击或存在损伤的古树名木，应先进行修复处理后再实施防雷保护。 4.7 当附近建（构）筑物防雷装置已覆盖古树名木保护范围时，可不单独设置防雷装置。 5 单株古树名木防雷装置的设置与安装 5.1 接闪器 5.1.1 接闪器设置 保护单株古树名木的接闪器可采用以下方式： a）设置于树体主干或粗壮枝干上； b）设置于古树名木附近。 5.1.2 设置于树体上的接闪杆应高于树冠最高点1.0m以上，必要时采用多支接闪杆组合保护。 5.1.3 接闪杆支撑结构应采用轻质、抗老化材料，并满足当地最大风力及树体摆动条件。 5.1.4 接闪杆应采用抱箍固定，抱箍宜为非金属抗老化柔性材料。如采用金属材料，应满足以下要求： —抱箍宽度不小于40mm，厚度不小于4mm，且可调节； —内衬应采用非金属抗老化柔性材料，且宽度大于抱箍宽度。 （以下内容原文缺失/截断）
