【国家标准(GB)】 电气附件 家用和类似用途剩余电流监视器

ICS 29. 130

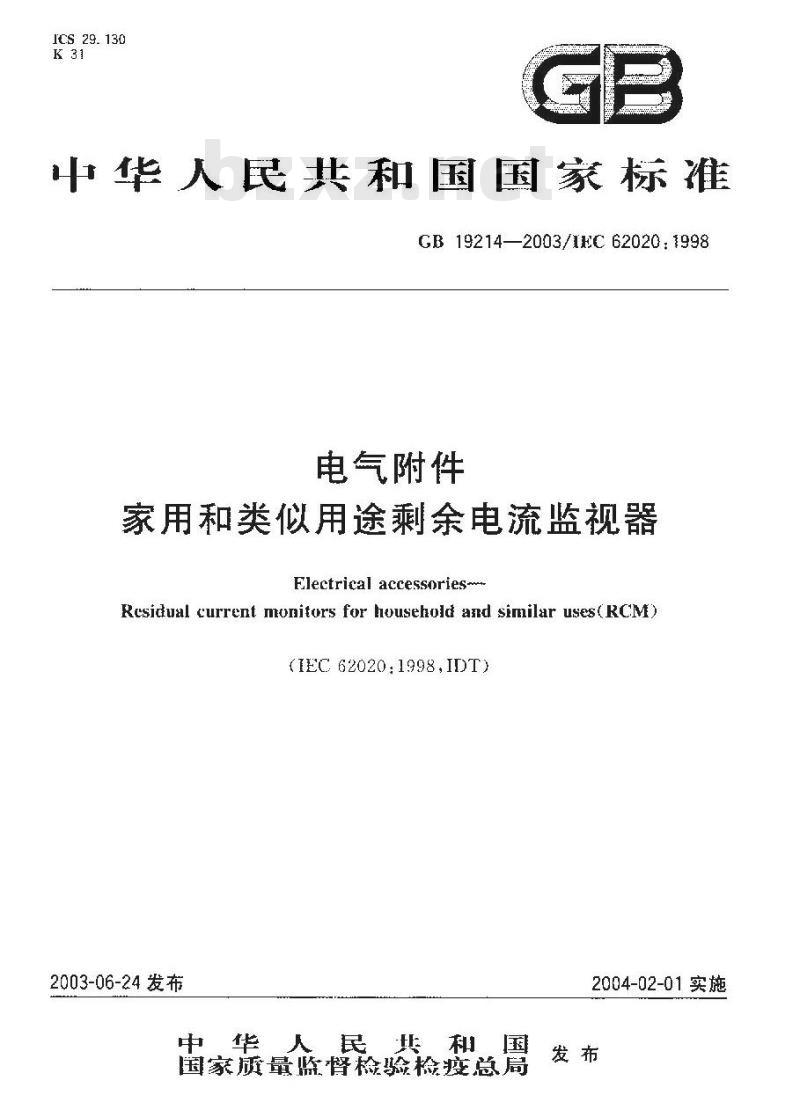

中华人民共和国国家标准
GB 192142003/1EC 62020.1998
电气附件
家用和类似用途剩余电流监视器Electrical accessories
Rcsidual current monitors for household and similar uses(RCM)(1EC 62020;1998,IDT)
2003-06-24发布
中华人民共和国
国家质量监督检验检疫总局
2004-02-01实施

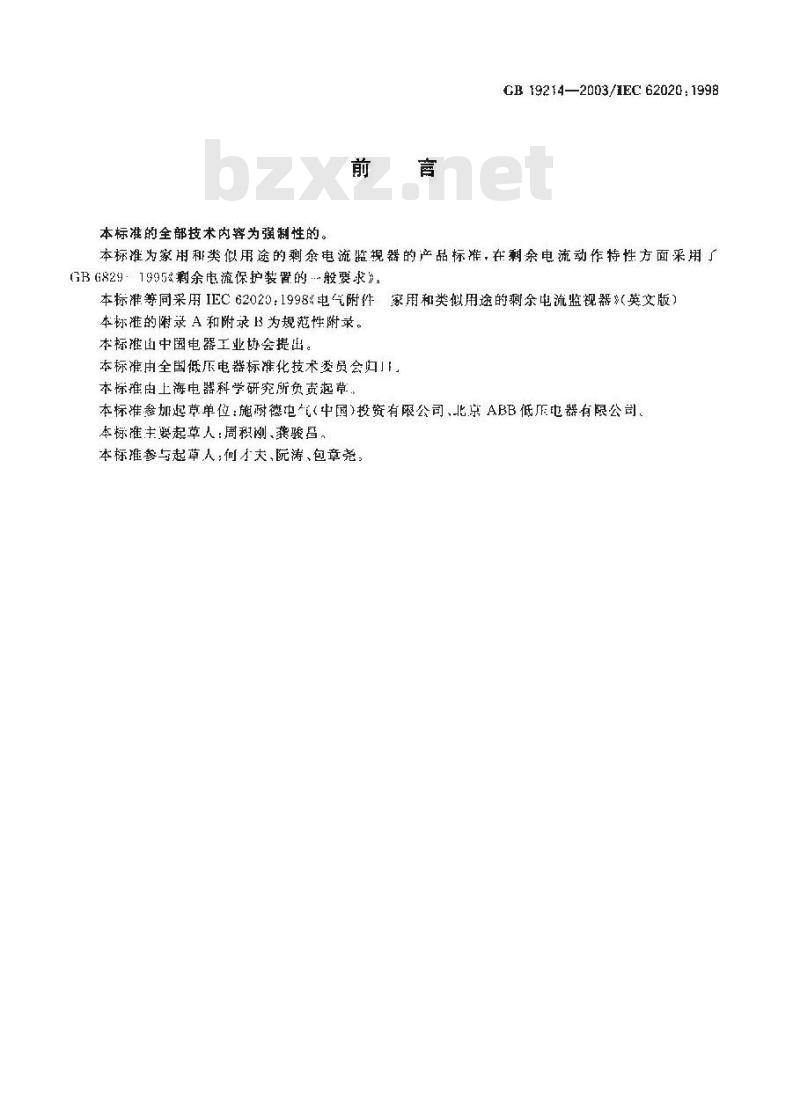

本标准的全部技术内容为强制性的。前
CB 19214—2003/1EC 62020: 1998本标准为家用和类似用途的剩余电流监视器的产品标准，在剩余电流动作特性方面采用了GB68291995&剩余电流保护装置的·般要求》。本标准等同采用IEC62020：1998&电气附件家用和类拟用途的剩余电流监视器英文版）本标准的随录 A 和附录 B 为规范性附录,本标推山中国电器工业协会提出。本标准由全国低压电器标准化技术委员会归本标推白上海电器科学研究所负责起草本标准参加起草单位：施耐德电（中国)投资有限公司、北京ABB低电器有限公司。本标准主要起草人：周积刚、龚骏昌本标推参与起草人：何才夫、阮涛、包章尧，范围
电气附件
G3 19214-2003/IEC 62020:1998蒙用和类似用途剩余电流监视器本标准适用于额定电压不超过交流410V.额定电流不超过125A的家用和类似用途的余电流监视器（以下简称RM）
RCM是用米监视设备中的剩余电流并在带电部作与外露的导电部件或地之的剩余电流超过预定值时发出报警信号。
RCM检测突然施加的或缓慢上升的交流剩余电流和脉动直流测余电流（见8.16)。本标准适用于能够同时执行检测剩余电流，将剩余电流值与剩余动作电流磁相比较以及当余电流超过剩余凱作电流值时提供个现定的报警借号等功能的装置。本标准不包括具有内部电池的RCM。本标准的技术要求活用于正常的环境条件（克.7.1）。对在严酷环境条件场所使用的RCM可能必须补究技术要求，
本标谁不包绝缘监视装置（IMD).该装置属于1EC.61557-8的范围。注：RC:M与[MID 的区别是:RCM的脏规功能是无源的,并只能响应被监视装罩的不乎衡故障流。IME 的监视和谢望功能是有源的，它能谢量没备中衡和不平衡的绝象电阻或抗(现IEC:615578)。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标的条款。凡是注日期的引用文件，其随后所有的修改单（不包括谢误的内容）或修订版均不适用于本标谁，然而，鼓励根据本标推达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的啡用支件，其最新版本适用丁本标推，GR156--1993标准电压(neqIFC G0038:1983)Ci3/T2423.41993电工电子产品基本环境试验规程试验Di：交变湿热试验力法（eyy1EC600682-301980)
GB/T2124.21993电工电子产品基本环境试验规程热试验导则（egVIEC60068-2-281900)
GB/F2900.181992电工术语低压电器（e1V1F60050-441：1984）GB4208--1993外先防护等级（IP代码）（eqV1EC60529：1989)GB/T5169.101997电工电子产品若火危险试验试验方法灼热丝试验方法总则（idtIFC60695-2-1/0:1994)
GB/T 6405.21996电气设备用图形符号(idl.IF 60417-2：1994）GB6829-1995剩余电流动作保护器的-般要求（eqVIEC60755：1983）GB/T7676（所有部分）-1998直接作用模拟指示电测量仪表及其附件（idtIEC60051）GB16895.4：1997建筑物电装置第5部分：电气设备的选择和安装第53章：开关设备和控制设备(idt IEC60364-5 53:1994)GR16895.12一200T建筑物电气装置第4部分：安全保护第11章：过电压保护：第443节：天/过电压或操作过电压保护（idtIEC:603644443：1995)GB767161-2003家用和类似用途的不带过电流保扩的剩余电流动作断路器（RCCH）第1部分：一般规则(idt IEC 51008-1：1996)CB19214--2003/JEC62020:1998

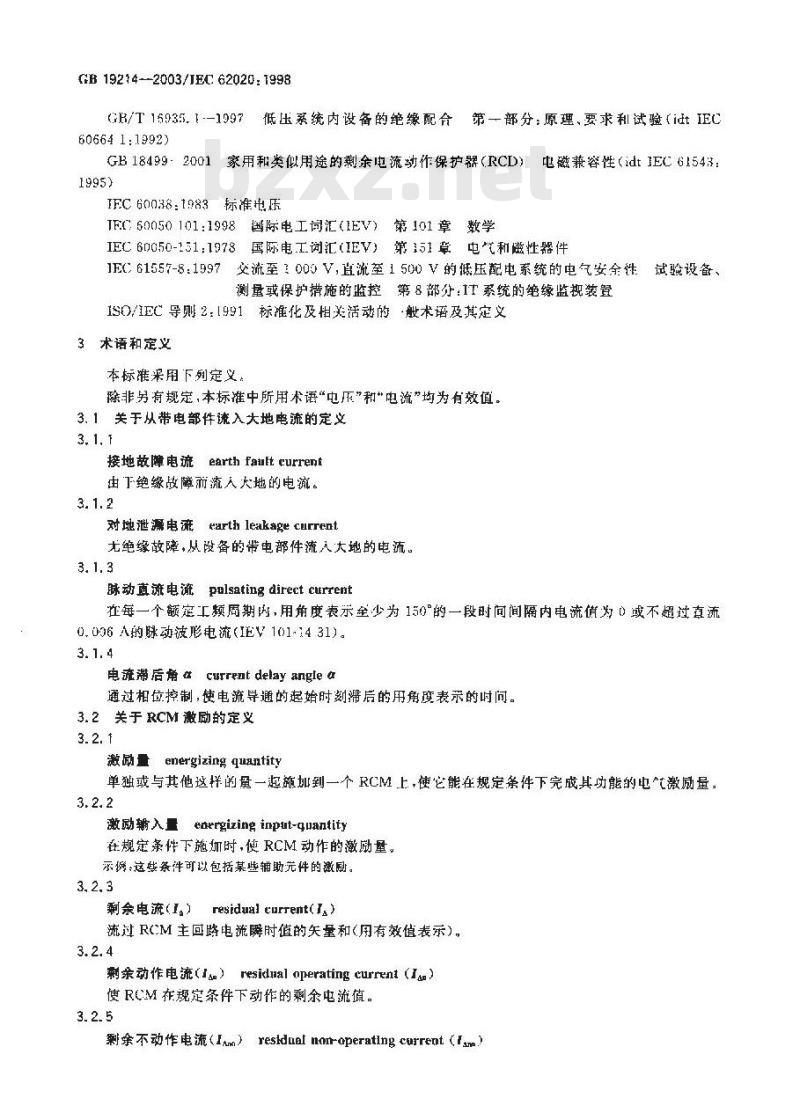

GR/T 16935. 1--1997
低压系统内设备的绝缘配合第一部分：原理、要求和试验（itt IEC60664 1:1992)
GB18499：2001家用和类似用途的剩余电流动作保护器（RCD）电磁兼容性（idtIEC61543：
IFC 60038：1983标准电压
TFC:60050101:1998国际电工词汇（IEV）第101章数学IEC60050-151：1978国际电工词汇（IEV）第151章电和磁性器件1EC61557-8：1997交流至000V，直流至1500V的低压配电系统的电气安余性试验设备、测量或保护措施的监控，第8部分：系统的绝缘监规装置IS0/IEC导则2：991标准化及相关活动的·般术语及其定义3术语和定义
本标准采用下列定义，
除非另有规定，本标准中所用术语“电压\和\电流”均为有效值。3.1关于从带电部件流入大地电流的定义3. 1. 1
earth fault current
接地故障电流
由下绝缘敌障而流人大地的电流。3.1.2
earth leakage current
对地泄漏电流
绝缘故障，从设备的带电部件流人大地的电流。3. 1. 3
脉动直流电斑
palsating direct current
在每一个额定工频周期内，用角度表示全少为150°的一段时问间隔内电流值为0或不超过直流0.096 A的脉动波形电流(IEV101-14 31)。3. 1. 4
电流带后角acurrentdelayangle&通过相位控制，使电流导通的起始时刻滞后的用角度表示的时问。3.2关于RCM激励的定义
激励量energizing quantity
单独或与其他这样的量一起施加到一个RCM上，使它能在规定条件下完成其能的电“激励量3.2.2
激励输入量energizing input-quantity在规定条件下施如时，RCM动作的激励量。示例，这些条件可以包括某些辅助元件的激刷。3.2.3
剩余电流(I）
residual current(I)
流过RCCM主回路电流瞬时值的失量和（用有效值表示），3.2.4
剃余动作电流（）residual operating current（L）使RCM 在规定条件下动作的剩余电流值。3.2.5
剩余不动作电流（Ian）residualnonroperatingcurrent（fane）GR 19214—2003/IEC 62020.1998在该电流或低于该电流时，RCM在规定条件下不动作的剩余电流值。3.3关于RCM动作和功能的定义

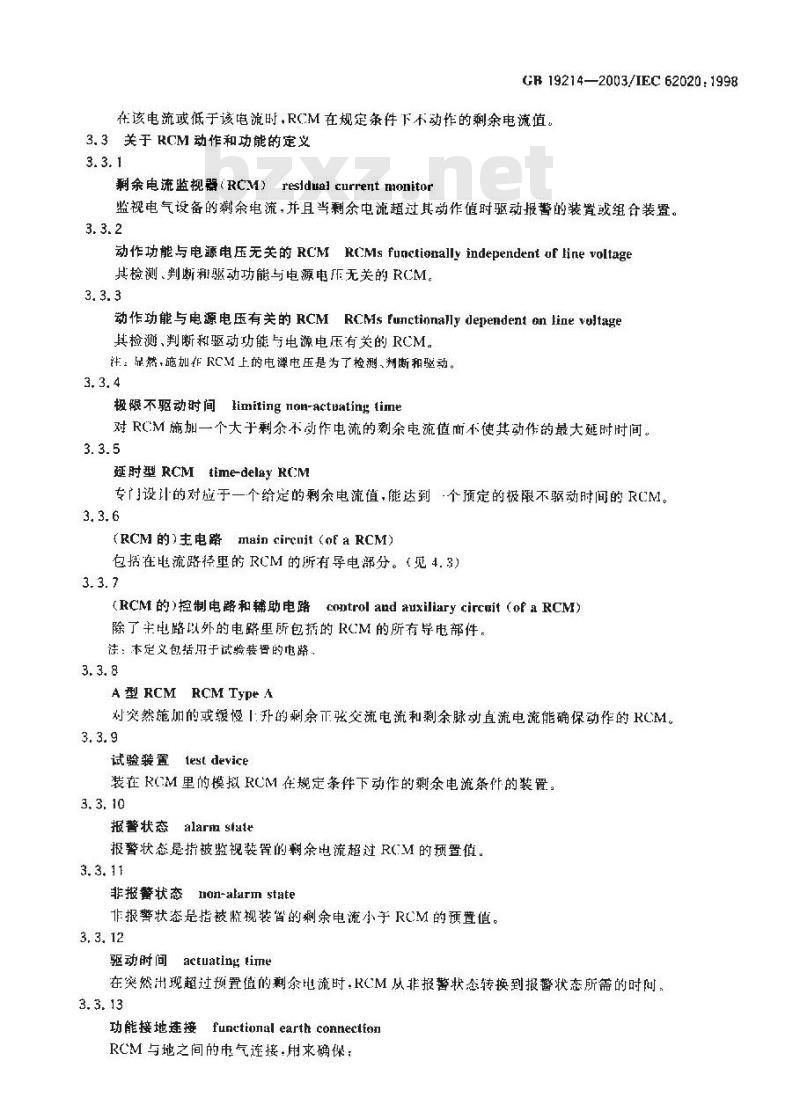

剩余电流监规器（RCM）residualcurrentmonitor监视电气设备的剩余电流，并且当剩余电流超过其动作值时驱动报警的装置或组合装置。3.3.2
动作功能与电源电压无关的RCMRCMs functionallyindependentuf linevoltage其检测、判断利驱动功能与电源电亚无关的RCM。3.3.3
动作功能与电源电压有关的RCMRCMs Functinnallydependent an lineveitage其检测、判断和驱动功能与电源电压有关的RCM。注：显然，施加作RCM上的电源电压是为了检测、判断和驱动。3.3.4
极限不驱动时间limitingnon-actuatingimt对RCM施加一个大于剩余不动作电流的剩余电流值而不使其动作的最大延时时间。3.3.5
延时型 RCM time-delay RCM
专门设计的对应于一个给定的剩余电流值，能达到个预定的极限不驱动时间的RCM。3.3.6
（RCM的）主电路main cirenit（of aRCM）包括在电流路径里的RCM的所有导电部分。（见4.3）3. 3. 7
（RCM的）控制电路和辅助电路controlandauxiliarycircmit（ofaRCM）除了半电路以外的电路里所包括的RC'M的所有导电部件。法：本定义包括用于试验装昏的电路。3.3. 8
A 型 RCM RCM Type A
对突然施加的或缓慢1升的剩余正弦交流电流和剩余脉动直流电流能确保动作的RCM。3. 3. 9
试验装置 lest device
装在RCM里的模拟RCM在规定条件下动作的剩余电流条件的装置。3.3. 10
报警状态alarm stule
报警状态是指被监视装胃的剩余电流超过RC.M的预置值。3. 3. 11
Emon-alarmstate
非搬蓄状态
报警状态是指被监视装智的余电流小于RCM的预置值。3, 3. 12
驱动时间 aetuating lime
在突然出现超过预置值的剩余电流时，RCM从非报警状态转换到报警状态所需的时间。3.3. 13
功能接地连接functionalearth connecifonRCM与地之间的电气连接·用来确保：GB 19214-2003/IEC: 62020:1998电源侧中线断开时正确驱动，
一具有判别功能的RCM 的参考点。3.4与激励量值和范圈有关的定义3.4.1
额定值rated walne
由制造广对RCM的特定I作条件所规定的量值，3.4.2
主电路中不动作的过电流non-aperatingovercurrentsinthemainclrcnt不动作过电流极限值的楚义见3.4.2.」和3.1.2.2。注；主出路过电流时·由于检测装不身的不对称，即使没存剩余电筑，检满装置也可能发生动作。3.4.2.1
具有两个电流回路的RCM通以负载电流时的过电流极限值linmitingvaluefoverculrrentincaseof a load through a RCM with two current paths没有任何对架或对地故障以及没有对地泄漏电流时，能够流过个具有两个心流问路RCM而不使其转换到报警状态的过电流负载的最大。3. 4.2.2
单相负载通过RCM时的过电流极限值limitingvalueof overcurrentincaseof a singlephase loadthrough a RCM
没有任何对架或对地故障以及没有对地泄漏电流时，能够流过RCM面不使其转换到报警状念的单相过电流负载最大值。
剩余短路耐受电流residual shori-circult withstatd current在规定的条件下能够确保RCM动作的剩余电流最大慎，大于该值时，该装置可能障受不可逆转的变化：
预期电流prospective currenl
如果RCM的过电流保护装置（如彩有的话）的每个主电流回路用个阻抗可忽略不计的导体代替时,在电路中流过的电流。
注：预期电流问样可以看作一个实际电流，例如：预期分断电流，预期峰值电流·预期刺余电流等：3.4.5
限制短路电流conditionat short-circuit current被一合适的出联的短略保护装置（以下简称SCPI))保护的RCM有规定的使用科工作条件下能够承受的预期电流的交流分量值。3.4.6
限制剩余短路电流condltional residnal short-cireuit currcnt被一合适的中联的SCPD保护的RCM在规定的使用和工作条件下能够承受的剩余预期电流的交流分量值。
F焦耳积分）（Joule integral)电流的平方作给定的时间间隔（)内的积分。Ft ax
3.5与影响量值和范画有关的定义d
影响量inuencing qunntity
可能改变RCM的规定动作的征何量。3.5.2
影响量的基准值referencevalue of an influencingquantlty与制造厂规定的特性有关的影响董值。3.5.3
GB19214—2003/1EC620201998
影响量的基准条件referenceconditionsof influencingquaatities所有的影响量都是基罹值，
影响量的范围range of an infuencingquantity当其他影响量都是基推值时,可使RCM在规定的条件下动作的一个影响量值的范围。3.5.5
影响量的极限范围
extreme runge of an influencing quantity在这个影响量值范围内，RCM仪受到月发的可逆性的变化·但不必符合本标准任何技术要求。3.5.6
周围空气温度ambient air temperature在规定条件下确定的RCM周围的空气的温度（对装在外壳里的RCM，指外壳外间的空气）。3.6与接线端子有关的定义
注：23F分委员会有关接线端子的工.作完成后.本定义可能要懿改3. 6, 1
接线嫡子erminal
RCM的可重复用于与外部电路进行电气连接的导电部件。注：接线端子的设计示例见G转1691f.1的资料性附录IC3.6.2
serew-typeterminal
螺纹型接线端子
用丁连接一个导线并随后可拆卸这个导綫，惑于两个或儿个能拆卸的导线的相互连接的接级端子，其连接直接地或间接地用各种螺钉或螺母来完成。3.6.3
柱式接线端子pilar teeminal
等线被插人一个礼内战腔为-靠螺钉的端部米压紧导线的螺纹型接线端子，其紧固压力可直接地由螺钉端部来施或通过-个由螺钉端部施压力的过渡元件来施师。3.6.4
螺钉接线端子screw lerminal
导线紧固在螺钉头下面的螺纹型接线端子。其紧固压力可直接出螺钉头或通过一个过渡零作，例如垫阁、夹板或个防松装置米施加。3.6.5
螺拴接线端子studtermine
导线紧固在螺母下的螺纹型接线端子，其紧固压力可直接内一个适当形状的螺母来施加或通过个过渡等件，例如垫邀、爽板或一个防松装置来施加。3.6.6
鞍形接线端子saddeterminnl
导线通过两个或几个螺钉或螺母紧固准鞍形板下的螺纹型接线端子。GB19214--2003/EC62020:1998
接线片式接线端子laglerminal
设计成用一个螺钉或螺母来紧固电缆接线片或母线的螺钉接线端于或爆栓接线蝴子。3.6.8
无螺纹接线端子scrcwlesstermina用下连接一个守线并且随后可拆卸这个导线，或用于两个或几个能拆卸的导线的相可可拆卸的连接的接线端子，其连接直接或间接地避过弹簧、楔形块，偏心轮或维形轮等完成，除了剥去绝缘外，无须对导线逊行特殊加
自攻螺钉tappingscrew
用变形抗力较高的材料制成的旋人变形抗力比螺钉低的材料孔内的螺钉。螺钉制成锥形螺纹·其端部螺纹的内径是圆毓形。由螺钙作用产生的媒纹，只有准螺钉施转足够圈数超链体部分的螺纹后才能可靠成形。
螺纹挤压成形的自攻螺钉threadfnrmingtappingscrew具有连缕螺纹的自收螺汀，其螺纹没有从孔内切删材料的功能。3.6, 11bzxZ.net
爆纹切削式自攻螺钉threadcuttingtapping scre具有不连续纹的白攻螺钉，其螺纹具有从孔内切削材料的功能。3.7运行条件
动作operatinn
RCM从非报暂状态到报警状态的转换或相反的转换。3. 7.2
电气间隙（见附录[3）clearance两个导电部件芯间在空中的最短距离。注：为确定对易触及部件的电气间隙，绝缴外壳的勋触及表面应视为导电的，妇象该外完的能被手或图1的标推试验指触及的表两激益一层金端拓一样，3. 7.3
躯电距离(兜附录B）
creepage distance
两个导电部件之间沿绝缘材料表面的最短距离。注：为确定对易幽及部牛的陪电距离·绝缴外壳的易触及表面应视为导电的，好象该外光的能被丁或图：的标难试验指触及的表而灌盖一层金属箱一样。3.8试验
型式试验 type test
对按某一设计制造的·一个或几个装置所进行的试验，以表期该设诈符合一定的技术要求。3.8.2
常规试验 rouine tesis
对每个正在制造的和/或制造完的装胃进行的试验，以确定其是否符合某一判别标准。4分类
RCM的分类为：
4.1根据动作方式分
4. 1. 1 动作功能与电源电压有关的 RCM,4.1.2动作功能与电源电压以外的能源有关的RCM4.2根据装设型式分
固定装设和固定接线的RCM：
GB19214200371EC620201998
移动式以及用电缆连接的RCM（装置本身用电缆连接到电源上）。4.3根据电流回路数分
…二个电流回路的RCM;
一兰个电流回路的RCM：
一叫个电流同路的R。
4.4根据调节剩余动作电流的功能分不可调节剩余动作电流销的RCM
注：某些不能调节剩余动作电流征的 RCM 可预置报管电平。可前调节剩余动作电流值的RCM。4.5根据调节延时的可能性分
不可调节延时的RCM：
可调节诞时的RCM.
4.6根据防止外部影响分
—封闭型RCM(不需要今适尚的外壳）)：…\-非封闭型RCM需配一个适当的外完使用）。4.7根据安装方式分
表面安装式RCM·
.--嵌人式 RCM;
一而板式RC:M.也称为配电板式
注；这些型式马可资装在安装轨上。4.8根据接线方式分
接线左式与机械安装无关的RCM;一接线方式与机械安装有关的RCM,例如：插人戏，螺栓式，注：其些RCM可能只在进线端采用摘人戏或螺栓式，而在负裁端常适用于接线。4. 9根据负载导体连接方式分
4.9.1负载导体不直接与RCM连接，包括：只有内部电流互感器的RCM
…·只有外部电流互感器的RCM.一具有内部电流所感器，计可连接外部电流感器的RCM。4.9.2负裁导体直接与RCM连接。4.10根据故障指示装暨分
可视指示装置，在故障条件下不能重新设定（最低要求）；视和音响指尔装置-音响装置在故障条件下可由用户关闭！：一一可视指示装置，带继电器输出：继电器在故障条件下可由用户关闭，.-可视措示装置.带其他输出信导：4.11根据电源侧和负裁剩余电流方向判别能力分-能判别方两（适用于IT系统)
---不能划别厅向
GB19214—2003/IEC 62020,19985RCM的特性
5.1特性概要
用下列条款来规定RCM的特性：
装设型式（见4.2)
电流同路数（见4.3）
—额定电流1.(见5.2.2)
---额定剩余动作电流I（5.2.3）—额定剩余不动作电流Iam见5.2.4)额定电压U1,（见3.2.1)；
额定频率（见5.2.5）：
延时，如果适用时；
一剩余电流带有直流分量时的动作特性（见5.2.6)1.．绝缘配合、包括电气间际和电距离（5.2.7）；-防护等级（GB4208）;
—-额定限制短路电流 I（仅适用于 4. 9, 2 连接方式的 RCM) :—额定限制剩余短路电流1（仅适用于4.9.2连接方式的RCM)：-电源电长故障时RCM的工作状说（4.1.1)：电源电压以外的能源故障时RCM的工作状况（则4，1.2），5.2额定量和其他特性
5.2.1定电压
5.2.1.1额定工作电压(U,)
RCM的额定工作电压(以下称为额定电压,)是制造厂规定的与RCM 的性能有关的电压值。注：商一台RCM可规定几个额定电压。5.2.1.2额定绝缘电压(U,)
RCV的额定绝缘电压是制造！规定的与介电试验电压和电距离有关的电压值。除非另有规定，额定绝缘电压是RCM的最大额定电压值。在任何情说下，最大额定电压不应超过额定绝缘电压。
5.2.2额定电流(I，）
制造厂规定的RCM能在不间断T作制下承载的电流值，仪适用于1.9,2连接方式的RCM。5.2.3额定剩余动作电流（1）
制造厂对RCM 规定的剩余动作电流慎(见 3. 2. 4),在该t流值时RCM 应在规定的条件下动作,注：对具有儿个余动作电流整定值的RCM.用最大整定值标志额定测余动作电流。5.2.4额定剩余不动作电流（Im）制造厂对RCM规定的剩余不动作电流值（见3.2.5），在该电流时RCM在规定的条件下不动你。
5.2.5额定频率
对RCM规定的以及其他特性值与之相应的电源频率。注：同一台 RCM可以规定,几个额定赖率5,2.6剩余电流带有直流分量时的动作特性对突然施加或缓慢上升的剩余正孩交流电流和剩余脉动直流电流确保动作的RCM。注：该动作特性相应于GB16916.1中的A型。5.2.绝缘配合包括电气间刚和阀电距离正在考虑。
注：前，电气隙和爬电距离接8.1.3规定。5.3标准值和优选值
5.3.1额定电压忧选值(U,）
GB 19214—2003/IC 62020:1998根据IEC60038.电压值230V科400V已经标准化，这些电压值应分别逐步取代220V和240V以及38uV和415V。
本标准中.凡涉及到230V和400V之处，可以分别被看作220V或240V、380V或415V。对单相三线系统，标准化电压是120/210V。5.3.2额定电流优选值(I.)
额定电流的优选值为(仅适用于4.9. 2连接方式的RCM)：10,13,1ti.20,25.32,40.63,80.100,125A.注：对4.9.1分类的RCM.额定电流受外部丘感器或内部互感器或RCM本身的物理尺寸限制。5.3.3额定剩余动作电流忧选值(I）额定剩余动作比流绿准道为：
0. 006,0.01,0. 03,0. 1.0.3,0, 5A.RCM头有多个剩余动作电流整定值时，额定值是指最人整定值。5.3.4额定剩余不动作电流的标准值（I）额定剩余不动作电流标准值是0.51注：对剩余脉动直流电流，剩余不动作电随与电流游后角有关（见3.」.4）5.3.5多个电流回路的RC:M通以多相平衡负载时的不动作过电流的标准最小值（见3.4.2.1）多个电流同路的RCM通以多相乎律负载时，不动作过电流的标准最小值为6I.5.3.6RCM通以单相负裁的不动作过电流的标准最小值<见3.4.2.2）RCM通以单相负戳的不动作过电流的标准最小值为6I.注：本条款不适用」：1.9.1分类的RM。通过4.9.1分炎的RCM的不动作过电流的最小值应考虑其声明的额定电流(见 5. 3. 2 的注)。因此,1. 9. [ 分类的谢余动作电流可竭的RC:M 成整定到每个电流互感器相应的显小值,5.3.7额定频率优选值
额定频率优选值为50H利/或6H7。如果采用其他的频率值，则该额定频率应标在装萱上，息要在该频率下进行试验。5.3.8赖定限制短路电流（Inc)的标准值和优选值（仅适用于4.9.2连接方式的RCM）5. 3.8. 310 000 4及以下的值
1000A及以下的额定限制短路电流1值足标准值，标准值为：3000A，4500A，6G00A.10 000 A.
相应的功率因数此表13规定。
5.3.8.2大于10000A的值
大手10000A~25000A（包括25000A)的值.优选值为20000A。格应的功率因数见表73规定
本标准不考患,人于 25 C00 A 的值。5.3.9最大驱动时间（1）
剩余电流等于或大下1时的驱动时间不应超过10s。5.3.1具有方向鉴别功能的RCM 内部阻抗的最小值在额定频率时，电源端子与FE端子之间的内部阻抗值不应小于10M。5.4与短路保护装置（SCPD)的配合（仅适用于 4.9.2连接方式的RCM)5.4,1概述
GB 19214—2003/1EC 62020 : 1998根据IFC60364的安装规则，R(M应用符合相应标准的断路磐或熔断器来逊行短路保护。在 9. 11. 2, 1 的一般条件下,用 9. 11. 2. 2 规定的试验验证 RCM 和 SCPD的配合,以验证 RCM 在限制短路电流I及以下利限制剩余短路电流1及以下的短路电流有足够的保护。5.4.2额定限制短路电流(1）
制造厂规定的用一个SCPI)保护的RCM在规定的条件下能承受的预期也流有效值而没有损害其功能的变花。
其规定条件见9.11.2,2a).
5.4.3额定限制剩余短路电流（I）制造厂规定的用个SCPE)保护的RCM在规定的条件下能承受的预期剩余电流值而没有损害其功能的变化。
其规定条件现5,11.2.2b)。
6标志和其他产品数据
每台RCM应以耐久的方式标出下列全部或部分（对小型产品）数据。制造厂名称或商标；
）型号、日录号或系列号；
额定电限；
额楚频率,如果 RCM设计的频率不剂50 Hz和/或 60 H2时（见 5. 3.7);e
额定电流；
额定测余动作电流：
剩余动作电流整定值（RC.M具有儿个剩余动作电随整定值时）：h)
防护等级（仅在不是I20时）
i)）使用位置（必要时）（符号按GB/T7676)；j）试验装置的操作件,用字母丁表示：k）接线图：
1）剩余危流含有育流分量时的动作特性用符号：表示。）“可关闭声音信号的装用符琴[上表示：）安装说明，包拓可用于R(M的电流点感器的识别：）具有方向判别的RM币符号表示。输舫元件，例如分H的报警装置.应按a）,b)、c)d)和m)的要求标志（适用时）。对于小整RCM.如果川利用的地方不能够标出上述所有数据，则至少应标出e),)、>和m)项的内容并且在安装j)时能有得见。a）、b)、c>、i)、k)和a)项的数据可标在RCM的侧面或背面并且只要在安装前能有得见。此外，k)项内容可标在接电源线时必须打开的任何盖子的单面。其余没有标出的任何数据应在制造的样术中给出.
制造厂座在其样本以及与符合1.9.2连接方式的RCM一起提供的说明中给出个或几个合适的 SCPD 供参考。
红免不应用于R(M的试验按钮,也不能用于整定羧置(如果有的话)。如果必须区分电源端和负载端，测它们应有明显的标记（例如在成的接线端子附近用“电源”和*负载”表示或用表示电率流向的箭头表示）。RLM上用于连接电流万感器的端子应有明显的识别标志。专门用手连接中性线的接线端子应用字归N表示。
