GB/T91—2000

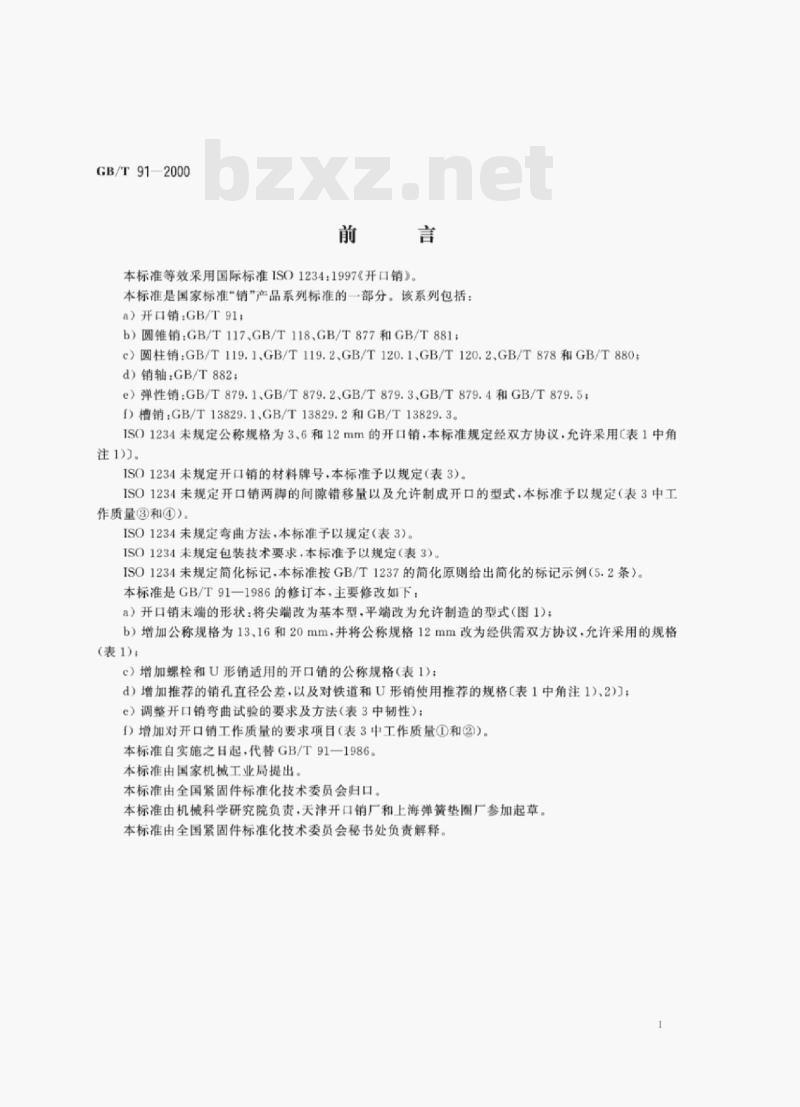

本标准等效采用国际标准IS01234：1997（开口销》本标准是国家标准“销”产品系列标准的一部分。该系列包括：a）开口销：GB/T91：
b）圆锥销：GB/T117.GB/T118.GB/T877和GB/T881c）圆柱销：GB/T119.1.GB/T119.2.GB/T120.1、GB/T120.2.GB/T878和GB/T880:d）销轴：GB/T882
e）弹性销:GB/T879.1.GB/T879.2.GB/T879.3.GB/T879.4和GB/T879.5:f)槽销：GB/T13829.1.GB/T13829.2和GB/T13829.3。IS01234未规定公称规格为3、6和12mm的开口销，本标准规定经双方协议，允许采用（表1中角注1。
IS01234未规定开口销的材料牌号，本标准予以规定（表3）。ISO1234未规定开口销两脚的间隙错移量以及允许制成开口的型式，本标准予以规定（表3中工作质量③和①）
ISO1234未规定弯曲方法，本标准予以规定（表3）。ISO1234未规定包装技术要求，本标准予以规定（表3）ISO1234未规定简化标记，本标准按GB/T1237的简化原则给出简化的标记示例（5.2条）。本标准是GB/T91一1986的修订本，主要修改如下：a）开口销末端的形状：将尖端改为基本型，平端改为允许制造的型式（图1）；b）增加公称规格为13.16和20mm，并将公称规格12mm改为经供需双方协议，允许采用的规格（表1）#
c）增加螺栓和U形销适用的开口销的公称规格（表1）：d）增加推荐的销孔直径公差，以及对铁道和U形销使用推荐的规格（表1中角注1)2)]；e）调整开口销弯曲试验的要求及方法（表3中韧性）；f）增加对开口销工作质量的要求项目（表3中工作质量①和②）。本标准自实施之日起.代替GB/T91—1986。本标准由国家机械工业局提出
本标准由全国紧固件标准化技术委员会归口本标准由机械科学研究院负责，天津开口销厂和上海弹簧垫圈厂参加起草。本标准由全国紧固件标准化技术委员会秘书处负责解释。GB/T91—2000
ISO前言

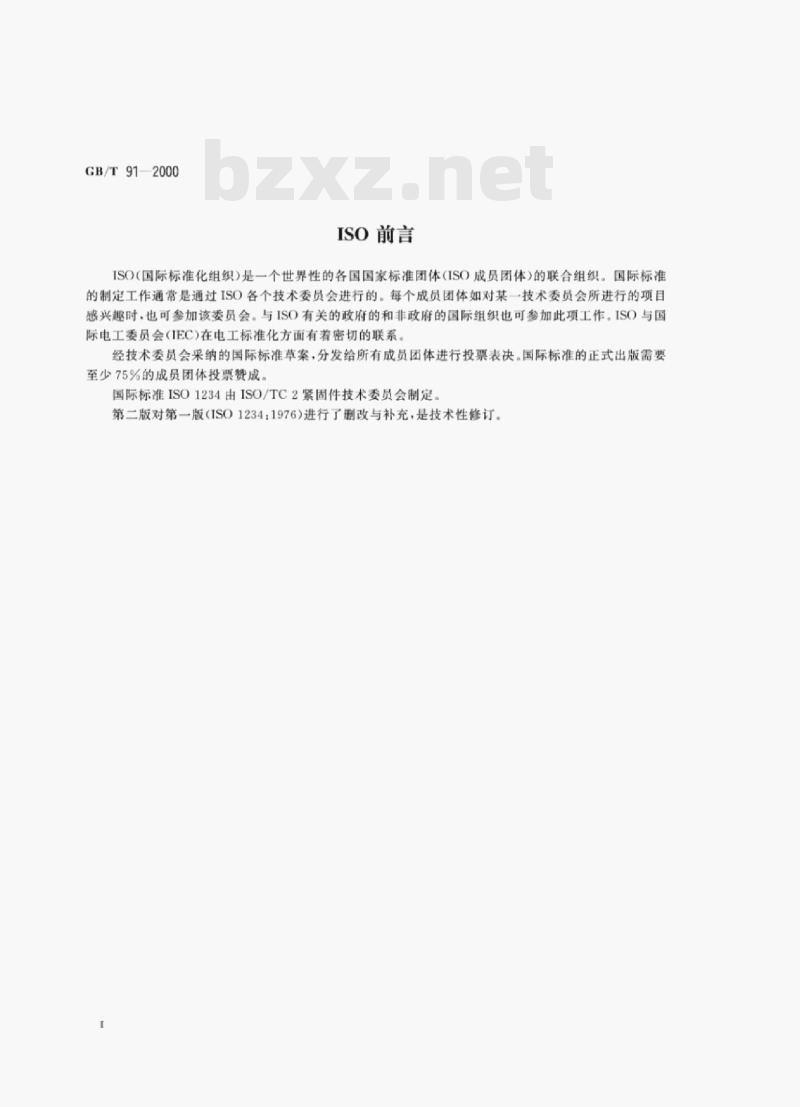

ISOC国际标准化组织）是一个世界性的各国国家标准团体（ISO成员团体）的联合组织。国际标准的制定工作通常是通过ISO各个技术委员会进行的。每个成员团体如对某一技术委员会所进行的项目感兴趣时，也可参加该委员会。与ISO有关的政府的和非政府的国际组织也可参加此项工作。ISO与国际电工委员会（ITEC）在电工标准化方面有着密切的联系，经技术委员会采纳的国际标准草案·分发给所有成员团体进行投票表决。国际标准的正式出版需要至少75%的成员团体投票赞成。
国际标准ISO1234由ISO/TC2紧固件技术委员会制定。第二版对第一版（ISO1234：1976）进行了删改与补充，是技术性修订。1范围
中华人民共和国国家标准
Split pins
本标准规定了公称规格为0.6～20mm的开口销，引用标准
GB/T912000
eqvISO1234.1997
代替GB/T91-1986
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T90—1985
GB/T700—1988
紧固件验收检查、标志与包装（eqvISO3269：1984)碳素结构钢
GB/T1220—1984
GB/T1237—2000
GB/T5232—1985
GB/T5267-1985
GB/T11376—1997

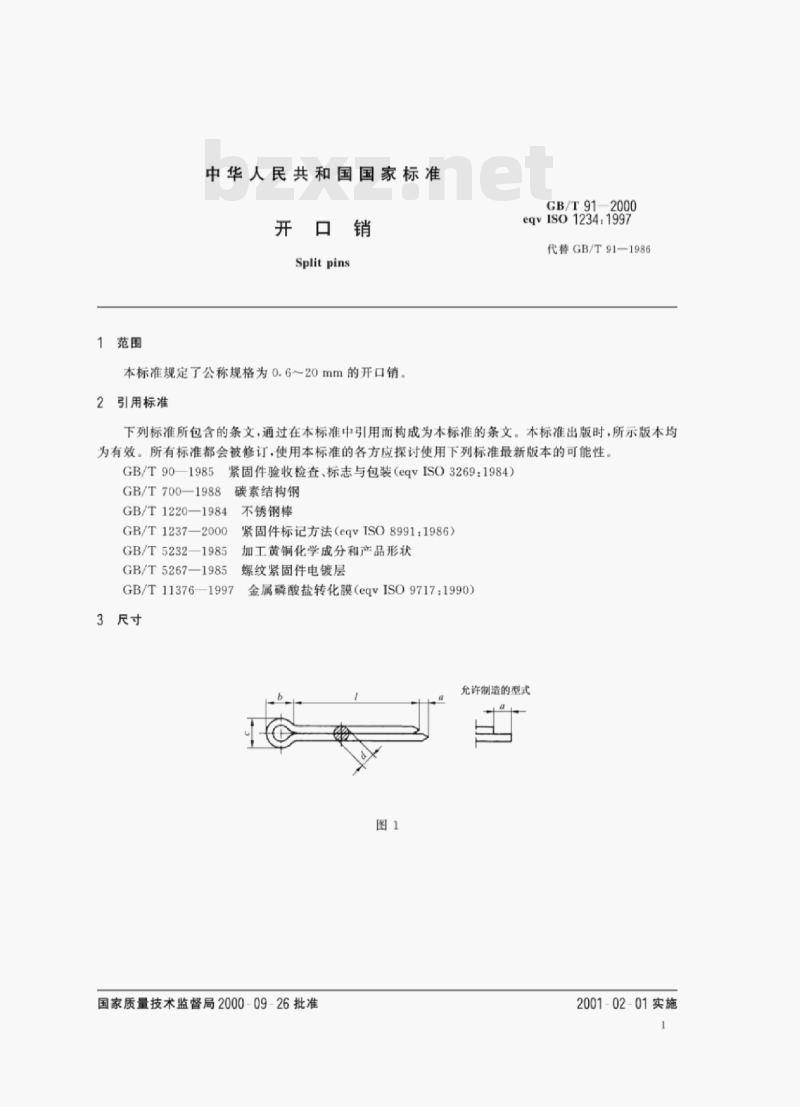

3尺寸
不锈钢棒
紧固件标记方法（eqvTSO8991：1986）加工黄铜化学成分和产品形状
螺纹紧固件电镀层
金属磷酸盐转化膜（eqvISO9717：1990）允许制造的型式
国家质量技术监督局2000-09-26批准2001-02-01实施
公称规格
适用的
直径*
U形销
公称规格1）
适用的
直径2
U形销
GB/T91—2000
1）公称规格等于开口销孔的直径。对销孔直径推荐的公差为：公称规格≤1.2:H13：
公称规格>1.2:H14
根据供需双方协议，充许采用公称规格为3、6和12mm的开口销。1.6
2）用于铁道和在U形销中开口销承受交变横向力的场合·推荐使用的开口销规格应较本表规定的加大一档2免费标准下载网bzxz
长度1
GB/T91—2000
表2公称长度／和商品长度规格
技术条件和引用标准
GB/T91—2000
表3技术条件和引用标准
碳素铜：Q215.Q235（GB/T700）铜合金：H63（GB/T5232）
不锈钥：ICr17Ni70Cr18Ni9Ti（GB/T1220）其他材料由供需双方协议
开口销的每一个脚应能经受反复一次的弯曲，而在弯曲部分不发生断裂或裂缝。韧性
工作质量
表面缺陷
表面处理
验收及包装
弯曲方法，把开口销拉开，将其任意一直脚部分夹紧在检验模内（不应产生压扇），然后将开口销弯曲90°，往返一次为一次弯曲。试验速度不应超过60次/min。检验模应制出半圆槽孔，其直径等于开口销的公称规格，钳口应有r=0.5mm的圆角①眼图应尽可能制成圆形。
②开口销两脚的横截面应为圆形，但充许开口销两脚平面与圆周交接处有半径r=（0.05~0.1）dmax的圆角，
③开口销两脚的间晾和两脚的错移量应不大于开口销公称规格与d之差值。①开口销允许制成开口的（a一两脚内平面的夹角）公称规格≤1.6mm，a≤8°2~6.3mm，a4*≥8mm2
不充许有毛刺、不规则的和有害的缺陷钢
不经处理：
镀锌饨化按GB/T5267+
磷化按GB/T11376
其他表面镀层或表面处理应由供需双方协议GB/T90
5.1标记方法按GB/T1237规定
标记示例
铜、不锈钢
简单处理
公称规格为5mm、公称长度/=50mm、材料为Q215或Q235、不经表面处理的开口销的标记：销GB/T915X50
版权专有
不得翻印
书号：155066·1-17342
GB/T91-2000
定价：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
