【其他行业标准】安全防范系统雷电防护要求及检测技术规范

本网站发布时间： 2025-07-09 13:32:35

QX/T186-2013
现行
　点击下载此标准

基本信息

标准号：
QX/T 186-2013
标准名称：
安全防范系统雷电防护要求及检测技术规范
标准类别：
气象行业标准(QX)
英文名称：
Technical specifications for lightning protection and inspection of security and protection system
标准状态：
现行
发布日期：
2013-01-04
实施日期：
2013-05-01
出版语种：
简体中文
下载格式：
.pdf .zip
下载大小：
3.41 MB

手机扫码下载更方便

标准分类号

标准ICS号：
数学、自然科学>>07.060地质学、气象学、水文学
中标分类号：
综合>>基础学科>>A47气象学

关联标准

出版信息

出版社：
气象出版社
书号：
135029-5580
页数：
15页
标准价格：
25.0
出版日期：
2013-05-01

其他信息

复审日期：
2019-01-09
起草人：
刘隽、黄岩彬、林挺玲、程辉、曾智聪、陈毅芬、邵霖、楚光、缪希仁、柯重荣、余恩、俞成标、王春扬、倪宁、林香民、吴灵燕
起草单位：
福建省防雷中心、厦门市气象局
提出单位：
全国雷电灾害防御行业标准化技术委员会
发布部门：
中国气象局
主管部门：
全国雷电灾害防御行业标准化技术委员会
相关标签：
安全防范系统雷电防护检测技术规范

标准简介/下载

点击下载

标准简介：

本标准规定了安全防范系统防雷等级划分、雷电防护要求和相应的防雷装置检测要求。本标准适用于安全防范系统的雷电防护和检测。

标准内容

部分标准内容：

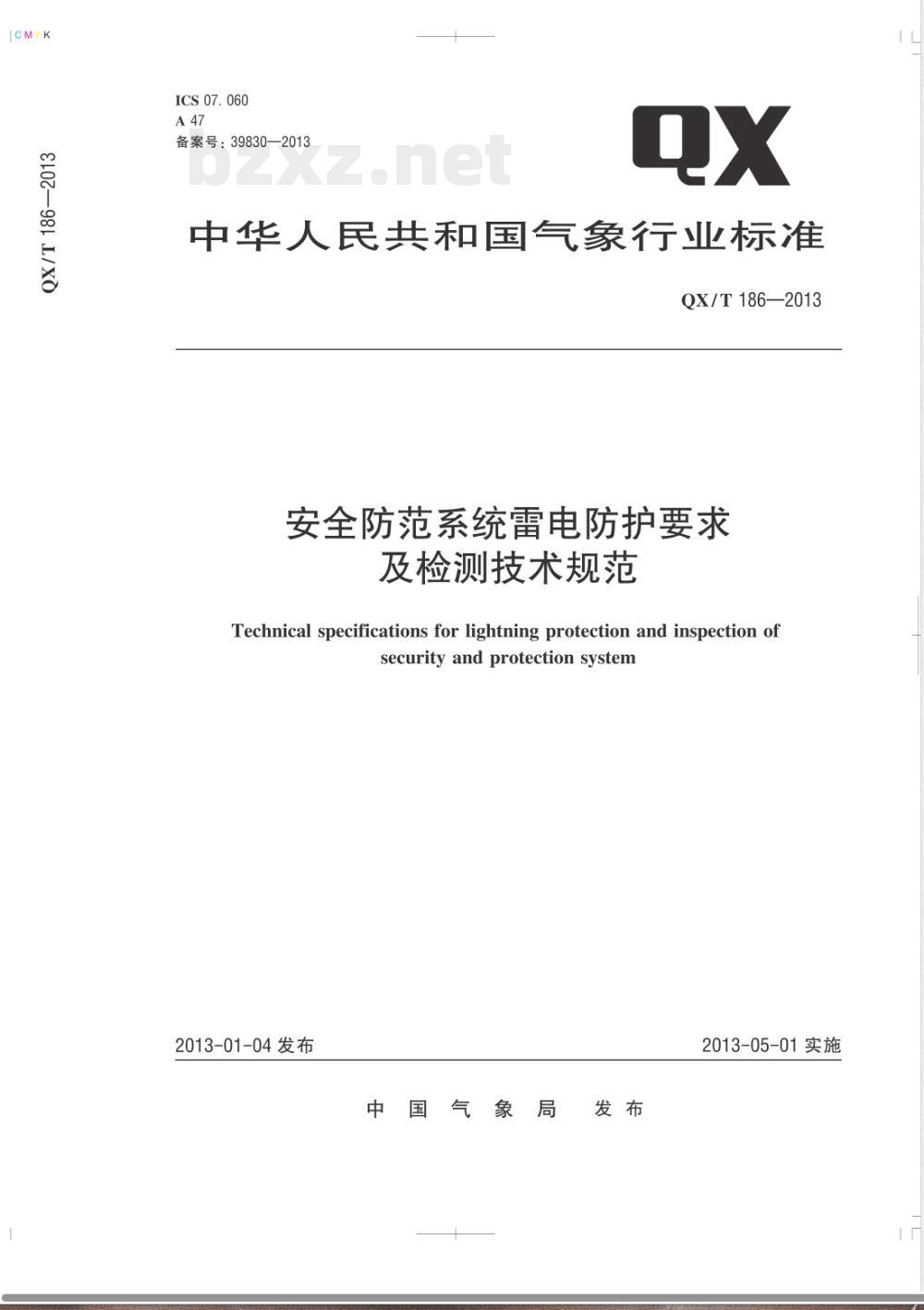

QX/T186—2013 安全防范系统雷电防护要求及检测技术规范

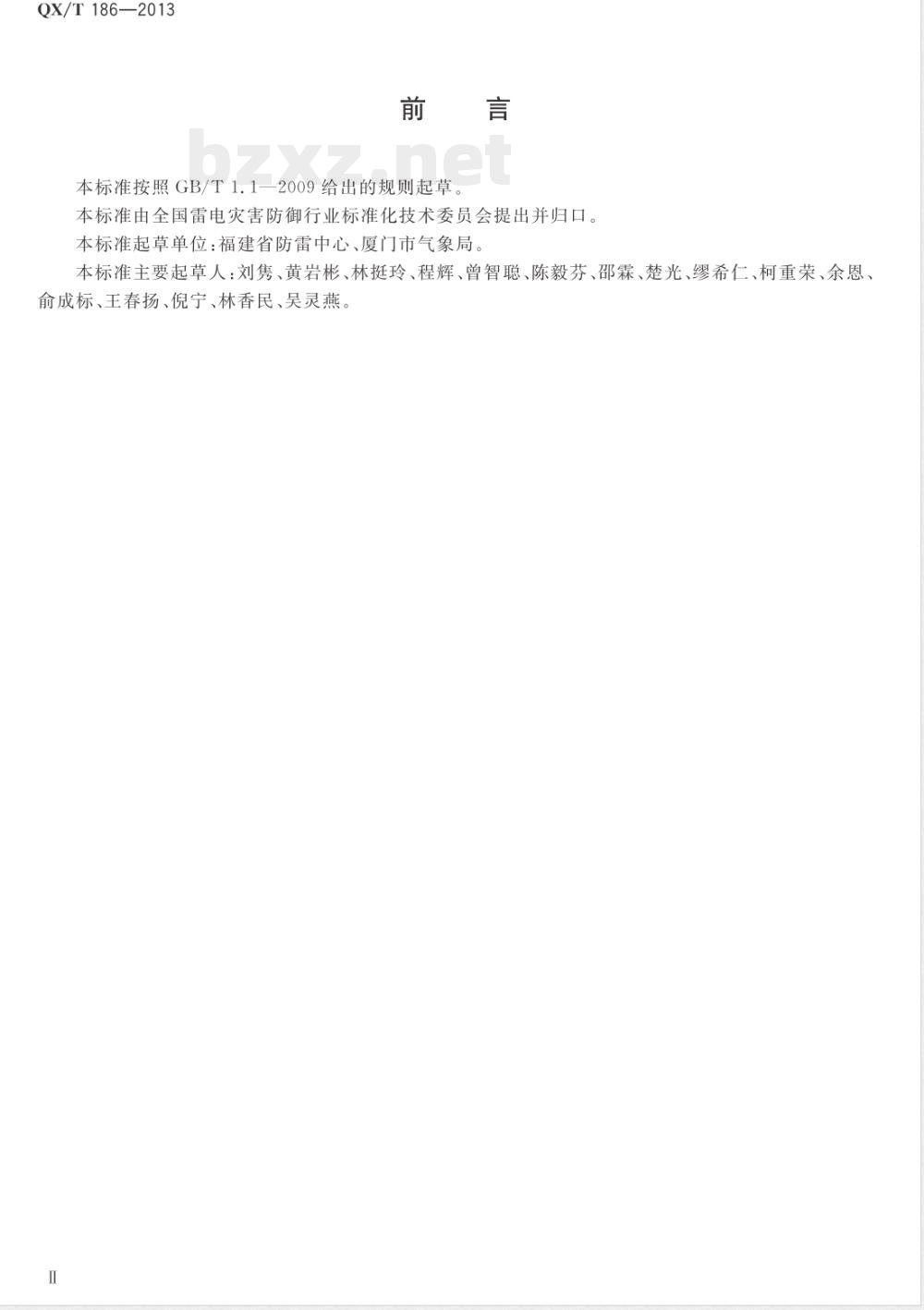

前言
本标准按照GB/T 1.1—2009给出的规则起草，由全国雷电灾害防御行业标准化技术委员会提出并归口。本标准起草单位为福建省防雷中心、厦门市气象局。主要起草人包括刘隽、黄岩彬、林挺玲、程辉、曾智聪、陈毅芬、邵霖、楚光、缪希仁、柯重荣、余恩俞、成标、主春扬、倪宁、林香民、吴灵燕。

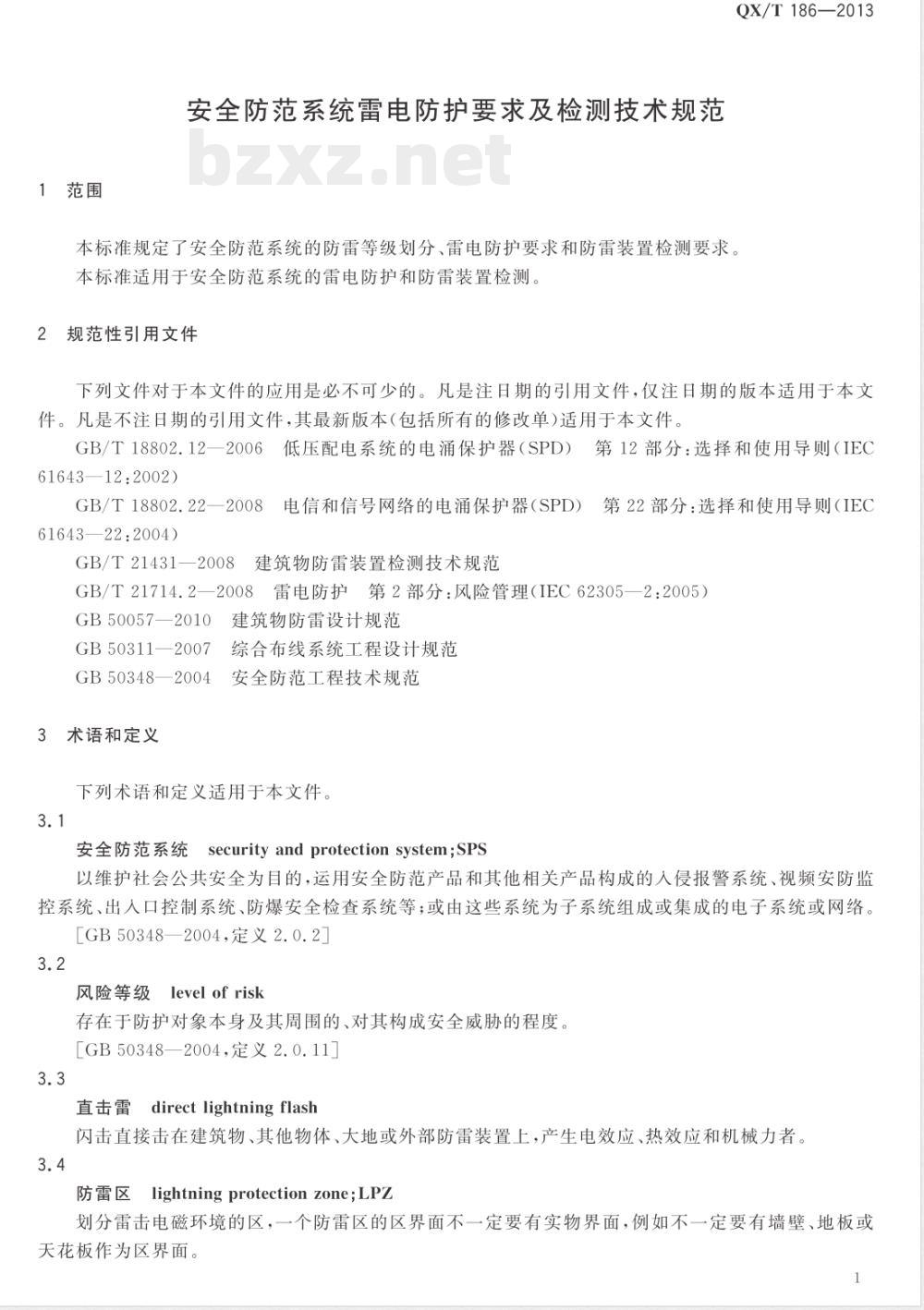

1 范围
本标准规定了安全防范系统的防雷等级划分、雷电防护要求和防雷装置检测要求，适用于安全防范系统的雷电防护和防雷装置检测。

2 规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本标准。
- GB/T 18802.12—2006 低压配电系统的电涌保护器（SPD）第12部分：选择和使用导则（IEC 61643-12:2002）
- GB/T 18802.22—2008 电信和信号网络的电涌保护器（SPD）第22部分：选择和使用导则（IEC 61643-22:2004）
- GB/T 21431—2008 建筑物防雷装置检测技术规范
- GB/T 21714.2—2008 雷电防护第2部分：风险管理（IEC 62305-2:2005）
- GB 50057—2010 建筑物防雷设计规范
- GB 50311—2007 综合布线系统工程设计规范
- GB 50348—2004 安全防范工程技术规范

3 术语和定义
下列术语和定义适用于本标准。
3.1 安全防范系统（Security and Protection System, SPS）
以维护社会公共安全为目的，由安全防范产品和其他相关产品构成的入侵报警系统、视频安防监控系统、出入口控制系统、防爆安全检查系统等，或由这些系统为子系统组成或集成的电子系统或网络。
3.2 风险等级（Level of Risk）
存在于防护对象本身及其周围，对其构成安全威胁的程度。
3.3 直击雷（Direct Lightning Flash）
闪击直接击中建筑物、其他物体、大地或外部防雷装置，产生电效应、热效应和机械力。
3.4 防雷区（Lightning Protection Zone, LPZ）
划分雷击电磁环境的区域，区界面不一定有实物界面，例如不一定有墙壁、地板或天花板。
3.5 雷击电磁脉冲（Lightning Electromagnetic Impulse, LEMP）
雷电流经电阻、电感、电容耦合产生的电磁效应，包含闪电电涌和辐射电磁场。
3.6 防雷装置（Lightning Protection System, LPS）
用于减少闪击对建筑物或建筑物附近造成的物质性损害和人身伤亡，由外部防雷装置和相关内部防护措施组成。

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
