【其他行业标准】 硫化促进剂TBzTD

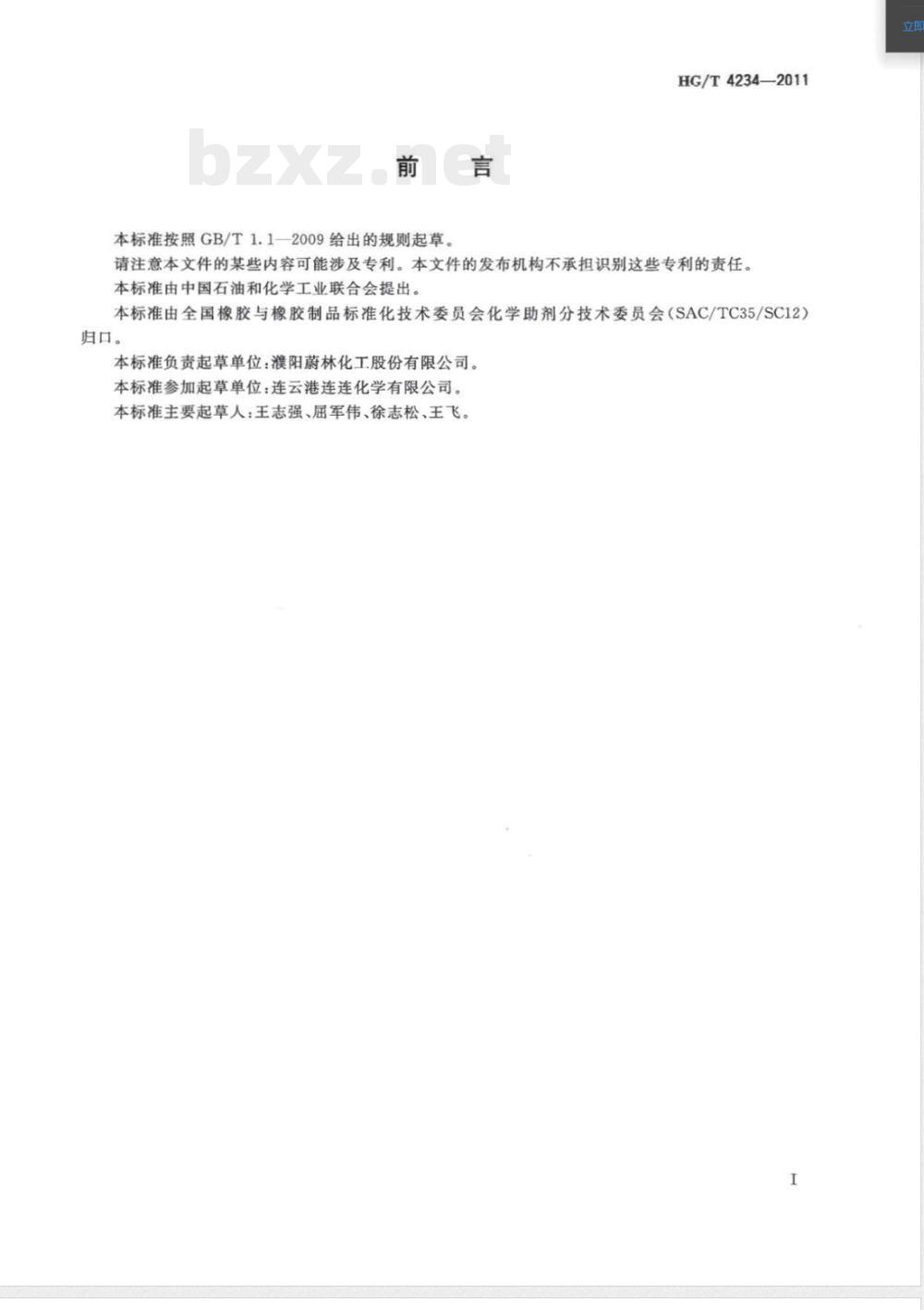

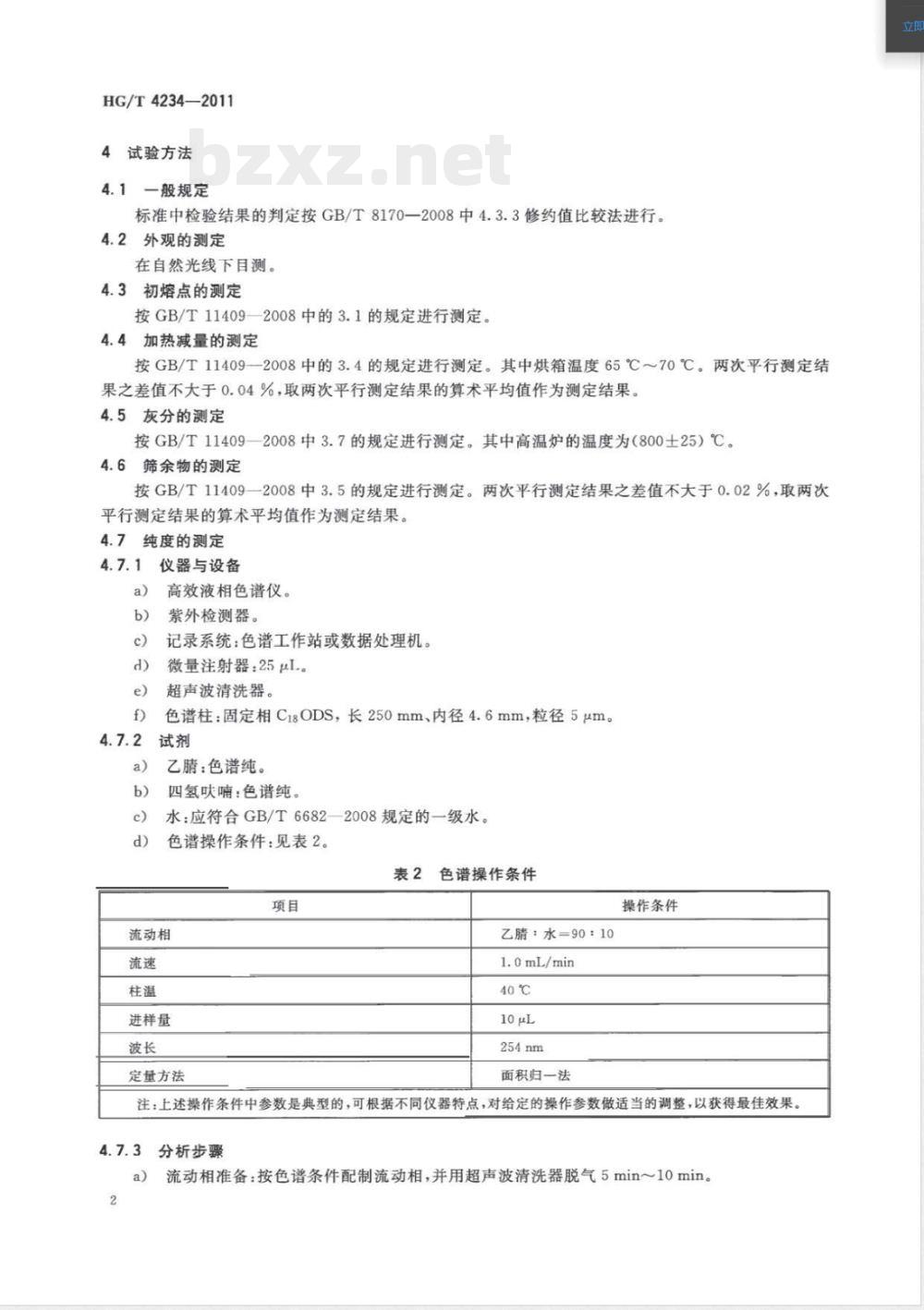

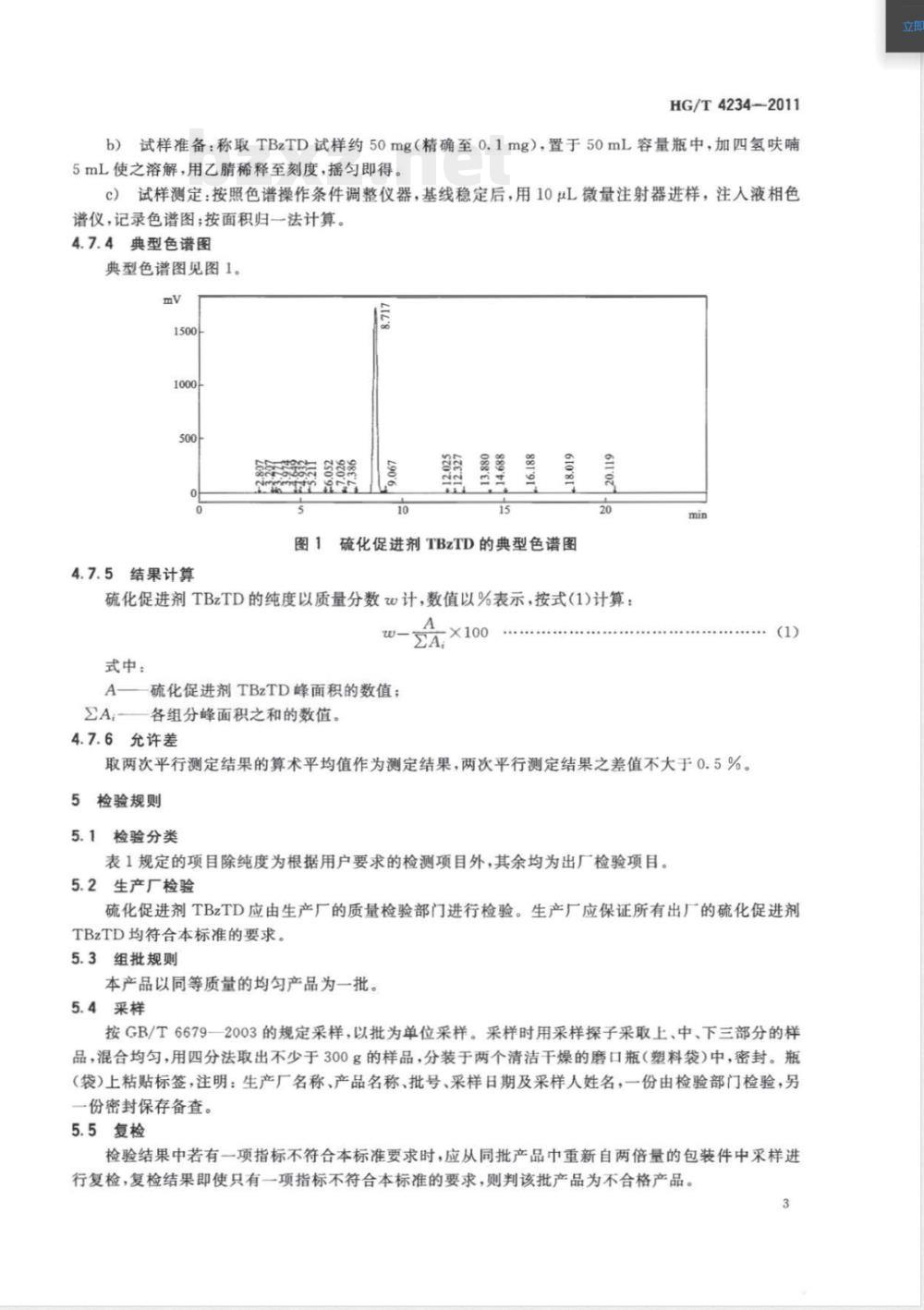

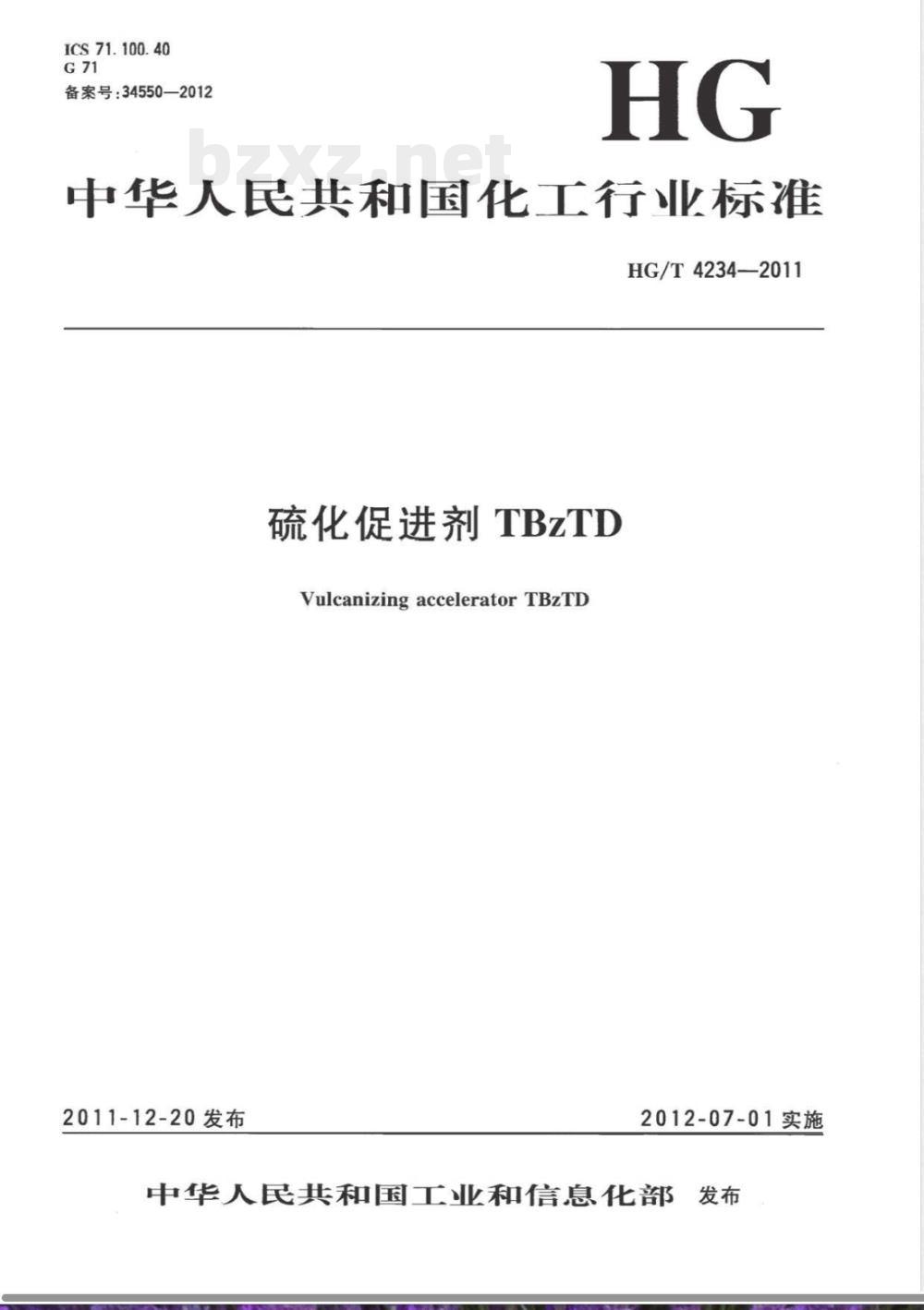

ICS 71.100.40 G71 备案号：34550—2012 HG 中华人民共和国化工行业标准 HG/T4234—2011 硫化促进剂TBzTD Vulcanizing accelerator TBzTD 2011-12-20 发布 2012-07-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T1.1—2009 规则起草。请注意本文件部分内容可能涉及专利，发布机构不承担识别责任。本标准由中国石油和化学工业联合会提出，由全国橡胶与橡胶制品标准化技术委员会化学助剂分技术委员会（SAC/TC35/SC12）归口。起草单位：濮阳蔚林化工股份有限公司，参加起草单位：连云港连连化学有限公司。主要起草人：王志强、届军伟、徐志松、王飞。 1 范围 本标准规定了二硫化四芋基秋兰姆（简称硫化促进剂TBzTD）的要求、试验方法、检验规则、标志、包装、运输和贮存。适用于以二硫化碳和二胺为主要原料经缩合反应制得的硫化促进剂TBzTD。化学名称：二硫化四芋基秋兰姆，分子式：C30H28N2S4，结构式：，相对分子质量：544.79（按2007年国际相对原子质量），CAS RN:10591-85-2。 2 规范性引用文件 下列文件对本标准应用必不可少。注日期的引用文件，仅注日期版本适用；不注日期的引用文件，其最新版本（含所有修改单）适用。GB/T191—2008 包装储运图示标志，GB/T6679—2003 固体化工产品采样总则，实验室用水规格和分析方法 GB/T6682-2008，GB/T8170—2008 数值修约规则及极限数值表示和判定，GB/T11409—2008 橡胶防老剂、硫化促进剂试验方法。 3 要求 硫化促进剂TBzTD的技术要求和相应试验方法见表1。 表1 硫化促进剂TBzTD技术要求和试验方法 项目 外观 初熔点/℃ 加热减量（65℃~70℃）/% 灰分（800±25℃）/% 筛余物（150μm）/%（63μm）/% 纯度(HPLC)/% 颗粒状产品不检测筛余物，纯度根据用户要求检测指标。 外观：淡黄色粉末或颗粒；初熔点：128.0℃；加热减量：0.30%；灰分：0.30%；筛余物（150μm）：0.10%；筛余物（63μm）：0.50%；纯度：96.0%。试验方法：外观目测，初熔点 GB/T11409—2008 第3.1条，加热减量 GB/T11409—2008 第3.4条，灰分 GB/T11409—2008 第3.7条，筛余物 GB/T11409—2008 第3.5条，纯度本标准第4.7条。 4 试验方法 4.1 一般规定 检验结果判定按 GB/T8170—2008 第4.3.3 修约值比较法进行。 4.2 外观测定 在自然光下目测。 4.3 初熔点测定 按 GB/T11409—2008 第3.1条测定。 4.4 加热减量测定 按 GB/T11409—2008 第3.4条测定，烘箱温度65℃~70℃，两次平行测定结果差值不大于0.04%，取算术平均值。 4.5 灰分测定 按 GB/T11409—2008 第3.7条测定，高温炉温度800±25℃。 4.6 筛余物测定 按 GB/T11409—2008 第3.5条测定，两次平行测定结果差值不大于0.02%，取算术平均值。 4.7 纯度测定 仪器与设备：高效液相色谱仪，紫外检测器，色谱工作站或数据处理机，微量注射器25μL，超声波清洗器，色谱柱 C18ODS（长250mm，内径4.6mm，粒径5μm）。试剂：乙腈 色谱纯，四氢呋喃 色谱纯，水符合 GB/T6682—2008 一级水。色谱操作条件见表2。 表2 色谱操作条件 项目 流动相 流速 柱温 进样量 波长 定量方法 条件 乙腈：水=90:10 1.0 mL/min 40℃ 10 μL 254nm 面积归一法 注：上述操作条件为典型，可根据仪器特点适当调整以获得最佳效果。 分析步骤：流动相准备：按色谱条件配制并用超声波脱气5~10 min。试样准备：称取TBzTD约50 mg（精确至0.1 mg）。
