【其他行业标准】电涌保护器第1部分：性能要求和试验方法

本网站发布时间： 2025-07-04 11:58:11

QX/T10.1-2018
现行
　点击下载此标准

基本信息

标准号：
QX/T 10.1-2018
标准名称：
电涌保护器第1部分：性能要求和试验方法
标准类别：
气象行业标准(QX)
英文名称：
Surge protective devices—Part 1:Performance requirements and testing methods
标准状态：
现行
发布日期：
2018-11-30
实施日期：
2019-03-01
出版语种：
简体中文
下载格式：
.pdf .zip
下载大小：
28.10 MB

手机扫码下载更方便

标准分类号

标准ICS号：
数学、自然科学>>07.060地质学、气象学、水文学
中标分类号：
综合>>基础学科>>A47气象学

关联标准

替代情况：
替代QX 10.1-2002

出版信息

出版社：
中国气象出版社
标准价格：
135.0

其他信息

起草人：
赵洋、张利华、周岐斌、王媛媛、蒋劢、张峻、刘敦训、杨悦新
起草单位：
上海市防雷中心、北京雷电防护装置测试中心、深圳市气象公共安全技术支持中心
提出单位：
全国雷电灾害防御行业标准化技术委员会
发布部门：
中国气象局
主管部门：
中国气象局
相关标签：
电涌保护器性能试验方法

标准简介/下载

点击下载

标准简介：

QX/T10的本部分规定了电涌保护器的性能要求和试验方法。本部分适用于连接至低压电气系统、光伏系统直流侧和电子系统信号网络的电涌保护器。

标准内容

部分标准内容：

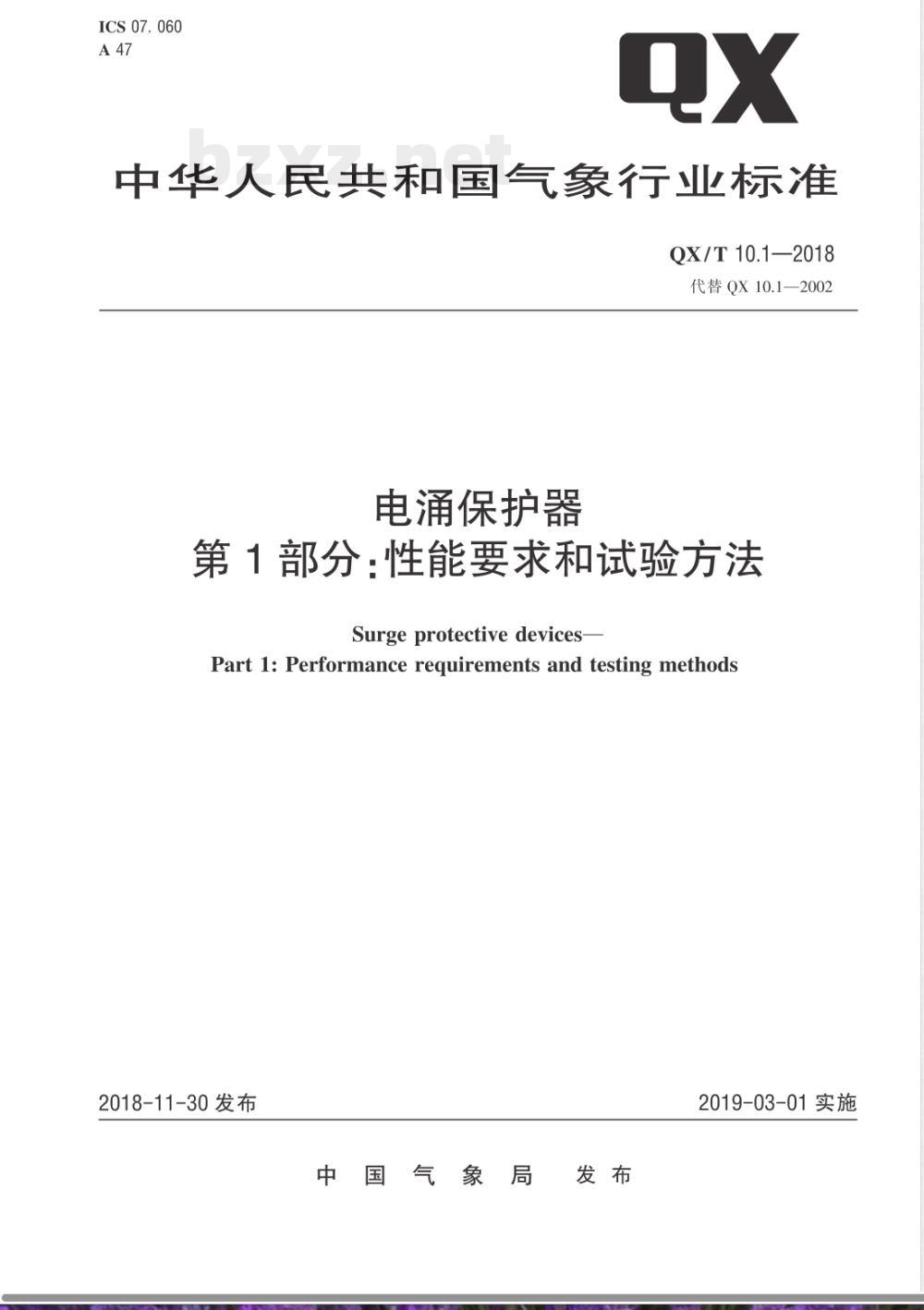

中华人民共和国气象行业标准 QX/T10.1—2018 代替QX/T10.1—2002 电涌保护器 第1部分：性能要求和试验方法 Surge protective devices Part 1: Performance requirements and testing methods
本标准按照GB/T1.1-2009起草，代替QX/T10.1—2002。与2002版相比，主要技术变化包括：删除引言内容，修改适用范围和规范性引用文件，更新术语及其定义，包括电涌保护器、无串联阻抗的SPD、有串联阻抗的SPD、无限流元件SPD、有限流元件SPD、电压开关型SPD、电压限制型SPD、组合型SPD、后备过电流保护器、SPD脱离器、剩余电流保护器、状态指示器、保护模式、最大持续工作电压、系统标称交流电压、电压开关型SPD放电电压及电压保护水平。
1 范围
本标准规定了低压电气系统中SPD的性能要求、试验方法及使用条件，适用于低压配电系统及相关被保护设备的电涌防护设计与应用。
2 规范性引用文件
下列文件对于本文件的应用是必不可少。注日期的引用文件，仅适用该版本；不注日期的引用文件，适用最新版本。
GB/T1.1-2009 标准制订规则
3 术语、定义、符号和缩略语www.bzxz.net
详细规定了SPD及相关电气设备的专业术语、符号及缩略语。
4 要求
4.1 总则：SPD应符合电涌防护目标，保证电气设备安全可靠运行。
4.2 使用条件：明确SPD所连接系统的电压等级、电流特性及环境条件。
4.3 产品要求：SPD应满足性能指标，包括标称放电电流、总放电电流、持续工作电流及状态指示功能。
4.4 标准额定值：规定SPD的额定参数和适用电压等级。
5 分类和命名
5.1 SPD的分类：根据结构和功能分为电压开关型、压敏型、有限流型、无限流型、组合型及多用途SPD。
5.2 SPD的命名：按照分类、性能等级和应用场景进行命名。
6 试验方法
6.1 试验规则：包括试验条件、设备要求及测量精度。
6.2 试验程序：规定型式试验、例行试验和验收试验流程。
6.3 型式试验：用于验证SPD设计符合标准要求。
6.4 例行试验和验收试验：用于生产及安装后的性能验证。
7 标志、铭牌、使用说明书
7.1 信息内容：SPD应标示制造商、型号、额定电压、性能参数及警示信息。
7.2 铭牌：应牢固、清晰，便于识别。
8 包装、运输、贮存
8.1 包装：应防潮、防震，保证运输安全。
8.2 随产品提供的技术文件：包括安装说明、试验报告及性能参数。
8.3 运输和贮存：应符合标准规定的环境条件，避免损坏或性能下降。

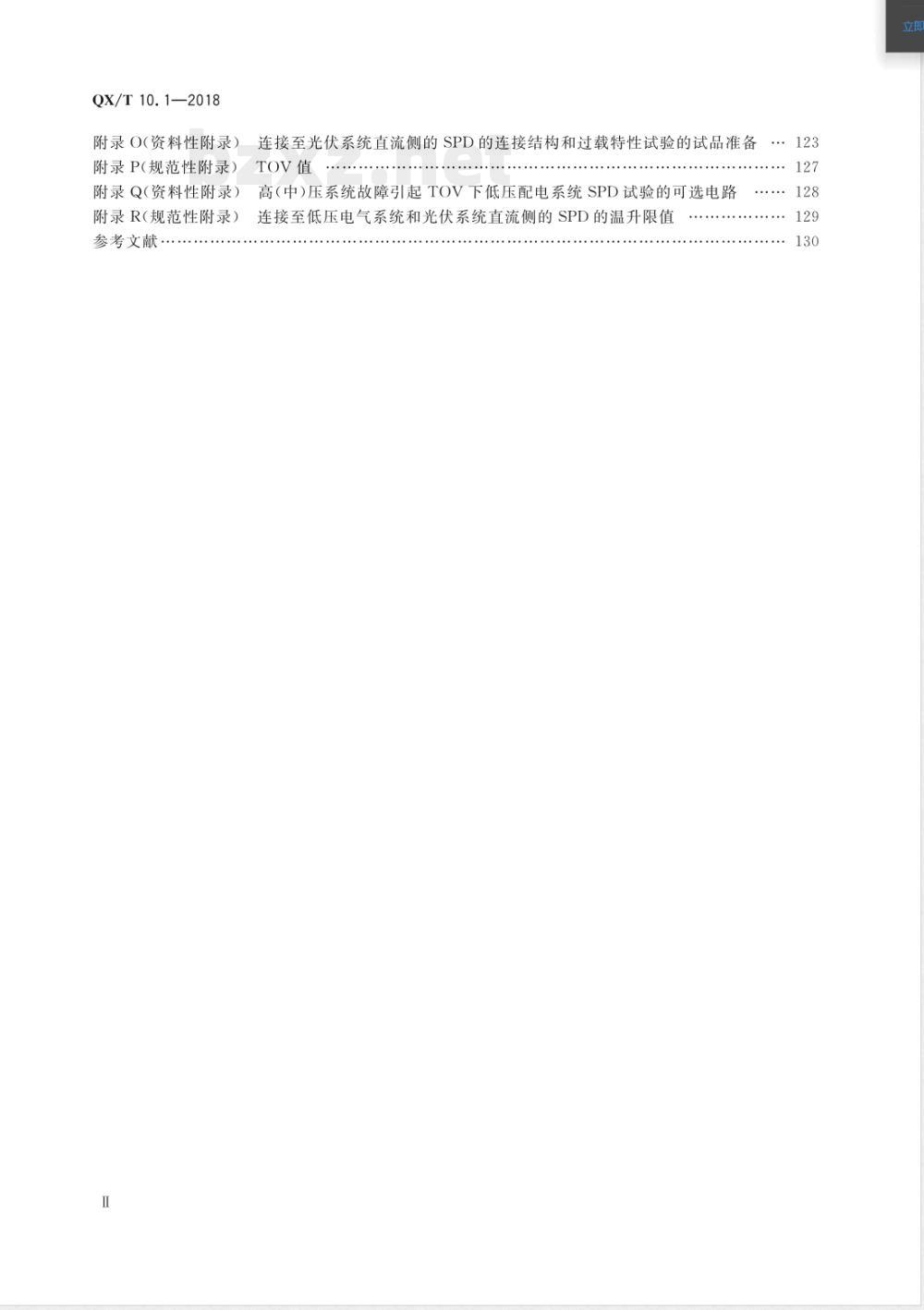

附录A-P（资料性或规范性附录）
包括SPD电流支路和保护模式示意图、低压电气系统SPD参考试验电压、符号和缩略语、污染等级划分、电气间隙和爬电距离测量方法、外壳防护等级、SPD设计拓扑和连接端子结构、光伏系统直流侧SPD试验电源特性及环境试验方法、温升限值及高压系统故障引起的低压SPD试验电路示例。
参考文献
列出标准编制过程中引用的文献和相关技术规范。
