【其他行业标准】 新建建筑物防雷装置检测报告编制规范

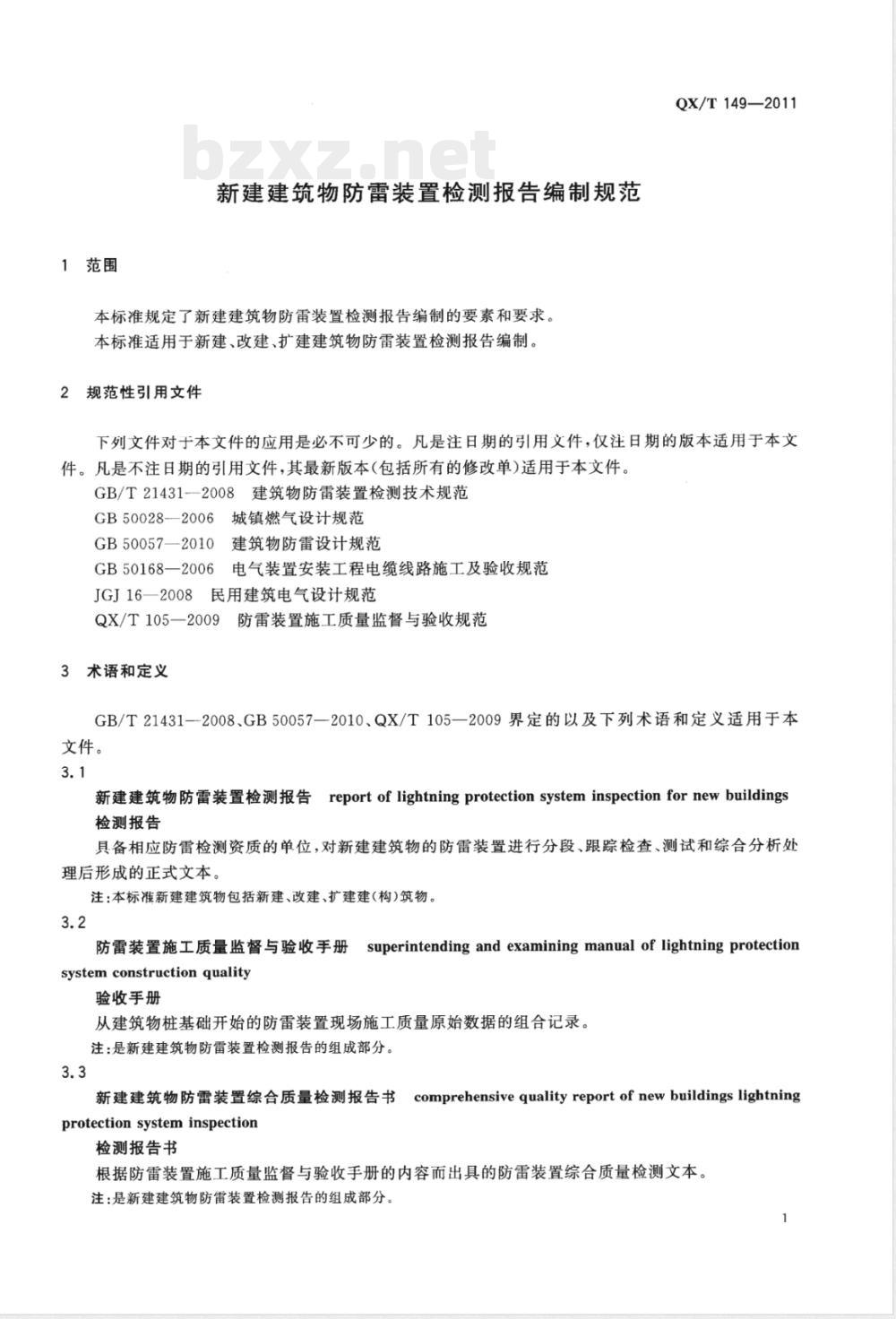

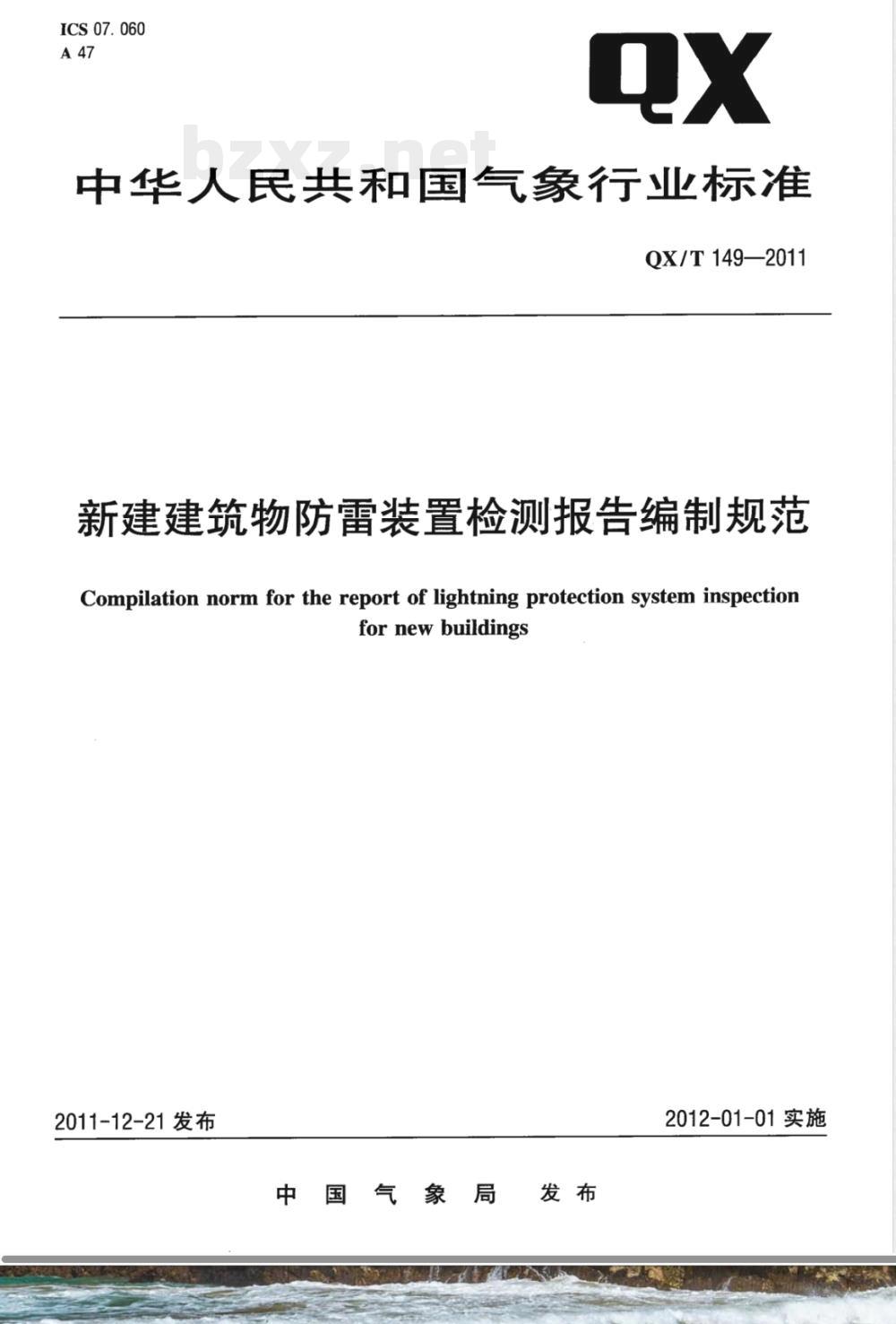

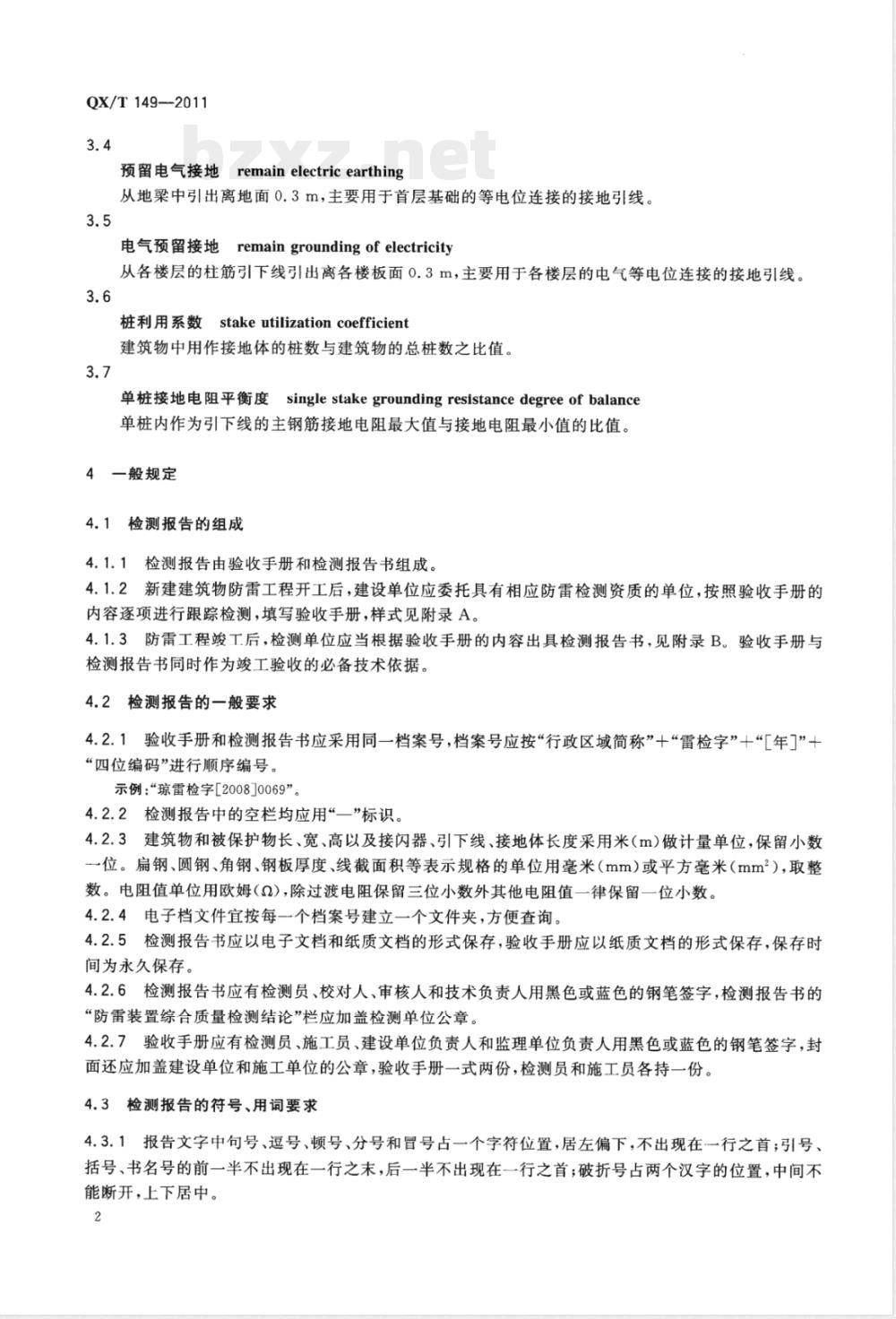

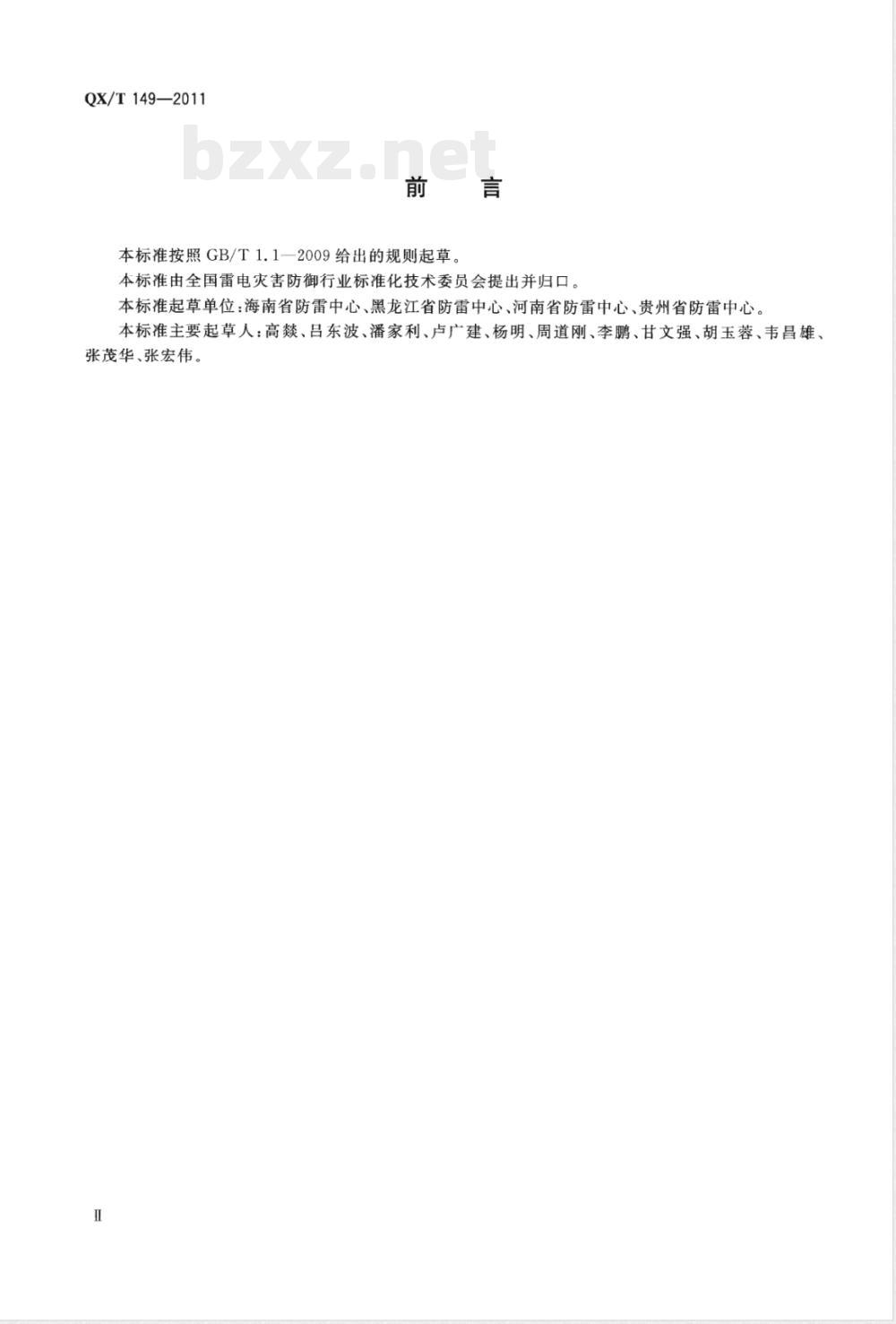

中华人民共和国气象行业标准 QX/T149—2011 新建建筑物防雷装置检测报告编制规范 Compilation norm for the report of lightning protection system inspection for new buildings 2011-12-21 发布 中国气象局发布 2012-01-01 实施 本标准按照GB/T1.1—2009规则起草，由全国雷电灾害防御行业标准化技术委员会提出并归口。起草单位：海南省防雷中心、黑龙江省防雷中心、河南省防雷中心、贵州省防雷中心。主要起草人：高燚、吕东波、潘家利、卢广建、杨明、周道刚、李鹏、甘文强、胡玉蓉、韦昌雄、张茂华、张宏伟。 1 范围 本标准规定了新建建筑物防雷装置检测报告的编制要素和要求，适用于新建、改建、扩建建筑物防雷装置检测报告的编制。 2 规范性引用文件 下列文件对于本标准的应用是必不可少的。凡注日期的引用文件，仅注日期的版本适用于本标准；凡不注日期的引用文件，其最新版本（包括所有修改单）适用于本标准。引用文件包括：GB/T21431—2008《建筑物防雷装置检测技术规范》、GB50028—2006《城镇燃气设计规范》、GB50057—2010《建筑物防雷设计规范》、GB50168—2006《电气装置安装工程电缆线路施工及验收规范》、JGJ16—2008《民用建筑电气设计规范》、QX/T105—2009《防雷装置施工质量监督与验收规范》。 3 术语和定义 3.1 新建建筑物防雷装置检测报告 (report of lightning protection system inspection for new buildings) 检测报告由具备防雷检测资质的单位对新建建筑物防雷装置进行分段、跟踪检查、测试和综合分析后形成的正式文本。注：新建建筑物包括新建、改建、扩建建（构）筑物。 3.2 防雷装置施工质量监督与验收手册 (superintending and examining manual of lightning protection system construction quality) 验收手册为从建筑物桩基础开始的防雷装置现场施工质量原始数据的组合记录，是新建建筑物防雷装置检测报告的组成部分。 3.3 新建建筑物防雷装置综合质量检测报告书 (comprehensive quality report of new buildings lightning protection system inspection) 根据防雷装置施工质量监督与验收手册内容而出具的防雷装置综合质量检测文本，是检测报告的组成部分。 3.4 预留电气接地 (remainder electric earthing) 从地梁中引出离地面0.3m，主要用于首层基础等电位连接的接地引线。 3.5 电气预留接地 (remainder grounding of electricity) 从各楼层柱筋引下线引出离楼板面0.3m，主要用于各楼层电气等电位连接的接地引线。 3.6 桩利用系数 (stake utilization coefficient) 建筑物中用作接地体的桩数与建筑物总桩数之比。 3.7 单桩接地电阻平衡度 (single stake grounding resistance degree of balance) 单桩内作为引下线的主钢筋接地电阻最大值与最小值的比值。 4 一般规定 4.1 检测报告的组成 4.1.1 检测报告由验收手册和检测报告书组成。 4.1.2 新建建筑物防雷工程开工后，建设单位应委托具有相应防雷检测资质的单位，按照验收手册的内容逐项进行跟踪检测，填写验收手册，样式见附录A。 4.1.3 防雷工程完成后，检测单位应当根据验收手册内容出具检测报告书，样式见附录B。验收手册与检测报告书共同构成完整的新建建筑物防雷装置检测报告。 4.2 检测报告的一般要求 4.3 检测报告的符号、用词要求 4.4 校核和审批流程 5 检测报告的编制 5.1 验收手册 5.2 检测报告书 附录A 《防雷装置施工质量监督与验收手册》式样（规范性附录） 附录B 《新建建筑物防雷装置综合质量检测报告书》式样（规范性附录） 附录C 《防雷装置施工质量监督与验收手册》填写及评定标准（规范性附录）
