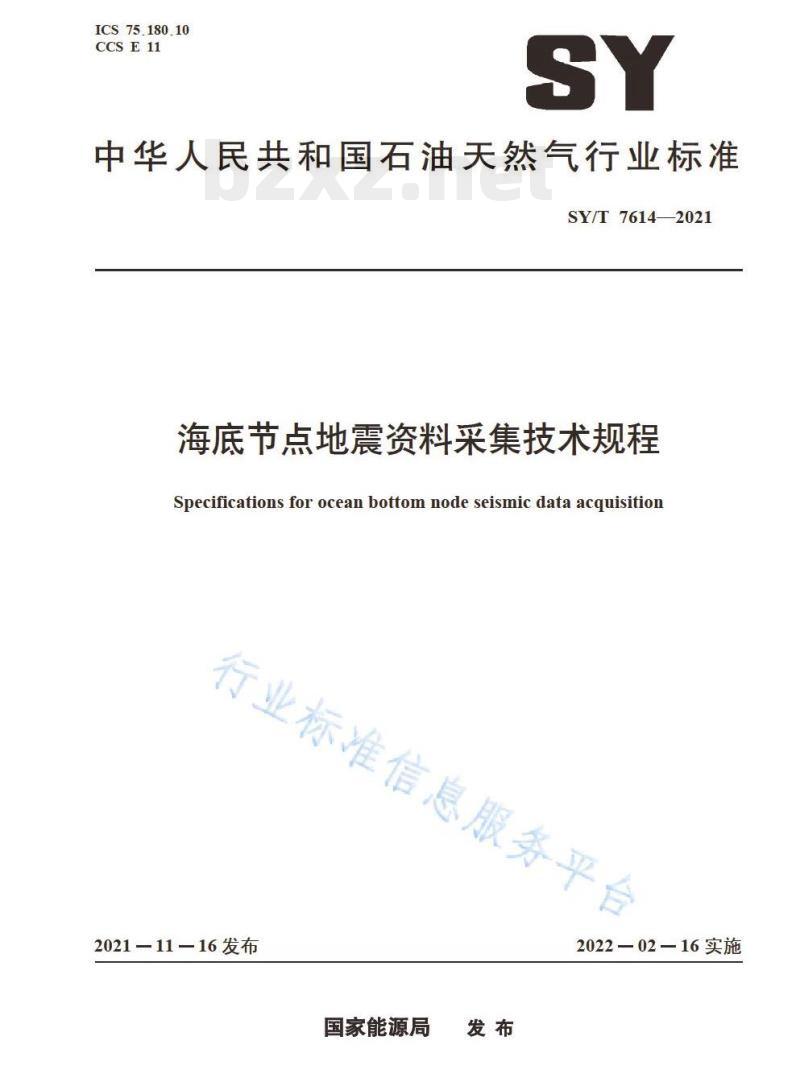

【SY石油天然气标准】 海底节点地震资料采集技术规程

中华人民共和国石油天然气行业标准 SY/T7614-2021 海底节点地震资料采集技术规程 Specifications for Ocean Bottom Node Seismic Data Acquisition 前言 本文件按照 GB/T1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》起草。部分内容可能涉及专利，发布机构不承担识别专利责任。本文件由石油工业标准化技术委员会石油物探专业标准化委员会提出并归口。起草单位：中国石油集团东方地球物理勘探有限责任公司海洋物探处、中海石油（中国）有限公司天津分公司、中国石油集团东方地球物理勘探有限责任公司采集技术中心。主要起草人：全海燕、罗敏学、张建峰、韦秀波、徐朝红、王建锋、童利清、李江、吴登付、杜海涛、刘昭、辛秀艳、李宗良、姜保刚、何文蔚、张晓峰、张晓涛。 1 范围 本文件规定了海底节点地震资料采集的前期工作、节点记录系统、气枪震源系统、导航定位系统、采集技术及资料提交要求，适用于海洋环境下的海底节点地震资料采集全过程，内陆湖泊、河流环境可参照使用。 2 规范性引用文件 GB/T33583、SY/T6156、SY/T6901、SY/T10017、SY/T10019、SY/T10026。本标准引用的文件版本在文中标注日期的适用对应版本，未注日期的使用最新版本及其修订。 3 术语和定义 3.1 海底节点 ocean bottom node：在海底独立进行地震资料采集和存储的录代设备。 3.2 四分量检波器 four-component receiver：由一个水检（压电检波器）和三个陆地检波器组成，分别表示水平分量X、垂直XY分量Y、垂直Z分量Z。 3.3 三分量旋转 rotation of three-component：对接收到的X、Y、Z分量数据按照直角坐标系进行旋转计算，得到新坐标系下的各分量值。 3.4 测斜仪 orientation sensor：用于监控节点姿态并记录节点方位信息的装置。 4 前期工作 包括资料收集、海况调查、技术设计、施工设计等，应按照 SY/T10017 和 GB/T33583 相关要求执行。 5 节点记录系统 5.1 节点设备 根据水深选择节点设备类型，应配置四分量检波器及性能稳定的原子钟或晶体钟，节点续航能力不低于25天。设备要求：a）数据存储容量不低于32GB；b）采集单元动态范围不低于120dB。 5.2 节点系统检测 节点系统检测应包括记录参数设置、电池电量、节点内部湿度、海底节点内部时钟与 GNSS 同步等。施工前需进行节点设备年检，检验项目和技术指标按相关标准执行，年检结果有效期为12个月。节点布设前，按生产规定采样间隔对节点进行检测，项目与指标按厂家要求执行。 6 气枪震源系统 6.1 气枪震源及辅助设备作业要求 6.2 气枪震源系统及辅助设备检测 7 导航定位系统 7.1 导航定位设备 7.2 导航系统检测 8 采集技术要求 8.1 数据采集流程 8.2 采集参数设置 8.3 数据存储管理 8.4 采集过程质量控制 8.5 激发点数据采集 8.6 节点采集间隔与同步 8.7 数据实时监控 8.8 其他技术要求 9 节点布设及资料管理 9.1 节点定位要求 9.2 激发点定位及节点位置核算 9.3 障碍区施工要求及现场质量监控，包括节点设备收放质量及质量评价 9.4 导航班报、气枪震源班报及节点地震数据质量控制班报 9.5 地震数据磁带检查与管理及资料提交要求
