【SY石油天然气标准】 海底输油管道工艺设计规范

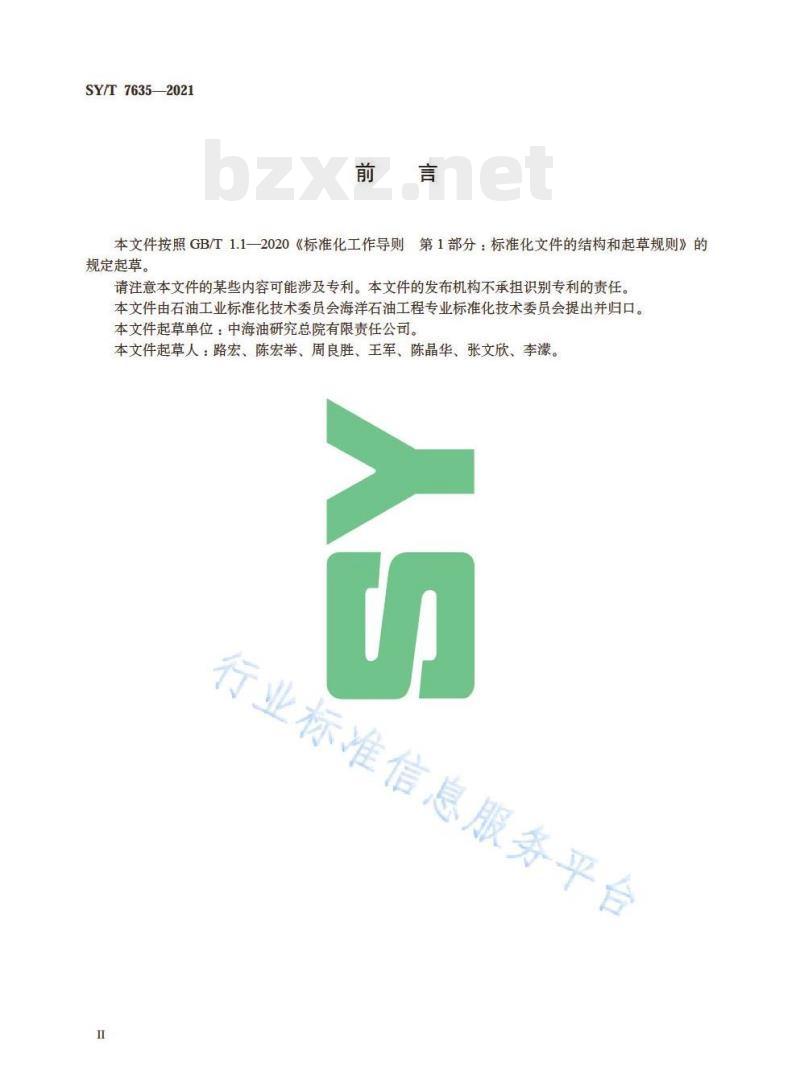

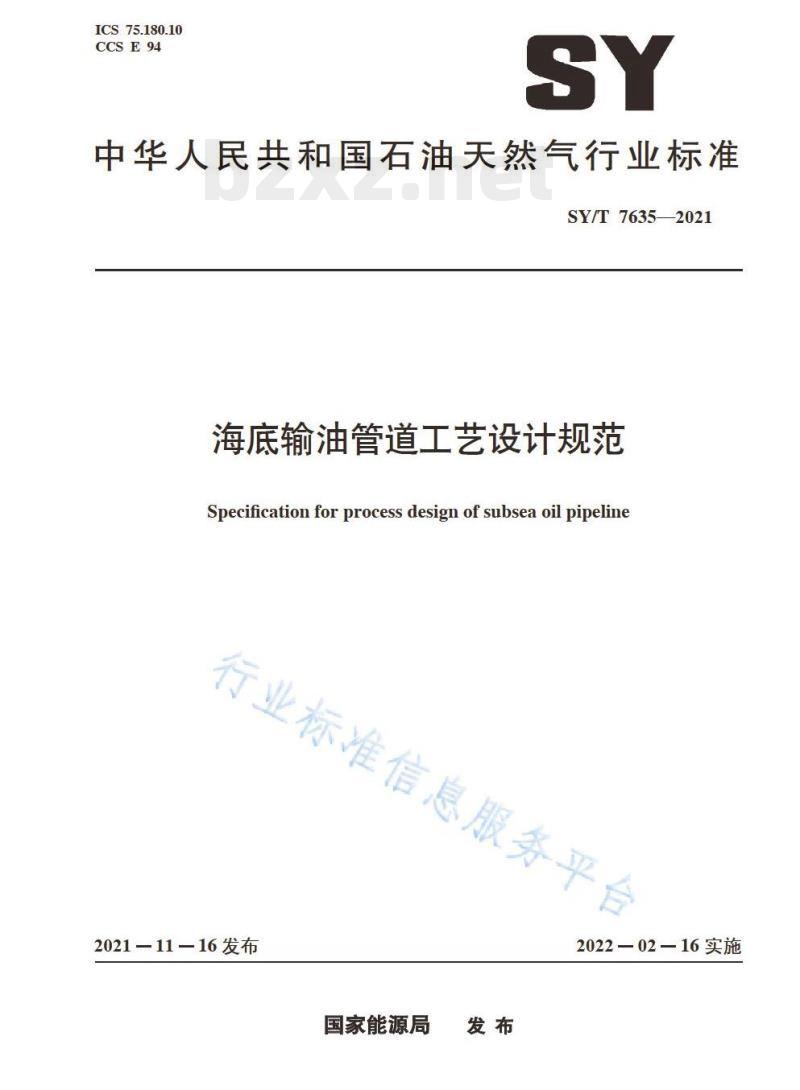

ICS 75.180.10 CCS E94 SY/T 7635-2021 中华人民共和国石油天然气行业标准 海底输油管道工艺设计规范 Specification for process design of subsea oil pipeline 2021-11-16 发布 2022-02-16 实施 国家能源局 发布 前言 本文件按照GB/T 1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件由石油工业标准化技术委员会海洋石油工程专业标准化技术委员会提出并归口。 本文件起草单位：中海油研究总院有限责任公司。 本文件主要起草人：路宏、陈宏举、周良胜、王军、陈晶华、张文欣、李濛。 1 范围 本文件规定了海底输油管道的输送工艺设计原则、设计内容和设计方法。 本文件适用于新建或改（扩）建的海底输油管道输送工艺设计。 2 规范性引用文件 GB 50253—2014 输油管道工程设计规范 SY/T 0605—2016 凝析气田地面工程设计规范 3 术语和定义 3.1 海底输油管道 用于输送原油、凝析油且在输送条件下无气相的海底管道。 3.2 操作压力 在稳定操作条件下系统内介质的压力。 3.3 操作温度 在稳定操作条件下系统内介质的温度。 3.4 水击压力 由于液流速度突然改变引起的管道内压力变化现象，其压力幅值称为水击压力。 3.5 总传热系数 当流体与周围介质温差为1℃时，单位时间内通过单位传热面积的热量。 3.6 置换 使用另一种介质将管内现有介质替换出去的操作。 3.7 预热 管道启动或再启动时采用预热源对管道进行预先加热的操作。 3.8 安全输量 在管道操作压力和操作温度允许范围内的最小输量。 3.9 安全停输时间 热油管道停输后，管内某一位置介质温度降至凝点的时间。 3.10 再启动 管道停输后重新恢复生产的操作。 3.11 高凝原油 凝点高于环境温度的原油。 3.12 原油 石油采出后的液相部分。 3.13 凝析油 从凝析气井井流物中回收的液态烃类混合物。 3.14 反常点 原油由牛顿流体特性转变为非牛顿流体特性的温度点。 4 设计原则 4.1 海底输油管道输送工艺设计应根据油气田开发规模、油品物性、产品方案及自然条件，结合处理与储运流程，通过技术经济比较确定安全、合理、经济、节能的方案。 4.2 设计输量应根据设计委托书或项目开发规划确定。
