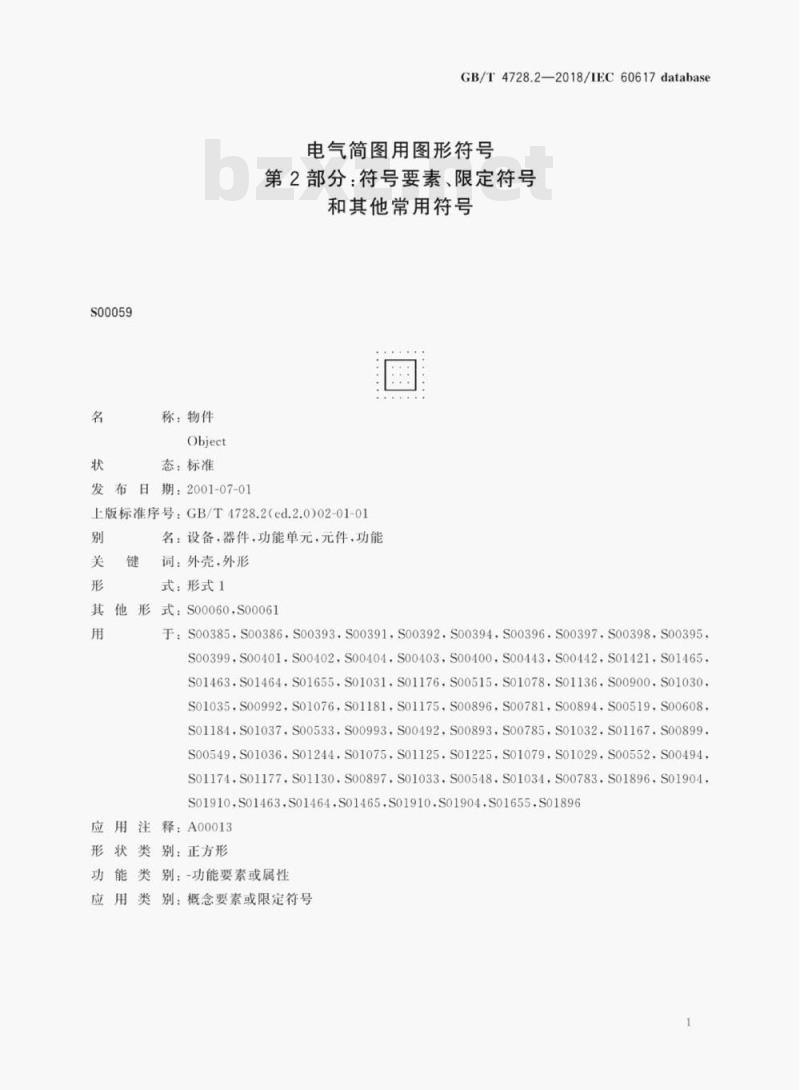

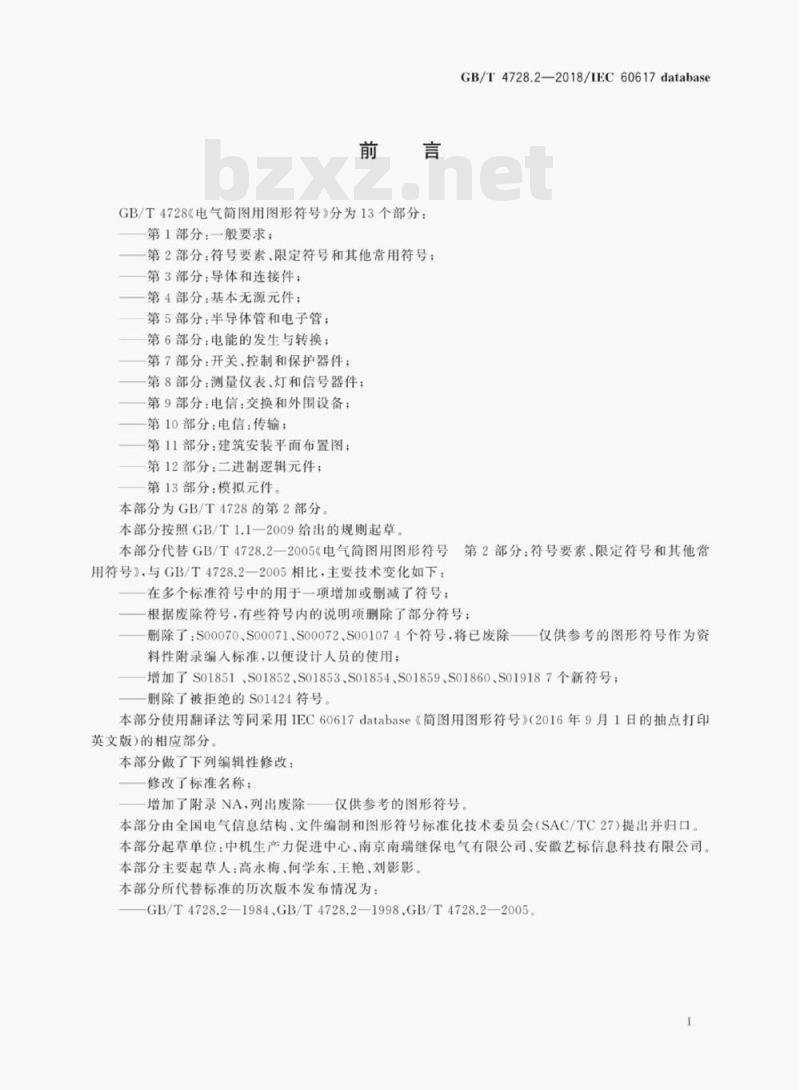

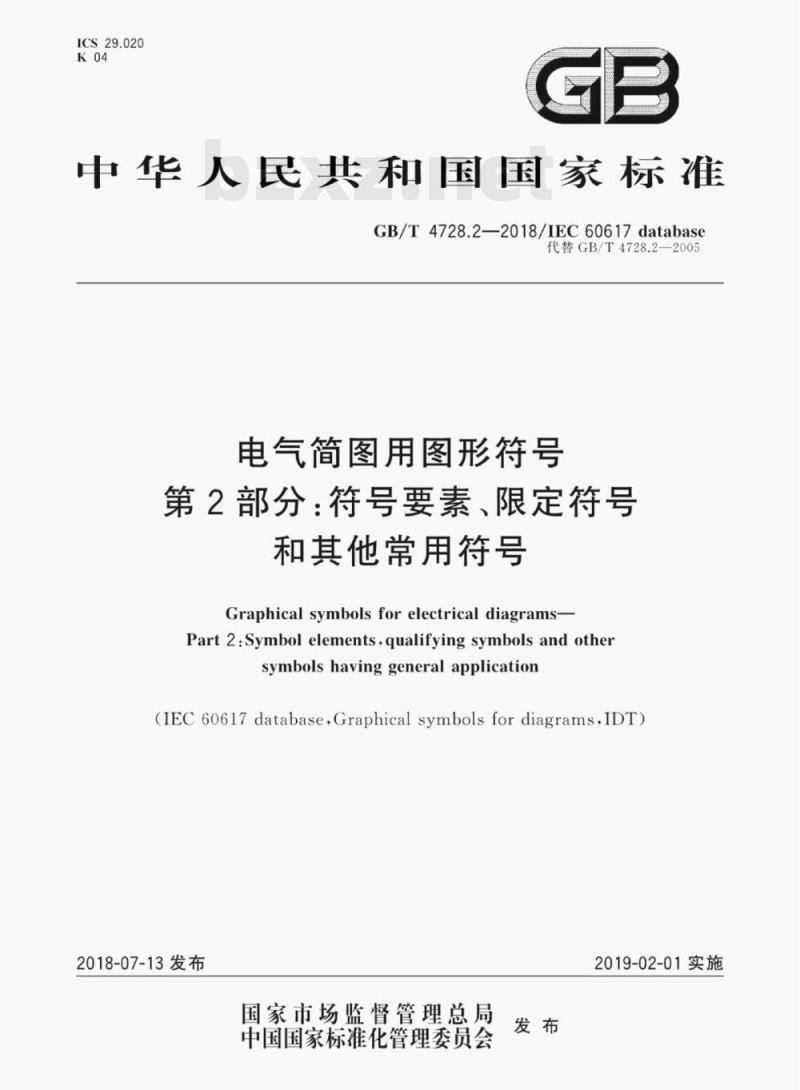

ICS 29.020 K04 GB 中华人民共和国国家标准 GB/T 4728.2-2018 / IEC 60617 database 代替 GB/T 4728.2-2005 电气简图用图形符号 第2部分：符号要素、限定符号和其他常用符号 Graphical symbols for electrical diagrams Part 2: Symbol elements, qualifying symbols and other symbols having general application （IEC 60617 database, Graphical symbols for diagrams, IDT） 2018-07-13 发布 国家市场监督管理总局 中国国家标准化管理委员会 发布 2019-02-01 实施 前言 GB/T 4728《电气简图用图形符号》分为13个部分： 第1部分：一般要求； 第2部分：符号要素、限定符号和其他常用符号； 第3部分：导体和连接件； 第4部分：基本无源元件； 第5部分：半导体管和电子管； 第6部分：电能的发生与转换； 第7部分：开关、控制和保护器件； 第8部分：测量仪表、灯和信号器件； 第9部分：电信：交换和外围设备； 第10部分：电信：传输； 第11部分：建筑安装平面布置图； 第12部分：二进制逻辑元件； 第13部分：模拟元件。 本部分为 GB/T 4728 的第2部分。 本部分按照 GB/T 1.1-2009 给出的规则起草。 本部分代替 GB/T 4728.2-2005《电气简图用图形符号第2部分：符号要素、限定符号和其他常用符号》。与2005版相比，主要技术变化如下： 在多个标准符号中增加或删减符号； 根据废除符号情况，删除部分说明内容； 删除 S00070、S00071、S00072、S00107 四个符号，并将已废除仅供参考的图形符号作为资料性附录编入标准； 增加 S01851、S01852、S01853、S01854、S01859、S01860、S01918 等新符号； 删除被拒绝的 S01424 符号； 增加附录 NA，列出废除仅供参考的图形符号。 本部分等同采用 IEC 60617 database（2016年9月1日版本）。 本部分由全国电气信息结构、文件编制和图形符号标准化技术委员会（SAC/TC27）提出并归口。 起草单位：中机生产力促进中心、南京南瑞继保电气有限公司、安徽艺标信息科技有限公司。 主要起草人：高永梅、何学东、王艳、刘影影。 本部分所代替标准的历次版本为：GB/T 4728.2-1984、GB/T 4728.2-1998、GB/T 4728.2-2005。 （以下为符号条目整理） S00059 物件 Object 状态：标准 发布日期：2001-07-01 说明：用于电气简图中表示设备、器件、功能单元或元件的通用图形符号，可表达外壳、外形等含义。 相关形式：S00060、S00061 （符号应用范围及关联符号列表原文为编码集合，已按原结构保留） S00060、S00061 及其他相关符号扩展用于电气图形表达体系。 （其余符号编码列表为标准引用索引，已按原文保留结构整理）
