【国家标准(GB)】 高压静电防护服装及试验方法

GB18136--2000

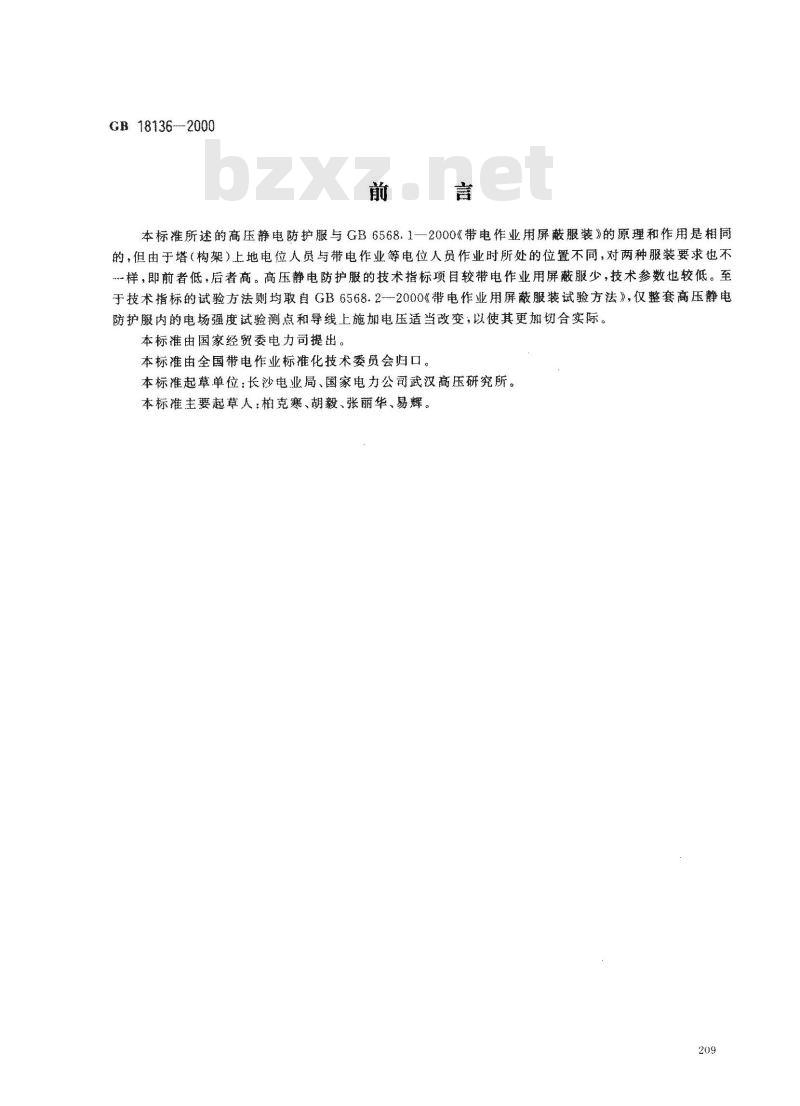

本标准所述的高压静电防护服与GB6568.1一2000&带电作业用屏蔽装》的原理和作用是相同的，但由于塔（构架）上地电位人员与带电作业等电位人员作业时所处的位置不同，对两种服装要求也不样，即前者低，后者高。高压静电防护服的技术指标项自较帮电作业用屏蔽服少，技术参数也较低。至于技术指标的试验方法则均取自GB6568.2--2000《带电作业用屏蔽服装试验方法》，仅整套高压静电防护服内的电场强度验测点和导线上施加电压适当改变，以使其更加切合实际。本标准由国家经贸委电力司提出。本标准由全国带电作业标准化技术委员会归口。本标准起蕈单位：长沙电业局、国家电力公司武汉高压研究所。本标准主要起草人：柏克寒、胡毅、张丽华、易辉。209

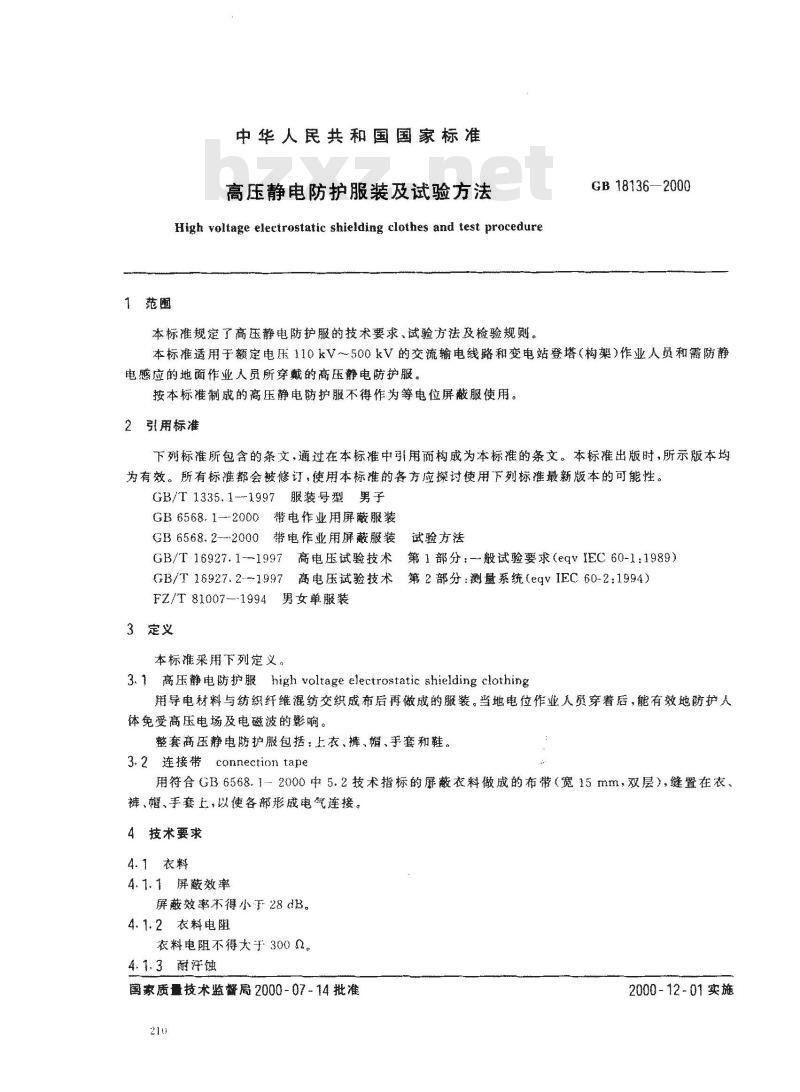

中华人民共和国国家标准www.bzxz.net
高压静电防护服装及试验方法
High voltage electrostatic shielding clothes and test procedure1范围
本标准规定了高压静电防护服的技术要求、试验方法及检验规则。GB18136—2000
本标准适用于额定电压110V500kV的交流输电线璐和变电站登塔（构架）作业人员和需防静电感应的地面作业人员所穿戴的离压静电防护服。按本标准制成的高压静电防护服不得作为等电位屏蔽服使用。2用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1335.11997服装号型男子
GB6568.1--2000带电作业用屏蔽服装GB6568.2-2000带电作业用屏蔽服装试验方法GB/T16927.1-1997高电压试验技术第1部分：-般试验要求（eqVIEC60-1：1989）GB/T16927.21997高电压试验技术第2部分：测量系统（e9VIEC60-2：1994）FZ/T810071994男女单服装
3定义
本标准采用下列定义，
3.1高压静电防护服high voltage electrostatic shielding clothing用导电材料与纺织纤维混纺交织成布后再微成的服装，盛越电位作业人机穿着后，能有效地防护人体免受高压电场及电磁波的影响。整套高压静电防护服包括：上衣、裤、帽、手套和鞋。3.2连接带connection tape
用符合GB6568.1--2000中5.2技术指标的屏蔽衣料做成的布带（宽15mm，双层），缝置在衣、裤、、手套上，以使各部形成电气连接。4技术要求
4.1衣料
4.1.1屏蔽效率
屏蔽效率不得小于28dB。
4.1.2衣料电阻
衣料电阻不得大于3000。
4.1.3耐汗蚀
国家质量技术监馨局2000-0714批准210
2000-12-01实施

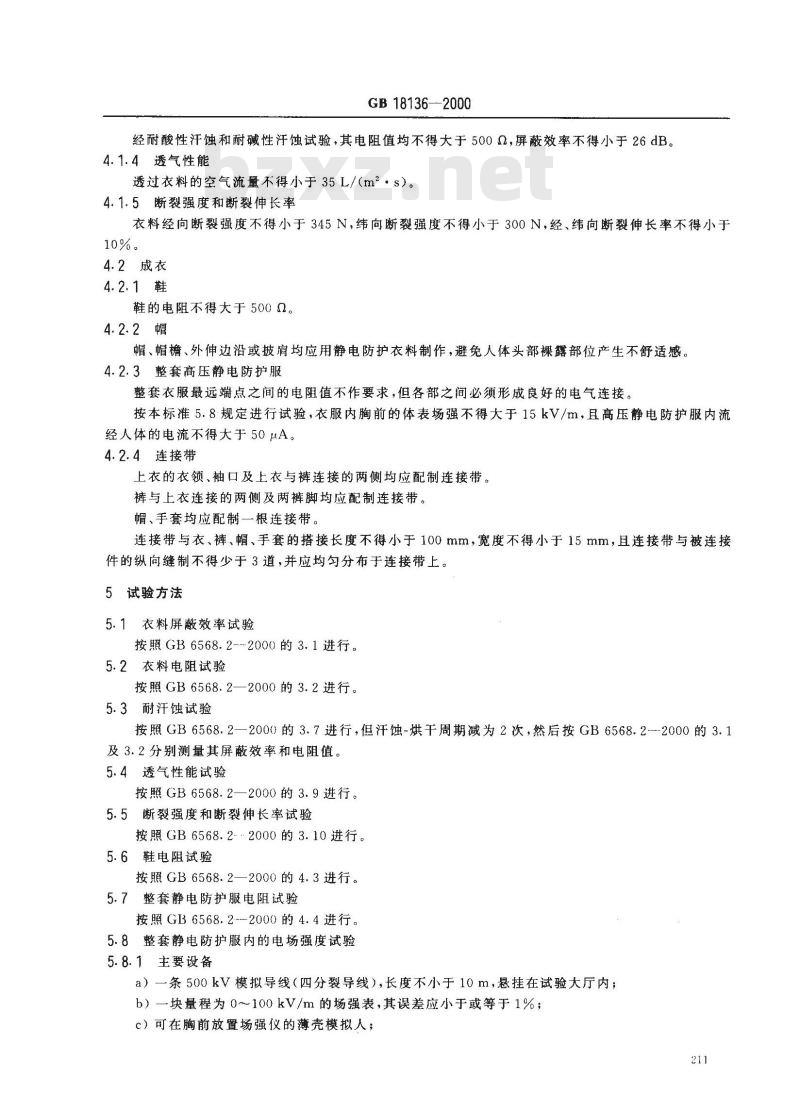

GB 18136—2000
经耐酸性汗蚀和耐碱性汗蚀试验，其电阻值均不得大于500Ω,屏蔽效率不得小于26 dB。4.1.4透气性能
透过衣料的空气流量不得小于35L/（m2·s）。4.1.5断裂强度和断裂伸长率
衣料经向断裂强度不得小于 345 N,纬向断裂强度不得小于 300 N,经、纬向断裂伸长率不得小于10%。
4.2成衣
鞋的电阻不得大于500α。
帽、帽檐、外伸边沿或披肩均应用静电防护衣料制作，避免人体头部裸露部位产生不舒适感。4.2.3整套高压静电防护服
整套衣服最远端点之间的电阻值不作要求，但各部之间必须形成良好的电气连接。按本标准5.8规定进行试验，衣服内胸前的体表场强不得大于15kV/m，且高压静电防护服内流经人体的电流不得大于50μA。
4.2.4连接带
上衣的衣领、袖口及上衣与裤连接的两侧均应配制连接带。裤与上衣连接的两侧及两裤脚均应配制连接带。帽、手套均应配制一根连接带。连接带与衣、裤、帽、手套的搭接长度不得小于100mm，宽度不得小于15mm，且连接带与被连接件的纵向缝制不得少于3道，并应均勾分布于连接带上。5试验方法
5.1衣料屏蔽效率试验
按照GB6568.2---2000的3.1进行。5.2衣料电阻试验
按照GB6568.2—2000的3.2进行。5.3耐汗蚀试验
按照GB6568.2—2000的3.7进行，但汗蚀-烘干周期减为2次，然后按GB6568.2-2000的3.1及3.2分别测量其屏蔽效率和电阻值。5.4透气性能试验
按照GB6568.2—2000的3.9进行。5.5断裂强度和断裂伸长率试验
按照GB6568.22000的3.10进行。5.6鞋电阻试验
按照GB6568.2—2000的4.3进行。5.7整套静电防护服电阻试验
按照GB6568.2-2000的4.4进行。5.8整套静电防护服内的电场强度试验5.8.1主要设备
a）一条500kV模拟导线（四分裂导线），长度不小于10m，悬挂在试验大厅内；b）一块量程为0～100kV/m的场强表，其误差应小于或等于1%；c）可在胸前放置场强仪的薄壳模拟人；211

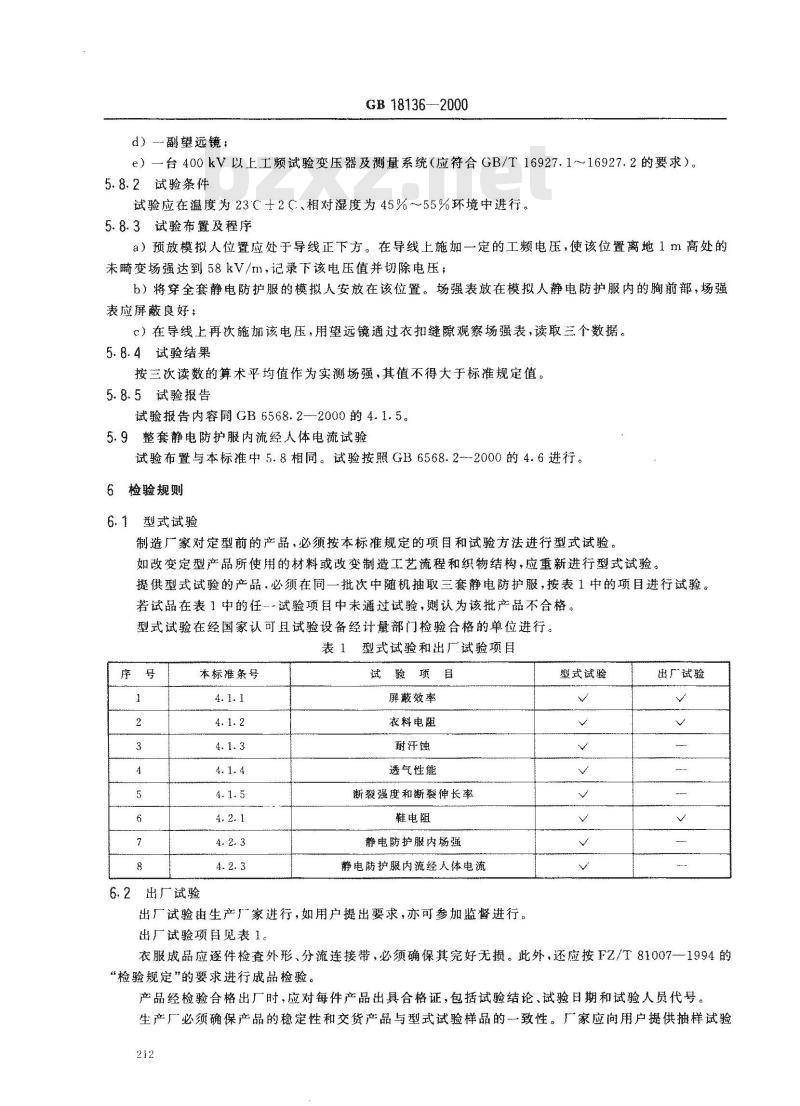

d）一副望进镜：
GB 18136-2000
e）一台400kV以上工频试验变压器及测量系统（应符合GB/T16927.1～16927.2的要求）。5.8.2试验条件
试验应在温度为23C十2C、相对湿度为45%~55%环境中进行。5.8.3试验布置及程序
a）预放模拟人位置应处于导线正下方。在导线上施加定的工频电无，使该位置离地1m高处的未畸变场强达到58kV/m，记录下该电压值并切除电压；b）将穿全套静电防护服的模拟人安放在该位置。场强表在模拟人静电防护服内的胸前部，场强表应屏蔽良好：
c）在导线上再次施加该电压，用望远镜通过衣扣缝源观场强表，读取三个数据。5.8.4试验结果
按三次读数的算术平均值作为实测场强，其值不得大于标准规定值。5.8.5试验报告
试验报告内容同GB6568.2-2000的4.1.5，5.9整套静电防护服内流经人体电流试验试验布置与本标准中5.8相同。试验按照GB6568.22000的4.6进行。6检验规则
6.1型式试验
制造厂家对定型前的产品，必须按本标准规定的项目和试验方法进行型试验。如改变定型产品所使用的材料或改变制造工艺流程和织物结构，应重新进行型式试验。提供型式试验的产品，必须在同一批次中随机抽取三套静电防护服，按表1中的项目进行试验。若试品在表1中的任试验项目中未通过试验，则认为该批产品不合格。型式试验在经国家认可里试验设备经计部门检验合格的单位进行。表1型武试验和出广试验项目
本标准条号
6.2出厂试验
试验项目
屏蔽效率
衣料电阻
耐汗蚀
透气性能
断裂强度和断裂伸长率
鞋电阻
静电防护服内场强
静电防护服内流经人体电流
出厂试验由生产厂家进行，如用户提出娶求，亦可参加监督进行。出厂试验项目见表1。
群式试验
出厂试验
衣服成品应逐件检查外形、分流连接带，必须确保其完好无损。此外，还应按FZ/T810071994的*检验规定”的要求进行成品检验。产品经检验合格出厂时，应对每件产品出具合格证，包插试验结论、试验日期和试验人员代号。生产厂必须确保产品的稳定性和交货产品与型式试验样品的一致性。厂家应向用户供抽样试验212
的结果。

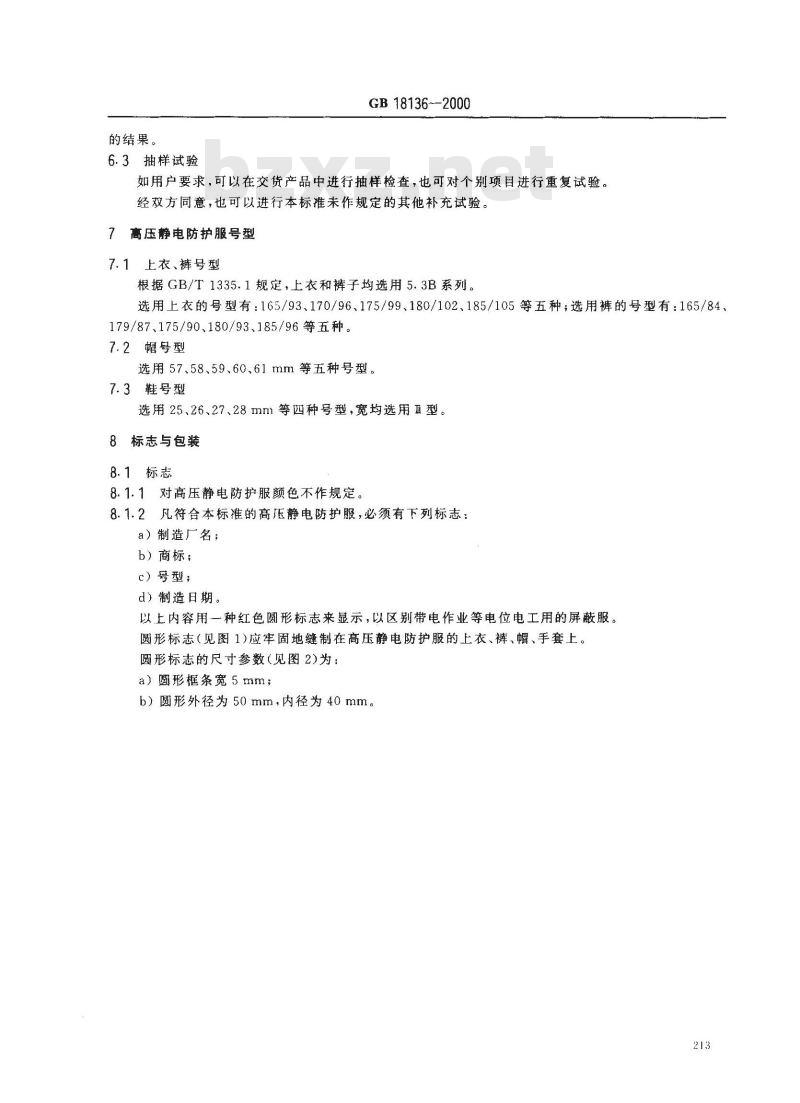

6.3抽样试验
GB 18136--2000
如用户要求，可以在交货产品中进行抽样检查，也可对个别项目进行重复试验。经双方同意，也可以进行本标准未作规定的其他补充试验。7高压静电防护服号型
7.1上衣、裤号型
根据GB/T1335.1规定，上衣和裤子均选用5.3B系列。选用上衣的号型有：165/93、170/96、175/99、180/102、185/105等五种；选用裤的号型有：165/84、179/87、175/90、180/93、185/96等五种。7.2帽号型
选用57、58、59、60.61mm等五种号型。7.3鞋号型
选用25、26、27、28mm等四种号型，宽均选用取型。8标志与包装
8.1标志
8.1.1对高压静电防护服颜色不作规定。8.1.2凡符合本标准的高压静电防护服，必须有下列标志：a）制造厂名；
b）商标；
c）号型；
d）制造日期。
以上内容用一种红色圆形标志来显示，以区别带电作业等电位电工用的屏蔽服。圆形标志（见图1）应牢固地缝制在高压静电防护服的上衣、裤、帽、手套上。圆形标志的尺寸参数（见图2)为a）圆形框条宽5mm；
b）圆形外径为50 mm，内径为40 mm。213
制造厂名
GB18136-2000
1连接带2—标志，3—导电鞋
图1高压静电防护服
注：圆形、全部学均为大红色，底布为浅蓝色。图2标志
8.2包装
高压静电防护服的包装或包装箱应有产品名称、号型、数量、出厂日期和厂名等标志。高压静电防护应包装在塑料袋内，然后装人硬质箱子中，以免运输过程中长期受重压而损坏金属导电材料。
包装箱内必须附有合格证和使用说明书。214
