【国家标准(GB)】 建筑物电气装置 第7部分: 特殊装置或场所的要求 第703节: 装有桑拿浴加热器的场所

GB16895.14—2002

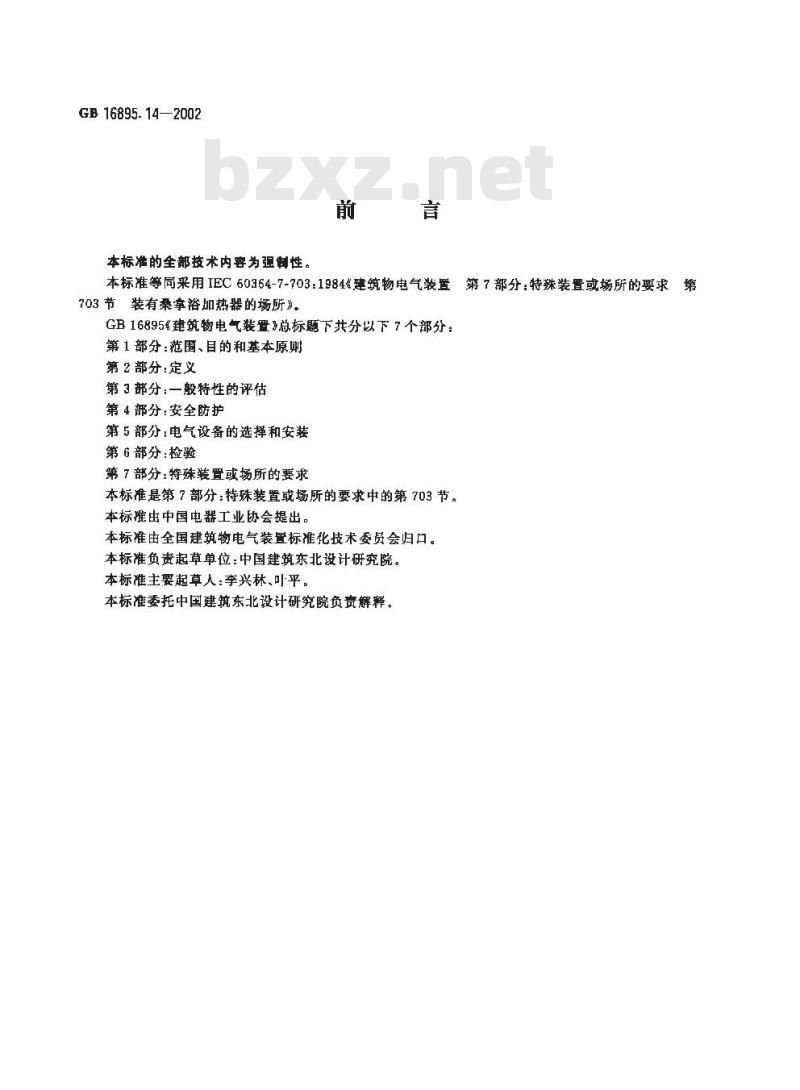

本标准的全部技术内容为强制性，言
本标准等同采用IEC60364-7-703:1984建筑物电气装置703节装有桑拿浴加热器的场所》。GB16895《建筑物电气装置》总标题下共分以下7个部分：第1部分：范围、目的和基本原则第2部分：定义
第3部分：一般特性的评估
第4部分：安全防护
第5部分：电气设备的选择和安装第6部分：检验
第7部分：特殊装置或场所的要求本标准是第7部分：特殊装置或场所的要求中的第703节。本标推由中国电器工业协会提出。本标准由全国建筑物电气装置标准化技术委员会归口。本标准负责起草单位：中国建筑东北设计研究院。本标准主要起草人：李兴林、叶平。本标准委托中国建筑东北设计研究院负责解释。第7部分：特殊装置或场所的要求第
GB16895.14—2002

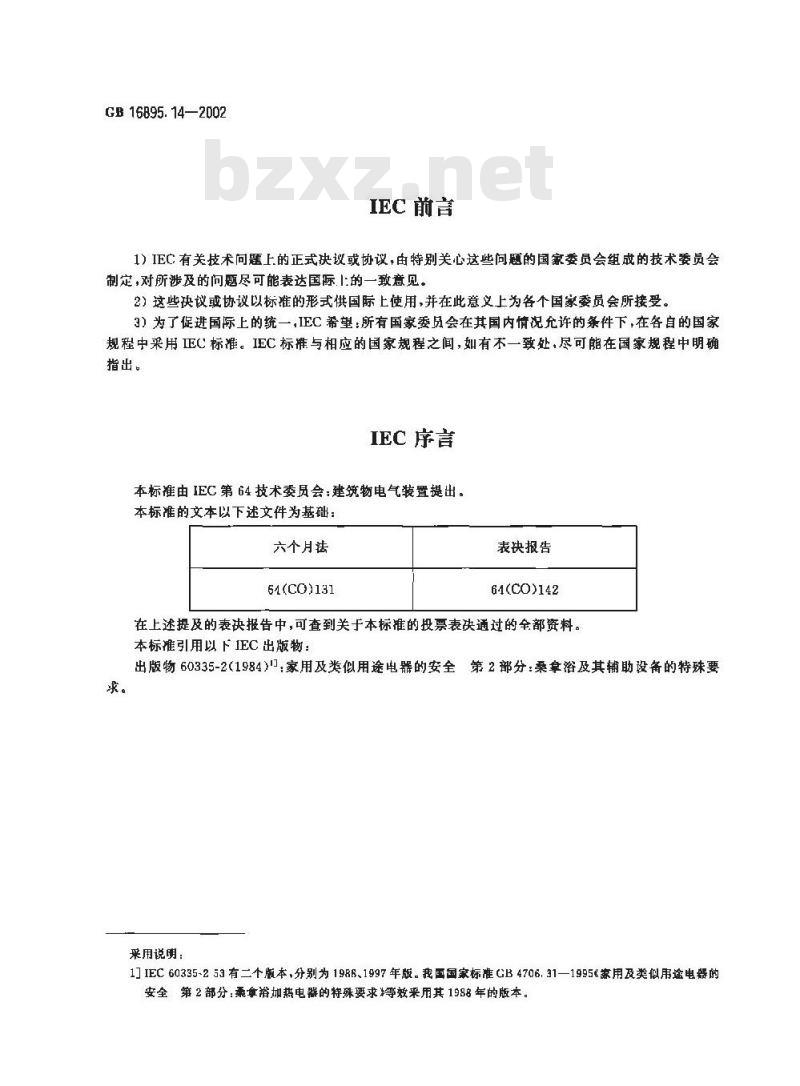

IEC前言
1）IEC有关技术问题上的正式决议或协议，由特别关心这些问题的国家委员会组成的技术委员会制定，对所涉及的问题尽可能表达国际.1的一致意见。2）这些决议或协议以标准的形式供国际上使用，并在此意义上为各个国家委员会所接受。3）为了促进国际上的统一,IEC希望：所有国家委员会在其国内情况允许的条件下，在各自的国家规程中采用IEC标准。IEC标推与相应的国家规程之间，如有不一致处,尽可船在国家规程中明确指出。
IEC序言
本标由IEC第64技术委员会：建筑物电气装置提出。本标准的文本以下述文件为基础：六个月法
61(CO)131
表决报告
64(CO)142
在上述提及的表决报告中，可查到关于本标准的投票表决通过的全部资料。本标准引用以下IEC出版物：
出版物60335-2(1984)，家用及类似用途电器的安全第2部分：桑拿浴及其辅助设备的特殊要求。
采用说明：
1]IEC 60335-2 53有二个版本，分别为198B、1997年版。我国国家标准GB 4706.31—1995岁家用及类似用途电器的安全第2部分：乘拿浴加热电器的特殊要求\等效来用其1988年的版本。中华人民共和国国家标准

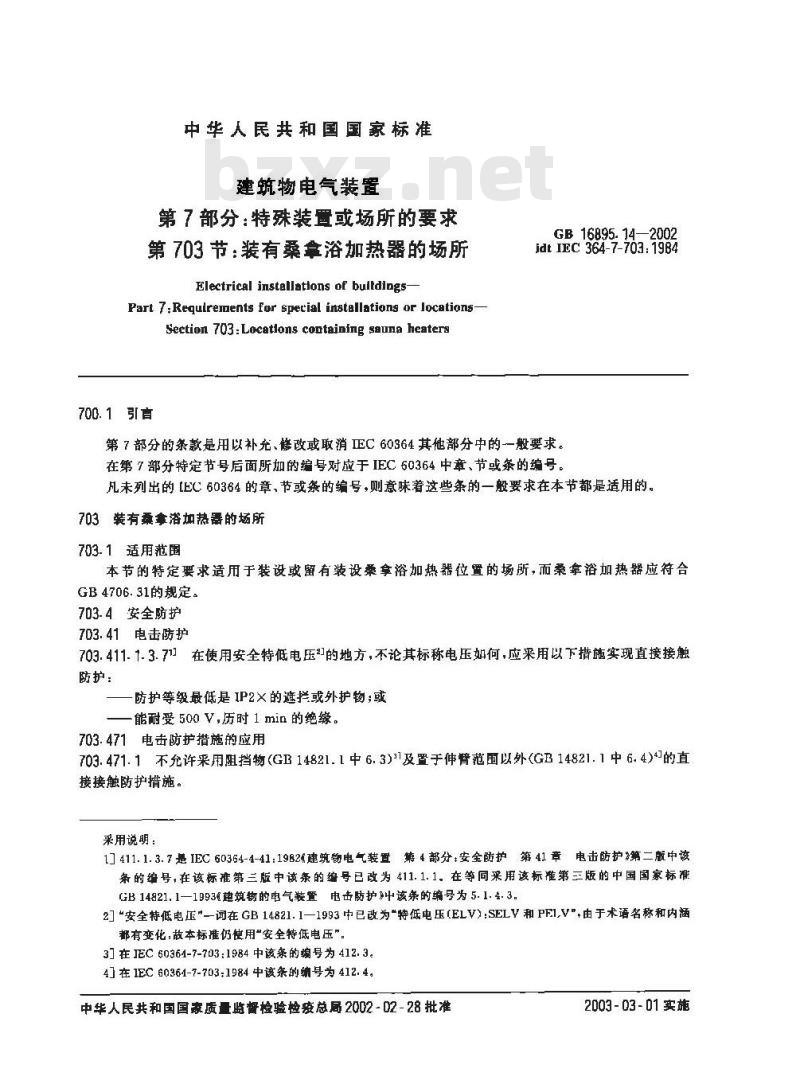

建筑物电气装置
第7部分：特殊装量或场所的要求第703节：装有桑拿浴加热器的场所Electrical instellations of buitdingsPart 7:Requlreinents for special installations or locations-Section 703:Locatlons containing sauna heaters700. 1引育
GB16895.14—2002
jdt IEC 364-7-703:19B4
第7部分的条款是用以补充、修改或取消EC 60364其他部分中的一般要求。在第7部分特定节号后面所加的编号对应于IEC60364中章、节或条的编号。凡未列出的[EC60364的章，节或条的编号，则意味着这些条的一般要求在本节都是适用的。703装有桑事浴加热器的场所
703.1适用范围
本节的特定要求适用于装设或留有装设桑拿浴加热器位置的场所，而桑拿浴加热器应符合GB4706.31的规定。
703.4安全防护
703.41电击防护
703.411.1.3.71在使用安全特低电压\的地方，不论其标称电压如何，应来用以下措施实现直接接触防护：
防护等级最低是IP2×的迹拦或外护物；或一能耐受 500 V,历时 1 min 的绝缘。703.471电击防护措施的应用
703.471.1不允许采用阻挡物(GB14821.1中6.3)\1及置于伸臂范围以外(GB14821.1中6.4)的直接接触防护措施。
采用说明：
1]411.1.3.7IEC60364-4-41:19B24建筑物电气装置第4部分：安全防护第41章电击防护第二版中该条的编号，在该标准第三版中该条的缩号已改为411.1.1.在等同采用该标准第三版的中国国家标准GB14821.1—1993黄筑物的电气装置电击防护\中该条的编号为5.1.4.32]“安全特低电压\-词在GB14821.1-1993中已改为\特低电压（ELV):SELV和PF1,V\，由于术语名称和内涵都有变化，故本标准仍使用\安全特低电压”。3]在JEC60361-7-703:1984中该条的编号为412.3。4] 在 1EC 60361-7-703;1984 中该条的纳号为 412. 4。中华人民共和国国象质量监督检验检疫总局2002-D2-28批准2003-03-01实施
GB16895.14—2002

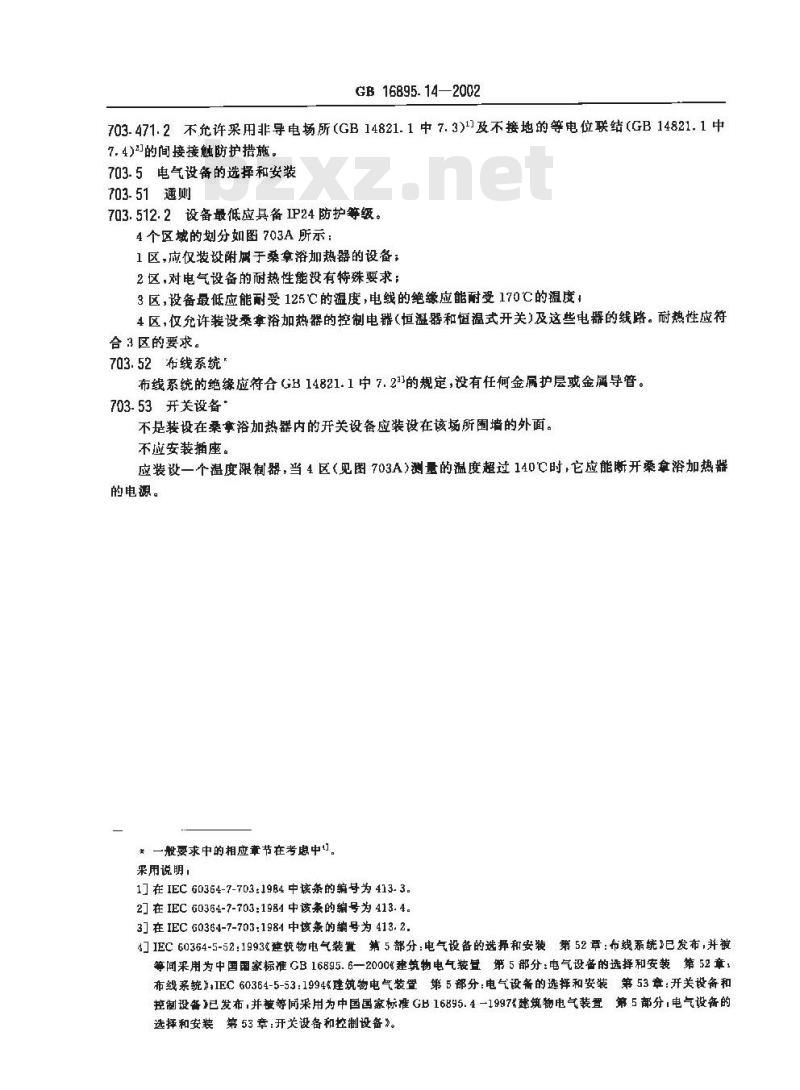

703.471.2不允许采用非导电场所（GB14821.1中7.3)1)及不接地的等电位联结（GB14821.1中7.4)\的间接接触防护措施。
703.5电气设备的选择和安装
703.51则
703.512.2设备最低应具备IP24防护等级。4个区域的划分如图703A所示：
1区，应仅装设附属于桑拿浴加热器的设备；2区，对电气设备的耐热性能有特殊要求；3区，设备最低应能耐受125℃C的温度，电线的绝缘应能耐受170℃的温度，4区，仅允许装设柔拿浴加热器的控制电器（恒温器和恒温式开关）及这些电器的线路。耐热性应符合3区的要求。
703.52布线系统
布线系统的绝缘应符合GB14821.1中7.2\的规定，没有任何金属护层或金属导管。703-53开关设备
不是装设在桑拿浴加热器内的开关设备应装设在该场所围墙的外面。不成安装插座。
应装设一个温度限制器，当4区（见图703A）测量的温度超过140℃时，它应能断开桑拿浴加热器的电源。
《一般要求中的相应章节在考患中“采用说明，
1]在IEC60364-7-703:1984中该条的编号为413.3。2]在IECG0364-7-703:1981中该条的编号为413.4。3在IECG0364-7-703:1981中该条的编号为413.24］IEC60364-5-52：1993岁建筑物电气装置第5部分：电气设备的选挥和安装第52章：布线系统\已发布，并被等间采用为中国国家标准GB16895.6一2000建筑物电气装盘第5部分：电气设备的选择和安装第52章，布线系统》，IEC60364-5-53：1994&建筑物电气装置第5部分：电气设备的选挥和安装第53章：开关设备和控制设备》已发布，并被等同采用为中国国家标准GB16895.4-1997建筑物电气装置第5部分，电气设备的选择和安装第 53章：开关设备和控制设备”。WS'0
GB 16895. 14—2002
骆热层/
b一接线盒

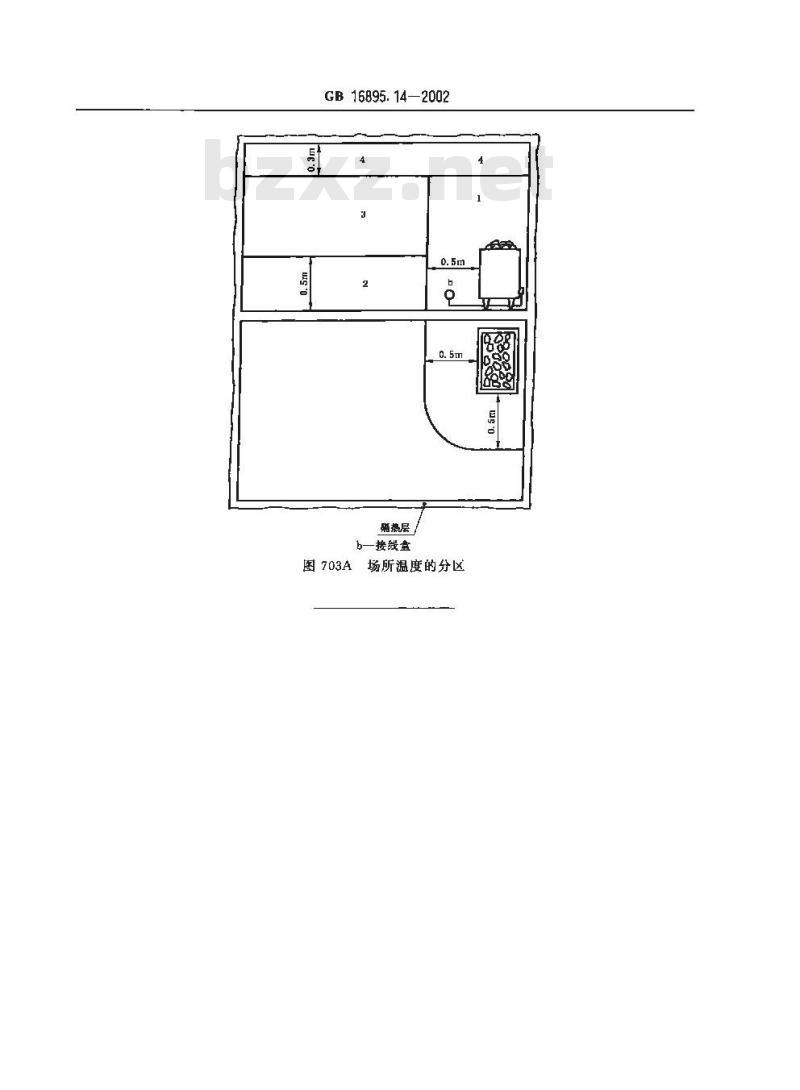

图703AbzxZ.net
场所温度的分区
