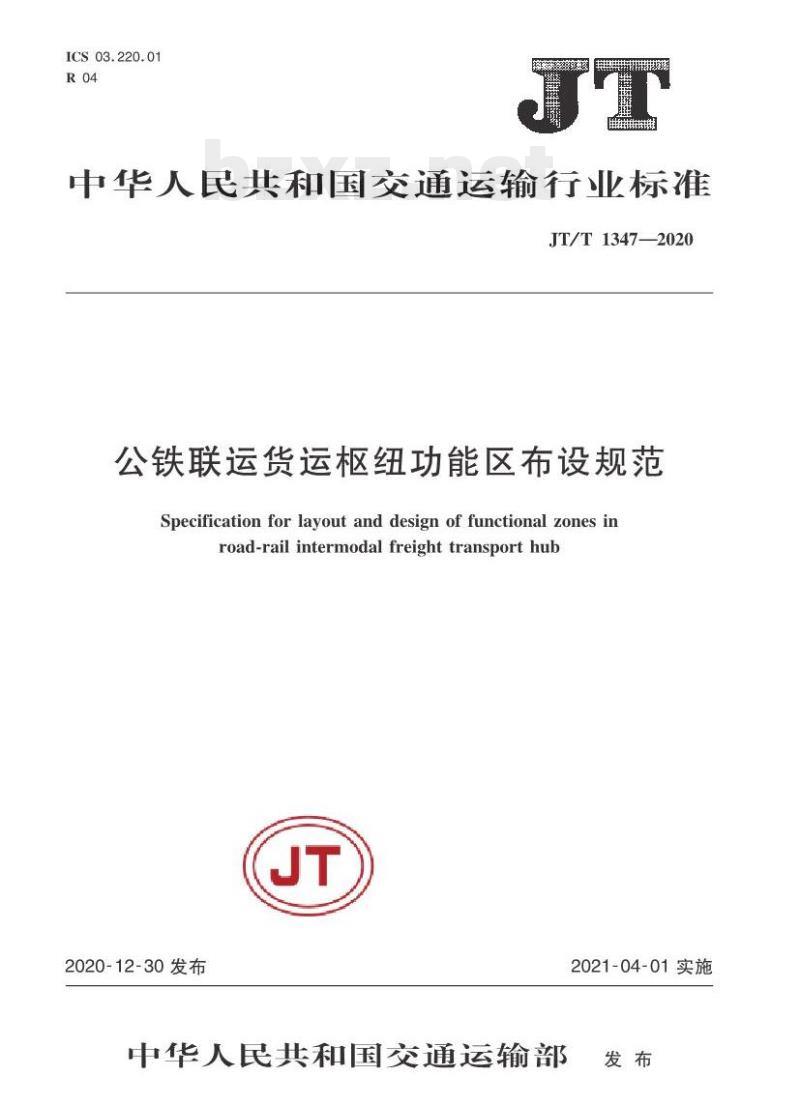

中华人民共和国交通运输行业标准JT/T1347—2020
公铁联运货运枢纽功能区布设规范Specification for layout and design of functional zones inroad-railintermodalfreighttransporthubJT
2020-12-30发布
中华人民共和国交通运输部
2021-04-01实施
规范性引用文件
术语和定义
基本要求
公铁联运作业区
仓储区
停车区
配套设施
附录A（资料性附录）
参考文献
公铁联运货运枢纽功能区布设形式JT/T1347-—2020
JT/T1347—2020

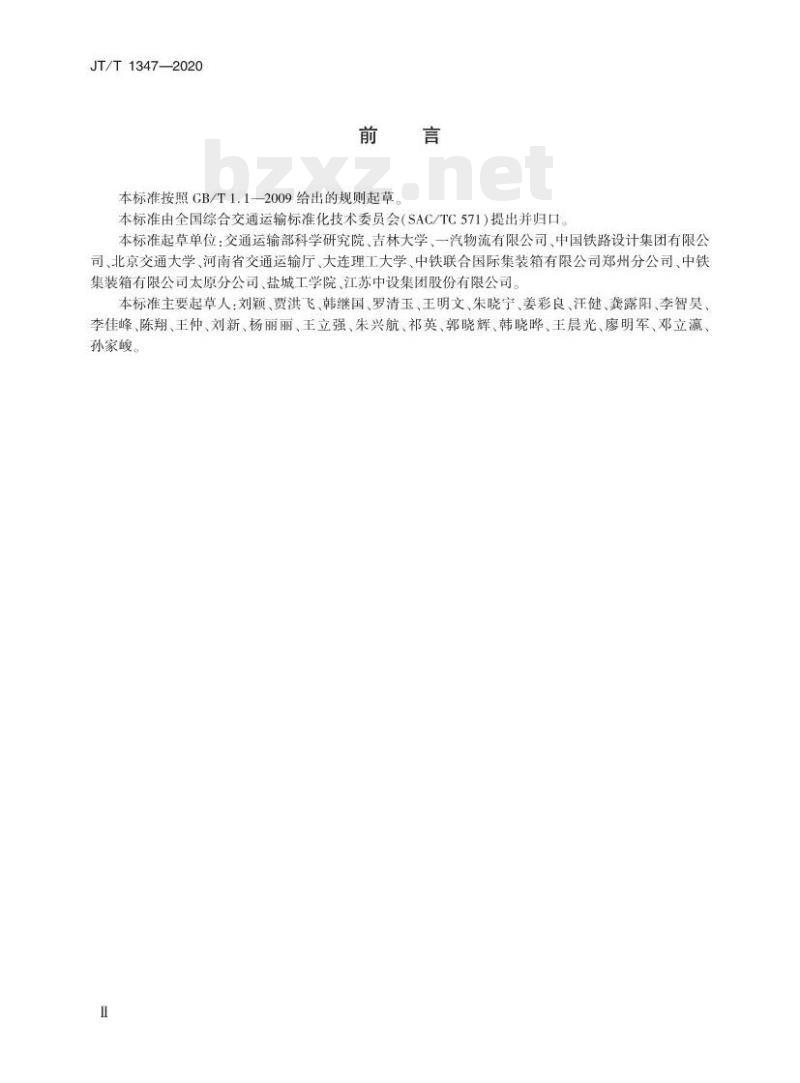

本标准按照GB/T1.1一2009给出的规则起草，本标准由全国综合交通运输标准化技术委员会（SAC/TC571）提出并归口本标准起草单位：交通运输部科学研究院、吉林大学、一汽物流有限公司、中国铁路设计集团有限公司、北京交通大学、河南省交通运输厅、大连理工大学、中铁联合国际集装箱有限公司郑州分公司、中铁集装箱有限公司太原分公司、盐城工学院、江苏中设集团股份有限公司。本标准主要起草人：刘颖、贾洪飞、韩继国、罗清玉、王明文、朱晓宁、姜彩良、汪健、龚露阳、李智吴、李佳峰、陈翔、王仲、刘新、杨丽丽、王立强、朱兴航、祁英、郭晓辉、韩晓哗、王晨光、廖明军、邓立瀛、孙家峻

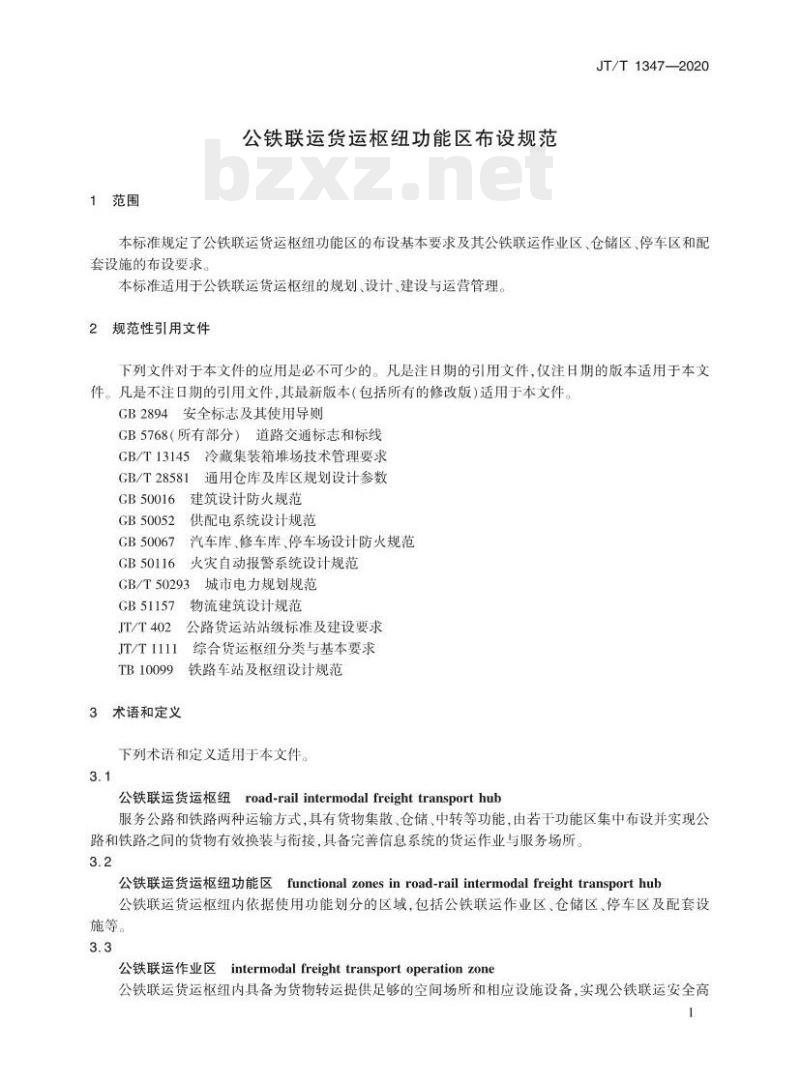

1范围
公铁联运货运枢纽功能区布设规范JT/T1347-—-2020
本标准规定了公铁联运货运枢组功能区的布设基本要求及其公铁联运作业区、仓储区、停车区和配套设施的布设要求，
本标准适用于公铁联运货运枢纽的规划、设计、建设与运营管理。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改版）适用于本文件。GB2894安全标志及其使用导则
GB5768（所有部分）道路交通标志和标线GB/T13145冷藏集装箱堆场技术管理要求通用仓库及库区规划设计参数
GB/T28581
GB50016
GB50052
GB50067
GB50116
建筑设计防火规范
供配电系统设计规范
汽车库、修车库、停车场设计防火规范火灾自动报警系统设计规范
城市电力规划规范
GB/T50293
GB51157
JT/T402
JT/T1111
TB10099
3术语和定义
物流建筑设计规范
公路货运站站级标准及建设要求综合货运枢纽分类与基本要求
铁路车站及枢纽设计规范
下列术语和定义适用于本文件。3.1
公铁联运货运枢纽
road-rail intermodal freight transport hub服务公路和铁路两种运输方式，具有货物集散、仓储、中转等功能，由若于功能区集中布设并实现公路和铁路之间的货物有效换装与衔接，具备完善信息系统的货运作业与服务场所3.2
公铁联运货运枢纽功能区functionalzonesinroad-railintermodalfreighttransporthub公铁联运货运枢纽内依据便用功能划分的区域包括公铁联运作业区、仓储区、停车区及配套设施等。
公铁联运作业区intermodalfreighttransportoperationzone公铁联运货运枢纽内具备为货物转运提供足够的空间场所和相应设施设备，实现公铁联运安全高1
JT/T1347-2020
效转运功能的作业区域

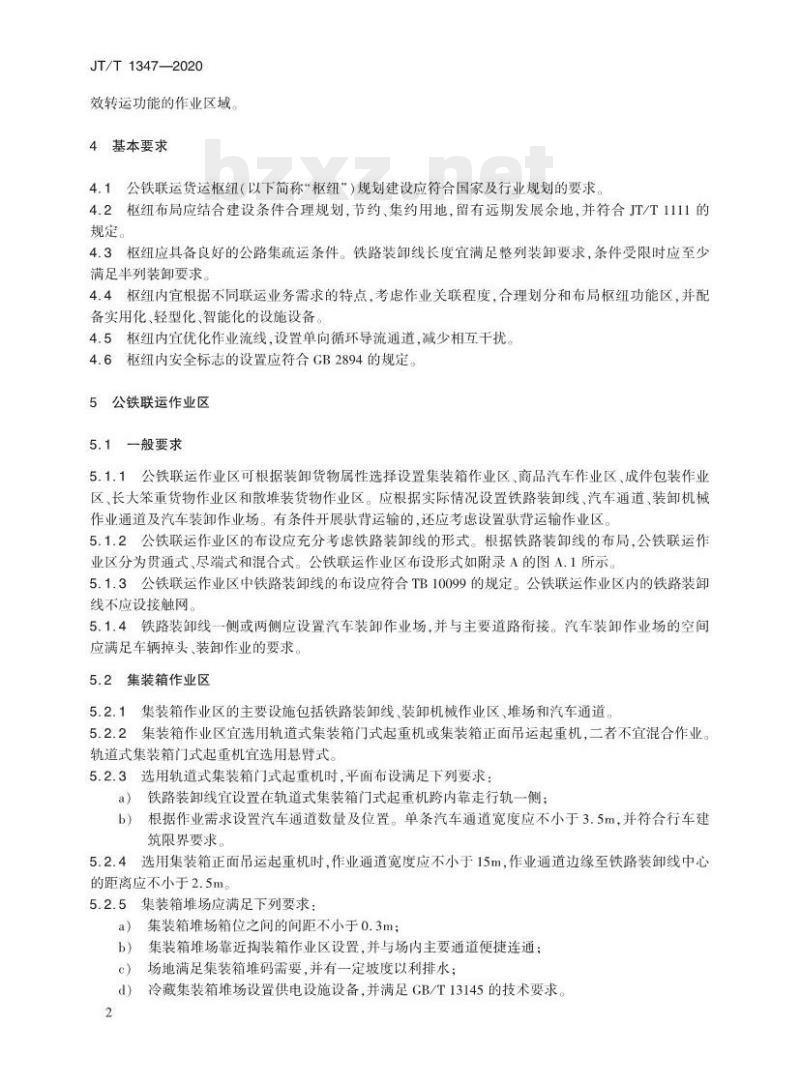

4基本要求
4.1公铁联运货运枢纽（以下简称枢纽\）规划建设应符合国家及行业规划的要求4.2枢纽布局应结合建设条件合理规划，节约、集约用地，留有远期发展余地，并符合IT/T1111的规定。
4.3枢纽应具备良好的公路集疏运条件。铁路装卸线长度宜满足整列装卸要求，条件受限时应至少满足半列装卸要求。
4.4枢纽内宜根据不同联运业务需求的特点，考虑作业关联程度，合理划分和布局枢纽功能区，并配备实用化、轻型化、智能化的设施设备。4.5枢纽内宜优化作业流线，设置单向循环导流通道，减少相互干扰。4.6枢纽内安全标志的设置应符合GB2894的规定。5公铁联运作业区
5.1一般要求
5.1.1公铁联运作业区可根据装卸货物属性选择设置集装箱作业区、商品汽车作业区、成件包装作业区、长大笨重货物作业区和散堆装货物作业区。应根据实际情况设置铁路装卸线、汽车通道、装卸机械作业通道及汽车装卸作业场。有条件开展驶背运输的，还应考虑设置驶背运输作业区5.1.2公铁联运作业区的布设应充分考虑铁路装卸线的形式。根据铁路装卸线的布局，公铁联运作业区分为贯通式、尽端式和混合式。公铁联运作业区布设形式如附录A的图A.1所示5.1.3公铁联运作业区中铁路装卸线的布设应符合TB10099的规定。公铁联运作业区内的铁路装卸线不应设接触网。
5.1.4铁路装卸线一侧或两侧应设置汽车装卸作业场，并与主要道路衔接。汽车装卸作业场的空间应满足车辆掉头、装卸作业的要求。5.2集装箱作业区
5.2.1集装箱作业区的主要设施包括铁路装卸线、装卸机械作业区、堆场和汽车通道5.2.2集装箱作业区宜选用轨道式集装箱门式起重机或集装箱正面吊运起重机，三者不宜混合作业轨道式集装箱门式起重机宜选用悬臂式5.2.3选用轨道式集装箱门式起重机时，平面布设满足下列要求：铁路装卸线宜设置在轨道式集装箱门式起重机跨内靠走行轨一侧；a）
根据作业需求设置汽车通道数量及位置。单条汽车通道宽度应不小于3.5m，并符合行车建筑限界要求
5.2.4选用集装箱正面吊运起重机时，作业通道宽度应不小于15m，作业通道边缘至铁路装卸线中心的距离应不小于2.5m。
5.2.5集装箱堆场应满足下列要求：集装箱堆场箱位之间的间距不小于0.3m；a）wwW.bzxz.Net
集装箱堆场靠近拘装箱作业区设置，并与场内主要通道便捷连通；b)
场地满足集装箱堆码需要，并有一定坡度以利排水；冷藏集装箱堆场设置供电设施设备，并满足CB/T13145的技术要求。d)
JT/T1347—2020
5.2.6集装箱作业区布设应充分考虑装卸机械和车辆、集装箱、铁路装卸线的作业需求，布设断面形式如图A.2所示。
5.3成件包装作业区
成件包装作业区的主要设施包括铁路装卸线、货物站台及仓库（货棚）及汽车装卸作业场地5.3.1月
成件包装作业区布设满足下列要求：5.3.2
铁路装卸线应分束平行布设，并充分考虑高效作业的要求：货物站台的高度应方便叉车装卸作业，靠铁路侧站台距轨面高度宜为0.95m~1.10m；靠道路b）
侧站台距离道路侧作业场坪高度宜为1.10m~1.30m，宜设置固定式液压升降台：货物站台的宽度应满足叉车装卸作业要求；铁路侧仓库外墙轴线至站台边缘的距离宜不小于c）
4.0m：道路侧仓库外墙轴线至站台边缘的距离宜不小于5.0m，或将仓库外墙轴线外移与站台墙平齐；当周定式液压升降台不正对库门时，仓库外墙轴线至站台边缘的距离应不小于5.0m；铁路侧站台边缘至铁路装卸线中心的距离应为1.75m；d）
汽车作业场地宽度宜不小于30m，只停放小型厢式货车的场地宽度，可根据车辆外廊尺寸适当e
减少。
5.3.3仓库（货棚）应设置雨棚，铁路侧雨棚伸出站台边缘的宽度应不小于2.05m，高度应满足铁路建筑限界的要求；道路侧雨棚伸出站台边缘的宽度，当货车顺向作业时宜不小于2.55m，当货车横向作业时可根据车型确定
5.3.4成件包装作业区的布设应根据铁路装卸线数量和所需的站台数量确定，常见布设形式包括一台一线式、两台夹两线式、两站台库相邻式，如图A.3所示。5.4商品汽车作业区
5.4.1商品汽车作业区主要包括装卸作业区和存放区、堆场、交付区、检测区等，根据需求可设货物站台和商品汽车零配件库或货棚等。5.4.2、商品汽车装卸作业区应设铁路装卸线、站台，布设满足下列要求：商品汽车装卸应根据实际情况采用双层可调式装卸站台或尽端式货物站台辅加移动式商品a）
汽车装卸爬梯。
双层可调式装卸站台单通道宽度应不小于5m，上层投影长度宜为49m。装卸站台上层应设置货棚。
辅加移动式商品汽车装卸爬梯的尽端式货物站台长度应不小于10m，单通道宽度应不小于c
5m，站台边缘顶面至轨面高度应为1.08m，站台坡度应不大于10°。站台应设防滑缓冲装置。d）双层可调式装卸站台和尽端式货物站台转弯处应满足商品汽车转弯半径要求，站台前端应设长度不小于30m的缓冲区。
5.4.3商品汽车存放区布设满足下列要求：a）
应单独设置出入口和通道：
商品汽车车位长度宜不小于5.5m，宽度宜不小于2.5m；b）
堆场外围应设置防护网、出人及消防大门、监测设备等安全设施设备：考虑新能源汽车需要，宜设置相应的供电设施设备。d)
商品汽车交付区布设应符合下列要求：5.4.4
布设交验缓冲区和配送服务区，并设置在商品汽车作业区出人口附近；a
交验缓冲区设置验车道，每个车道宽度为4.0m，长度满足运输汽车单次配送商品汽车排队要求：
配送服务区设置满足商品车运输半挂车和中置轴车辆运输车等配送车辆掉头与停放要求。c）
JT/T1347—2020
5.4.5商品汽车检测区布设应设置现场作业房、出入库扫描房、检测房、备品房、工具房和洗车房等5.5长大笨重货物作业区
5.5.1长大笨重货物作业区的主要设施包括铁路装卸线、装卸机械作业区域、堆场和汽车通道。5.5.2装卸机械采用门式起重机时，平面布设满足下列要求：汽车通道宜设在门式起重机悬臂下，铁路装卸线宜在跨内邻靠走行轨一侧设置；当采用无悬臂门a）
式起重机时，汽车通道应设在跨内邻靠走行轨一侧，铁路装卸线应设在邻靠另一走行轨一侧；汽车通道宜与铁路装卸线平行布置，宽度宜不小于7.0m。b）
5.5.3装卸机械采用轮胎式起重机时，道路应布设在货位外侧。5.5.4长大笨重货物作业区的布设形式如图A.4所示。5.6散堆装货物作业区
5.6.1散堆装货物作业区宜独立设置，需与其他作业区合设时，应布置在枢纽外侧、主导风向下方侧，设置防尘、抑尘设施并远离成件包装、商品汽车、冷库等区域。5.6.2散堆装货物作业区的主要设施包括铁路装卸线、站台或堆场，根据需要可设存储区、加工区、配送区等
5.6.3散堆装货物作业区铁路装卸线布设满足下列要求：a)
铁路装卸线应集中布设，铁路到发兼装卸线宜与车站横列贯通式布置；铁路装卸线宜分束平行布设，每束宜设1条；铁路装卸线有效长度应与站台、堆货场长度相匹配：卸车线可采用栈桥或路堤等形式；当采用路堤式低货位时，路基面高度宜采用1.5m~2.5m，d)
宽度宜采用3.2m~3.6m；
装车线可采用高站台、平货位或滑坡仓、跨线漏斗仓等形式：当采用滑坡仓时，其货位高度应不低于车辆与货物装载高度两者间的最高值。5.6.4
散堆装货物作业区站台的布设满足下列要求：a
采用重力装车时站台的高度宜不小于3.4m，采用机械装车时站台的高度宜为0.3m~1.0m；站台的宽度应根据堆货量、货物品类、搬运工具所需道路宽度、装卸机械作业宽度等因素确b）
定；单侧装车单排货位时应不小于16m，双侧装车双排货位时应不小于30m；单侧装车的站台道路宽宜为3.5m，双侧装车的站台道路宽度宜为7.0m：c）
货堆边缘至道路边缘距离宜为0.5m，道路边缘至站台边缘距离宜为1.0m；d)
装载机械作业宽度宜为6.5m。
5.6.5煤炭、矿石、粮食、化肥等散堆装货物作业区宜采用立体化、封闭式堆存设施，可根据具体情况设置防尘、抑尘设施，满足国家和当地环保要求。寒冷地区应设置防冻设施，并根据需要设置解冻库线或人工卸车线，
6仓储区
6.1一般要求
6.1.1仓储区根据存储货物属性可选择设置集装箱掏装箱库、普通仓库（货棚）、长大笨重货物仓库、冷库、快件分拨仓库、辅助箱场等。各类型仓库根据需要可设包装区、工具存放区、集装化用具交接存放区、废品存放区、现场办公场所与卫生间等6.1.2仓储区各类库区应分区设置并与道路和铁路衔接，并应保持良好作业联系，便手实现公铁4
联运。
仓储区禁止布设在场地低洼地区，应设置在平整场地上。6.1.3
仓储区的仓库布设要求如下：
JT/T1347—2020
应根据实际情况采用货棚或多层仓库、立体仓库，仓库内宜设多层货架存放货物，货架高度根a
据需要设置；
仓库内货位宽度宜为2.5m~3m，货位间隔和操作通道宽度应根据货物装卸方式和所用机械b）
的型号、规格而定；
e）仓库规划设计应符合CB/T28581的要求。6.2集装箱掏装箱库
6.2.1集装箱掏装箱库设置掏装箱作业站台时，站台一侧宜设置普通载货汽车停放作业区，另一侧宜设置集装箱车停放作业区；不设置掏装箱作业站台时，仓库外应设置掏装箱作业场地。6.2.2集装箱掏装箱作业站台高度应根据工艺布置和设备情况确定，宜设置固定式液压升降台：宜采用矩形布置，并根据需要在端部设置斜坡。设斜坡时斜坡宽度应不小于3.5m，斜坡坡度宜为1：12，坡面应采取防滑措施
6.2.3集装箱掏装箱库应有与集装箱联运作业区衔接的通道，必要时可单独设置出入口。6.3普通仓库（货棚）
6.3.1普通仓库（货棚）应根据货物属性，提供储存、搬运、库存管理、分拨配送和监管等物流服务。6.3.2：普通仓库（货棚）宽度宜不小于30m：高度应满足堆货、机具通行和进出货物作业要求：仓库净空高度应根据作业方式确定。两平行仓库或货棚之间场地宽度应不小手45m。只停放小型相式货车的作业场地，其宽度可根据车辆外廓尺寸适当减小。6.3.3普通仓库应设置雨棚。当货车顺向作业时，雨棚伸出站台边缘的宽度宜不小于2.55m；当货车横向作业时，可根据车型确定。6.4长大笨重货物仓库
长大笨重货物仓库应根据货物特殊尺寸和装卸机械作业要求设置。6.5冷库
6.5.1冷库应根据货物储存温度需要及货物属性分类设置。6.5.2冷库应合理布置，以保证冷链物流作业的连贯性、有序性和高效性。看设有铁路冷链装卸线冷库应沿铁路装卸线布设：者冷链运输以公路为主，冷库应靠近枢纽内公路主出人口布设，6.5.3冷库位置应选择在夏季最大频率风向的下风侧。使用氨制冷工质的仓库，与其下风侧居住区的防护距离应不小于300m。
6.6快件分拨仓库
6.6.1衔接铁路运输的快件分拨仓库应靠近铁路装卸线，以公路运输为主的快件分拨仓库应靠近公路运输主要出人口。如不能满足时，应提供场内转运车辆停靠设施或传送带。6.6.2快件分拨仓库应实行封闭式管理，在仓储区不同区域间设立网、墙等设施围挡隔离，在车辆出入口设立门岗、道闸，在人员出人口设立人行闸机、安检设备等。6.7辅助箱场
6.7.1辅助箱场根据需要可设置待修箱区、有特殊作业要求的集装箱箱区、清洗箱区、空箱区、海关监5
JT/T1347-—2020
管箱区以及备用箱区等。
6.7.2具有内陆港功能的枢纽，海关监管箱区应设置在内陆港功能区内。设有海关保税仓库时，海关监管箱区应与海关保税仓库集中设置，并满足海关监管作业场所（场地）设置的相关要求。6.7.3待修箱区宜靠近维修车间布置，其他箱区可根据实际需求布置。合并布置时各类箱位宜集中布设。
当辅助箱场箱位平行于环形道路布置时，其宽度应根据装卸机械类型及箱场堆码箱型确定；当6.7.4
辅助箱场箱位垂直于环形道路布置时，其箱位边缘与道路边缘的距离应不小于3.5m。7停车区
7.1停车区分为作业场内停车区和作业场外停车区，应满足车辆临时停放要求。7.2作业场内停车区宜临近公铁联运作业区和仓储区设置，可集中设置，也可在不同作业区域内分别设置：作业场外停车区宜靠近门区设置7.3停车区应留有适当长度和宽度的通道和出人口，避免车辆排队对枢纽内外造成不利影响。停车区出人口应视野开阔，并设置醒目标志7.4停车区内行车通道的布设应合理组织交通流线，尽量减少交织，以单向行驶为基本原则7.5停车场总平面布局及停车形式应符合GB50067、JT/T402的要求8配套设施
8.1一般要求
配套设施主要包括门区、道路及其他设施。8.2门区
8.2.1门区位置应根据枢纽内外部交通组织流线道路连接情倩况、办公营业场所及外部停车场位置等因素确定，应便于车辆疏解及与邻近道路的衔接8.2.2门区出入口数量及位置应依据枢纽内外交通流量大小、路网结构及周边道路条件设置。出入口应配置自动或手动挡车杆设备。8.2.3门区设置要求如下：
宜将出口、人口分开设置，实行车辆单向行驶；a）
车辆进出在同一出人口的，应在道路中间进行分隔；b）
出入口每方向车道数根据车流量确定，宜按“一岛一道”设计，宽度宜不小于6.0m，其中车道e
净宽宜采用4.0m，也可根据需要采用其他布设形式：门区侧应设特殊通道，其宽度宜采用5.0m；d)
门区外宜设60m~100m缓冲区，门区内宜设40m~60m过渡区。e）
8.3道路
8.3.1枢纽应依据自身的功能定位、货物处理种类及处理能力、进出车型及车流量及人员流量等，合理设置内部道路。
8.3.2道路平面布置应满足高峰时段内车辆通行的要求，宜采用环行行驶路线。8.3.3连接出人口通道的主干道及集装箱作业区间的道路宜按双向布置。尽头式道路应具备回车条件。
JT/T13472020
8.3.4道路宜人、车分行，机动车与非机动车分道行驶，应按GB5768的技术要求设置道路标志标线8.3.5主要道路宽度应不小于15m，次要道路宽度应不小于9m，道路内缘最小转弯半径宜不小于9m。8.4其他设施
枢纽可根据自身的业务需要、商业定位等因素布置办公区及生活区等其他辅助设施办公区与生活区的布设应与公铁联运货运枢纽功能区相对隔离，且应符合GB51157的要求。8.4.3
枢纽应配备视频监控及防护、应急供电系统、消防设施和防汛除涝等设施设备，配备火灾自动报警系统，并满足CB/T50293、CB50052、GB50016和GB50116的相关要求。7
JT/T1347—2020
附录A
（资料性附录）
公铁联运货运枢纽功能区布设形式A.1公铁联运作业区布设形式示意如图A.1所示。a贯通式布设形式尔德
6)尽编式布设形式示意
混合式有设形式示总
说明：
长大策重货物作业区：
2——集装箱作业区；
3成件包装作业区。
图A.1公铁联运作业区布设形式示意A.2集装箱作业区断面布设形式示意如图A.2所示。8
说明：
有总跨.跨内不设汽车迪道轨道式门式起重机布设形式示点L
5.18E55.18
b)有总驾、跨内设汽车通道轨道式门式起亘机布设形式示益-
心无尽肯、跨内设汽车通道软逆式门式起单机布设形式求意5.18
走行轨中心至箱位边缘的距离：R
正面吊装卸布设形式意
走行轨中心至铁路装卸线中心的距离：G
铁路装卸线中心至汽车通道边缘或箱位边缘的距离；
H—轨道式集装箱门式起重机高度：箱位边缘至道路边缘的距离，1.5m：J—汽车通道宽度：
一两侧是臂有效长度：
JT/T1347-—2020
单位为米
-轨道式集装箱门式起重机跨度：铁路装卸线中心至集装箱正面吊运起重机纵向作业通道边缘的距离：
R——集装箱正面吊运起重机作业通道宽度：S
一相邻铁路装卸线之间的距离。图A.2集装箱作业区断面布设形式示意9
