CB/T3530-93
现行
　点击下载此标准

基本信息

标准号：
CB/T 3530-93
标准名称：
管路附件手轮
标准类别：
船舶行业标准(CB)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
2.11 MB

手机扫码下载更方便

标准分类号

关联标准

出版信息

其他信息

相关标签：
管路附件手轮

标准简介/下载

点击下载

标准简介：

CB/T 3530-93.
1主题内容与适用范围
CB/T 3530规定了船用管路附件手轮(以下简称手轮)的产品分类和技术要求、试难方法。检验规则、标志和包装。
CB/T 3530适用于船舶管路系统中的各种管路阀件和附件,其他场合也可参照使用。
2引用标准
GB 600-91船舶管路阀件通用技术条件
GB 3032一89船舶管路附件的标志
CB*/Z 92-81。铝合金阳极氧化处理
产晶分类
3.1手轮的型式按表 1规定
注:括号内直径尽量不用。
3.3标记示例
直径D为280mm,方孔S为24mm的A型可锻铸铁手轮:
手轮A280-24Kt CB/T 3530-93
直径D为320mm,方孔S为27mm的A型铸钢手轮:
手轮A320-27G CB/T 3530-93
下径D为200mm,方孔S为17mm的A型球墨铸铁手轮:
手轮A200- 17QtCB/T 3530- 93
直径D为100mm,方孔S为9mm的J型铸铝合金手轮:
手轮J100-9 CB/T 3530-93

标准内容

部分标准内容：

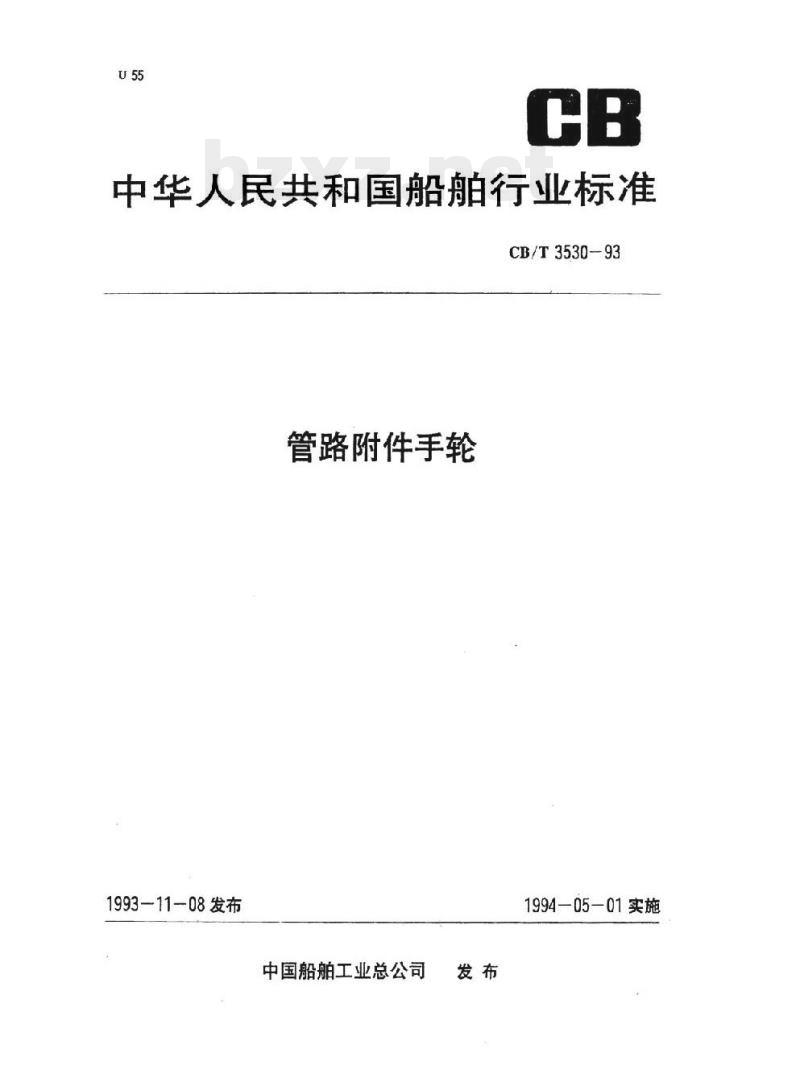

中华人民共和国船舶行业标准
CB/T3530-93
管路附件手轮
1993-11-08发布
中国船舶工业总公司
1994-05-01实施

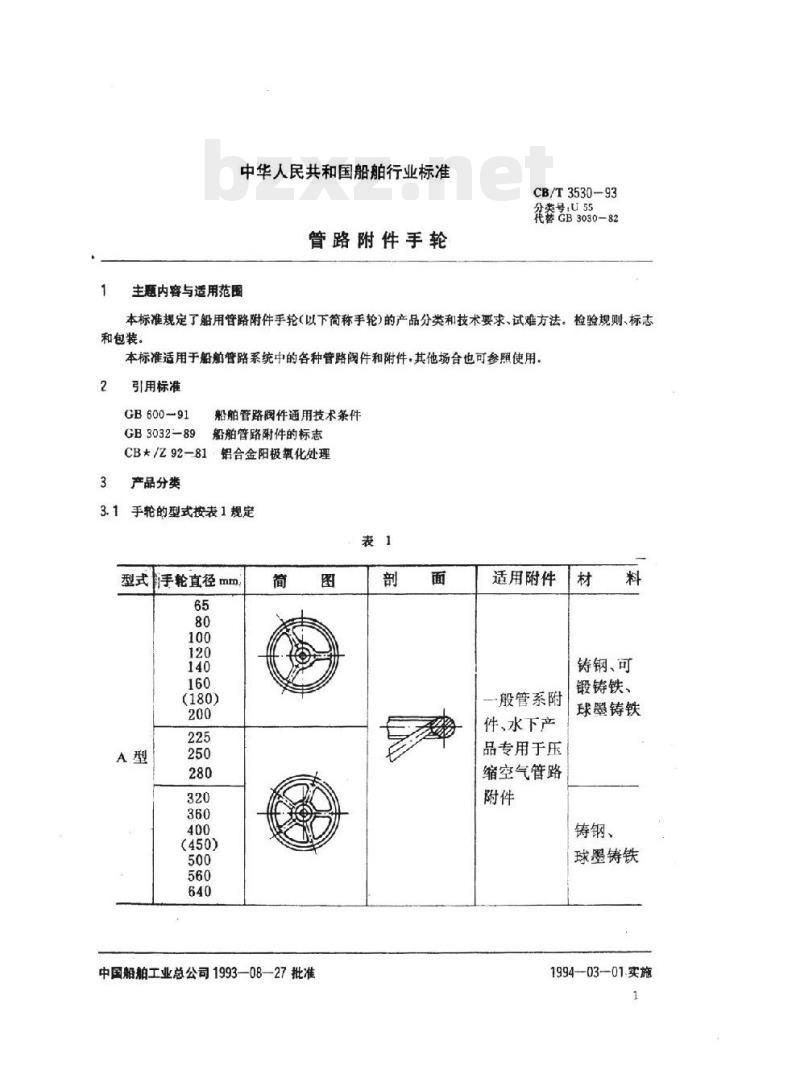

中华人民共和国船舶行业标准
管路附件手轮
主题内容与适用范围
CB/T3530-93
分类号：U55
代替GB3030-82
本标准规定了船用管路附件手轮（以下简称手轮）的产品分类和技术要求、试难方法。检验规则、标志和包装。
本标准适用于船舶管路系统中的各种管路阀件和附件，其他场合也可参照使用。2
引用标准
GB600-91
船舶管路阀件通用技术条件
GB3032-89
船舶管路附件的标志
CB★/Z92-81铝合金阳极氧化处理产品分类
3.1手轮的型式按表1规定
型式手轮直径mm
中国船舶工业总公司1993—08—27批准图
适用附件
一般管系附
件、水下产
品专用于压
缩空气管路
铸钢、可
锻铸铁、
球墨铸铁
铸钢、
球墨铸铁
1994-03--01.实施
手轮直径n

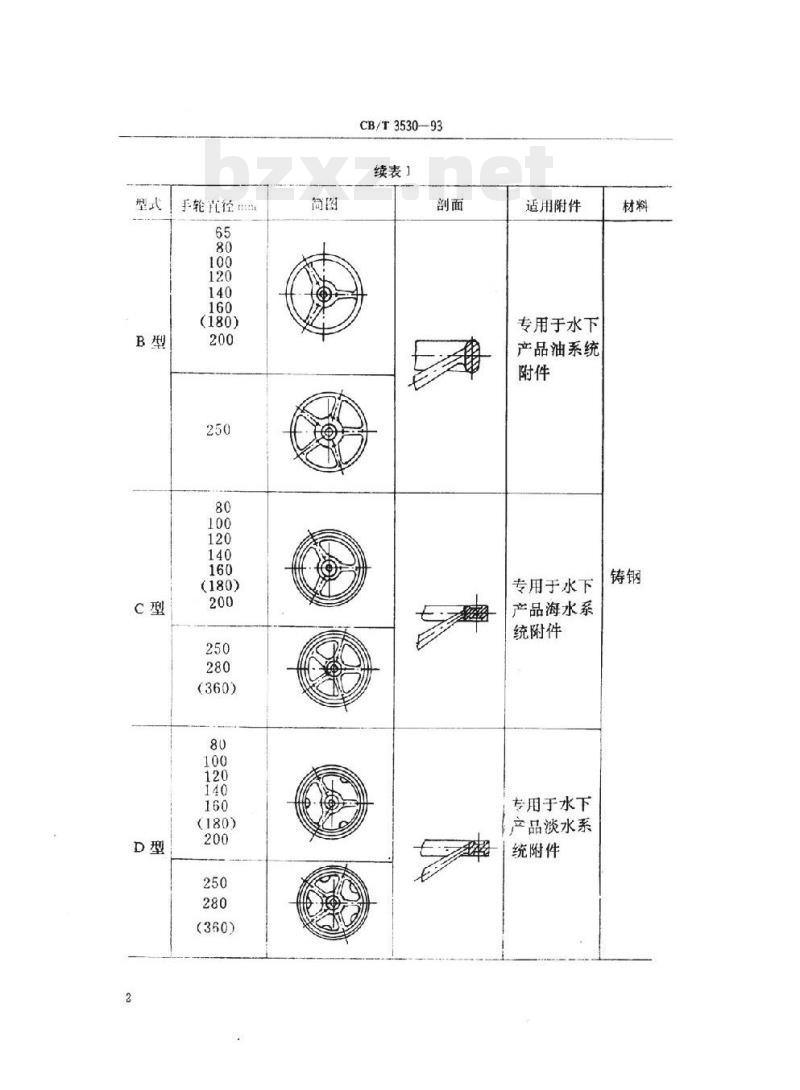

CB/T3530—93
续表1
适用附件
专用于水下
产品油系统
专用于水下
产品海水系
统附件
专用于水下
产品淡水系
统附件
手轮直径
(350)）

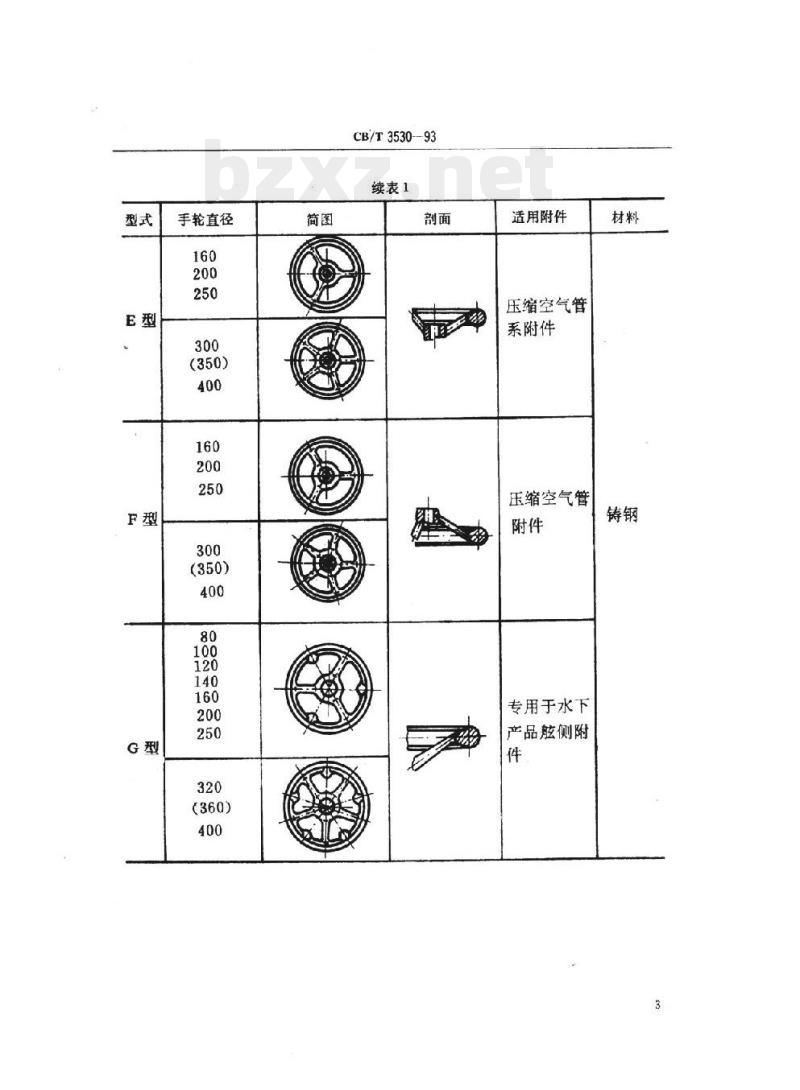

CB/T3530--93
续表1
适用附件
压缩空气管
系附件
压缩空气管
专用于水下
产品侧附
手轮直径
（560)
注：括号内直径尽量不用。

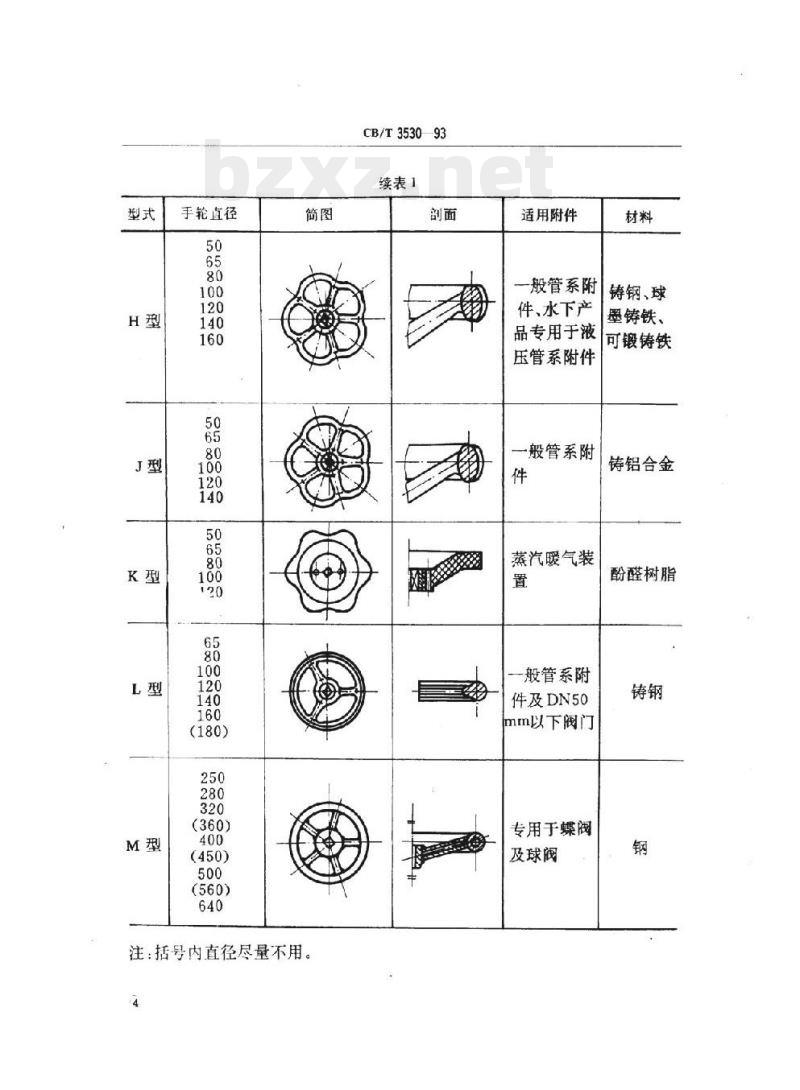

CB/T353093
续表1
适用附件
一般管系附
件、水下产
品专用于液
压管系附件
一般管系附
蒸汽暖气装
—般管系附
件及DN50
mm以下阀门
专用于蝶阀
及球阀
铸钢、球
墨铸铁、
可锻铸铁
铸铝合金
酚醛树脂
3.2手轮的结构和基本尺寸
CB/T3530--93
3.2.1A型手轮的结构和基本尺寸按图1及表2规定图1
注：(1)表中所示重量为体钢手轮，球墨传铁和可锻持铁手轮重量须乘以系数0.95.(2)括号内直径尽量不用。
CB/T3530—-93
3.2.2B型手轮结构和基本尺寸按图2及表3规定图2
注+括号内直径尽量不用
CB/T353093
3.2.3C型手轮的结构和基本尺寸按图3表4规定。图3
注：括号内直径尽量不用。
CB/T3530-93
3.2.4D型手轮的结构和基本尺寸按图4表5规定。D
（360)
注：括号内直径尽量不用。
CB/T3530—93bzxZ.net
3.2.5E型手轮的结构和基本尺寸按图5及表6规定。图5
注：括号内直径尽量不用。
.0. 5元
CB/T3530-93
3.2.6F型手轮的结构和基本尺寸按图6及表7规定。1659
注：括号内直径尽量不用。
CB/T3530-93
3.2.7G型手轮的结构和基本尺寸按图7及表8规定。图7
注：括号内直径尽量不用。
