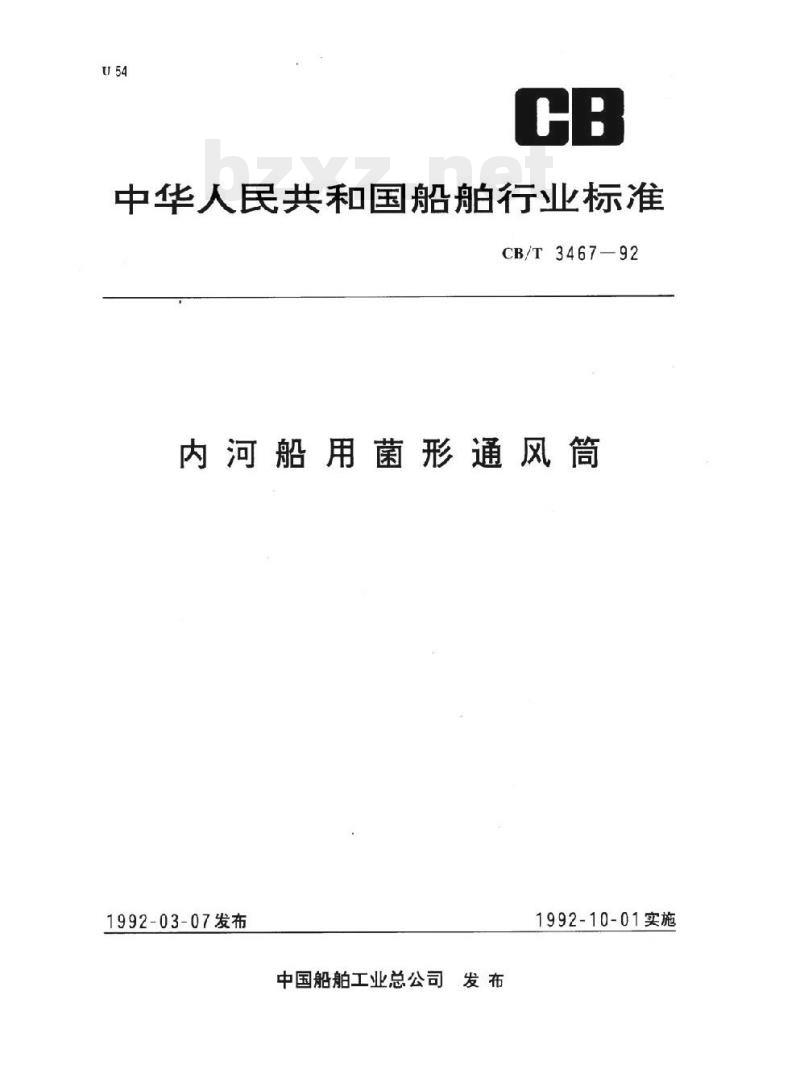

中华人民共和国船舶行业标准
CB/T3467-92
内河船用菌形通风筒
1992-03-07发布
中国船舶工业总公司发布
1992-10-01实施

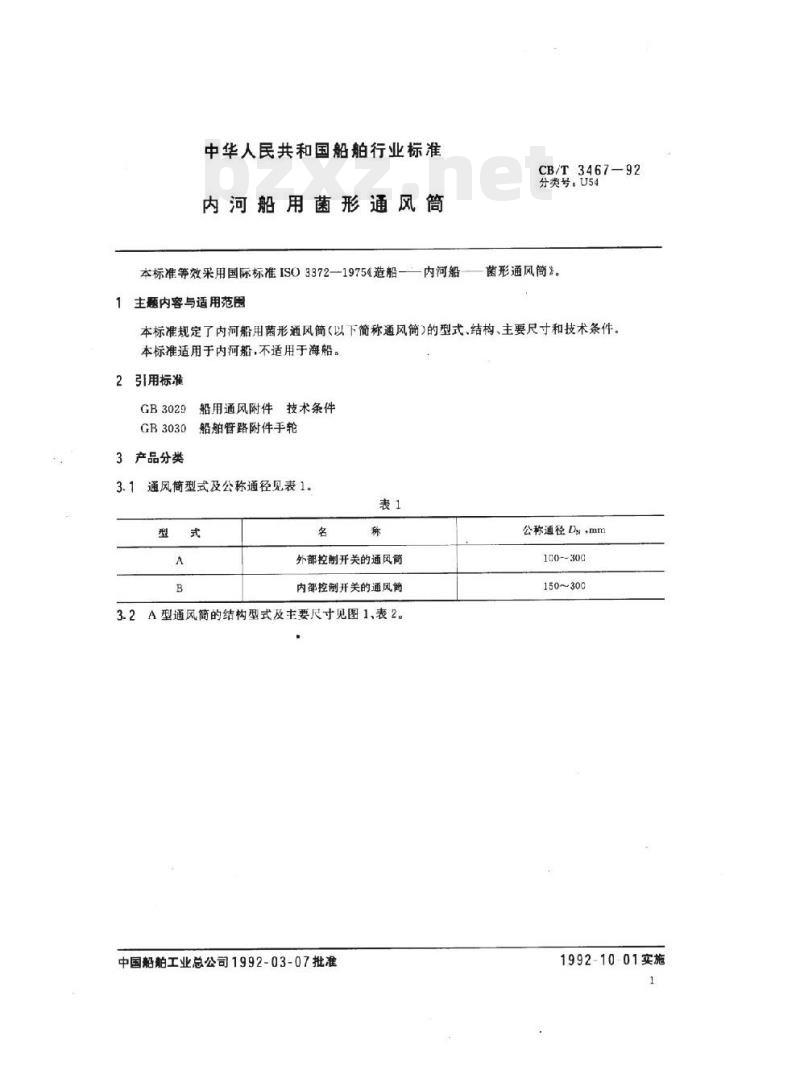

中华人民共和国船舶行业标准
内河船用菌形通风筒
CB/T3467—92
分类号，U54
本标准等效采用国际标准ISO3372—1975(造船——内河船—菌形通风简》。主题内容与适用范围
本标准规定了内河船用菌形通风简（以下简称通风筒）的型式、结构、主要尺寸和技术条件。本标准适用于内河船，不适用于海船。引用标准
GB3029船用通风附件技术条件
GB3030船舶管路附件手轮
3产品分类
通风简型式及公称通径见表1。
外部控制开关的通风筒
内部控制开关的通风筒

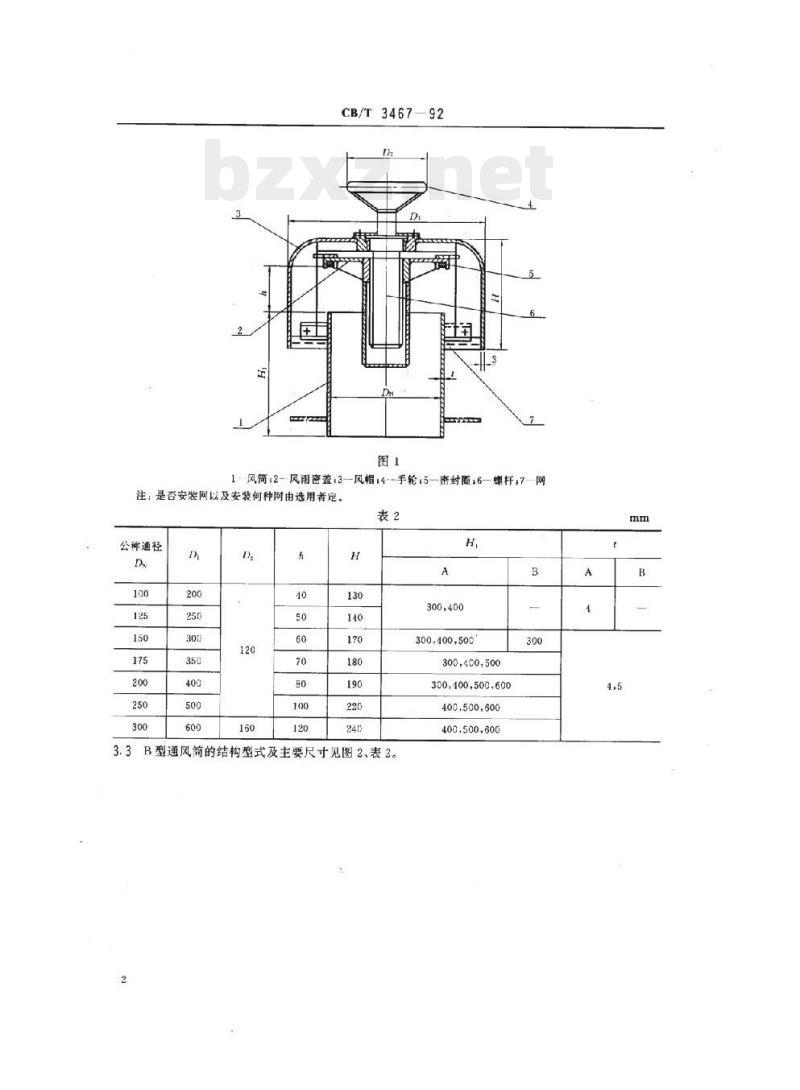

A型通风筒的结构型式及主要尺寸见图1、表2。3.2
中国船舶工业总公司1992-03-07批准公称通径Dmmm
10030g
150~300
1992-10-01实施
CB/T346792
1风筒；2-风雨密盖：3—风帽：4-手轮：5-密封圈；6—螺杆，7-网注：是否安装网以及安装何种阿由选用者定。表2
公称通径

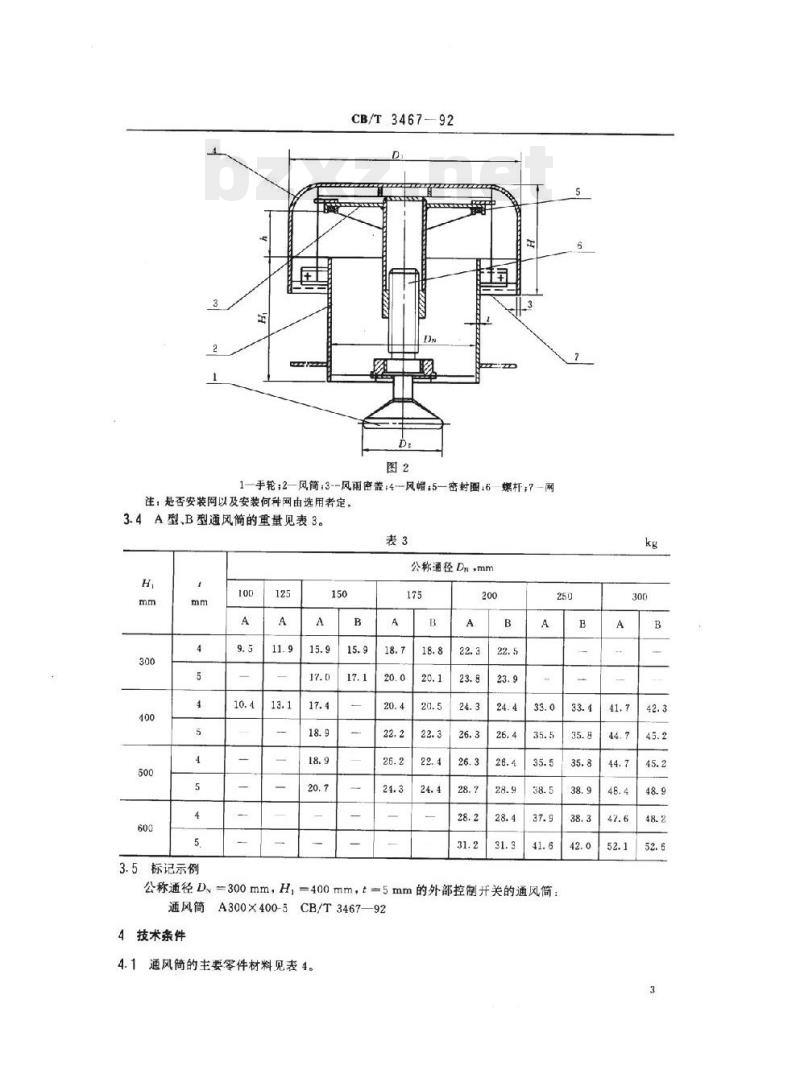

3.3B型通风简的结构型式及主要尺寸见图2、表2。A
300,400
300.400,500
300,400,500
300.100,500,600
400,500.600
400,500,600
CB/T3467-92
1—手轮；2—风简：3--风雨密盖：4-风帽；5—密封图：6螺杆；7—网注：是否安装网以及安装何种网由选用者定。3.4A型、B型通风简的重量见表3。表3
公称通径Dm.mm
3.5标记示例
公称通径D=300mm，H，=400mm，t=5mm的外部控制开关的通风简：通风筒A300×400-5CB/T3467-924技术条件

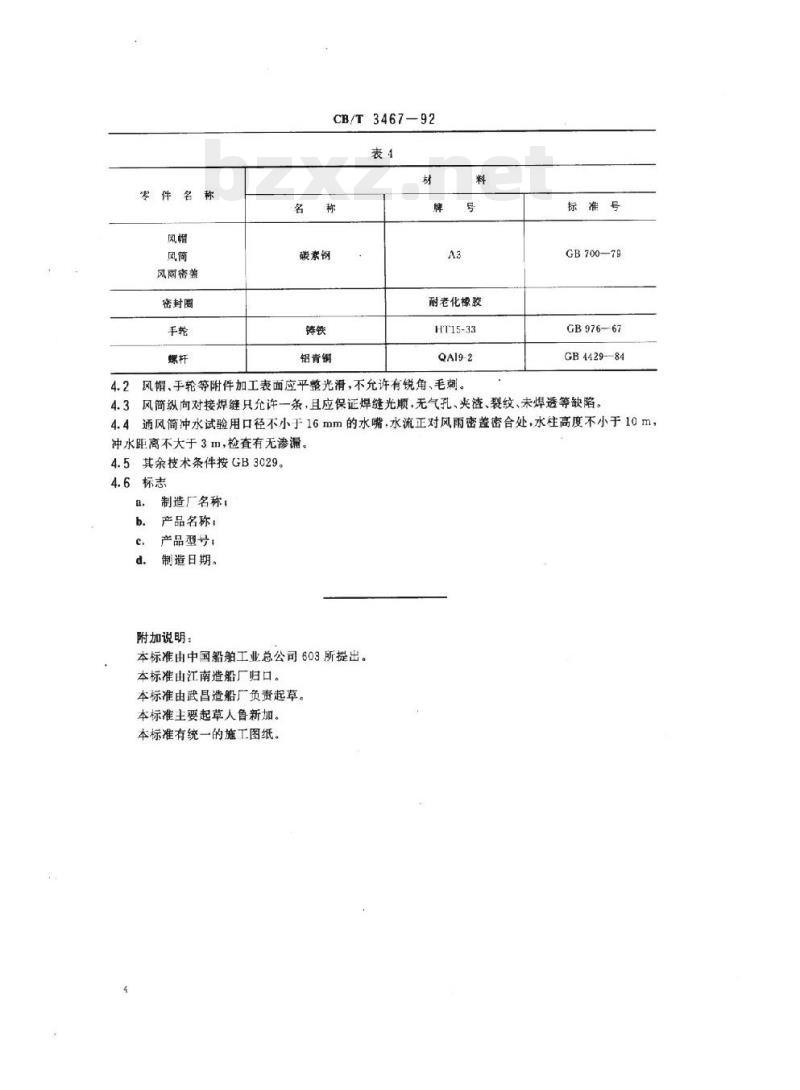

4.1通风简的主要零件材料见表4。B
零件名称
风雨斋善
密封圈
CB/T3467-92
碳素钢
铝青铜
耐老化橡胶
HT15-33
QA19-2
标准号
GB700—79
GB976-67
GB4429—84
风帽、手轮等附件加工表面应平整光滑，不充许有锐角、毛刺。4.2
4.3风简纵向对接焊缝只允许一条，且应保证焊缝光顺，无气孔、夹渣、裂纹、未焊透等缺陷。4.4通风简冲水试验用口径不小于16mm的水嘴，水流正对风雨密盖密合处，水柱高度不小于10m，冲水距离不大于3m，检查有无渗漏。4.5其余技术条件按GB3029。
4.6标志Www.bzxZ.net
制造厂名称：
产品名称：
产品型号：
制造日期。
附加说明：
本标准由中国船舶工业总公司603所提出。本标准由江南造船厂归口。
本标准由武昌造船厂负责起草。本标准主要起草人鲁新加。
本标准有统一的施工图纸。
