【CB船舶标准】 液位计自闭阀

中华人民共和国船舶行业标准
CB/T3265-94
液位计自闭阀
1994-02-01发布
中国船舶工业总公司
1994-08-01实施
中华人民共和国船舶行业标准

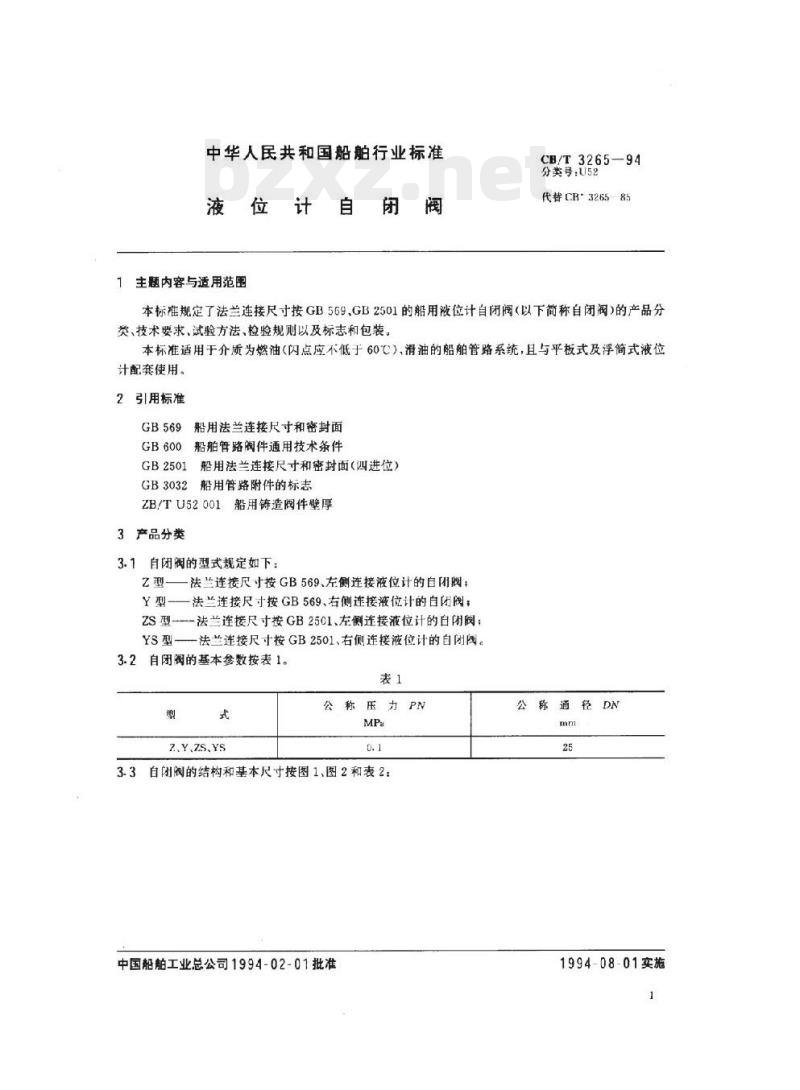

主题内容与适用范围
CB/T3265-94
分类号：U52
代替CB*326585
本标准规定了法兰连接尺寸按GB569,GB2501的船用液位计自闭阀（以下简称自闭阀）的产品分类、技术要求、试验方法、检验规则以及标志和包装。本标准适用于介质为燃油（闪点应不低于60C），滑油的船舶管路系统，且与平板式及浮简式液位计配套使用。
2引用标准
GB569船用法兰连接尺寸和密封面GB600船舶管路阀件通用技术条件GB2501
船用法兰连接尺寸和密封面（四进位）船用管路附件的标志免费标准bzxz.net
GB3032
ZB/TU52001船用铸造阀件壁厚
3产品分类
3.1自闭阀的型式规定如下：
法兰连接尺寸按GB569、左侧连接液位计的自闭阀：一法兰连接尺寸按GB569、右侧连接液位计的自闭阀；Y型—
ZS型--法兰连接尺寸按GB2501、左侧连接液位计的自闭阀：YS型—
一法兰连接尺寸按GB2501、右侧连接液位计的自闭阔。3.2
自闭阀的基本参数按表1。
Z、Y、ZS.YS
公称压力PN

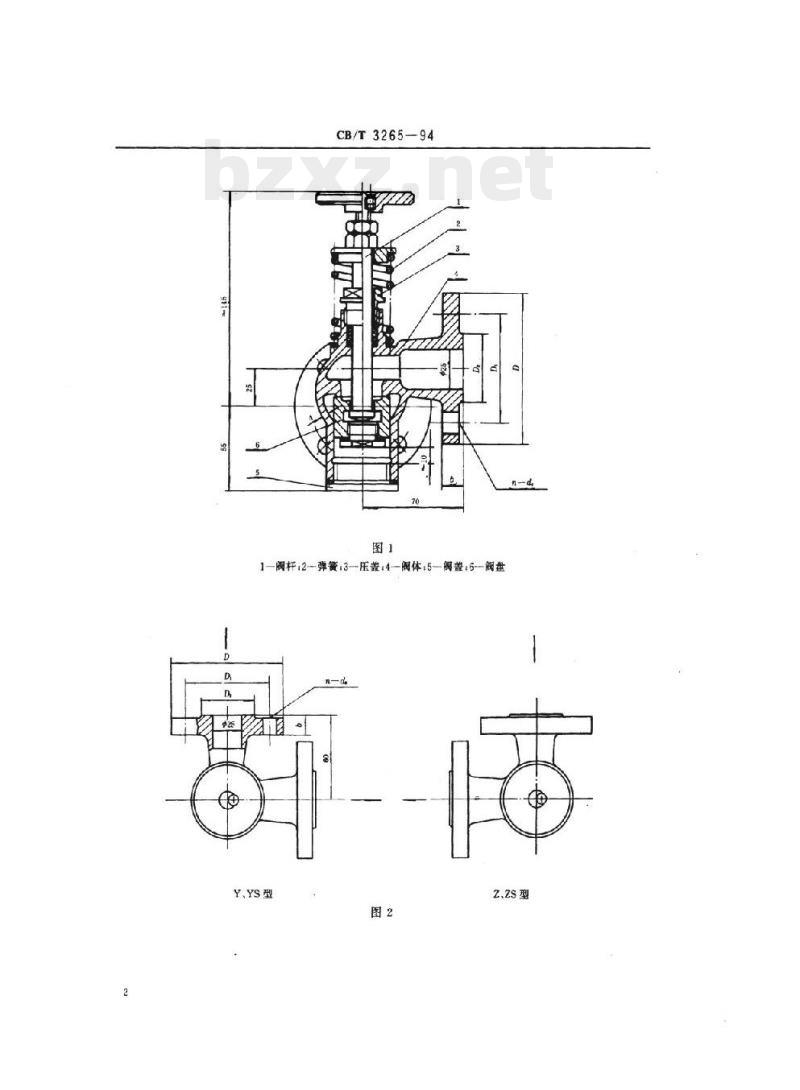

自闭阀的结构和基本尺寸按图1、图2和表2：中国船舶工业总公司1994-02-01批准公称通径DN
1994-08-01实施
CB/T3265-94
1-阔杆：2-弹簧：3-压盖：4阀体：5阀盖：6--阀盘Y、YS型
Z、ZS型
CB/T3265—94
（个)

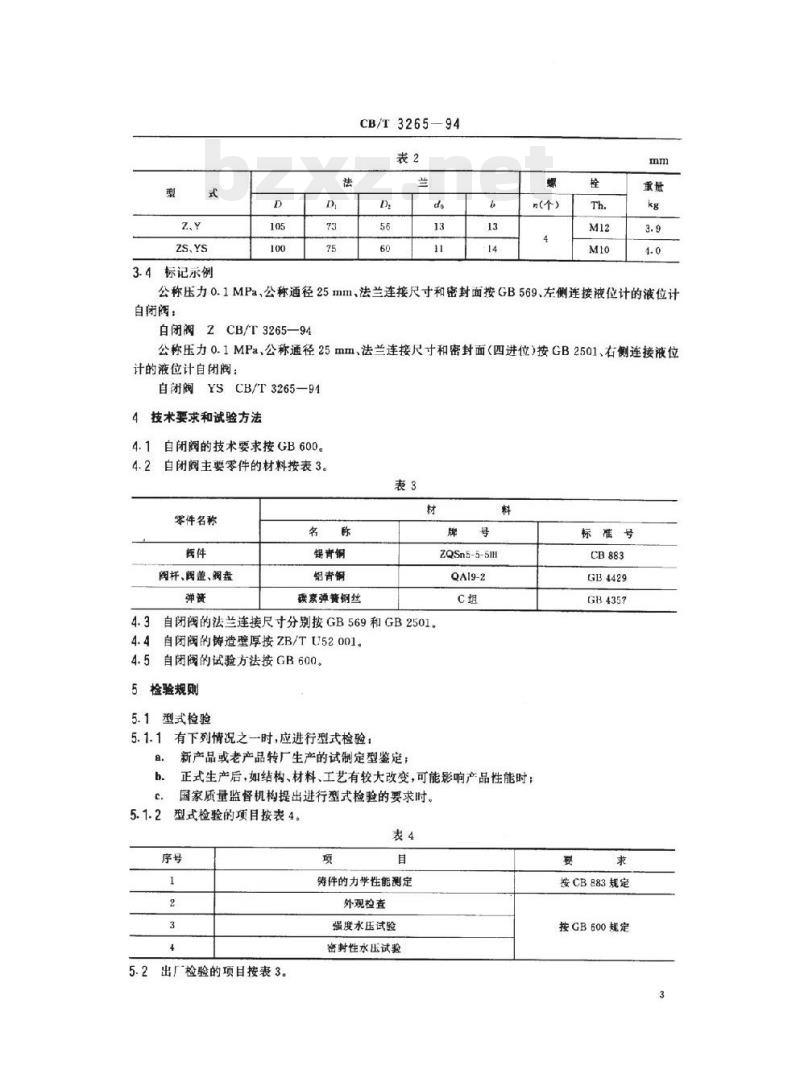

3.4标记示例
公称压力0.1MPa、公称通径25mm、法兰连接尺寸和密封面按GB569、左侧连接液位计的液位计自闭阀：
自闭阀
ZCB/T3265—94
公称压力0.1MPa、公称通径25mm、法兰连接尺寸和密封面（四进位）按GB2501、右侧连接液位计的液位计自闭阀：
YSCB/T3265-94
自闭阀
技术要求和试验方法
自闭阅的技术要求按GB600
自闭阀主要零件的材料按表3。
零件名称
阁杆、阔盖、阀盘
铝青铜
碳素弹簧钢丝
ZQSn5-5-5Iml
QA19-2
自闭阀的法兰连接尺寸分别按GB569和GB2501。自闭阔的铸造壁厚按ZB/TU52001。自闭阀的试验方法按GB600
5检验规则
5.1型式检验
5.1.1有下列情况之一时，应进行型式检验：新产品或老产品转厂生产的试制定型鉴定；b.
正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；国家质量监督机构提出进行型式检验的要求时、型式检验的项目按表4。
出厂检验的项目按表3。
寿件的力学性能测定
外观检查
强度水压试验
密封性水压试验
GB4429
GB4357
按CB883规定
按GB600规定
CB/T3265--94

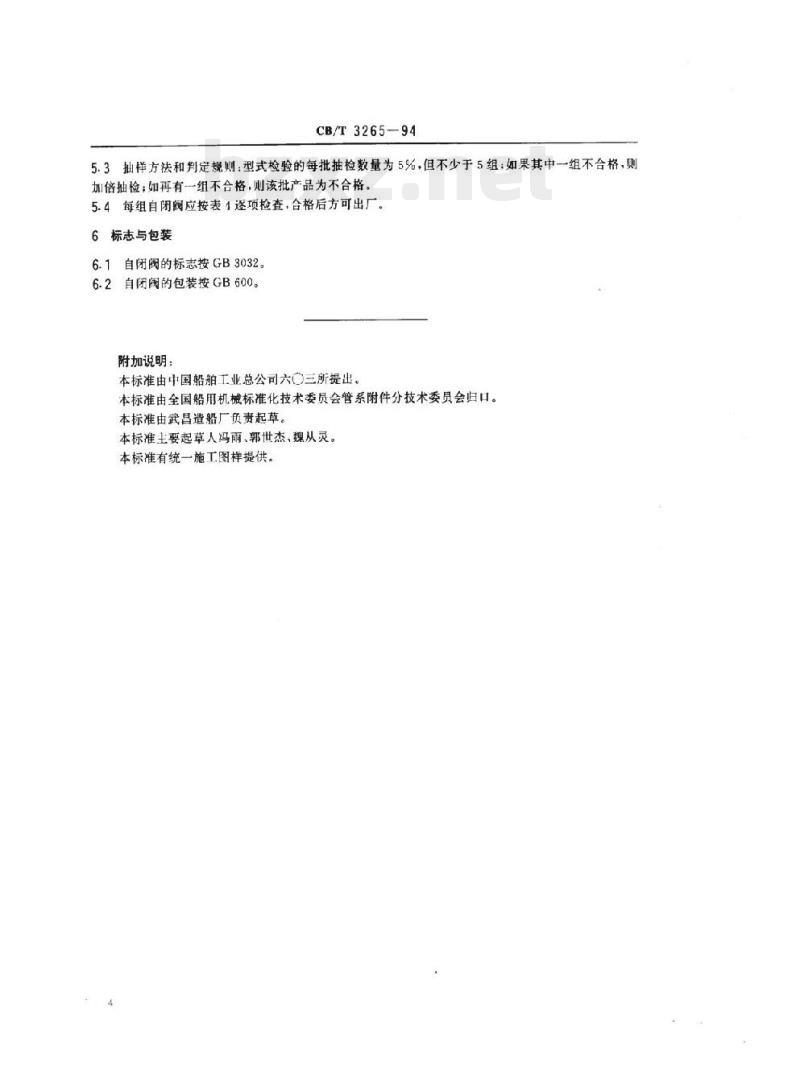

5.3抽样方法和判定规则：型式检验的每批抽检数量为5%，但不少于5组；如果其中一组不合格，则加倍抽检；如再有一组不合格，则该批产品为不合格。5.4每组自闭阅应按表1遂项检查，合格后方可出厂。6标志与包装
自闭阀的标志按GB3032。
自闭阀的包装按GB600。
附加说明：
本标准由中国船舶工业总公司六〇三所提出。本标准由全国船用机械标准化技术委员会管系附件分技术委员会归口。本标准由武昌造船厂负责起草。本标准主要起草人冯雨、郭世杰、魏从灵。本标准有统一施工图样提供。
