中华人民共和国船舶行业标准
CB/T3087—94
法兰铸钢直角出海阀
1994-02-01发布
中国船舶工业总公司
1994-08-01实施
中华人民共和国船舶行业标准
法兰铸钢直角出海阀
1主题内容与适用范围
CB/T3087-94
分类号：U52
代替CB*3087-80
本标准规定了法兰连接尺寸按GB569、GB2501的法兰铸钢直角出海阀（以下简称直角出海阅）的产品分类、技术要求、试验方法、检验规则、标志和包装。本标准适用于介质为海水、淡水的船舶管路系统。2引用标准
船用法兰连接尺寸和密封面
船舶管路阀件通用技术条件
GB2501
GB3032
船用法兰连接尺寸和密封面（四进位）船舶管路附件的标志
GB11698
船用法兰连接金属阅门的结构长度ZB/TU52001船用铸造阀件壁厚
3产品分类
3.1直角出海阀的型式规定如下：B型——法兰连接尺寸按GB569的直角出海阀；BS型——法兰连接尺寸按GB2501的直角出海阀。3.2直角出海阀的基本参数按表1.表1
B型、BS型
3.3直角出海阀的结构和基本尺寸公称压力PN

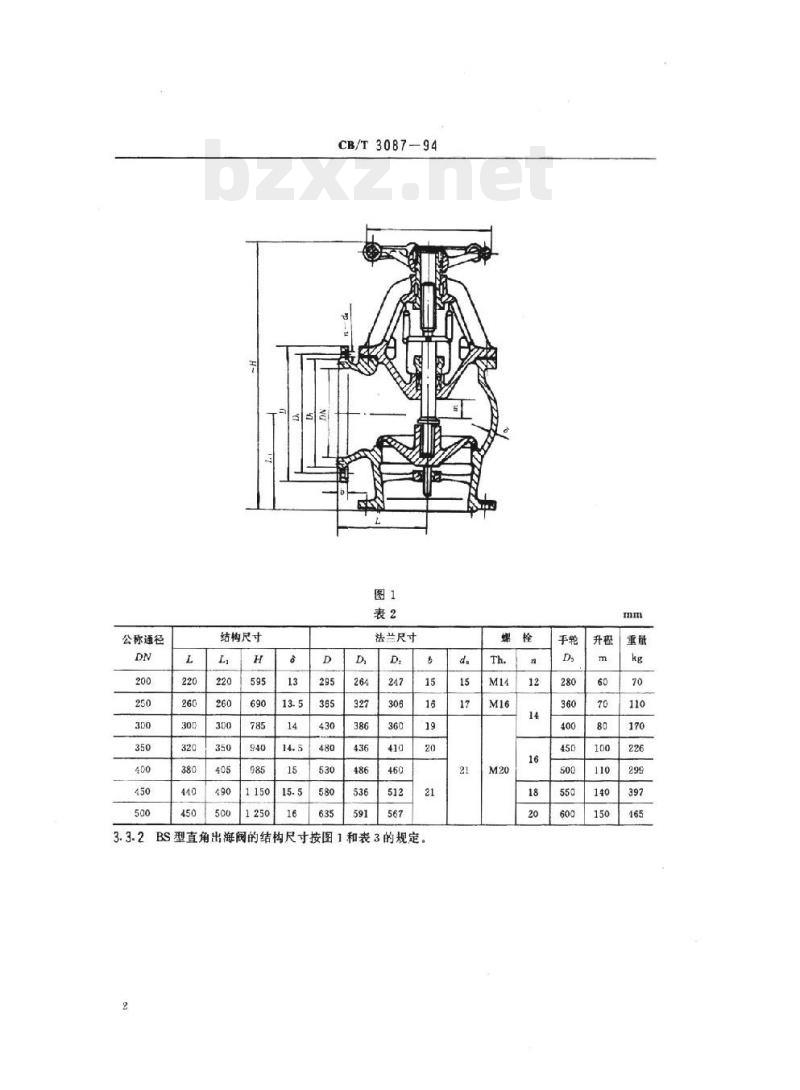

3.3.1B型直角出海阀的结构和基本尺寸按图1和表2的规定。中国船舶工业总公司1994-02-01批准公称通径DN
200~500
1994-08-01实施
公称通径
结构尺寸
CB/T3087-94
法兰尺寸

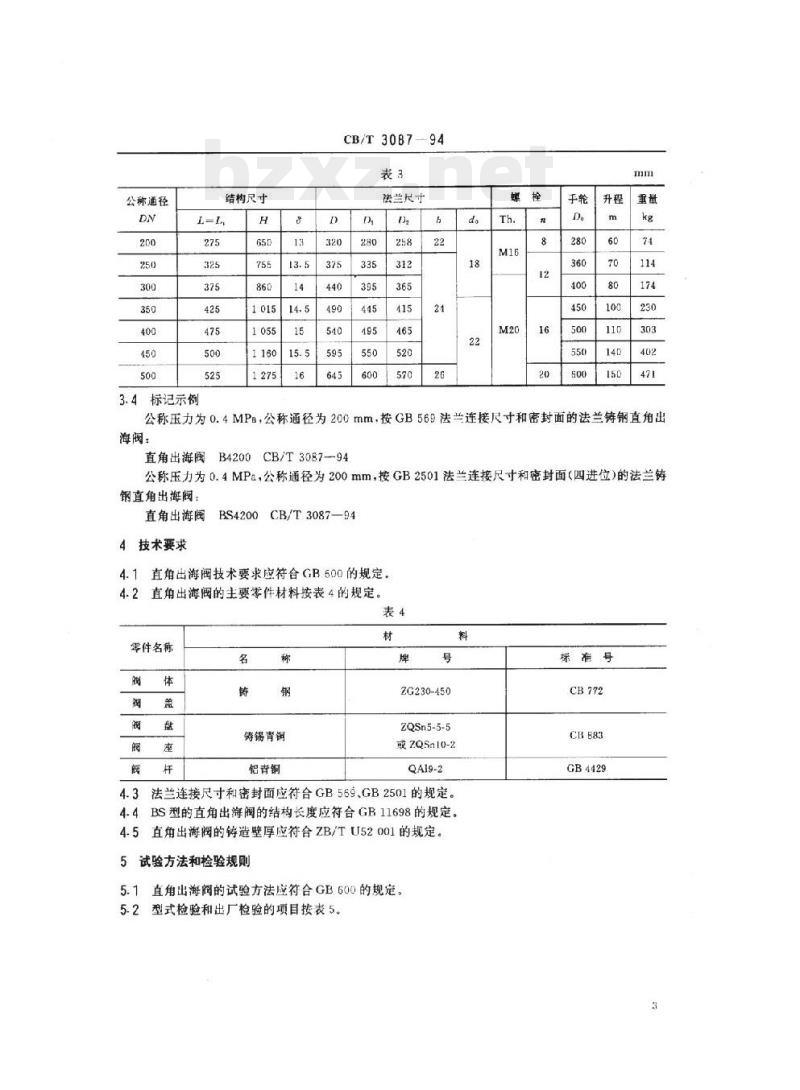

BS型直角出海阅的结构尺寸按图1和表3的规定，3.3.2
公称通径
结构尺寸
3.4标记示例
CB/T3087-94
法兰尺寸
公称压力为0.4MPa，公称通径为200mm，按GB569法兰连接尺寸和密封面的法兰铸钢直角出海阀：
直角出海阀B4200
CB/T3087-94
公称压力为0.4MPa，公称通径为200mm，按GB2501法兰连接尺寸和密封面（四进位）的法兰铸钢直角出海阀：
BS4200CB/T3087-94
直角出海阀
4技术要求
直角出海阀技术要求应符合GB600的规定4.1
4.2直角出海阀的主要零件材料按表4的规定。表4
零件名称
铸锡青铜
铝青铜
ZG230-450wwW.bzxz.Net
ZQSn5-5-5
标准号
或ZQ5n10-2
QA19-2
4.3法兰连接尺寸和密封面应符合GB569、GB2501的规定。BS型的直角出海阀的结构长度应符合GB11698的规定。4.4
直角出海阀的铸造壁厚应符合ZB/TU52001的规定。试验方法和检验规则
直角出海阅的试验方法应符合GB600的规定。5.1

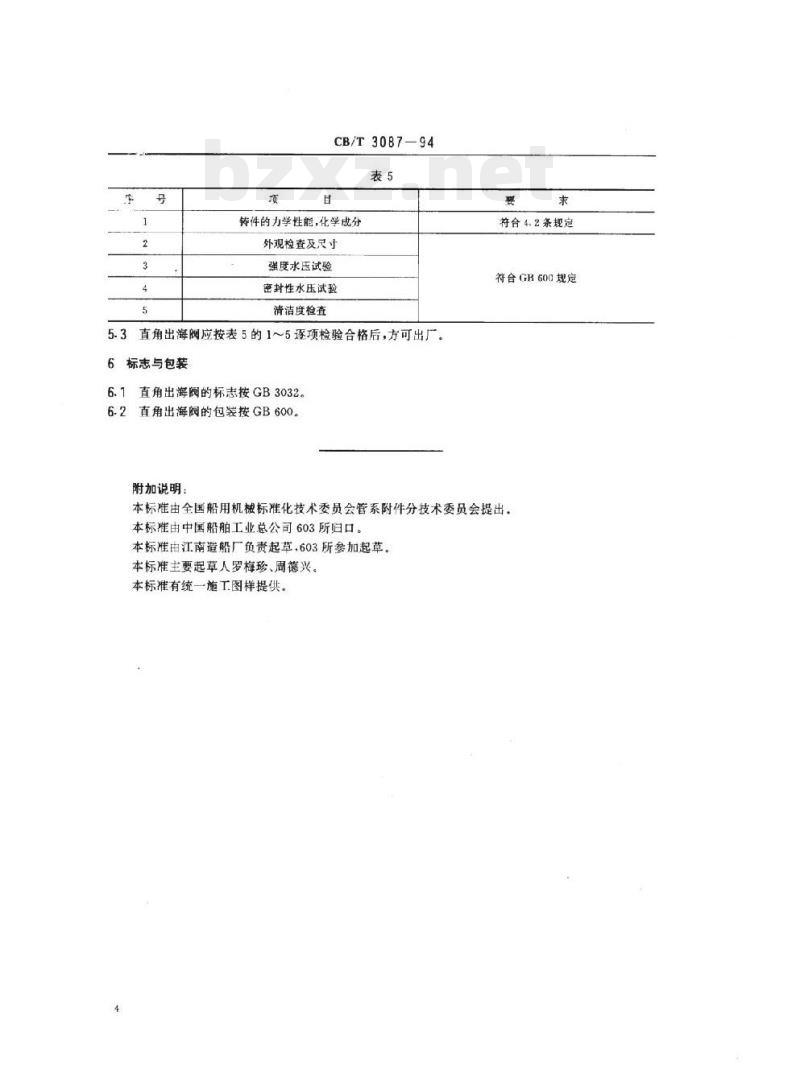

5.2型式检验和出厂检验的项目按表5。GB4429
CB/T 3087—94
铸件的力学性能，化学成分
外观检查及尺寸
强度水压试验
密封性水压试验
清洁度检查
5.3直角出海阀应按表5的1～5逐项检验合格后，方可出厂。6标志与包装
6.1直角出海阅的标志按GB3032。6.2
直角出海阅的包装按GB600。
附加说明：
符合4.2条规定
符台GR600规定
本标准由全国船用机械标准化技术委员会管系附件分技术委员会提出。本标准由中国船舶工业总公司603所归口。本标准由江南造船厂负责起草，603所参加起草。本标准主要起草人罗梅珍、周德兴。本标准有统一施工图样提供。
