【QB轻工标准】 计时仪器用公差与配合尺寸至18 mm插入中间公差等级的标准公差数值

QB/T2267-1996

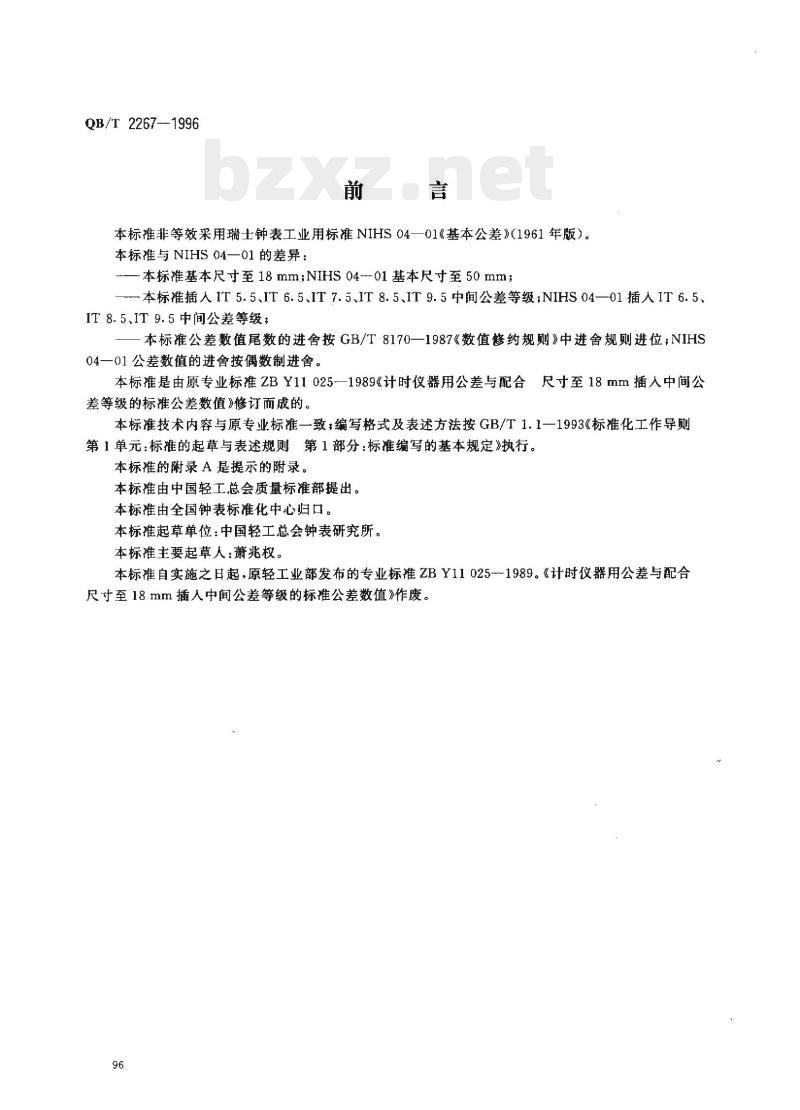

本标准非等效采用瑞士钟表工业用标准NIHS04—01基本公差》(1961年版）。本标准与 NIHS 04一01 的差异：一本标准基本尺寸至18mm;NIHS0401基本尺寸至50mm；本标准插人IT5.5、IT6.5、IT7.5、IT8.5.IT9.5中间公差等级；NIHS04—01插人IT6.5IT8.5.IT9.5中间公差等级；
本标准公差数值尾数的进舍按GB/T8170一1987《数值修约规则》中进舍规则进位：NIHS04一01公差数值的进舍按偶数制进舍。本标准是由原专业标准ZBY11025—1989《计时仪器用公差与配合尺寸至18mm插人中间公差等级的标推公差数值》修订而成的。本标准技术内容与原专业标准一致：编写格式及表述方法按GB/T1.1一1993标准化工作导则第1单元：标准的起草与表述规则第1部分：标准编写的基本规定》执行。本标的附录A是提示的附录。
本标准由中国轻工总会质量标准部提出。本标准由全国钟表标准化中心归口。本标准起草单位：中国轻工总会钟表研究所。本标准主要起草人：萧兆权。
本标准自实施之日起，原轻工业部发布的专业标准ZBY11025-1989。《计时仪器用公差与配合尺寸至18mm插人中间公差等级的标难公差数值》作废。96

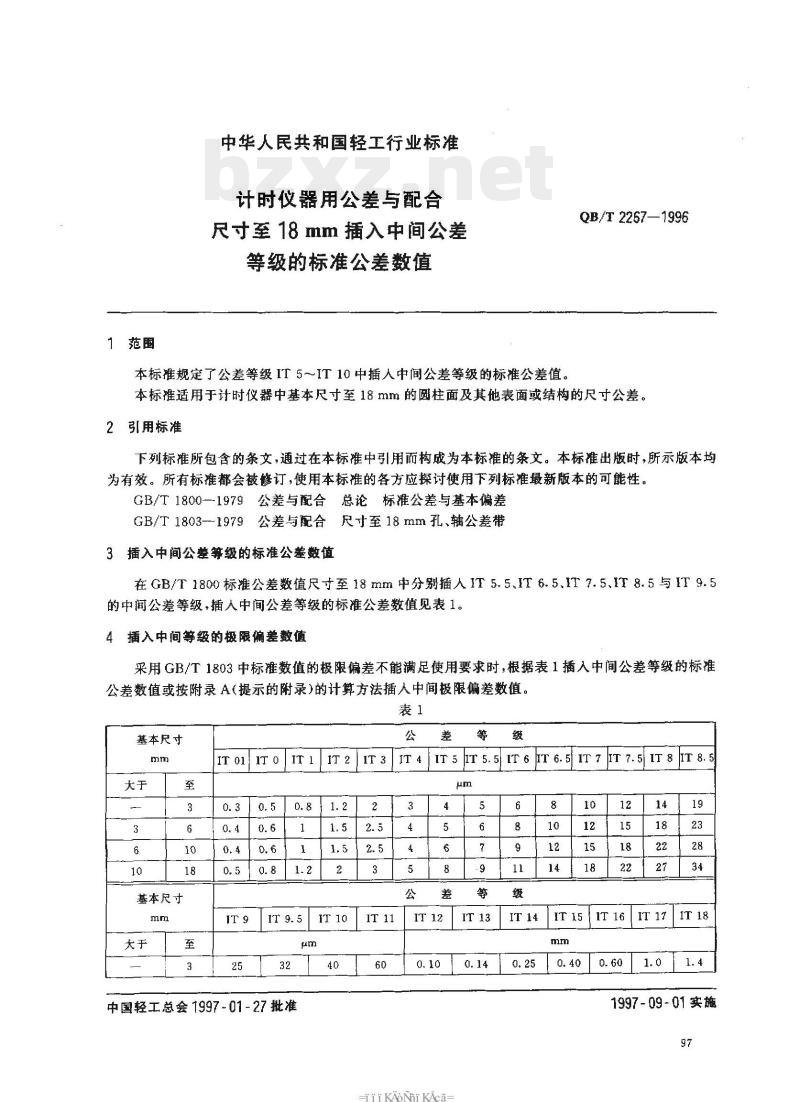

中华人民共和国轻工行业标准
计时仪器用公差与配合
尺寸至18mm插入中间公差
等级的标准公差数值
本标准规定了公差等级IT5～IT10中插人中间公差等级的标准公差值。QB/T 2267—1996
本标推适用于计时仪器中基本尺寸至18mm的圆柱面及其他表面或结构的尺寸公差。2引用标准
下列标推所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1800—1979公差与配合总论标准公差与基本偏差GB/T1803--1979公差与配合尺寸至18mm孔、轴公差带3插入中间公差等级的标准公差数值在GB/T1800标推公差数值尺寸至18mm中分别插人IT5.5、IT6.5.IT7.5.IT8.5与IT9.5的中间公差等级，插人中间公差等级的标准公差数值见表1。4插入中间等级的极限偏差数值
采用GB/T1803中标准数值的极限偏差不能满足使用要求时，根据表1插入中间公差等级的标准公差数值或按附录A（提示的附录）的计算方法插人中间极限偏差数值。表1
基本尺寸
基本尺寸
IT01IT0ITIT2IT3IT4IT5T5.5IT6T6.5ITT7.5IT8T8.5μm
中国轻工总会1997-01-27批准
HiKAoNi KAca
IT15IT16IT17
1997-09-01实施
基本尺寸
QB/T2267—1996

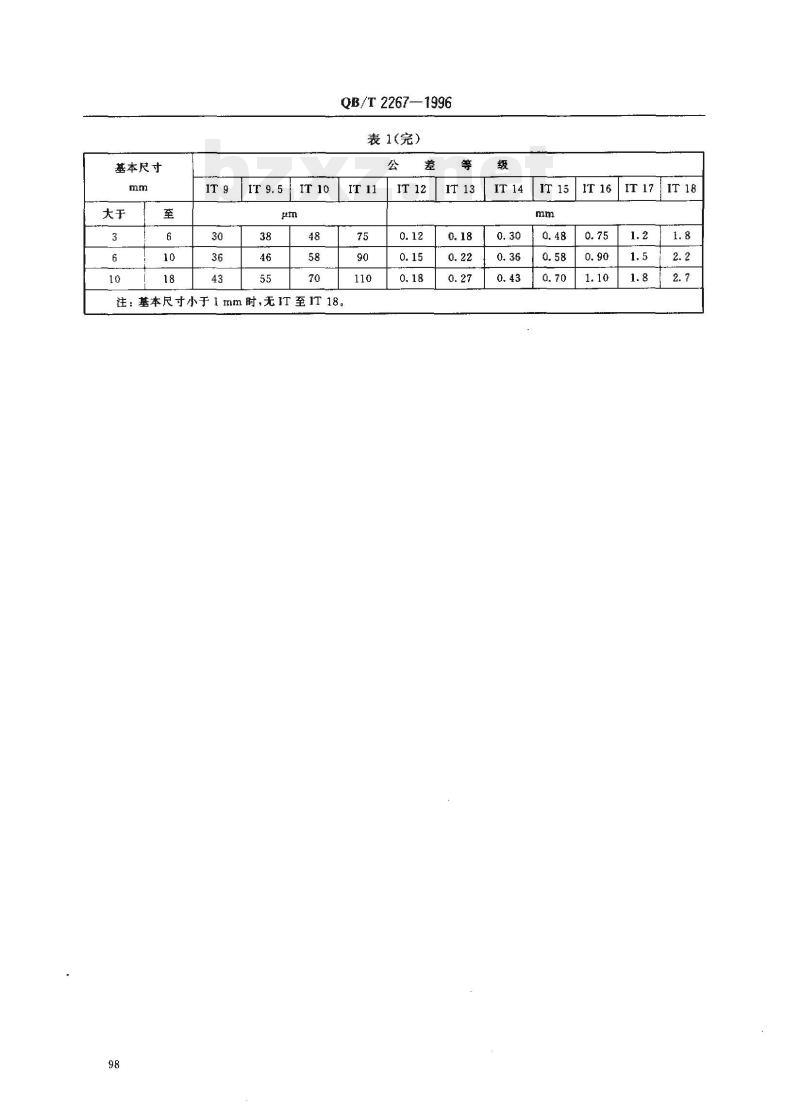

表1（完）
注：基本尺寸小于1mm时，无IT至IT18。98

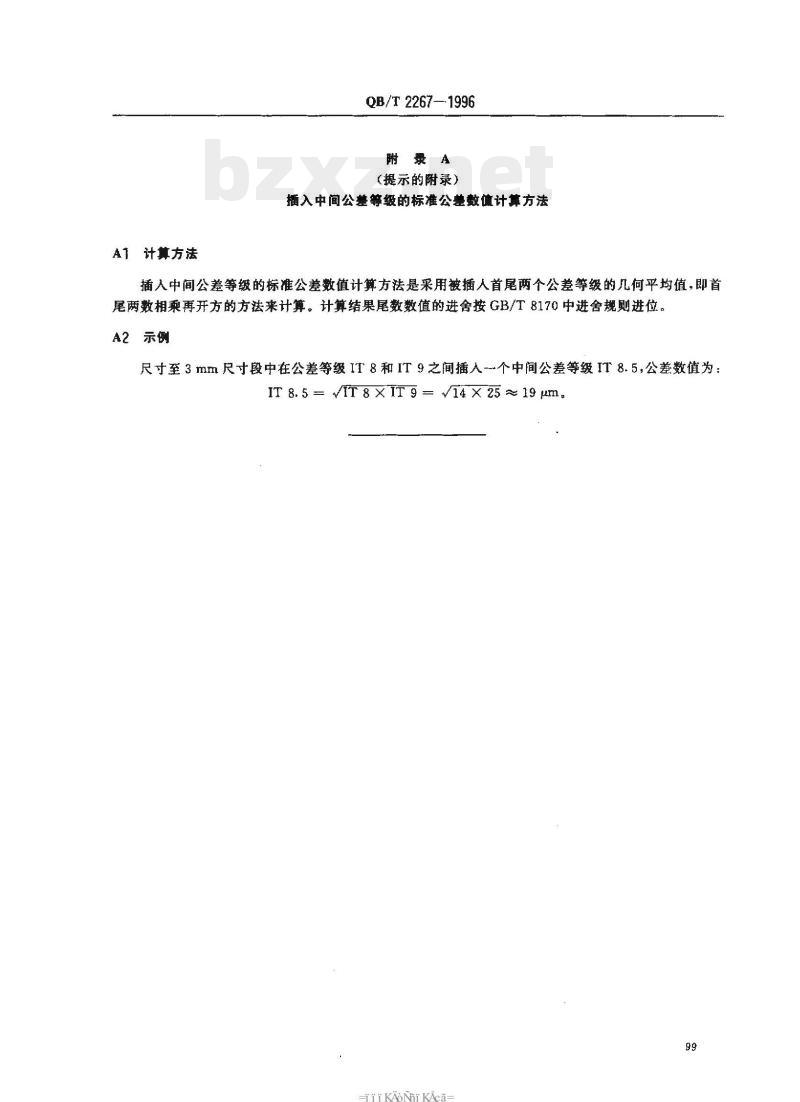

A1 计算方法
QB/T 2267—1996
附录A
（提示的附录）
插入中间公差等级的标准公塑数值计算方法插人中间公差等级的标准公差数值计算方法是采用被插人首尾两个公差等级的几何平均值，即首尾两数相乘再开方的方法来计算。计算结果尾数数值的进舍按GB/T8170中进舍规则进位。A2示例bzxz.net
尺寸至3mm尺寸段中在公差等级IT8和IT9之间插人个中间公差等级IT8.5，公差数值为：IT8.5=IT8×IT9=/14×25~19μm。99
Hi KAoNi KAca-
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
