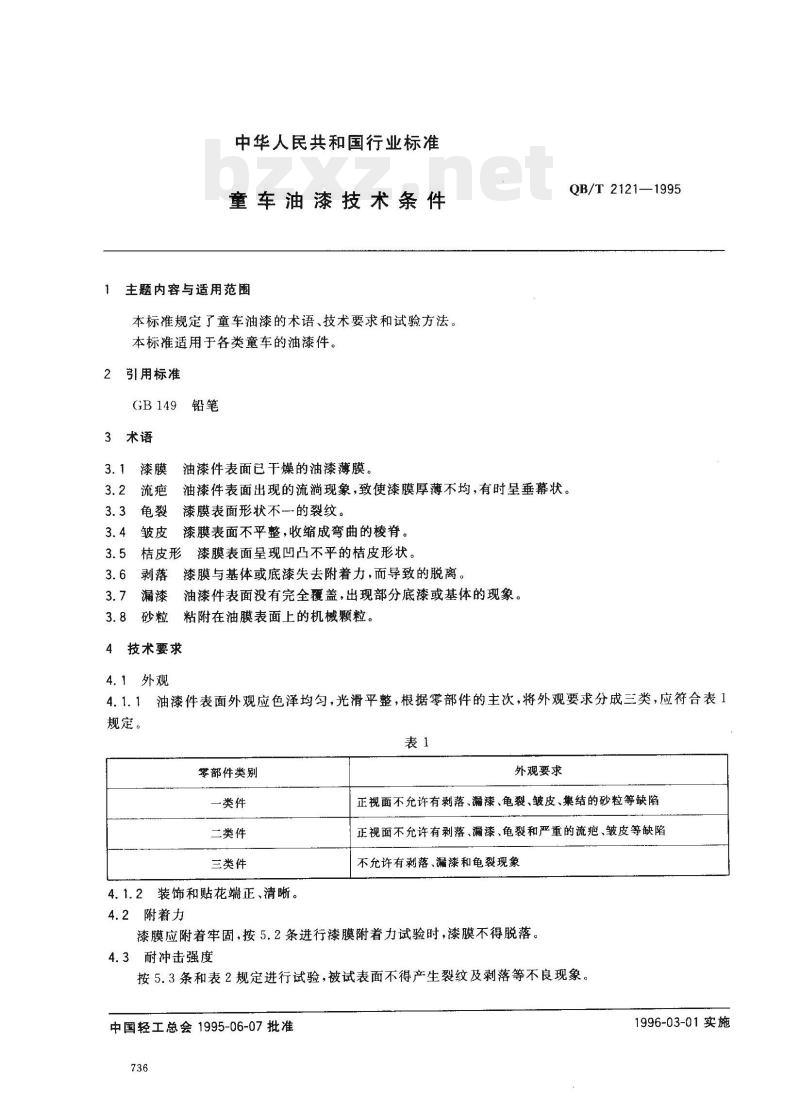

【QB轻工标准】 童车油漆技术条件

中华人民共和国行业标准
童车油漆技术条件
主题内容与适用范围
本标准规定了童车油漆的术语、技术要求和试验方法。本标准适用于各类童车的油漆件。2引用标准
GB149铅笔
3术语
3.3龟裂
油漆件表面已干燥的油漆薄膜，QB/T2121—1995
油漆件表面出现的流澈现象，致使漆膜厚薄不均，有时呈垂幕状。漆膜表面形状不的裂纹。
漆膜表面不平整，收缩成弯曲的棱脊。漆膜表面呈现凹凸不平的桔皮形状。桔皮形
漆膜与基体或底漆失去附着力，而导致的脱离。油漆件表面没有完全覆盖，出现部分底漆或基体的现象。粘附在油膜表面上的机械颗粒。技术要求
4.1外观
油漆件表面外观应色泽均匀，光滑平整，根据零部件的主次，将外观要求分成三类，应符合表14.1. 1
规定。
零部件类别
一类件
二类件
三类件
4.1.2装饰和贴花端正、清晰。
4.2附着力
外观要求
正视面不允许有剥落、漏漆、龟裂、皱皮、巢结的砂粒等缺陷正视面不充允许有剥落、漏漆、龟裂和严重的流疤、皱皮等缺陷不允许有剥落、漏漆和龟裂现象漆膜应附着牢固，按5.2条进行漆膜附着力试验时，漆膜不得脱落。4.3耐冲击强度
按5.3条和表2规定进行试验，被试表面不得产生裂纹及剥落等不良现象。中国轻工总会1995-06-07批准
1996-03-01实施

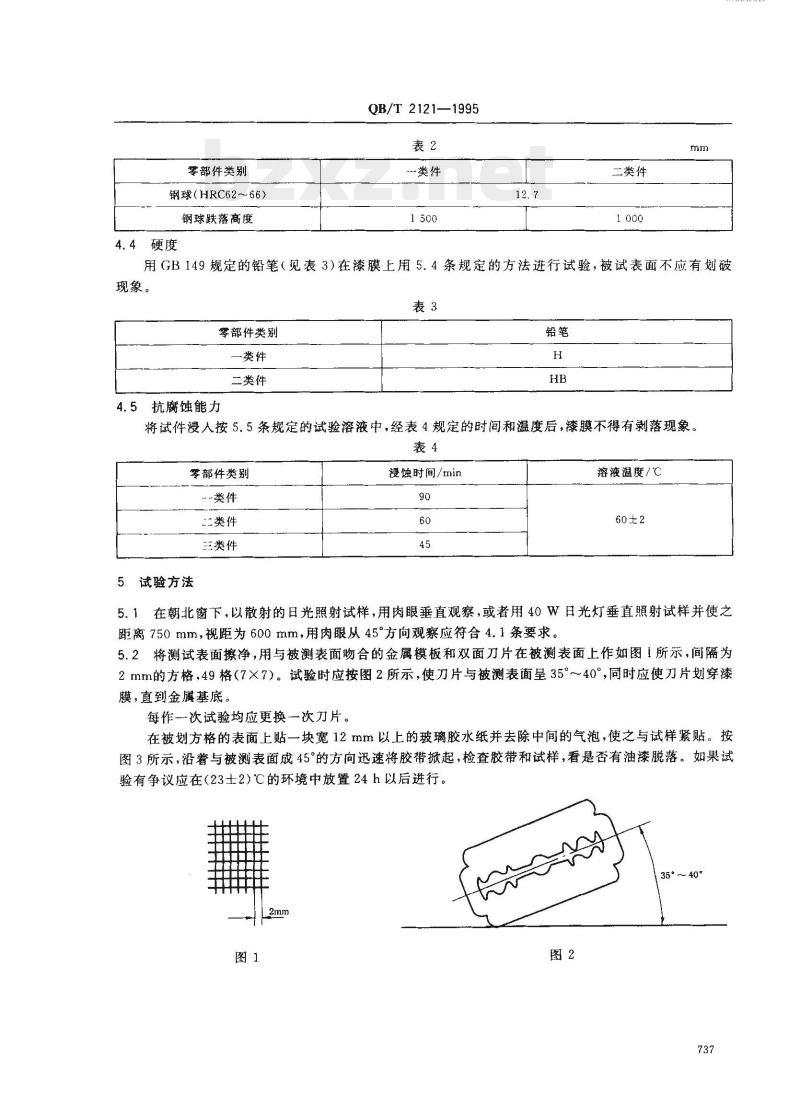

零部件类别
钢球(HRC6266)
钢球跌落高度www.bzxz.net
4.4硬度
QB/T2121—1995
二类件
用GB149规定的铅笔（见表3）在漆膜上用5.4条规定的方法进行试验，被试表面不应有划破现象。
零部件类别
一类件
二类件
4.5抗腐蚀能力
将试件浸人按5.5条规定的试验溶液中，经表4规定的时间和温度后，漆膜不得有剥落现象表4
零部件类别
-类件
三类件
三类件
试验方法
没蚀时间/min
溶液温度/℃
5.1在朝北窗下，以散射的日光照射试样，用肉眼垂直观察，或者用40W日光灯垂直照射试样并使之距离750mm，视距为600mm，用肉眼从45°方向观察应符合4.1条要求。5.2将测试表面擦净，用与被测表面吻合的金属模板和双面刀片在被测表面上作如图1所示，间隔为2mm的方格，49格（7×7）。试验时应按图2所示，使刀片与被测表面呈35～40，同时应使刀片划穿漆膜，直到金属基底。
每作次试验均应更换一次力片。在被划方格的表面上贴一块宽12mm以上的玻璃胶水纸并去除中间的气泡，使之与试样紧贴。按图3所示，沿着与被测表面成45°的方向迅速将胶带掀起，检查胶带和试样，看是否有油漆脱落。如果试验有争议应在（23士2)℃的环境中放置24h以后进行。35° 40

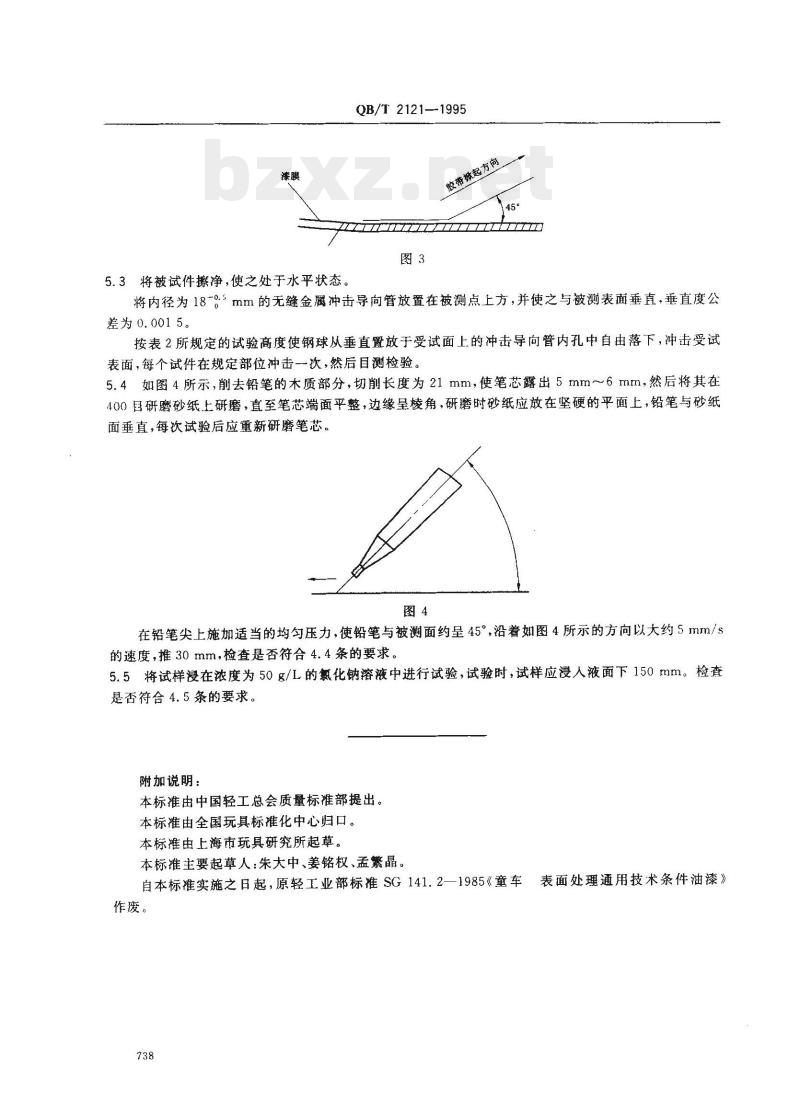

QB/T 2121—1995
胶带抵起方向
5.3将被试件擦净，使之处于水平状态。将内径为18*\mm的无缝金属冲击导向管放置在被测点上方，并使之与被表面垂直，垂直度公差为 0.001 5。
按表2所规定的试验高度使钢球从垂直置放于受试面上的冲击导向管内孔中自由落下，冲击受试表面，每个试件在规定部位冲击一次，然后目测检验。5.4如图4所示，削去铅笔的木质部分，切削长度为21mm，使笔芯露出5mm～6mm，然后将其在400研磨砂纸上研磨，直至笔芯端面平整，边缘呈棱角，研磨时砂纸应放在坚硬的平面上，铅笔与砂纸面垂直，每次试验后应重新研磨笔芯。图4
在铅笔尖上施加适当的均勾压力，使铅笔与被测面约呈45°，沿着如图4所示的方向以大约5mm/s的速度，推30mm，检查是否符合4.4条的要求。5.5将试样浸在浓度为50g/L的氯化钠溶液中进行试验，试验时，试样应浸人液面下150mm。检查是否符合4.5条的要求。
附加说明：
本标准由中国轻工总会质量标准部提出。本标准由全国玩具标准化中心归口。本标准电上海市玩具研究所起草。本标准主要起草人：朱大中、姜铭权、孟繁晶。三表面处理通用技术条件油漆》自本标准实施之日起，原轻工业部标准SG141.2一1985《童车作废。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
