【其他行业标准】鞋类鞋底低温耐折性能要求

本网站发布时间： 2025-04-07 10:01:27

QB/T4886-2015
现行

基本信息

标准号：
QB/T 4886-2015
标准名称：
鞋类鞋底低温耐折性能要求
标准类别：
其他行业标准
英文名称：
Footwear. Performance requirement for sole flexing resistance at low-temperature
标准状态：
现行
发布日期：
2015-10-10
实施日期：
2016-03-01
出版语种：
简体中文
下载格式：
.pdf .zip
下载大小：
4.32 MB

标准分类号

标准ICS号：
服装工业>>61.060鞋袜
中标分类号：
轻工、文化与生活用品>>服装、鞋、帽与其他缝制品>>Y78鞋、靴

关联标准

出版信息

出版社：
中国轻工业出版社
标准价格：
16.0
出版日期：
2016-03-01

其他信息

起草人：
孟红伟、于杰、章文福、叶亚红
起草单位：
中国皮革和制鞋工业研究院、金猴集团威海鞋业有限公司、东莞市新虎威实业有限公司
归口单位：
全国制鞋标准化技术委员会（SAC/TC 305）
提出单位：
中国轻工业联合会
发布部门：
中华人民共和国工业和信息化部
主管部门：
全国制鞋标准化技术委员会（SAC/TC 305）
相关标签：
鞋类鞋底低温耐折性能

标准简介/下载

点击下载

标准简介：

本标准规定了鞋底低温耐折的性能要求、试验方法及检验规则。本标准适用于日常穿用鞋的鞋底，不包括凉鞋和拖鞋等的鞋底。
本标准按照GB/T 1.1-2009给出的规则起草。
本标准由中国轻工业联合会提出。
本标准由全国制鞋标准化技术委员会（SAC/TC 305）归口。
本标准的主要起草单位：中国皮革和制鞋工业研究院、金猴集团威海鞋业有限公司、东莞市新虎威实业有限公司。
本标准主要起草人：孟红伟、于杰、章文福、叶亚红。
本标准为首次发布。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2703 鞋类术语
GB/T 22049 鞋类鞋类和鞋类部件环境调节和试验用标准环境
QB/T 2885-2007 鞋类外底试验方法耐折性能

标准内容

部分标准内容：

ICS61.060
分类号：Y78
备案号：52184-2015
中华人民共和国轻工行业标准
QB/T4886-2015
鞋底低温耐折性能要求
Footwear-Performance requirementfor sole flexing resistanceatlow-temperature
2015-10-10发布
中华人民共和国工业和信息化部2016-03-01实施

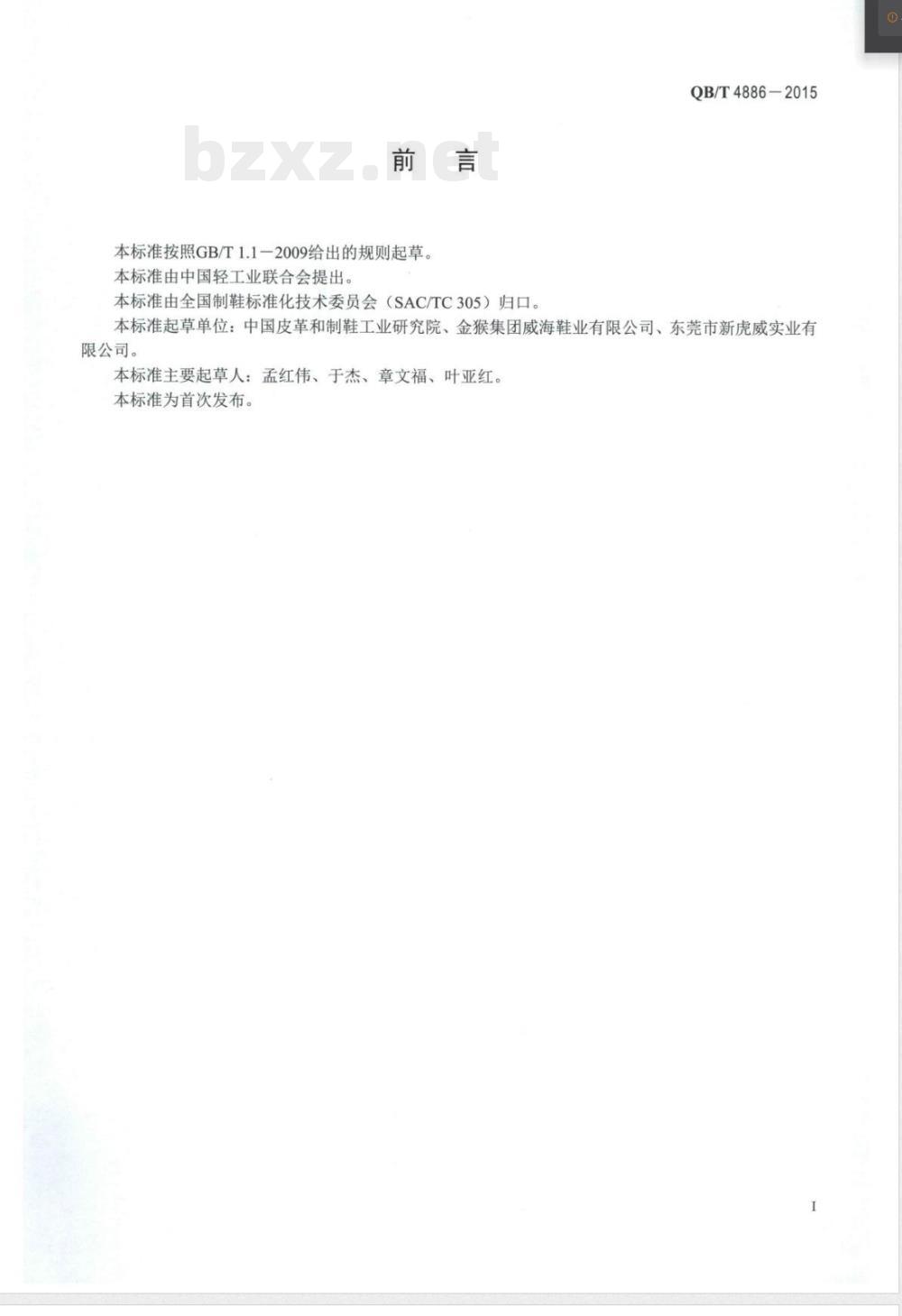

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国制鞋标准化技术委员会（SAC/TC305）归口。QB/T4886-2015
本标准起草单位：中国皮革和制鞋工业研究院、金猴集团威海鞋业有限公司、东莞市新虎威实业有限公司。
本标准主要起草人：孟红伟、于杰、章文福、叶亚红。本标准为首次发布。
1范围
鞋底低温耐折性能要求
QB/T4886-2015
本标准规定了鞋底低温耐折的术语和定义、要求、取样和环境调节、试验设备、试验方法、判定及试验报告。
本标准适用于冬季在室外或低温环境穿用鞋的鞋底。2规范性引用文件
下列文件对于本
文件的应
用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注由期的引用
文件，
GB/T2703鞋
GB/T22049
QB/T2885-2007
3术语和定义
（包括所有的修改单）适用于本文件。其最新版本
和鞋类部件环境调节和试验用标准环境鞋类
外底试验
耐折性能
GB/T2703界定的以及下列术语和定义适用于本文件。3.1
低温耐折性能flexingresistanceatlow-temperature在低温（-10℃或更低）条件下，鞋底抗反复屈挠的能力。4
鞋底折后割口裂口长度不应大于20.0mm，鞋底出现新裂纹不应超过3处，且裂纹最大长度不应大
有气（液）垫的鞋底折后气
于5.0mm；鞋底外表面不应出现涂色脱落：鞋底粘合处不应有开胶现象：（液）垫不应出
见漏气（液）和瘦塌现象。
5取样和环境调节
5.1试样
可为鞋用外底，也可按下列任一方法从成鞋上取样：（子口处分
a）及
离鞋的帮面和鞋底，去除可移动的内垫；b）如果鞋底底墙上升到帮面上（如梗或假沿条），应将鞋底前部超出内底部分磨平5.2试样数量不应
少于1双。
5.3将试样放置在
符合GB/T2049要求的标准环境中进行环境调6试验设

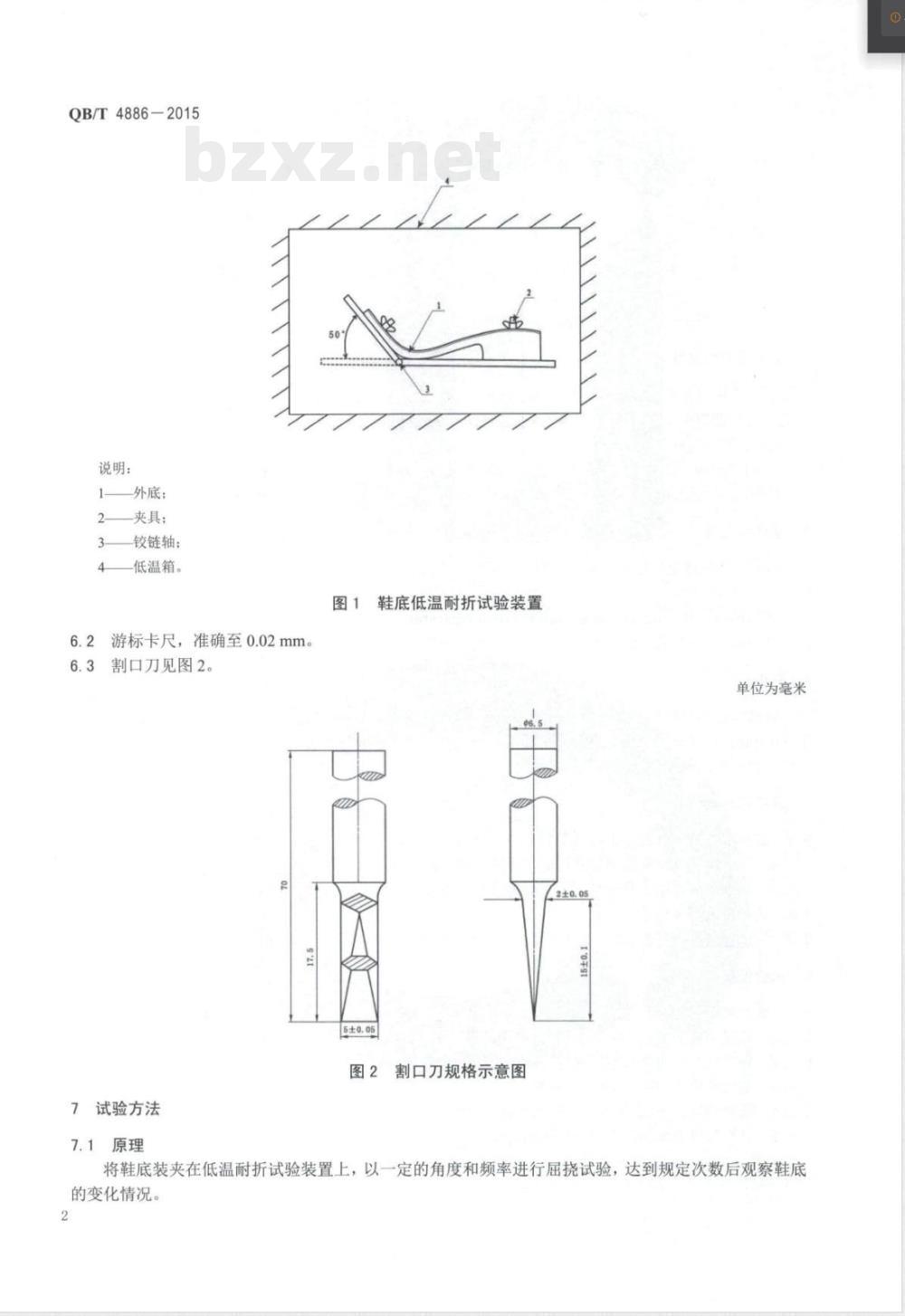

6.1低温耐折试验装置见图1
低温箱内温度在-30℃-0℃内可调，温差为土2℃6.1.1wwW.bzxz.Net
2将鞋底两端用夹具牢固固定，屈挠线与试验装置轴线6.1.2
屈挠角度在30°~90°内可调。
屈挠频率在50次/min~200次/min内可调。具有按预置屈挠次数自动停机的功能致
时间至少为24h。
QB/T4886-2015
说明：
外底：
夹具；
铰链轴：
低温箱。
6.2游标卡尺，准确至0.02mm。
6.3割口刀见图2。
7试验方法
7.1原理
鞋底低温耐折试验装置
图2割口刀规格示意图
单位为毫米
将鞋底装夹在低温耐折试验装置上，以一定的角度和频率进行屈挠试验，达到规定次数后观察鞋底的变化情况。
7.2步骤
7.2.1按QB/T2885
位厚度超过25mm，
QB/T4886-2015
2007中第6章的规定检验鞋底纵向刚度，若鞋底纵向刚度不小于30N或屈挠部不测低温耐折性能。
，将鞋跟从鞋底上除去，留下足够空间，7.2.2如果需要，
装置（6.1中。
以便将鞋底前掌部位和后跟部位夹持到试验7.2.3在鞋底面的跖趾屈挠部位的中间部分用割口刀割5mm长的割口，并将鞋底割透。
屈挠角度状态，观察鞋底是否处于不受任何方向弯折的自然状态，如果不7.2.4将试验装置处于最小屋
是，则需调整夹持器的倾斜角度，使其处于自然状态。注：最小屈角度
美根据鞋底腰
窝曲线来确定。
7.2.5调整低温箱内温度达到
到（-10±2）℃。
7.2.6将计数器清零，预置屈挠次数为40000次，届挠角度为（50±1）。，屈挠频率为（60土5）
次/min，开始屈挠试
试验装置按预置次数停机后，将试样从夹持器取下7.2.7
部位50°测量割口裂口或新裂纹长度，并观察试样变化情况。8判定
在室温条件下放置1h后弯折试样屈挠试样全部达到第5章要求，则判该组样品低温耐折性能为合格品。如果有1只或1只以上试样未达
到合格品要求，则判该组样品低温耐折性能为不合格品。9
试验报告
试验报告应包括以下内容：
a）本标准编号；
b）试样的详细描述
包括试样编号、名称、规格、数量、材质等c）试验人员及
试验日期：
d）试验结果
及结论：
准的任何偏差
e）与本材
中华人民共和国
轻工行业标准
鞋类鞋底低温耐折性能要求
QB/T4886-2015
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：（010)65241695
网址：http：//www.chlip.com.cnEmail:club@chlip.com.cn
轻工业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：（010)68049923/24/25
版权所有
侵权必究
书号：155019·4633
印数：1-200册
定价：16.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
