ICS47.020.50
备案号：32904-2011

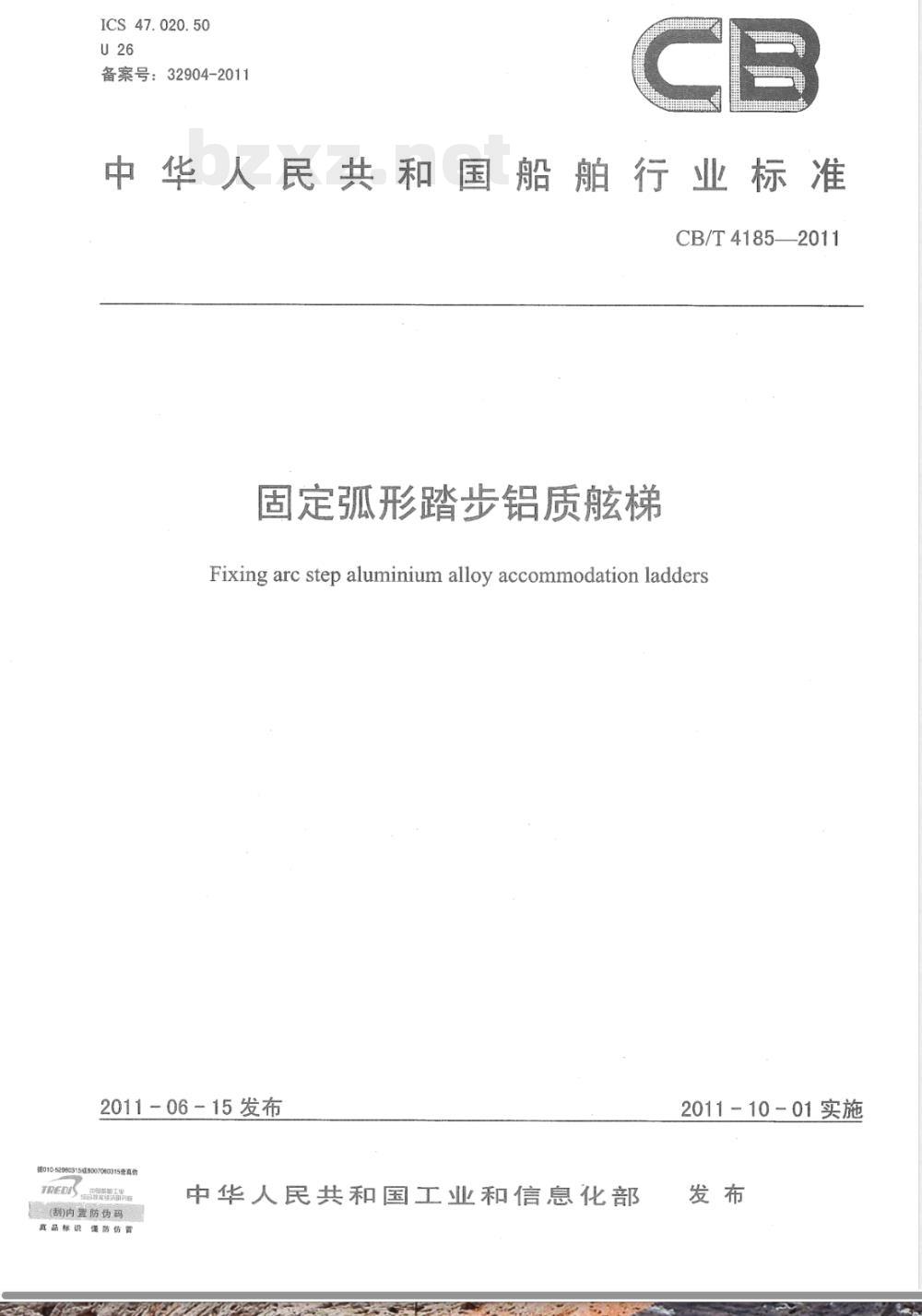

中华人民共和国船舶行业标准
CB/T4185—2011
固定弧形踏步铝质梯
Fixing arc step aluminium alloy accommodation ladders2011-06-15发布
成国工业
（刮）内置防伪码
中华人民共和国工业和信息化部201110-01实施

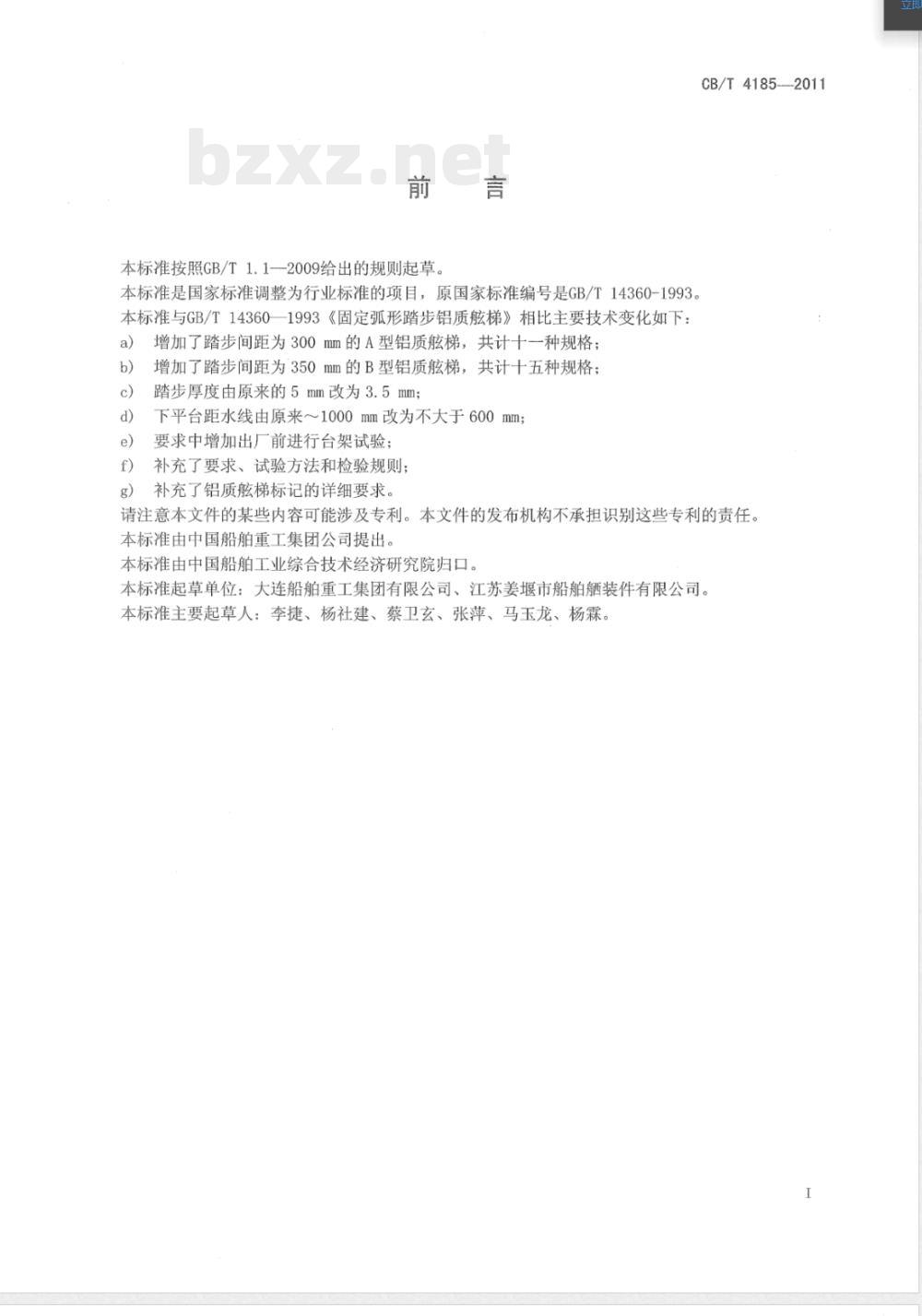

本标准按照GB/T1.1--2009给出的规则起草。CB/T4185--2011
本标准是国家标准调整为行业标准的项目，原国家标准编号是GB/T14360-1993。本标准与GB/T14360一1993《固定弧形踏步铝质航梯》相比主要技术变化如下：a)
增加了踏步间距为300mm的A型铝质梯，共计十一种规格；增加了踏步间距为350mm的B型铝质梯，共计十五种规格；踏步厚度由原来的5mm改为3.5mm；下平台距水线由原来～1000mm改为不大于600mm；要求中增加出厂前进行台架试验；补充了要求、试验方法和检验规则；补充了铝质梯标记的详细要求。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国船舶重工集团公司提出。本标准由中国船舶工业综合技术经济研究院归口。本标准起草单位：大连船舶重工集团有限公司、江苏姜堰市船舶装件有限公司。本标准主要起草人：李捷、杨社建、蔡卫玄、张萍、马玉龙、杨霖。1范围
固定弧形踏步铝质梯
CB/T4185—2011
本标准规定了固定弧形踏步铝质航梯（以下简称铝质船梯）的分类和标记、要求、试验方法、检验规则、标志、包装、运输和贮存。民
本标准适用于各种船用铝质航梯的设计2规范性引用文件
女伴的应用是必不
下列文件对于本
引用义件，其最
件。凡是不注日期单
GB/T700-
GB/T6892
GB/T6893-
GB/T8923-
CB/T4186
CB*/Z92-
CB/Z343
分类和标记
铝质梯的分类
结构和主要参数
素结构钢
般工业用铝
铝及铝合金拉
制造和验收
可少的。凡是活免费标准下载网bzxz
长（包括）
百期的
有的修改
合金挤压型
（轧）制无缝管
面锈蚀等级及除锈等级
涂装前钢材表
铝质梯翻梯装置
铝合金阳极氧化处理
船用配件热浸镀锌
铝质梯的分类
踏步商
踏步级数
50～60
文件，夜所注月期的版本适用于本文适用于本
单位为毫米
名义梯长L
3600~14400
1500018000
18200~28000
A型踏步级数为12～48的铝质航梯结构和主要参数见图1及表2。适用翻梯装置
CB/T4186-2011I
CB/T4186-2011II
CB/T4185—2011
上平台；
一栏杆扶手；
3—栏索；
踏步详图
栏杆柱；
固定踏步：
梯架；
下平台；
-护木；
滑轮；

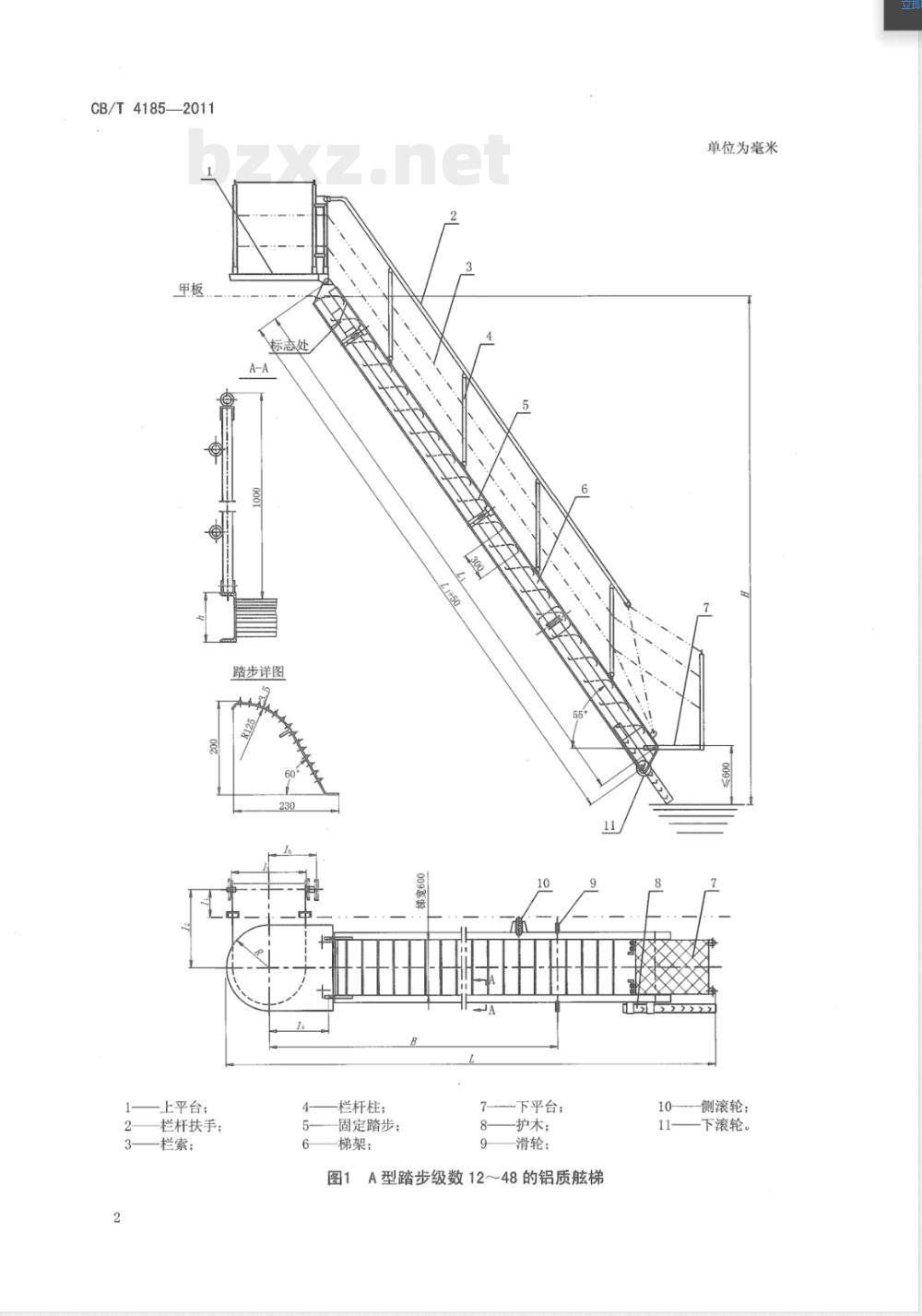

图1A型踏步级数12～48的铝质航梯单位为毫米
10—侧滚轮；
一下滚轮。
名义尺寸

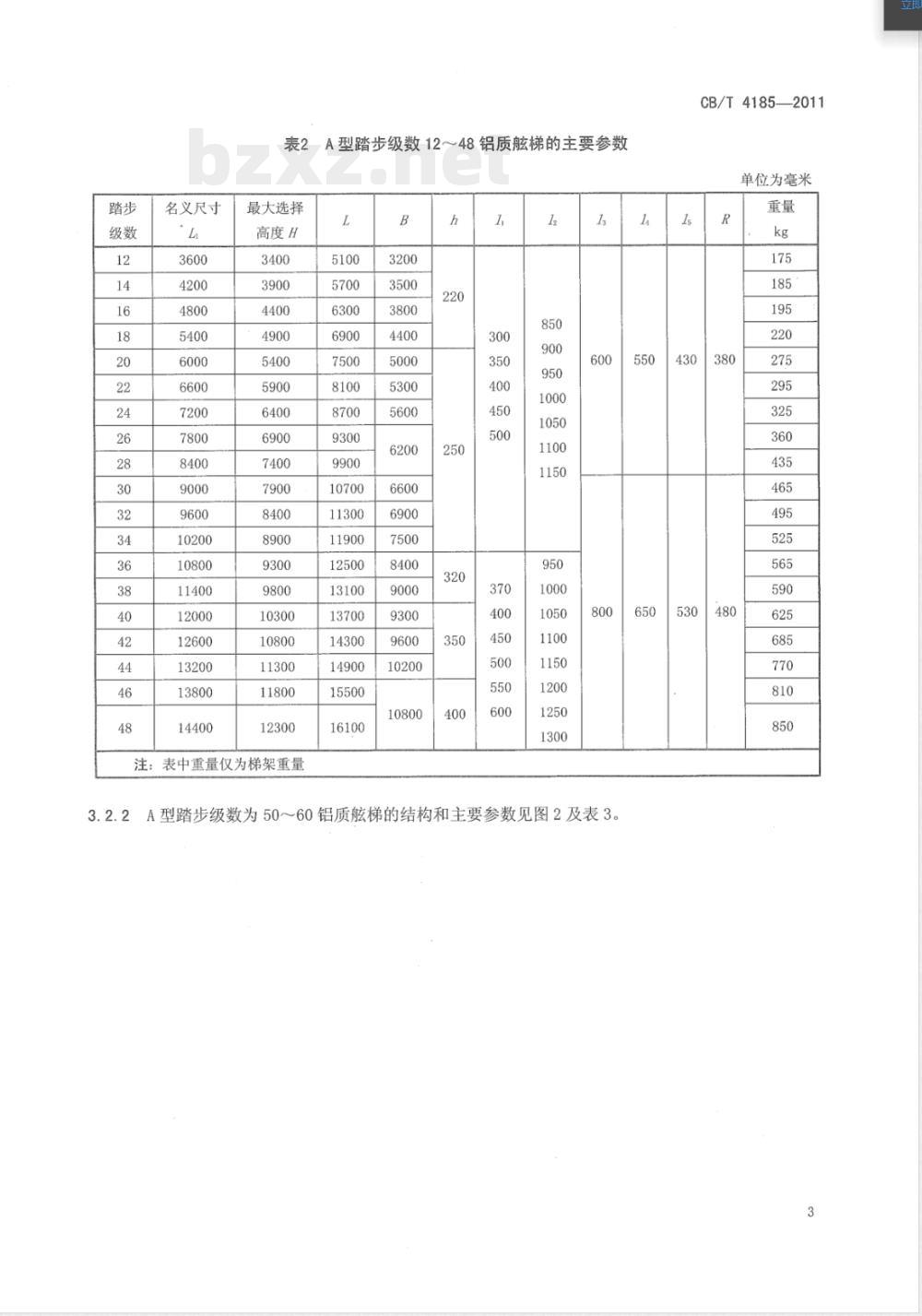

表2A型踏步级数12～48铝质梯的主要参数最大选择
高度H
注：表中重量仅为梯架重量
2A型踏步级数为50～60铝质航梯的结构和主要参数见图2及表3.3.2.2
CB/T4185—2011
单位为毫米
CB/T4185—2011
踏步详图
一上平台；
一栏杆扶手；
栏索；
标志处
4栏杆柱；
固定踏步：
梯架：
7——下平台；
8-护木；
滑轮；
图2A型踏步级数50～60铝质梯
单位为毫米
10侧滚轮；
下滚轮。
名义尺寸
注：表中
最大选择
高度H
A型踏步级数50～60铝质航梯的主要参数L
梯架重量
3.2.3B型铝质
触的结构和主要参数见图3及表4。啦
CB/T4185—2011
单位为毫米
CB/T4185-2011
踏步详图
上平台；
一栏杆扶手；
一栏索；
不志处
栏杆柱；
5—固定踏步；
6梯架；
下平台；
8-护木；
9——滑轮；
图3B型铝质炫梯
10-—侧滚轮；
11——下滚轮。
单位为毫米
名义尺寸
最大选择
高度H
注：表中重量仅为梯架重量
3.3标记示例
表4B型铝质梯的主要参数
踏步为36级，踏步间距为300mm，上平台中心距12=950mm的A型铝质航梯标记为：铝质航梯CB/T4185-2011A36-950CB/T4185—2011
单位为毫米
踏步为56级，踏步间距为300mm，上平台中心距12=1100mm的A型铝质航梯标记为：铝质梯CB/T4185-2011A56-1100
踏步为64级，踏步间距为350mm，上平台中心距12=1300mm的B型铝质梯标记为：铝质梯CB/T4185-2011B64-1300
4要求
4.1材料
铝质航梯主要材料见表5。
CB/T41852011
零件名称
扶手、栏杆柱
上平台、下平台
滑轮、滚轮
4.2制造公差
表5铝质航梯主要材料
5号防锈铝
2号防锈铝
碳素结构钢
合成纤维索
铝质航梯的制造公差见表6。
梯长L
L/1000
4.3质量
梯架高
6063-T6
铝质航梯制造公差
踏步间距
梯架扭曲度
5mm/10m
铝质航梯制造的表面应无毛刺，裂纹，锐边应倒圆。4.4焊缝
铝质航梯焊缝表面应无裂纹、夹渣、烧穿、未熔焊等缺陷。4.5表面处理
1.5L/1000
标准号
GB/T6892-2000
GB/T6892-2000
GB/T6892-2000
GB/T700-2006
单位为毫米
平直度
1.0L/1000
铝质梯钢质零件除锈应按GB/T8923-1988中规定的Sa2.5或St3级，并涂防锈底漆两度。铝质航梯钢质零件应按CB/Z343一2005中规定进行热浸锌。铝质航梯的铝质件按CB*/Z92一1981进行氧化处理。4.6防腐
4.6.1铝质航梯的钢质零件与铝质件接触面应垫多硫橡胶垫等防腐垫。4.6.2铝质航梯的活动部位应涂中性润滑脂。4.7
铝质航梯每级踏步同时承受735N的负荷时，航梯最大挠度不应超过L/75。卸去负荷后航梯不4.7.1
应有损坏和永久变形。
4.7.2铝质航梯的栏杆承受500N/m的侧向负荷后不应有永久变形CB/T4185—2011
4.7.3铝质航梯的上平台承受4000N/m2，下平台承受1470N/m的负荷，卸去负荷后梯不应有损坏和永久变形。
4.8台架试验
铝质眩梯的梯架、上平台、下平台、翻梯装置、吊索装配后应作台架试验，整套铝质梯设备运行时应同步和灵活不得有卡住现象。4.9安装尺寸及设备配套
铝质梯的安装尺寸及配套设备参见附录A。5试验方法
5.1材料
用检查其牌号和质量保证书的方法检验铝质梯的材料，结果应符合4.1的要求。5.2制造公差
用常规量具测量铝质航梯的主要尺寸和公差，结果应符合3.2和4.2的要求。5.3质量
通过目视及手摸方法检查铝质炫梯的质量，结果应符合4.3的要求。5.4焊缝
通过目视及手摸方法检查铝质航梯的焊缝，结果应符合4.4的要求。5.5表面处理
按GB/T8923-1988、CB/Z92-1981和CB/Z343-2005规定进行检查，结果应符合4.5的要求5.6防腐
通过目视及手摸方法检查铝质航梯的防腐，结果应符合4.6的要求。5.7强度
5.7.1强度梯架放置在平面上，呈水平状态，两端支撑，每级踏步承受735N的负荷，持续15min，结果应符合4.7.1的要求。
5.7.2将铝质航梯垂直翻转90°，然后在栏杆扶手上每隔1m挂500N的负荷，持续15min后卸去负荷，结果应符合4.7.2的要求。5.7.3上平台、下平台呈水平位置，上平台施加4000N/m的负荷，下平台施加1470N/m2的负荷，持续15min后卸去负荷。结果应符合4.7.3的要求。5.8台架试验
台架试验如下：
