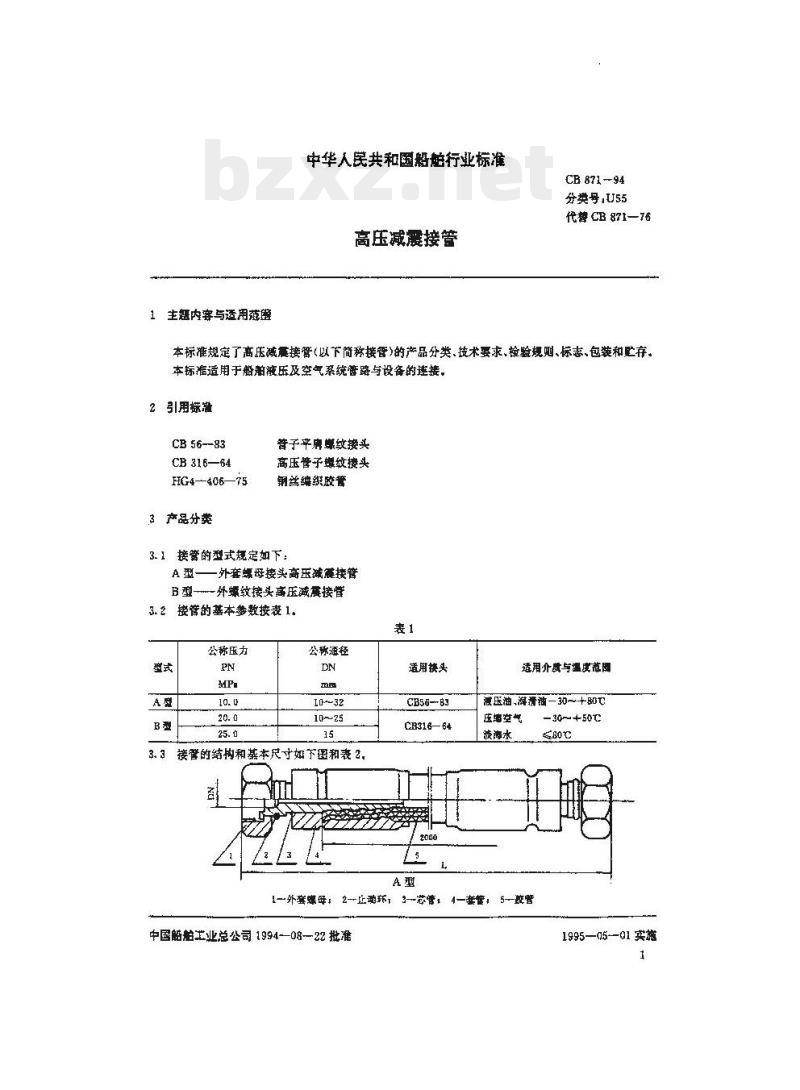

【CB船舶标准】 高压减震接管

中华人民共和国船舶行业标准
CB 871—94
高压减震接管
1994-—08—22发布
中国船帕工业总公司发布
1995—05-—01实施
主提内赛与适用获递
中华人民共和国船航行业标准
高压减震接管免费标准bzxz.net
CB 871 -94
分类母,U55
代势CB871-76
本标准规定了高压减需接管（以下简称接管)的产品分类.技术要求，检验规则、标志包装和贮存本标准适用于船舶液压及空气系统管路与设备的连接。2引用标激
CB 56--83
CB 316-—64
HG4-406—75
3产品分类
管子平牌螺纹接头
高压管子螺纹接头
翔丝编织胶管
3.1接馨的型式规定如下：
A型——外套螺母接头高压减需接管B 型—外螺纹接头高压减震接管3.2接管的基本参数按表1.
公称玉力
公称通径
接管的结均和基本尺寸如下困和表2.道用换头
适用介质与温度荷围
CB56-83
CB316—64
渡压油,淇清油—30～+80C
压缩空气
-30+50℃
淡海水
1一外套媒母，2—止动环，3-芯情，4—套管，5—胶管中国船舶工业总公司1994-08-22批准80
1995—05-01实施
公称压力
公称通径
CB 871-94

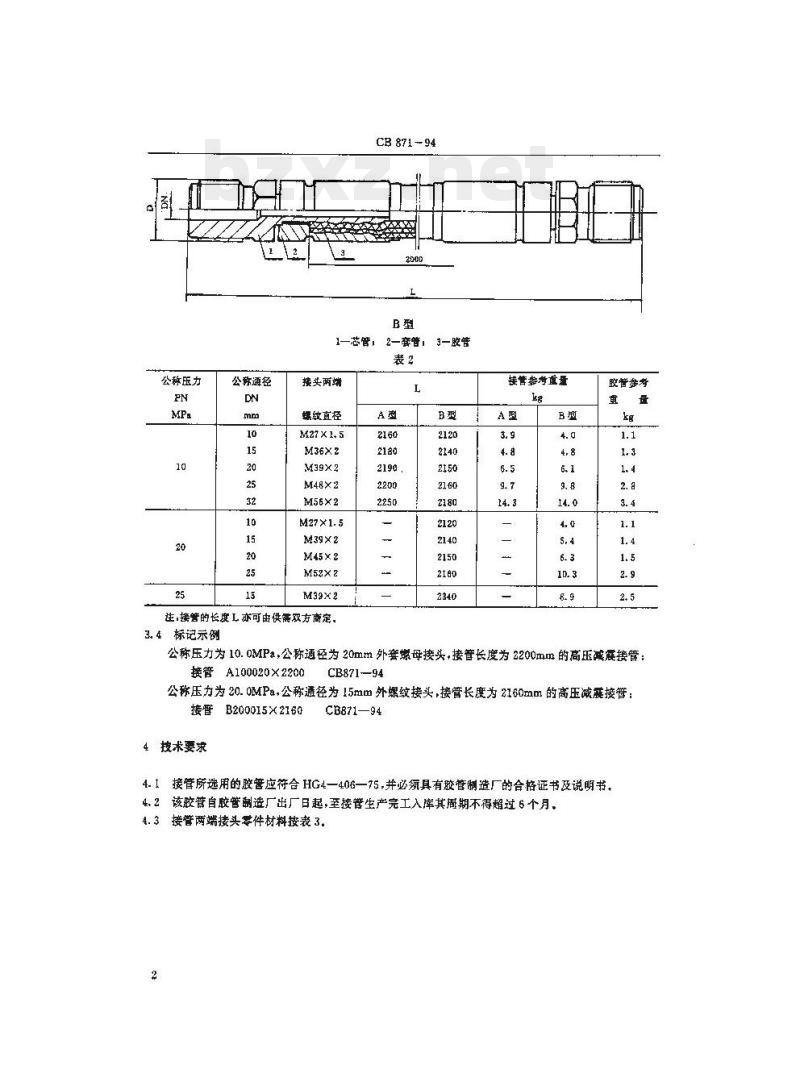

1—芯管，2—套管：3一胶管
接头两端
螺纹直径
M48×2
M56×2
M39×2
M45×2
M52×2
注，接管的长度L亦可由侠需双方商定、3.4标记示例
接营整考直量
胶管整务
公称压力为10.0MPa，公称通径为20mm外套母接头，接管长度为2200mm的高压减展接管：接管A100020X2200
CB871-94
公称压力为20.0MPa，公称通径为15mm外纹接头，接管长度为2160mm的高压减展接管：接B200015X2160
4术要求
CBB21—94
4.1接管所选用的胶管应符合HG4—406—75，并必须具有胶管制造厂的合格证书及说明书、4.2该胶管自胶管造厂出厂日起，至接管生产完工入库其厨期不得超过6个月。4.3接管两端接头零件材料按表3.零件名称
外套螺母

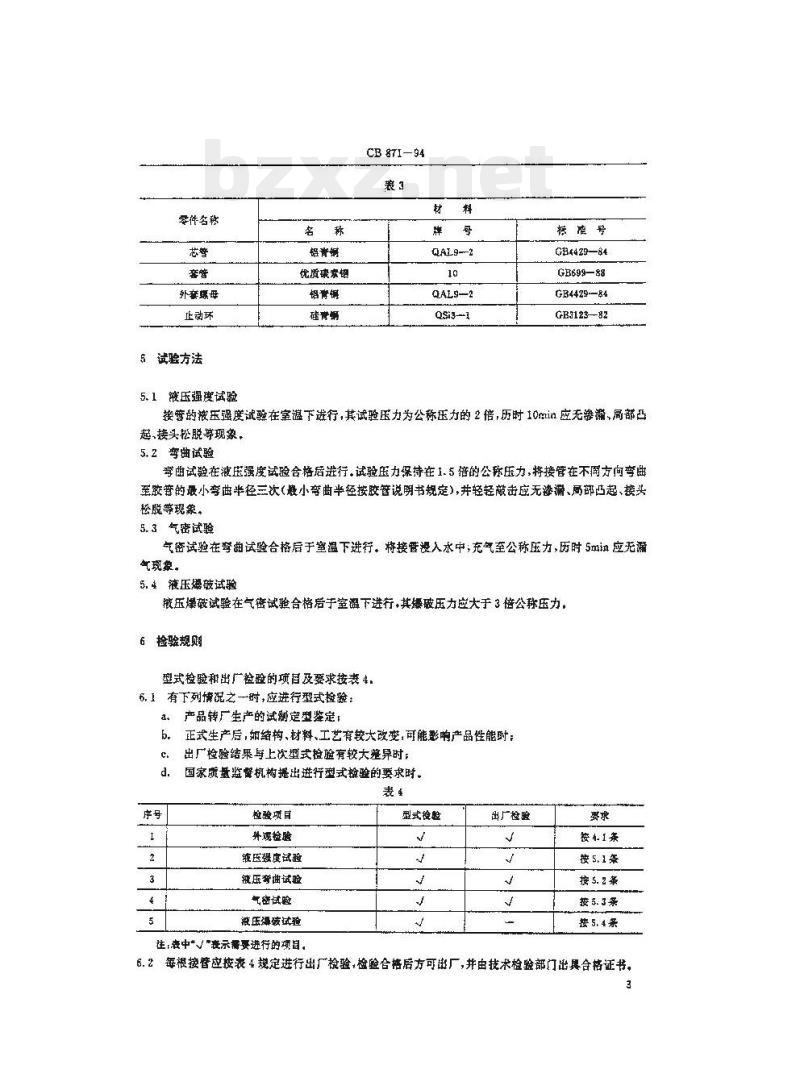

5试验方法
5.1液压强度试验
优质碳系银
铝膏钢
硅声幅
CB 871— 94
QAL9--2
QAL9—2
Qsis-1
GE4429-84
GB69988
GB4429-—84
GB3123--82
接萝的液压强度试验在室邀下避行，其试验玉力为公称医力的2倍，历时10min应无渗，局部凸起、接头松脱等现象，
5.2弯曲试验
谢试验在滤底强度试验合格宿进行，试验服力保持在1.5借的公称压力，将接管在不固方向弯出至胶的最小李曲半径三次（度小弯曲半径按胶管说明书规定），并轻轻颜击应无渗漏、厨部凸起、接头松脱等现象。
5. 3气密试验
气密试验在弯曲试验合格后于室温下进行。将接管设入水中;充气至公称压力,历时 5m扭应无漏气现象。
5.4液压燃破试验
液压爆被试验在气密试验合格后于室温下进行，其爆破压力应大于3倍公称压力，6检验规则
型式检验和出广检验的项目及要求接表4.6,1有下列情况之一时，应进行型式检验：产品转厂生产的试制定型鉴定：a.
正式生产后，媚结构、材料、工艺有较大改变，可能影响产品性能时：b
出厂检验结果与上次型式捡验有较大差异时；国家质量监督机构据出进行型式检验的要求时。d.
检验项目
身观检验
液医强度试验
流压奈曲试脸
气密试险
液压爆破试验
注,表中\V“衰示需要进行的项目型式检验
出厂检
按4.1条
按5,1条
接5. 2 条
按5.3条
按5. 4条
6.2每根接管应接表4规定进行出厂检验，检验合格后方可出厂，并由技术检验部门出具合格证书。CB871-94

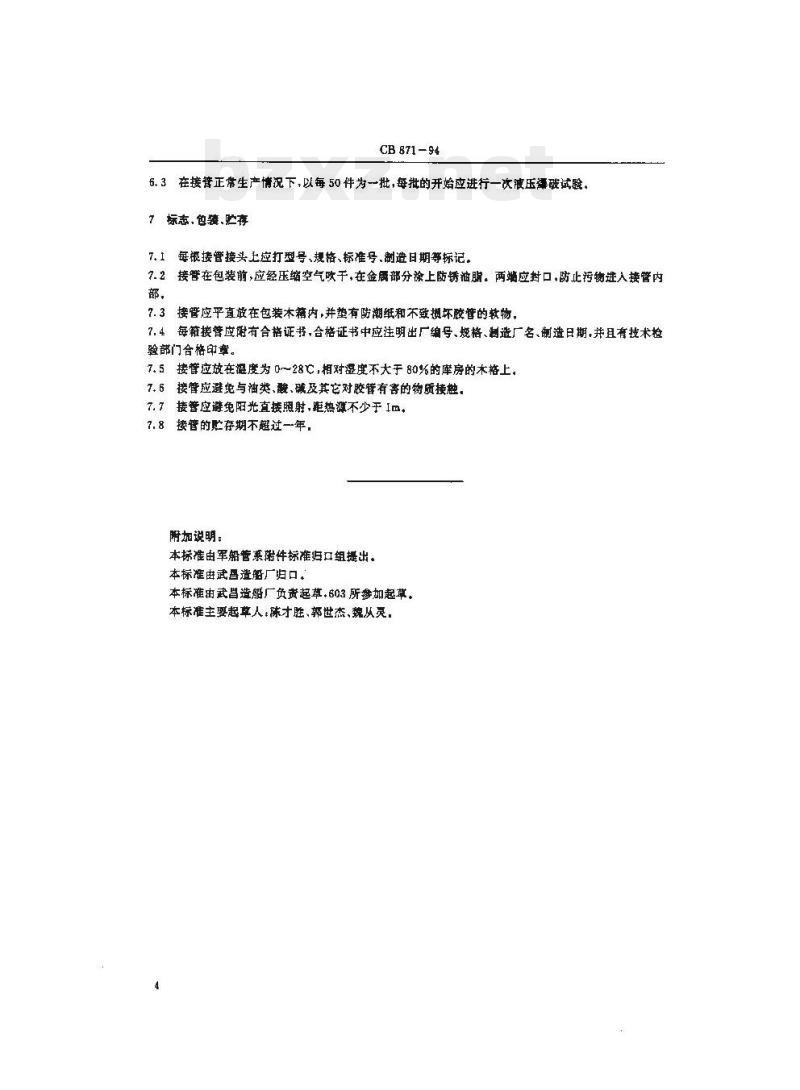

6.3在接管正常生产情况下，以每50件为一批，每批的开始应进行一次液压爆破试验。7标志，包装、贮存
7. 1每根接管接头工应打型号、规格、标准号、制造日期等标记，7.2接誉在包装前，应经压缩空气吹于，在金展部分涂上防锈油脂，两端应封口，防止污物进入接管内部，
7.3接管应平直放在包装木箱内，并垫有防潮纸和不致损坏胶管的软物7.4每箱接管应附有合格证书，合格证书中应注明出厂编号、规格、测造厂名、制造日期，并且有技术检验部门合格印章。
7.5接管应放在温度为0~28℃,相对湿度不大于 80%的库房的木格上。7.6接管应避免与油类、酸、碱及其它对胶管有害的物质接触。7.7
接管应避免阳光直接照射，距热源不少于Im，7.8
按管的贮存期不超过一年，
附加说明：
本标准由军船管系谢件标准妇口组提出。本标准由武兽造船厂归口。
本标准由武昌造船厂负责起草.603所参加起草。本标准主要起草人，陈才胜、郭世杰、魏从灵，
